発明の名称マイクロストリップアンテナ、無線タグ通信装置及びシート処理装置
出願人東芝テック株式会社
代理人弁理士法人志賀国際特許事務所
主分類H01Q 13/08 20060101AFI20251009BHJP(基本的電気素子)
要約【課題】電気信号から電波へのエネルギーの変換の効率を向上させることができるマイクロストリップアンテナを提供することである。
【解決手段】マイクロストリップアンテナは、放射素子を持つ。放射素子は、第1方向に平行な長軸である第1長軸と前記第1長軸に垂直な短軸である第1短軸とを有する第1放射領域と、前記第1方向に平行であり前記第1長軸よりも長い長軸である第2長軸と前記第2長軸に垂直な短軸である第2短軸とを有する第2放射領域と、を有する。前記第2短軸の長さは前記第1短軸の長さよりも短い。
【選択図】図1
特許請求の範囲【請求項１】
第１方向に平行な長軸である第１長軸と前記第１長軸に垂直な短軸である第１短軸とを有する第１放射領域と、前記第１方向に平行であり前記第１長軸よりも長い長軸である第２長軸と前記第２長軸に垂直な短軸である第２短軸とを有する第２放射領域と、を有する放射素子、
を備え、
前記第２短軸の長さは前記第１短軸の長さよりも短い、
マイクロストリップアンテナ。
続きを表示（約 760 文字）【請求項２】
前記第１方向に平行な長軸であって前記第１長軸の長さと前記第２長軸の長さとの少なくとも一方と異なる長さである第３長軸と、前記第３長軸に垂直な短軸である第３短軸とを有する第３放射領域、
を更に備える請求項１に記載のマイクロストリップアンテナ。
【請求項３】
前記放射素子は、前記第１方向に平行な短軸である第４短軸と前記第４短軸に垂直な長軸である第４長軸とを有する第４放射領域、を有し、
前記第４放射領域の一部と、前記第１放射領域の一部とは共通であり、
前記第４放射領域の他の一部と、前記第２放射領域の一部とは共通である、
請求項１又は２のいずれか一項に記載のマイクロストリップアンテナ。
【請求項４】
第１方向に平行な長軸である第１長軸と前記第１長軸に垂直な短軸である第１短軸とを有する第１放射領域と、前記第１方向に平行であり前記第１長軸よりも長い長軸である第２長軸と前記第２長軸に垂直な短軸である第２短軸とを有する第２放射領域と、を有する放射素子、を備え、前記第２短軸の長さは前記第１短軸の長さよりも短い、マイクロストリップアンテナ、
を備える無線タグ通信装置。
【請求項５】
シートを搬送する搬送部材と、
第１方向に平行な長軸である第１長軸と前記第１長軸に垂直な短軸である第１短軸とを有する第１放射領域と、前記第１方向に平行であり前記第１長軸よりも長い長軸である第２長軸と前記第２長軸に垂直な短軸である第２短軸とを有する第２放射領域と、を有する放射素子、を備え、前記第２短軸の長さは前記第１短軸の長さよりも短い、マイクロストリップアンテナを備える無線タグ通信装置と、
を備えるシート処理装置。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、マイクロストリップアンテナ、無線タグ通信装置及びシート処理装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
ＲＦＩＤ（radio frequency identifier）等の無線タグが設けられたシートに対して画像を形成する画像形成装置がある。このような画像形成装置は電波を送受信可能な複数種類の放射素子を備えるマイクロストリップアンテナによって、シート上の無線タグと電波を介して情報のやり取りを行う場合がある。しかしながら、マイクロストリップアンテナによる電気信号から電波へのエネルギーの変換の効率は良くない場合もあった。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－０１８９４３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明が解決しようとする課題は、電気信号から電波へのエネルギーの変換の効率を向上させることができるマイクロストリップアンテナ、無線タグ通信装置及びシート処理装置を提供することである。
【課題を解決するための手段】
【０００５】
実施形態のマイクロストリップアンテナは、放射素子を持つ。放射素子は、第１方向に平行な長軸である第１長軸と前記第１長軸に垂直な短軸である第１短軸とを有する第１放射領域と、前記第１方向に平行であり前記第１長軸よりも長い長軸である第２長軸と前記第２長軸に垂直な短軸である第２短軸とを有する第２放射領域と、を有する。前記第２短軸の長さは前記第１短軸の長さよりも短い。
【図面の簡単な説明】
【０００６】
実施形態の画像形成装置１０の一例を示す図。
実施形態の画像形成装置の機能ブロック図。
実施形態の画像形成装置においてシートが存在可能な位置の例を示す図。

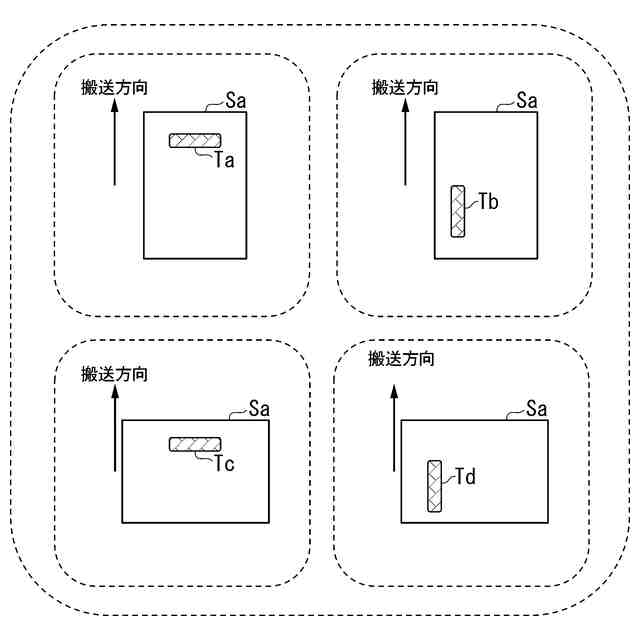

実施形態におけるシート上の無線タグの配置とシートの搬送方向との関係の一例を示す図。

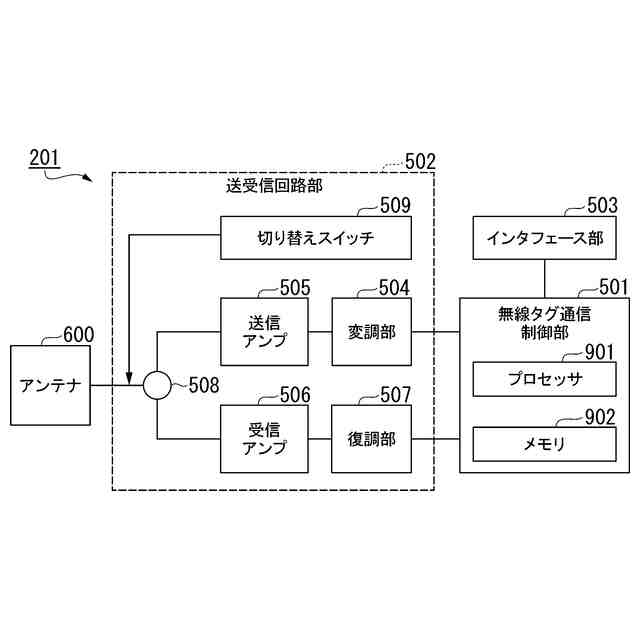

実施形態における無線タグ通信装置２０１の構成の一例を示す図。
実施形態のアンテナ６００の構成の側面図の一例を示す図。
実施形態における放射素子形状の一例を説明する説明図。

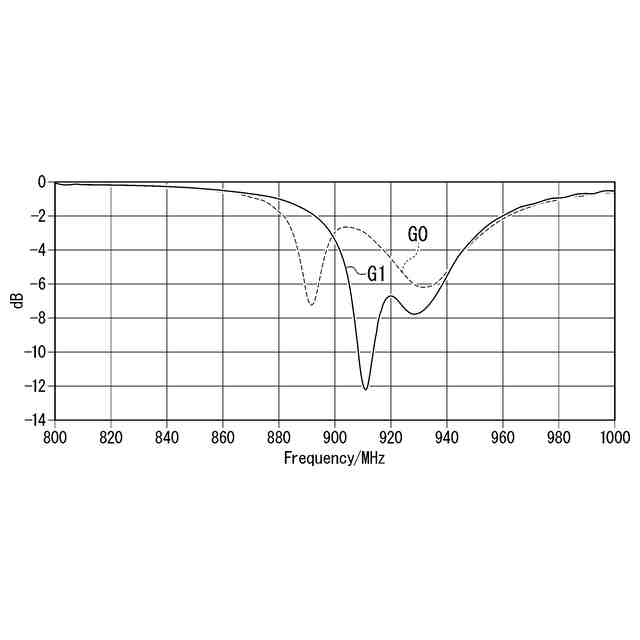

実施形態における放射素子６３０を備えるアンテナ６００を用いた実験の結果の一例を示す図。
変形例における放射素子６３０の放射素子形状の一例を説明する説明図。
変形例における放射素子６３０を備えるアンテナ６００を用いた実験の結果の一例を示す図。
【発明を実施するための形態】
【０００７】
以下、実施形態の無線タグ通信装置及びシート処理装置を、図面を参照して説明する。
なお以下の説明では、同一又は類似の機能を有する構成に同一の符号を付す。また、重複した構成の説明は省略する場合がある。
【０００８】

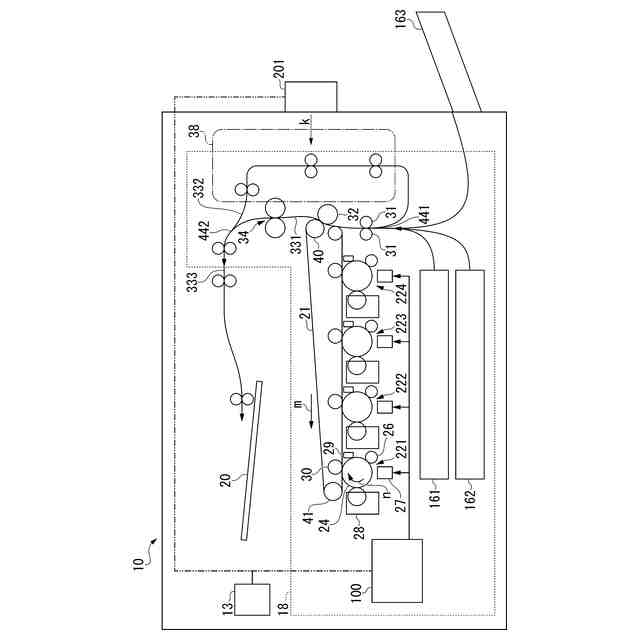

図１は、実施形態の画像形成装置１０の一例を示す図である。画像形成装置１０は、シート処理装置の一例である。
【０００９】
図１において、画像形成装置１０は、コントロールパネル１３、無線タグ通信装置２０１、及びプリンタ部１８を備える。プリンタ部１８は、制御部１００、給紙カセット１６１、１６２等を備える。制御部１００は、コントロールパネル１３、無線タグ通信装置２０１、及びプリンタ部１８を制御する。制御部１００は、プリンタ部１８におけるシートの搬送を制御する。シートの搬送の制御とは、シートの搬送タイミング、シートの停止位置、シートの搬送速度等を制御することである。
【００１０】
コントロールパネル１３は、入力キーと、表示部とを備える。例えば、入力キーは、ユーザによる入力を受け付ける。例えば、表示部は、タッチパネル式である。表示部は、ユーザによる入力を受け付け、ユーザへの表示を行う。例えば、コントロールパネル１３は、画像形成装置１０の動作に関する項目を設定可能に表示部に表示する。コントロールパネル１３は、ユーザによって設定された項目を制御部１００に通知する。
