公開番号2025158582
公報種別公開特許公報(A)
公開日2025-10-17
出願番号2024061265
出願日2024-04-05
発明の名称電流生成回路、半導体装置、電子機器及び車両
出願人ローム株式会社
代理人弁理士法人佐野特許事務所
主分類G05F 3/24 20060101AFI20251009BHJP(制御;調整)
要約【課題】低ノイズの微小電流を精度良く生成する。
【解決手段】電流生成回路100は、それぞれ基準電流I10及びI20から分流電流I12及びI22を生成する複数の容量ラダー回路110及び120と、複数の容量ラダー回路110及び120を時分割で駆動するコントローラ130と、を備える。電流生成回路100は、複数の容量ラダー回路110及び120からそれぞれ出力される複数の分流電流I12及びI22を足し合わせて出力電流Ioutを生成する。
【選択図】図4
特許請求の範囲【請求項１】
それぞれ基準電流から分流電流を生成するように構成された複数の容量ラダー回路と、
前記複数の容量ラダー回路を時分割で駆動するように構成されたコントローラと、
を備え、
前記複数の容量ラダー回路からそれぞれ出力される複数の分流電流を足し合わせて出力電流を生成する、電流生成回路。
続きを表示（約 860 文字）【請求項２】
前記複数の容量ラダー回路は、それぞれ、
前段から入力される電流を並列接続されたキャパシタの容量比に応じて分流して後段に出力するように構成された少なくとも１段の並列容量回路と、
最前段の前記並列容量回路に前記基準電流を出力するように構成された電流源と、
前記コントローラからの指示に応じて最後段の前記並列容量回路から出力される電流を前記分流電流として出力するか前記キャパシタを放電するかを切り替えるように構成されたスイッチ回路と、
を含む、請求項１に記載の電流生成回路。
【請求項３】
前記出力電流は、定電圧ノードに出力される、請求項１に記載の電流生成回路。
【請求項４】
前記出力電流は、１ｐＡ以上１０００ｐＡ未満である、請求項１に記載の電流生成回路。
【請求項５】
入射光に応じた電流信号を生成するように構成された受光回路と、
前記電流信号を積分してアナログ検出信号を生成するように構成された検出回路と、
請求項１～４のいずれかに記載の電流生成回路と、
を備える半導体装置であって、
前記電流生成回路は、前記半導体装置が通常モードとは異なる特定モードであるときに前記電流信号に代えて前記出力電流を前記検出回路に出力する、半導体装置。
【請求項６】
前記特定モードは、前記検出回路が正しく動作しているか否かを診断するための自己診断モードである、請求項５に記載の半導体装置。
【請求項７】
前記アナログ検出信号をデジタル検出信号に変換するように構成されたコンバータと、
前記デジタル検出信号にデジタル信号処理を施すように構成された制御ロジックと、
をさらに備える、請求項５に記載の半導体装置。
【請求項８】
請求項５に記載の半導体装置を備える、電子機器。
【請求項９】
請求項８に記載の電子機器を備える、車両。

発明の詳細な説明【技術分野】
【０００１】
本開示は、電流生成回路、半導体装置、電子機器及び車両に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
電流生成回路は、様々なアプリケーションで利用されている。
【０００３】
なお、上記に関連する従来技術の一例としては、特許文献１を挙げることができる。
【先行技術文献】
【特許文献】
【０００４】
特開２０１８－０９７４７６号公報
【０００５】
［概要］
従来の電流生成回路では、低ノイズの微小電流を精度良く生成することが難しかった。
【０００６】
例えば、本開示に係る電流生成回路は、それぞれ基準電流から分流電流を生成するように構成された複数の容量ラダー回路と、前記複数の容量ラダー回路を時分割で駆動するように構成されたコントローラと、を備え、前記複数の容量ラダー回路からそれぞれ出力される複数の分流電流を足し合わせて出力電流を生成する。
【図面の簡単な説明】
【０００７】
図１は、電子機器の一構成例を示す図である。

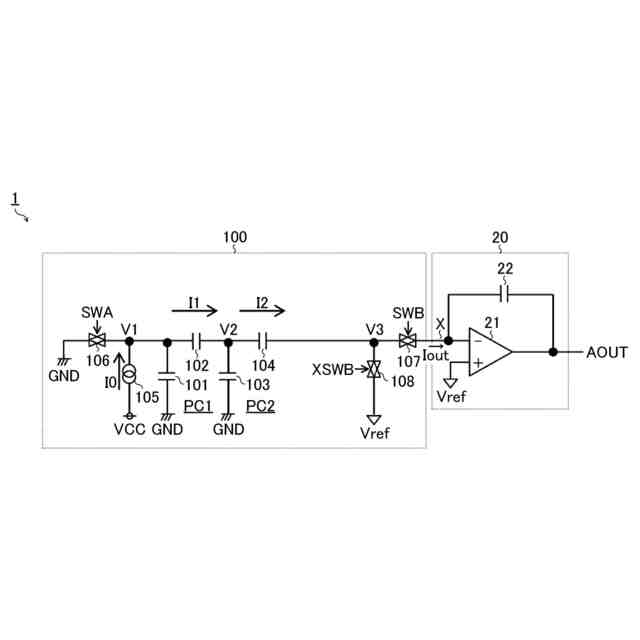

図２は、電流生成回路の第１実施形態を示す図である。

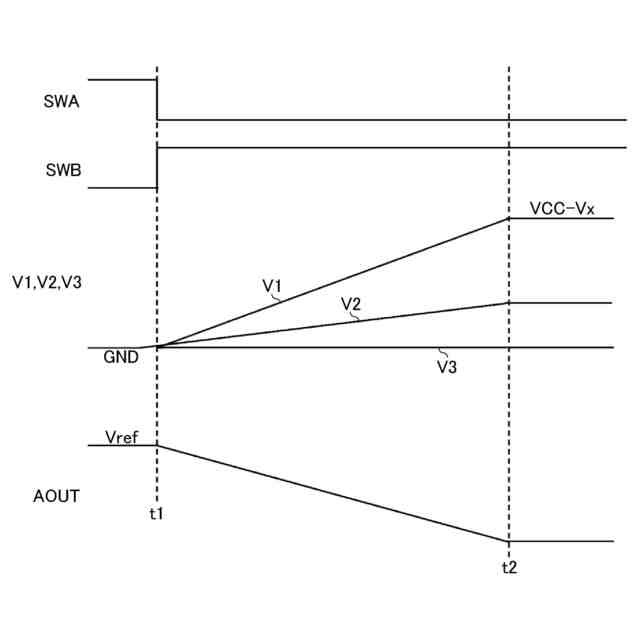

図３は、第１実施形態の電流出力動作を示す図である。

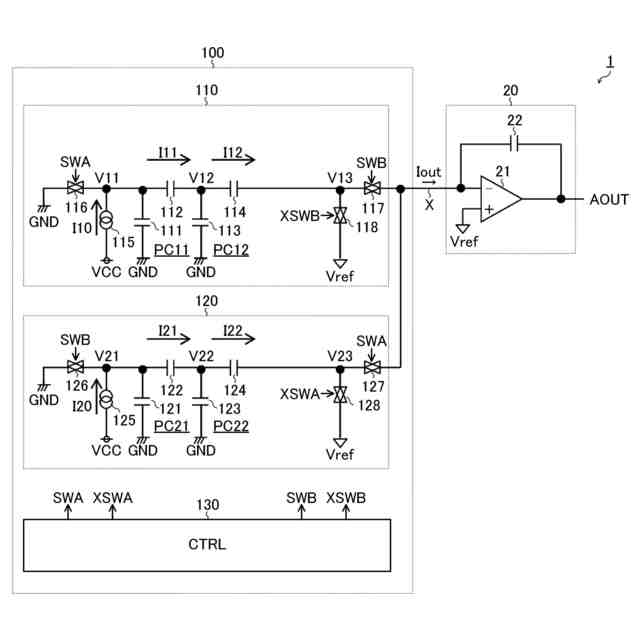

図４は、電流生成回路の第２実施形態を示す図である。

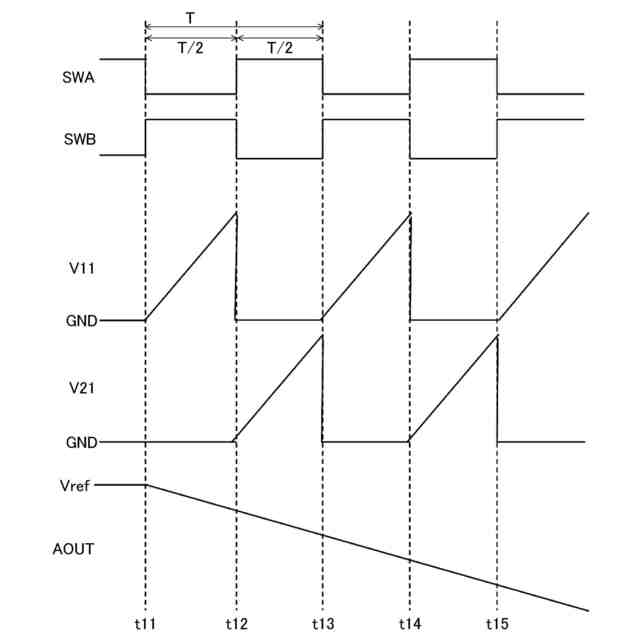

図５は、第２実施形態の電流出力動作を示す図である。
図６は、電流生成回路の第３実施形態を示す図である。

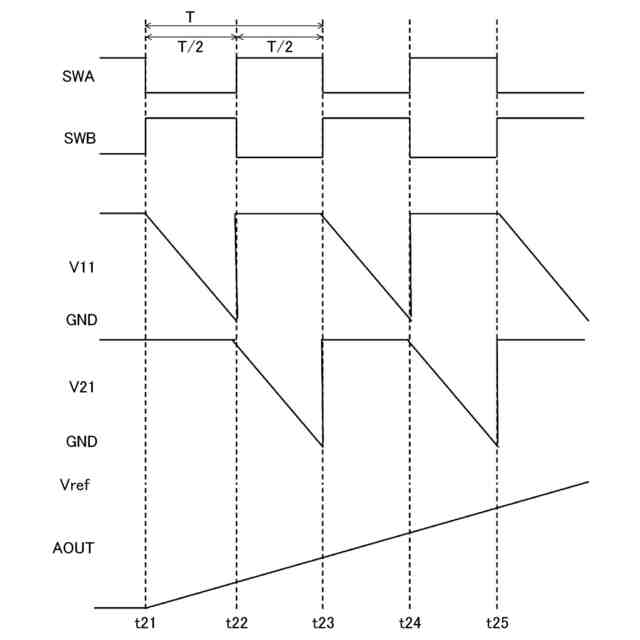

図７は、第３実施形態の電流出力動作を示す図である。

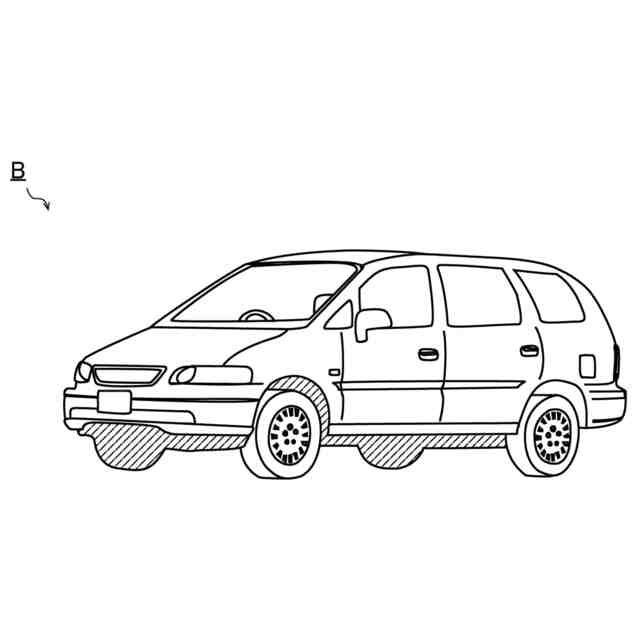

図８は、車両の外観を示す図である。
【０００８】
［詳細な説明］
＜電子機器＞
図１は、電子機器の一構成例を示す図である。本構成例の電子機器Ａは、周囲の照度を検出するための手段として半導体装置１を備える。
【０００９】
半導体装置１は、入射光を電気信号に変換する照度センサＩＣ［integrated circuit］である。本図に即して述べると、半導体装置１は、受光回路１０と、検出回路２０と、Ａ／Ｄ［analog/ditigal］コンバータ３０と、制御ロジック４０と、を備える。
【００１０】
受光回路１０は、入射光に応じた電流信号Ｓ１を生成する。電流信号Ｓ１は、入射光が強いほど大きくなり、入射光が弱いほど小さくなる。本図に即して述べると、受光回路１０は、光電変換素子としてフォトダイオード１１を備えてもよい。その場合、フォトダイオード１１のカソードは、電流信号Ｓ１の印加端に接続される。フォトダイオード１１のアノードは、接地端に接続される。
（【００１１】以降は省略されています）
