公開番号2025158761
公報種別公開特許公報(A)
公開日2025-10-17
出願番号2024061625
出願日2024-04-05
発明の名称アキュムレータ用支持体、室外機、及び空調装置
出願人三菱電機株式会社
代理人個人,個人,個人,個人,個人,個人
主分類F24F 1/46 20110101AFI20251009BHJP(加熱;レンジ;換気)
要約【課題】走行振動と稼働時の振動の両方の振動を抑止可能なアキュムレータ用支持体を提供する。
【解決手段】アキュムレータ用支持体101は、空調装置の室外機のアキュムレータ50を支持するアキュムレータ用支持体101であって、アキュムレータ50が載置される上材6と、室外機に固定される底材3と、上材6と底材3とを接続する縦材5と、上材6、底材3、又は縦材5のいずれか2つの間に配置され、配置形態に依存して、アキュムレータ用支持体101の剛性を変化させる補強部材1と、を備える。

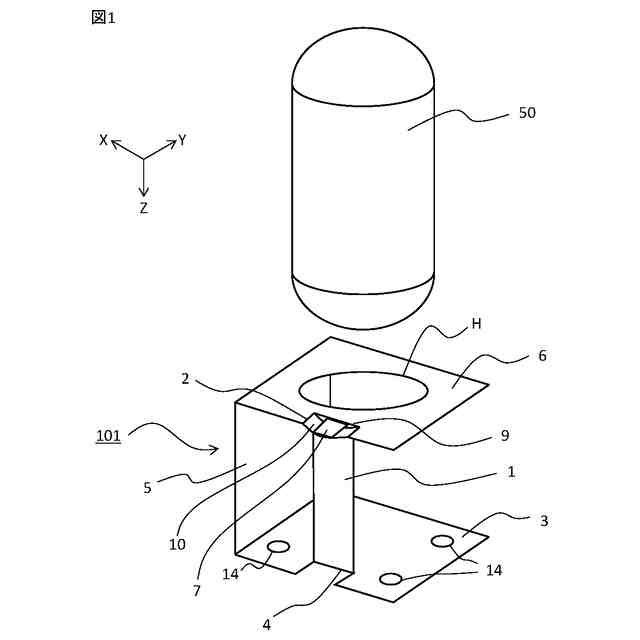

【選択図】図1
特許請求の範囲【請求項１】
空調装置の室外機のアキュムレータを支持するアキュムレータ用支持体であって、
前記アキュムレータが載置される上材と、
前記室外機に固定される底材と、
前記上材と前記底材とを接続する縦材と、
前記上材、前記底材、又は前記縦材のいずれか２つの間に配置され、配置形態に依存して、前記アキュムレータ用支持体の剛性を変化させる補強部材と、
を備えるアキュムレータ用支持体。
続きを表示（約 1,000 文字）【請求項２】
前記補強部材は、前記上材、前記底材、又は前記縦材のいずれか２つの間に配置されて補強する状態と、２つの間に非配置の状態とが切り換えられることにより、前記アキュムレータ用支持体の剛性を変化させる、
請求項１に記載のアキュムレータ用支持体。
【請求項３】
前記上材、前記底材、前記縦材、及び前記補強部材は板状部材であり、
前記補強部材の長手方向の一端は、接続箇所を軸に回動可能に前記上材又は前記底材と接続されている、
請求項１又は２に記載のアキュムレータ用支持体。
【請求項４】
前記補強部材の長手方向の他端は、前記補強部材を前記上材又は前記底材に係止する第１係止部を備え、
前記上材又は前記底材は、前記第１係止部に対応する第２係止部を備える、
請求項３に記載のアキュムレータ用支持体。
【請求項５】
前記上材、前記底材、前記縦材、及び前記補強部材は板状部材であり、
前記補強部材の長手方向の長さは前記上材と前記底材の間隔と等しく、
前記補強部材はその一辺を軸に回動可能に前記縦材の一辺と接続されている、
請求項１又は２に記載のアキュムレータ用支持体。
【請求項６】
前記補強部材は、その角部分に、前記補強部材を前記上材及び前記底材に係止する係止部を備える、
請求項５に記載のアキュムレータ用支持体。
【請求項７】
前記上材、前記底材、前記縦材、及び前記補強部材は板状部材であり、
前記補強部材は、接続箇所を軸に回動可能に前記上材と接続された板状の上材用補強部材と、接続箇所を軸に回動可能に前記底材と接続された板状の底材用補強部材と、を備える、
請求項１又は２に記載のアキュムレータ用支持体。
【請求項８】
前記上材用補強部材は、前記上材用補強部材を前記底材用補強部材に係止する第１係止部を備え、
前記底材用補強部材は、前記第１係止部に対応する第２係止部を備える、
請求項７に記載のアキュムレータ用支持体。
【請求項９】
前記上材、前記底材、及び前記縦材は、それぞれ、棒状部材を組み合わせてなる矩形のフレームである、
請求項１又は２に記載のアキュムレータ用支持体。
【請求項１０】
前記アキュムレータ用支持体の素材は金属である、
請求項１又は２に記載のアキュムレータ用支持体。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、アキュムレータ用支持体、室外機、及び空調装置に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】

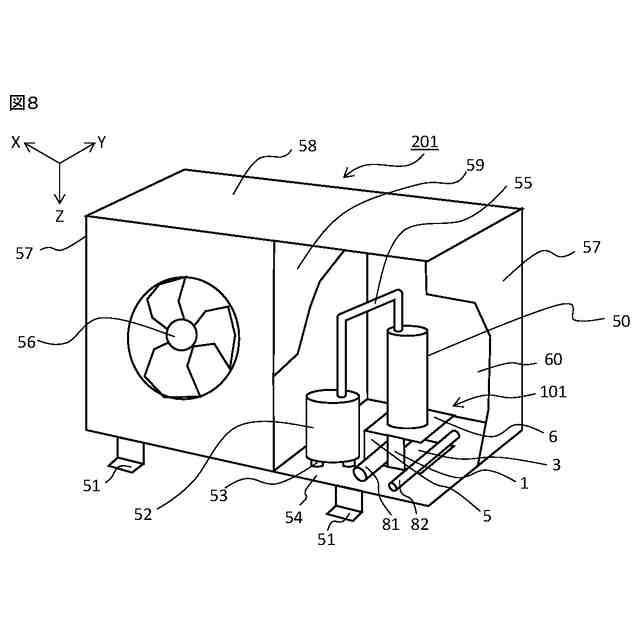

空調装置の室外機は、その筐体内部にアキュムレータ、圧縮機等の部品を備える。室外機は、土地、建物等に脚部を介して設置される。アキュムレータと圧縮機とは、冷媒配管を介して相互に接続される。
【０００３】
室外機を設置場所に搬送する際、車両で輸送することが多い。しかし、輸送中に、車両の走行振動が伝わり、アキュムレータと冷媒配管との接続部に応力がかかり劣化するおそれがある。
【０００４】
輸送時に接続部分を保護するため、圧縮機の振動を抑える支持部材が特許文献１に開示されている。この支持部材は、下部弾性体を有する下部防振支持部材と、下部弾性体よりも大きいバネ定数の上部弾性体を有する上部防振支持部材から構成され、圧縮機を支持する。
【０００５】
一方、室外機の稼働時には、圧縮機自身が振動すると共に、その振動が、例えば、冷媒配管を介して伝わって、アキュムレータも振動する。このアキュムレータの振動が筐体、脚部等を介して設置箇所に伝達し、土地、建物等に伝播してしまう。また、騒音の原因にもなる。
【０００６】
ここで、特許文献１に開示された支持機構により、圧縮機による振動も抑えることが考えられる。しかし、輸送時と稼働時とでは、振動の周波数が異なるため、単純には適用できない。
【０００７】
このため、輸送時と稼働時とで、異なる支持体を使用することも考えられるが、交換作業が繁雑である上、製造コストも増える。
【先行技術文献】
【特許文献】
【０００８】
特開２０１９－５６３５５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００９】
本開示は上記実情に鑑みてなされたものであり、走行振動と稼働時の振動の両方の振動を抑止可能なアキュムレータ用支持体を提供することを目的とする。
【課題を解決するための手段】
【００１０】
上記目的を達成する為に、本開示に係るアキュムレータ用支持体は、空調装置の室外機のアキュムレータを支持するアキュムレータ用支持体であって、アキュムレータが載置される上材と、室外機に固定される底材と、上材と底材とを接続する縦材と、上材、底材、又は縦材のいずれか２つの間に配置され、配置形態に依存して、アキュムレータ用支持体の剛性を変化させる補強部材と、を備える。
【発明の効果】
（【００１１】以降は省略されています）
