公開番号2025137436
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2025024212
出願日2025-02-18
発明の名称送電線保護装置
出願人三菱電機株式会社
代理人弁理士法人深見特許事務所
主分類H02H 3/40 20060101AFI20250911BHJP(電力の発電,変換,配電)
要約【課題】2相短絡故障においてCT飽和が生じた場合でも正しく故障相を判定する。
【解決手段】送電線保護装置において、第1の投影値計算部72は、3つの線間電流ベクトルの各々を線路角に相当する移相角だけ移相し、移相後の3つの線間電流ベクトルをそれぞれに対応する線間電圧ベクトルの方向に正射影し、正射影ベクトルの長さを第1の投影値として計算する。第1の投影値判定部73は、算出された3つの第1の投影値のうち最大の第1の投影値の他の第1の投影値に対する割合が第1の閾値以上であるか否かを判定する。第1の投影値判定部73は、最大の第1の投影値の割合が第1の閾値以上の場合に、最大の第1の投影値の計算に用いられた線間電流ベクトルに関係する2相を短絡故障相と判定する。

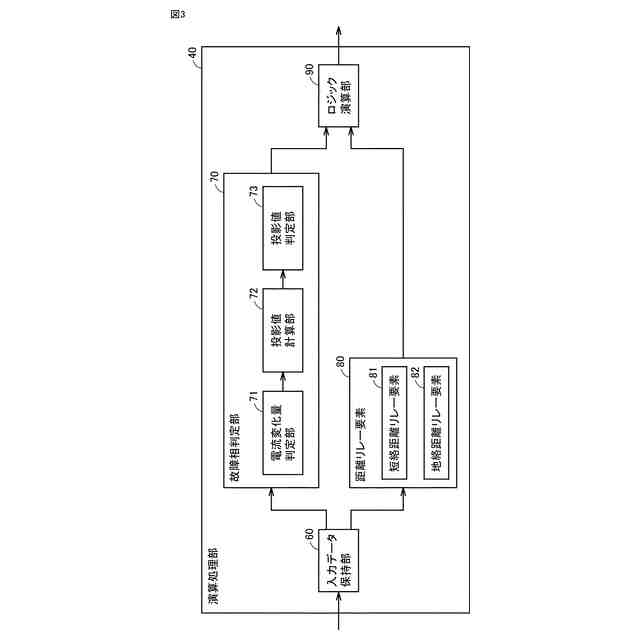

【選択図】図3
特許請求の範囲【請求項１】
３相送電線から検出された電流および電圧の時系列データに基づいて、３つの線間電流ベクトルの各々を線路角に相当する移相角だけ移相し、移相後の３つの線間電流ベクトルをそれぞれに対応する線間電圧ベクトルの方向に正射影し、正射影ベクトルの長さを第１の投影値として計算する第１の投影値計算部と、
算出された３つの前記第１の投影値のうち最大の第１の投影値の他の第１の投影値に対する割合が第１の閾値以上であるか否かを判定する第１の投影値判定部とを備え、
前記第１の投影値判定部は、前記最大の第１の投影値の割合が前記第１の閾値以上の場合に、前記最大の第１の投影値の計算に用いられた線間電流ベクトルに関係する２相を短絡故障相と判定する、送電線保護装置。
続きを表示（約 2,500 文字）【請求項２】
前記送電線保護装置は、
各線間電流の実効値の変化量が第２の閾値以上であるか否かを判定する第１の電流変化量判定部をさらに備え、
前記第１の電流変化量判定部は、２つの線間電流のみ実効値の変化量が前記第２の閾値以上となる場合に、実効値の変化量が前記第２の閾値未満となる線間電流に関係する２相を健全相と判定し、残りの１相を地絡故障相と判定し、
前記第１の電流変化量判定部は、全ての線間電流の実効値の変化量が前記第２の閾値以上となる場合、２相故障または３相故障と判定する、請求項１に記載の送電線保護装置。
【請求項３】
前記第１の投影値判定部は、前記第１の電流変化量判定部によって２相故障または３相故障と判定された場合において、前記最大の第１の投影値の割合が前記第１の閾値未満の場合に、３相故障と判定する、請求項２に記載の送電線保護装置。
【請求項４】
前記第１の電流変化量判定部は、各線間電流の瞬時値の変化量または各相電流の瞬時値の変化量が第３の閾値以上であるか否かをさらに判定し、
前記第１の電流変化量判定部は、全ての線間電流の瞬時値の変化量または全ての相電流の瞬時値の変化量が前記第３の閾値未満の場合に、前記３相送電線に故障無しと判定する、請求項２または３に記載の送電線保護装置。
【請求項５】
前記送電線保護装置は、
前記３相送電線から検出された電流および電圧の時系列データに基づいて、３つの相電流ベクトルの各々を前記線路角に相当する前記移相角だけ移相し、移相後の３つの相電流ベクトルをそれぞれに対応する相電圧ベクトルの方向に正射影し、正射影ベクトルの長さを第２の投影値として計算する第２の投影値計算部と、
算出された３つの前記第２の投影値のうち最大の第２の投影値の他の第２の投影値に対する割合が第４の閾値以上であるか否かを判定する第２の投影値判定部とをさらに備え、
前記第２の投影値判定部は、前記最大の第２の投影値の割合が前記第４の閾値以上の場合に、前記最大の第２の投影値の計算に用いられた相電流ベクトルの相を地絡故障相と判定する、請求項４に記載の送電線保護装置。
【請求項６】
前記送電線保護装置は、
前記３相送電線から検出された電流および電圧の時系列データに基づいて、３つの線間電流の各々の瞬時値についてｎサイクル前の瞬時値との差分量を算出し、前記差分量の時系列データに基づく線間電流ベクトルを前記線路角に相当する前記移相角だけ移相し、移相後の前記差分量の時系列データに基づく線間電流ベクトルをそれぞれに対応する線間電圧ベクトルの方向に正射影し、正射影ベクトルの長さを第２の投影値として計算する第２の投影値計算部と、
算出された３つの前記第２の投影値のうち最大の第２の投影値の他の第２の投影値に対する割合が前記第１の閾値以上であるか否かを判定する第２の投影値判定部とをさらに備え、
前記第２の投影値判定部は、前記最大の第２の投影値の割合が前記第１の閾値以上の場合に、前記最大の第２の投影値の計算に用いられた線間電流ベクトルに関係する２相を短絡故障相と判定し、
前記送電線保護装置は、さらに、
前記ｎサイクルより短い制限時間が前記３相送電線の故障発生から経過していない場合に、前記第１の投影値判定部の判定結果よりも優先的に前記第２の投影値判定部の判定結果を出力し、前記制限時間が前記故障発生から経過した場合に、前記第２の投影値判定部の判定結果よりも優先的に前記第１の投影値判定部の判定結果を出力する、出力選択部を備える、請求項３に記載の送電線保護装置。
【請求項７】
前記送電線保護装置は、
前記差分量の時系列データに基づく前記差分量の実効値が前記第２の閾値以上であるか否かを判定する第２の電流変化量判定部をさらに備え、
前記第２の電流変化量判定部は、２つの線間電流の各々に対する前記差分量の実効値が前記第２の閾値以上であり、他の１つの線間電流に対する前記差分量の実効値が前記第２の閾値未満である場合に、前記差分量の実効値が前記第２の閾値未満となる線間電流に関係する２相を健全相と判定し、残りの１相を地絡故障と判定し、
前記第２の電流変化量判定部は、全ての線間電流に対する前記差分量の実効値が前記第２の閾値以上の場合に、２相故障または３相故障と判定し、
前記出力選択部は、前記制限時間が前記故障発生から経過していない場合に、前記第１の電流変化量判定部の判定結果よりも優先的に前記第２の電流変化量判定部の判定結果を出力し、前記制限時間が前記故障発生から経過した場合に、前記第２の電流変化量判定部の判定結果よりも優先的に前記第１の電流変化量判定部の判定結果を出力する、請求項６に記載の送電線保護装置。
【請求項８】
前記第２の投影値判定部は、前記第２の電流変化量判定部によって２相故障または３相故障と判定された場合において、前記最大の第２の投影値の割合が前記第１の閾値未満の場合に、３相故障と判定する、請求項７に記載の送電線保護装置。
【請求項９】
前記３相送電線が架空線送電線であり、負荷電流が前方潮流の場合に、前記移相角は７０°から８０°の間に設定され、
前記３相送電線が架空線送電線であり、負荷電流が後方潮流の場合に、前記移相角は９０°から１００°の間に設定される、請求項１～３のいずれか１項に記載の送電線保護装置。
【請求項１０】
前記３相送電線がケーブル線送電線であり、負荷電流が前方潮流の場合に、前記移相角は６０°から７０°の間に設定され、
前記３相送電線がケーブル線送電線であり、負荷電流が後方潮流の場合に、前記移相角は８０°から９０°の間に設定される、請求項１～３のいずれか１項に記載の送電線保護装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、送電線保護装置に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】

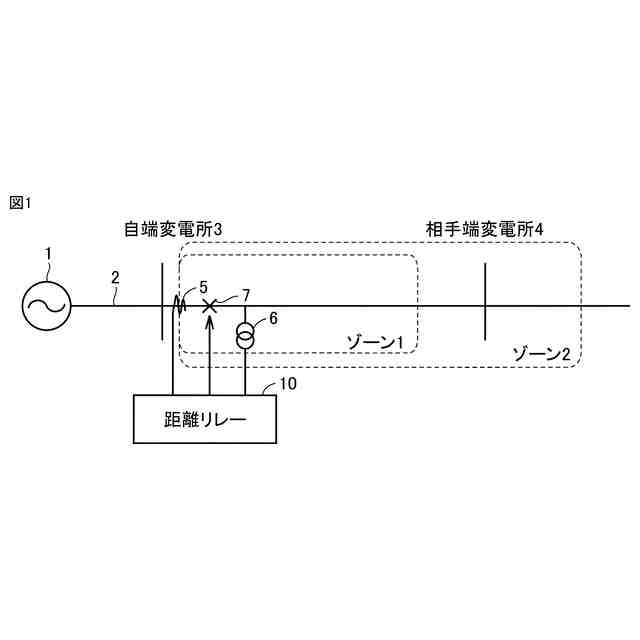

３相交流の電力用送電線保護に適用される距離リレーは、短絡距離リレー要素としてＢＣ相，ＣＡ相，ＡＢ相の３要素を含み、地絡距離リレー要素としてＡ相，Ｂ相，Ｃ相の３要素を含み、計６個の距離リレー要素で構成される。たとえば、短絡ＢＣ相故障については短絡ＢＣ相距離リレー要素が送電線上の故障位置を正しく計測でき、地絡Ａ相故障については地絡Ａ相距離リレー要素が送電線上の故障位置を正しく計測できる。
【０００３】
このように、故障相と同じ相の距離リレー要素は正しい判定が可能であるが、故障相と異なる相の距離リレー要素は正しい判定ができずに、たとえば、オーバーリーチ動作（すなわち、保護領域を超えた故障に対する動作）という誤動作に至る。その対策として、たとえば、故障相判定回路によって故障発生時の故障相を判定し、故障相判定回路の判定結果と距離リレー要素の動作出力との論理積を採ることで誤動作が防止される。故障相判定回路として、たとえば、次の文献に開示された回路が知られている。
【０００４】
特開２００４－３６４３７６号公報（特許文献１）は、地絡故障の場合に故障相を判定する地絡距離リレーを開示する。具体的に、この文献の地絡距離リレーは、相電圧を入力として最小電圧相を検出する最小電圧相検出手段と、３相の逆相電流と零相電流とを入力として零相電流とベクトル位相差が最も少ない逆相電流相を判定する位相判定手段と、上記最小電圧相検出手段の出力と上記位相判定手段の出力とにもとづいて故障相を判定する相一致判定手段とを備える。
【０００５】
特開２０１０－２６８６５８号公報（特許文献２）に開示された事故相選別装置は、１相地絡故障では、健全相２相間の線間電流は故障前後で変化しないことを利用する。具体的に、この文献の事故相選別装置は、検出タイミングの異なる相電流の差分を各相毎に算出し、算出した差分相電流に基づいて各相間の差分線間電流のスカラー値をそれぞれ求める。そして、事故相選別装置は、現時点におけるスカラー値からそれ以前におけるスカラー値を減算して差分スカラー値を算出し、差分スカラー値のうち１つだけが閾値未満のとき１線地絡事故としての事故相を判定する。また、２相短絡事故の場合、事故相選別装置は、３相の相電圧のうち最大振幅となる相を健全相、他の２相を事故相と判定する。もしくは、事故相選別装置は、２線短絡事故の場合に事故相である２相のインピーダンスが他の健全相より小さくなるので、各相間のインピーダンスを求め、最小インピーダンスとなる２相を事故相と判定する。
【先行技術文献】
【特許文献】
【０００６】
特開２００４－３６４３７６号公報
特開２０１０－２６８６５８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
しかしながら、上記の特開２００４－３６４３７６号公報（特許文献１）において３相の逆相電流と零相電流とを使用する位相判定手段は、短絡故障のように故障電流が大きいためにＣＴ（Current Transformer）飽和が生じた場合に誤判定する可能性がある。ＣＴ飽和が生じるとリレー内部のフィルタの影響により、電流位相が進むとともに電流の大きさが減少するために零相電流が不要に現れる。この結果、短絡故障を１相地絡故障と誤判定する可能性がある。
【０００８】
また、特開２０１０－２６８６５８号公報（特許文献２）の事故相選別装置は、２相短絡故障および２相地絡故障の場合に、３相電圧またはインピーダンスを比較することにより故障相を判定する。したがって、遠方故障または高抵抗故障の場合には、電圧低下が小さく故障電流も小さいので、故障判定が困難になる。
【０００９】
この開示は、上記の問題点を考慮してなされたものであり、その目的の１つは、２相短絡故障においてＣＴ飽和が生じた場合でも、さらには電圧変化が小さくなる遠方故障または高抵抗故障の場合でも、正しく故障相を判定する機能を備えた送電線保護装置を提供することである。本開示の典型的な適用例は、故障相判定機能を備えた距離リレーであるが、本開示の技術は、故障点評定装置などの送電線保護のためのその他の装置にも広く適用できる。
【課題を解決するための手段】
【００１０】

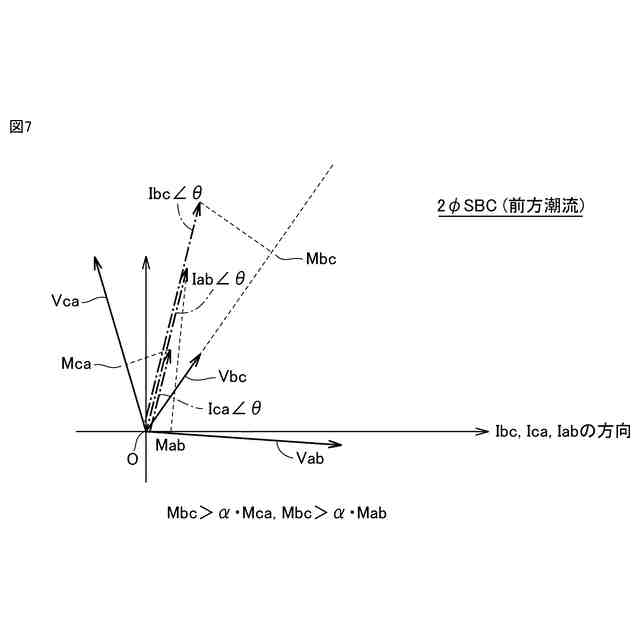

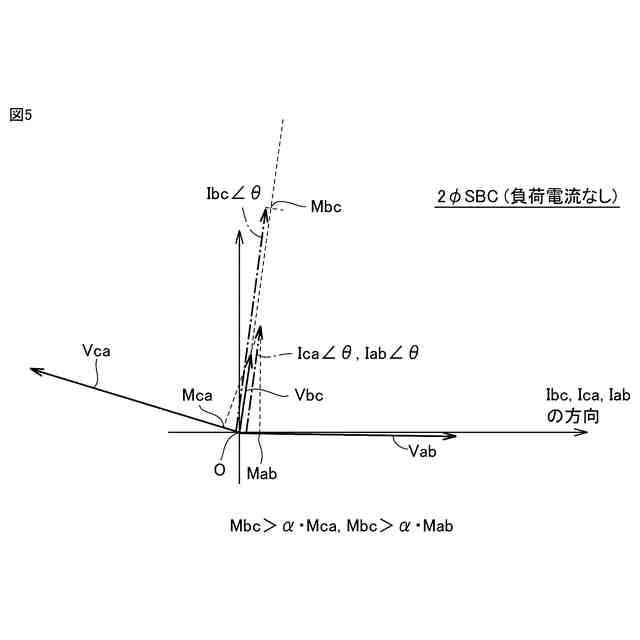

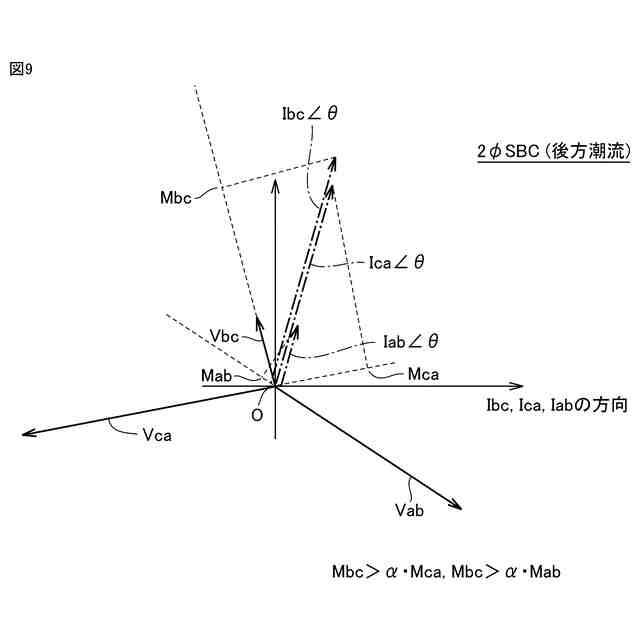

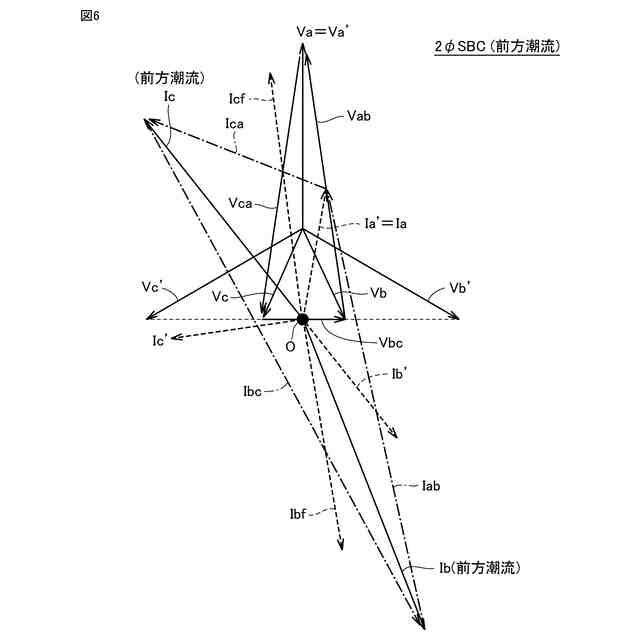

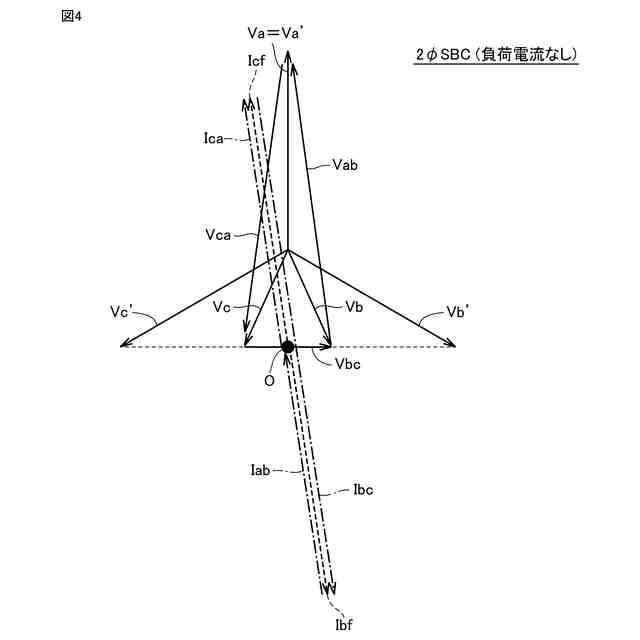

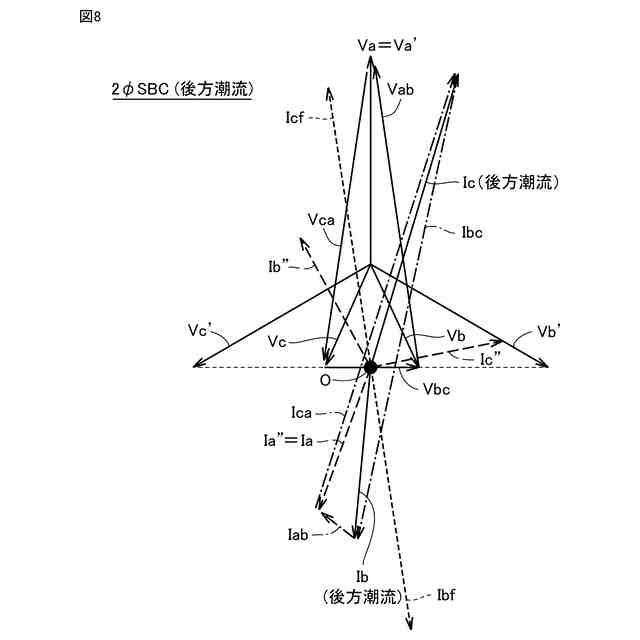

一実施形態の送電線保護装置は、第１の投影値計算部と、第１の投影値判定部とを備える。第１の投影値計算部は、３相送電線から検出された電流および電圧の時系列データに基づいて、３つの線間電流ベクトルの各々を線路角に相当する移相角だけ移相し、移相後の３つの線間電流ベクトルをそれぞれに対応する線間電圧ベクトルの方向に正射影し、正射影ベクトルの長さを第１の投影値として計算する。第１の投影値判定部は、算出された３つの第１の投影値のうち最大の第１の投影値の他の第１の投影値に対する割合が第１の閾値以上であるか否かを判定する。第１の投影値判定部は、最大の第１の投影値の割合が第１の閾値以上の場合に、最大の第１の投影値の計算に用いられた線間電流ベクトルに関係する２相を短絡故障相と判定する。
【発明の効果】
（【００１１】以降は省略されています）
