公開番号2025139117
公報種別公開特許公報(A)
公開日2025-09-26
出願番号2024037884
出願日2024-03-12
発明の名称非常用照明装置
出願人三菱電機株式会社,三菱電機照明株式会社
代理人個人,個人,個人
主分類H05B 47/105 20200101AFI20250918BHJP(他に分類されない電気技術)
要約【課題】本開示は、非常用電源10の点検時に光源410の点灯状態が常用時と異なる不便さを解消又は軽減する。
【解決手段】本開示に係る非常用照明装置1000は、停電検出部230が停電状態を検出したとき、光源を第1の制御指令値で第1の時間以上点灯させ、点検検出部260が点検信号を検出したとき、光源410を第2の制御指令値で第2の時間点灯させ、第2の制御指令値は、第1の制御指令値とは異なる値に設定され、第2の時間は、第1の制御指令値を第2の制御指令値で割った値に第1の時間を掛け合わせた値よりも長く又は短く設定されている。
【選択図】図4
特許請求の範囲【請求項１】
光源と、
非常用電源と、
外部から供給される外部電源の電圧値によって前記外部電源の供給が遮断された停電状態であると検出する停電検出部と、
前記非常用電源の電力により前記光源を点灯させる駆動回路部と、
前記非常用電源を点検するための点検信号を検出する停電検出部と、
前記非常用電源の状態を検出する劣化検出部と、を備え、
前記駆動回路部は、前記停電検出部が停電状態を検出したとき、前記光源を第１の制御指令値で点灯させ、法令で定められた規定の第１の時間以上動作させる非常点灯動作で制御し、前記停電検出部が前記点検信号を検出したとき、前記光源を第２の制御指令値で点灯させる点検動作で制御するものであり、
前記劣化検出部は、少なくとも前記点検動作において第２の時間が経過したときの前記非常用電源の状態を判定するものであり、
前記第２の制御指令値は、前記第１の制御指令値とは異なる値に設定され、
前記第２の時間は、前記第１の制御指令値を前記第２の制御指令値で割った値に前記第１の時間を掛け合わせた値よりも長く又は短く設定された、非常用照明装置。
続きを表示（約 510 文字）【請求項２】
前記第２の制御指令値は、前記第１の制御指令値に対して大きく設定され、
前記第２の時間は、前記第１の制御指令値を前記第２の制御指令値で割った値に前記第１の時間を掛け合わせた値より小さくなる値に設定された請求項１に記載の非常用照明装置。
【請求項３】
前記第２の制御指令値は、前記第１の制御指令値に対して小さく設定され、
前記第２の時間は、前記第１の制御指令値を前記第２の制御指令値で割った値に前記第１の時間を掛け合わせた値より大きくなる値に設定された請求項１に記載の非常用照明装置。
【請求項４】
前記非常用電源から供給される電流が出力可能である絶対最大定格値内で前記第２の制御指令値が設定された請求項１または請求項２に記載の非常用照明装置。
【請求項５】
前記駆動回路部は、前記外部電源が供給されているとき、前記外部電源から得られる電力かつ第３の制御指令値で前記光源を点灯させる常用点灯動作で制御するものであり、
前記第２の制御指令値は、第３の制御指令値と略等しい値に設定された請求項１～請求項３のいずれか一項に記載の非常用照明装置。

発明の詳細な説明【背景技術】
【０００１】
点検時には、所定時間に亘り蓄電池によって光源を点灯させ、そのときの蓄電池の電圧を検出する。そして、検出した蓄電池の電圧を閾値と比較して状態を判断し、この判断結果に蓄電池の異常をお知らせする非常用照明装置がある。（特許文献１を参照。）
続きを表示（約 2,600 文字）【先行技術文献】
【特許文献】
【０００２】
特開２０１８－１３９２２２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００３】
しかしながら、従来の非常用照明装置に備える非常用電源の点検において、有事の際と同様の法令で定める明るさで点灯時間が満足するかどうかを診断している。そのため、対象の非常用照明装置に備える非常用電源を点検する際には、看者は本来点灯していない又は別の明るさで点灯することが望まれる環境でも不要な光が影響し不便があった。また、点検実施者にあっては、法令で定める点灯時間経過しないと非常用電源が正常であることが確認することができず、非常用電源の点検作業に手間があった。
【課題を解決するための手段】
【０００４】
本開示の非常用照明装置は、光源と、非常用電源と、外部から供給される外部電源の電圧値によって前記外部電源の供給が遮断された停電状態であると検出する停電検出部と、前記非常用電源の電力により前記光源を点灯させる駆動回路部と、前記非常用電源を点検するための点検信号を検出する点検検出部と、前記非常用電源の状態を検出する劣化検出部と、を備え、前記駆動回路部は、前記停電検出部が停電状態を検出したとき、前記光源を第１の制御指令値で点灯させ、法令で定められた規定の第１の時間以上動作させる非常点灯動作で制御し、前記点検検出部が前記点検信号を検出したとき、前記光源を第２の制御指令値で点灯させる点検動作で制御するものであり、前記劣化検出部は、少なくとも前記点検動作において第２の時間が経過したときの前記非常用電源の状態を判定するものであり、前記第２の制御指令値は、前記第１の制御指令値とは異なる値に設定され、前記第２の時間は、前記第１の制御指令値を前記第２の制御指令値で割った値に前記第１の時間を掛け合わせた値よりも長く又は短く設定されている。
【発明の効果】
【０００５】
本開示に係る非常用照明装置によれば、看者は非常用電源の点検時に光源の点灯状態が常用時と異なる不便さを解消又は軽減し、また、点検時間が短くなることから点検実施者の作業が軽減し作業効率を改善することが可能になった。
【図面の簡単な説明】
【０００６】
実施の形態１における非常用照明装置の一例を示す図である。
図１に示す非常用照明装置の分解斜視図である。
図２に示した非常用点灯装置に内蔵された回路部のブロック図である。

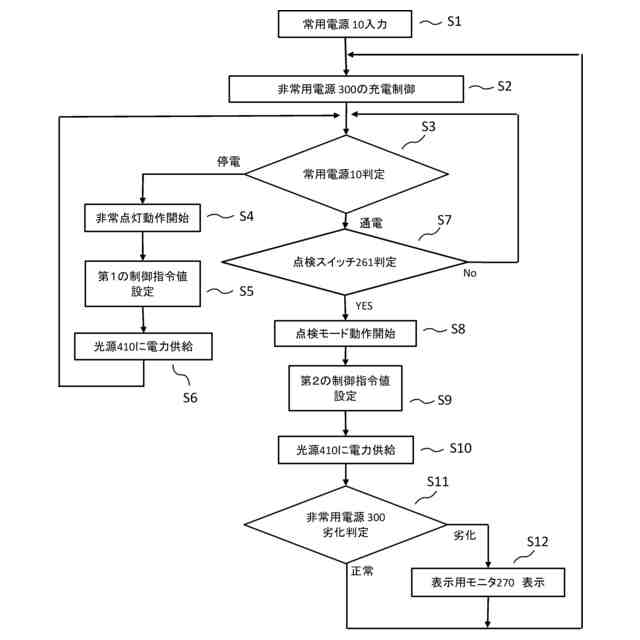

実施の形態１における非常用点灯装置の動作フローを示すフローチャートである。

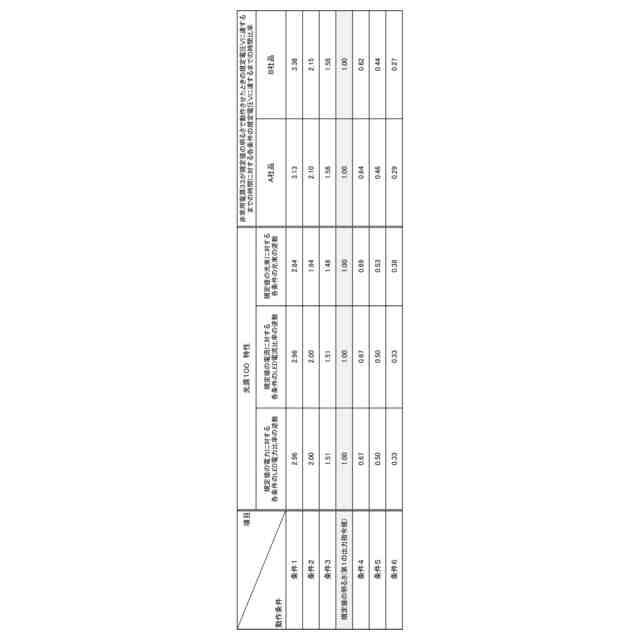

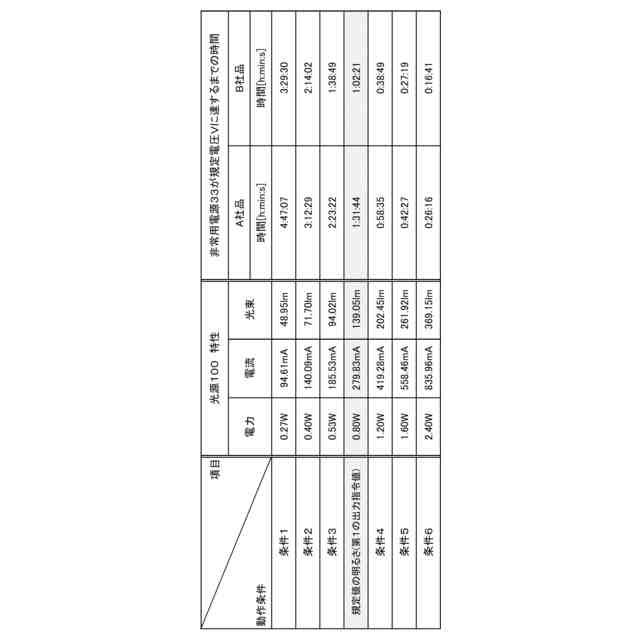

光源４１０と非常用電源３００の特性を示した図である。
光源４１０と非常用電源３００の特性を示した図である。

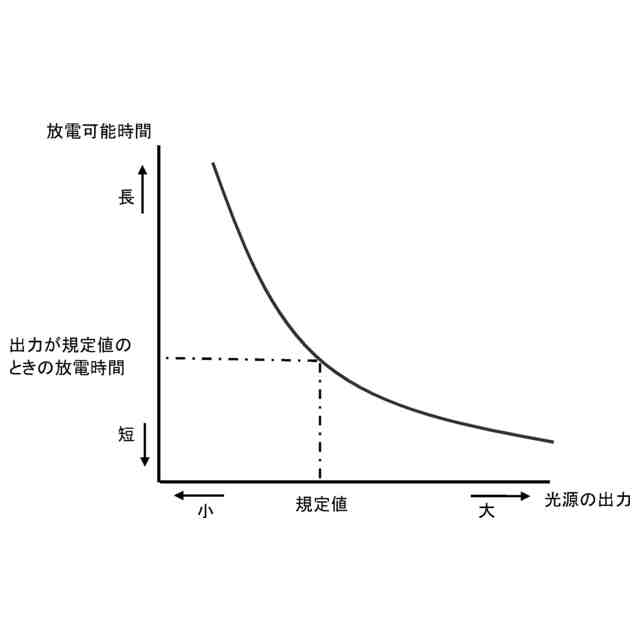

非常用電源３００の放電可能時間と光源４１０の出力の関係の一例を示す図である。

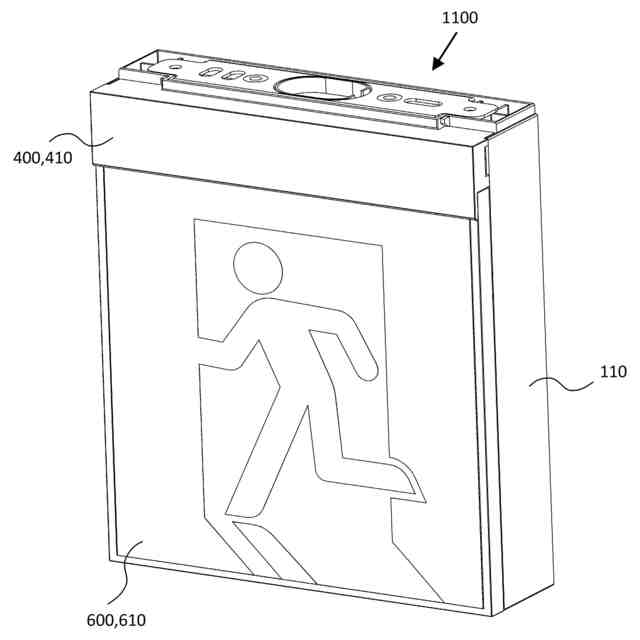

実施の形態２における非常用照明装置の一例を示す図である。

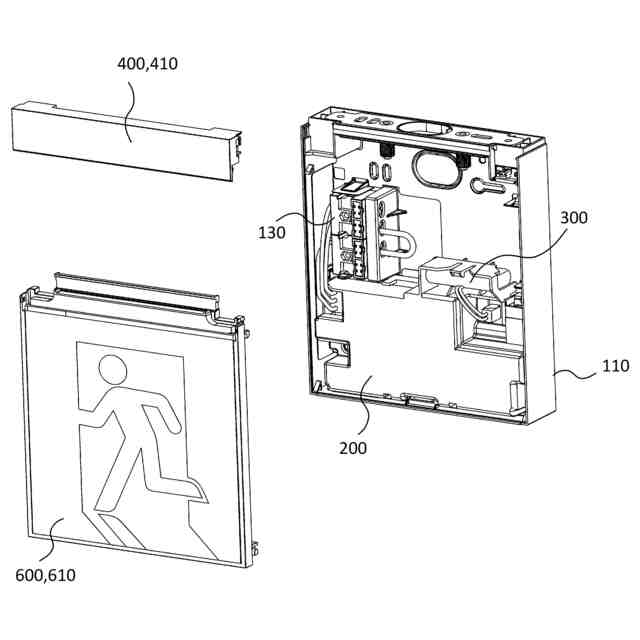

図８に示す非常用照明装置の分解斜視図である。
図９に示した非常用点灯装置に内蔵された回路部のブロック図である。
実施の形態２における非常用点灯装置の動作フローを示すフローチャートである。
実施の形態２の他の形態における非常用照明装置の一例を示す図である。
図１２に示す非常用照明装置の分解斜視図である。
【発明を実施するための形態】
【０００７】
実施の形態１．

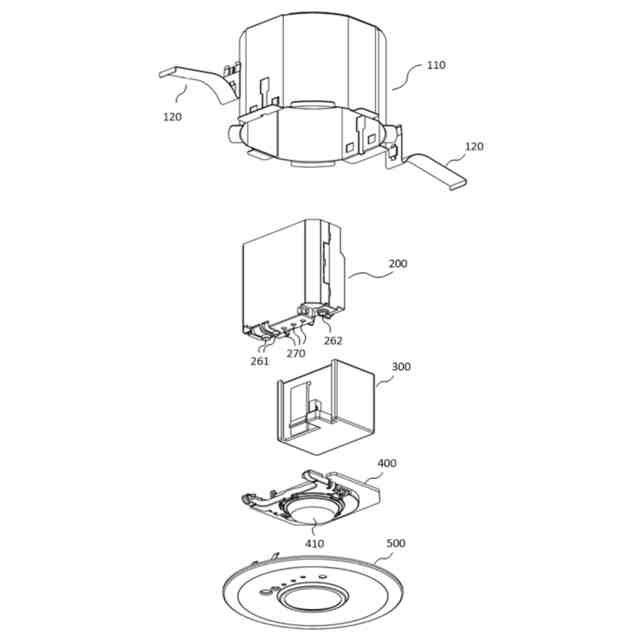

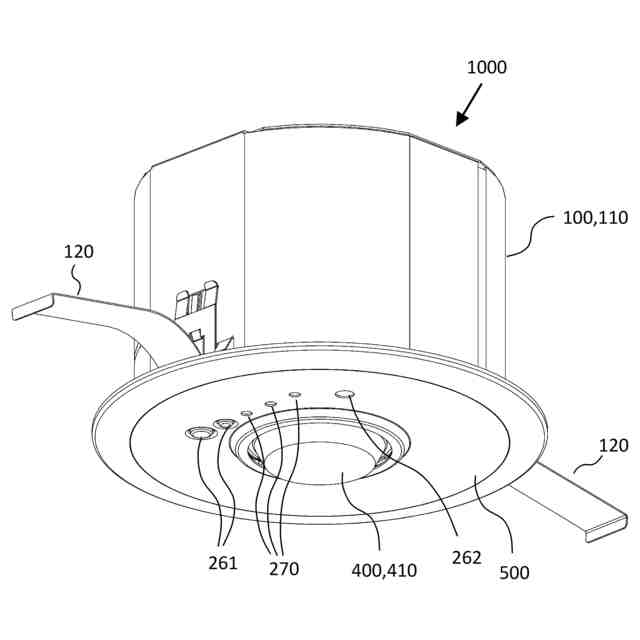

図１は、本実施の形態の器具形態の一例を示す非常用照明装置１０００であり、図２は、図１に示す非常用照明装置１０００の分解斜視図である。
非常用照明装置１０００は、器具本体１００と、この器具本体１００に内蔵される非常用点灯装置２００、非常用電源３００及び光源ユニット４００と、器具本体１００に取り付けられる化粧カバー５００と、を備える。
器具本体１００は、一面が開口した有底筒状の本体ケース１１０と、本体ケース１１０の側面に取り付けられ、天井埋め込み穴に係合する取付バネ１２０と、を備える。
光源ユニット４００は、光学制御部品や発光ダイオードなどの光源４１０を有する。本実施の形態では、光源４１０に発光ダイオードを用いる場合について説明するが、これに限定されず、有機エレクトロルミネッセンスなどの他の光源であっても構わない。
化粧カバー５００は、光源ユニット４００などが配置される窓部が形成されており、本体ケース１１０の開口部分を塞ぐように取り付けられる。
なお、図１、図２に図示していないが、非常用照明装置１０００に外部電源を供給するための外部電線が取り付けられる電源端子台が器具本体１００に内蔵されており、この電源端子台は、内部配線にて非常用点灯装置２００に接続されている。
【０００８】

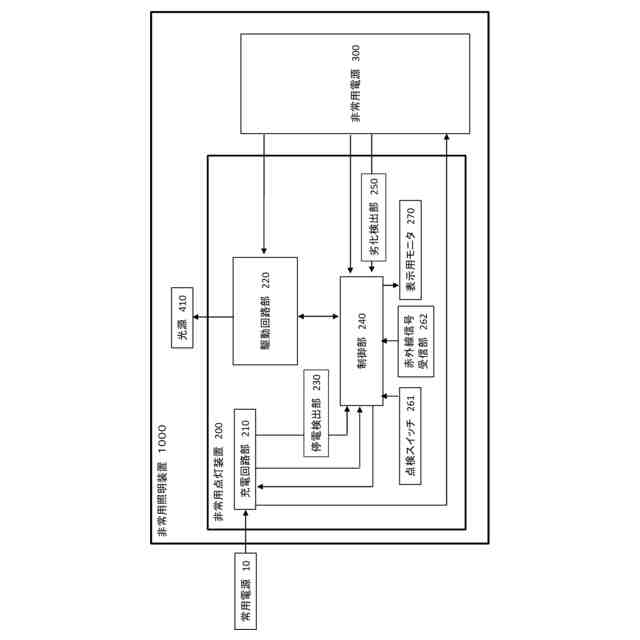

図３は、図２に示した非常用点灯装置２００に内蔵された回路部のブロック図である。
非常用点灯装置２００は、商用電源などの外部電源（以下、常用電源１０という。）が入力されて非常用電源３００を充電する充電回路部２１０と、充電回路部２１０に接続された停電検出部２３０と、充電回路部２１０及び停電検出部２３０に接続された制御部２４０と、非常用電源３００から電力供給を受け、制御部２４０からの制御信号に基づき動作し、光源４１０に電力を供給する駆動回路部２２０と、非常用電源３００と制御部２４０の間に設けられた劣化検出部２５０と、制御部２４０に接続された点検検出部２６０及び表示用モニタ２７０を備える。なお、非常用電源３００は、使用によって劣化し交換が必要な部材であるため、後述する点検が必要である。
【０００９】
充電回路部２１０は、常用電源１０が供給されているとき、制御部２４０からの充電制御信号に基づいて、常用電源１０から電力変換し非常用電源３００を充電する。
【００１０】
充電回路部２１０の回路構成として、例えば、フライバック回路などのスイッチング回路が挙げられる。フライバック回路の出力電圧から非常用電源３００の充電電流を生成する。
（【００１１】以降は省略されています）
