公開番号2025139317
公報種別公開特許公報(A)
公開日2025-09-26
出願番号2024038177
出願日2024-03-12
発明の名称給湯システム
出願人三菱電機株式会社
代理人弁理士法人高田・高橋国際特許事務所
主分類F24H 15/196 20220101AFI20250918BHJP(加熱;レンジ;換気)
要約【課題】微細気泡を供給可能な給湯システムであって、ユーザーにとって利便性がより高く汎用性に優れた給湯システムを得る。
【解決手段】本開示に係る給湯システムは、浴室外に設置され、湯水を加熱する熱源ユニット7と、浴室外に設置され、熱源ユニット7によって加熱された湯水を貯める貯湯タンク8を内蔵するタンクユニット33と、を備える。タンクユニット33内には、浴室外の給湯端末34へ湯水を供給する経路および貯湯タンク8へ湯水を供給する経路の少なくとも一方に配置され、ナノオーダーの微細気泡を発生させる微細気泡発生装置48が設けられている。
【選択図】図1
特許請求の範囲【請求項１】
浴室外に設置され、湯水を加熱する熱源ユニットと、
浴室外に設置され、前記熱源ユニットによって加熱された湯水を貯める貯湯タンクを内蔵するタンクユニットと、
を備え、
前記タンクユニット内には、浴室外の給湯端末へ湯水を供給する経路および前記貯湯タンクへ湯水を供給する経路の少なくとも一方に配置され、ナノオーダーの微細気泡を発生させる微細気泡発生装置が設けられていることを特徴とする給湯システム。
続きを表示（約 810 文字）【請求項２】
前記微細気泡発生装置は、前記貯湯タンクから取り出された湯水を浴室内の浴槽および前記給湯端末へと導く出湯配管に設けられていることを特徴とする請求項１に記載の給湯システム。
【請求項３】
前記タンクユニット内には、水源から供給された水と前記貯湯タンクから供給された湯水とを混合して混合した湯水を浴室内の浴槽および前記給湯端末へ供給する混合手段が設けられ、
前記微細気泡発生装置は、水源から供給された水を前記混合手段へ導く給水配管に設けられていることを特徴とする請求項１に記載の給湯システム。
【請求項４】
前記微細気泡発生装置は、水源から供給された水を前記貯湯タンクへ導く給水配管に設けられていることを特徴とする請求項１に記載の給湯システム。
【請求項５】
前記タンクユニット内には、水源から供給された水と前記貯湯タンクから供給された湯水とを混合して混合した湯水を浴室内の浴槽および前記給湯端末へ供給する混合手段が設けられ、
前記微細気泡発生装置は、水源から供給された水を前記貯湯タンクおよび前記混合手段へ導く給水配管に設けられていることを特徴とする請求項１に記載の給湯システム。
【請求項６】
ナノオーダーの微細気泡を発生させる前記微細気泡発生装置に加えて、微細気泡を発生させる別の微細気泡発生装置を前記タンクユニット内に更に備えたことを特徴とする請求項１から請求項５の何れか１項に記載の給湯システム。
【請求項７】
前記微細気泡発生装置を制御する制御手段を備え、
前記微細気泡発生装置は、発生させる微細気泡のサイズを可変に構成され、
前記制御手段は、前記微細気泡発生装置に、微細気泡の供給先に応じて発生させる微細気泡のサイズを変更させる請求項１から請求項５の何れか１項に記載の給湯システム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、給湯システムに関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来、微細気泡発生装置によって発生させた気泡を含む湯水を供給することができる給湯システムがある。このような給湯システムに関連する技術として、例えば、特許文献１には、浴槽に微細気泡発生装置を設置する構造が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－１６７３７１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来の微細気泡発生装置を備えた給湯システムにおいては、微細気泡発生装置は、直径が１μｍから１００μｍ程度のマイクロバブルと呼ばれるマイクロオーダーの微細気泡を発生させる。マイクロオーダーの微細気泡は、湯水への混合後の生存時間が短い。このため、従来の微細気泡発生装置を備えた給湯システムにおいては、微細気泡の供給先の近傍に微細気泡発生装置を設置する必要がある。例えば、浴槽へ微細気泡を供給する場合には、特許文献１のように浴槽に微細気泡発生装置を設置する、あるいは、浴槽近傍に微細気泡発生装置を設置する必要がある。このように、従来の微細気泡発生装置を備えた給湯システムにおいては、微細気泡の供給先に応じて、微細気泡発生装置の設置箇所が限定されてしまう。また、施工上の制限等によって微細気泡発生装置を設置できる箇所が限定された場合には、ユーザーが望む任意の供給先へ微細気泡を供給することが難しい。このように、従来の微細気泡発生装置を備えた給湯システムにおいては、ユーザーにとっての利便性および汎用性が乏しいという課題があった。
【０００５】
本開示は、上述のような課題を解決するためのものである。本開示の目的は、微細気泡を供給可能な給湯システムであって、ユーザーにとって利便性がより高く汎用性に優れた給湯システムを得ることである。
【課題を解決するための手段】
【０００６】
本開示に係る給湯システムは、浴室外に設置され、湯水を加熱する熱源ユニットと、
浴室外に設置され、前記熱源ユニットによって加熱された湯水を貯める貯湯タンクを内蔵するタンクユニットと、を備える。前記タンクユニット内には、浴室外の給湯端末へ湯水を供給する経路および前記貯湯タンクへ湯水を供給する経路の少なくとも一方に配置され、ナノオーダーの微細気泡を発生させる微細気泡発生装置が設けられている。
【発明の効果】
【０００７】
本開示によれば、微細気泡を供給可能な給湯システムであって、ユーザーにとって利便性がより高く汎用性に優れた給湯システムを得ることである。
【図面の簡単な説明】
【０００８】

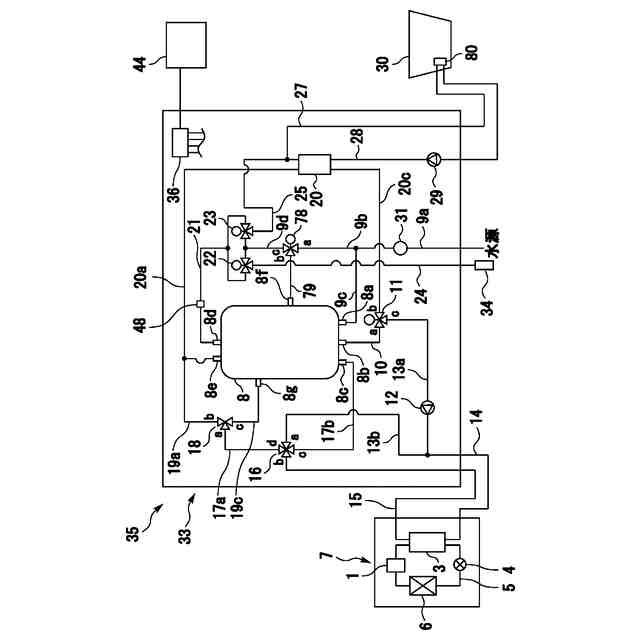

実施の形態１による給湯装置の全体構成を示す図である。

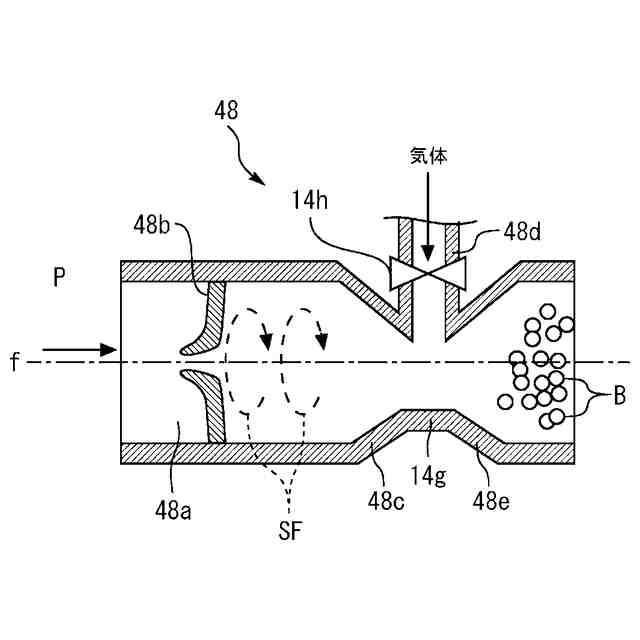

実施の形態１における微細気泡発生装置の構造を示す縦断面図である。

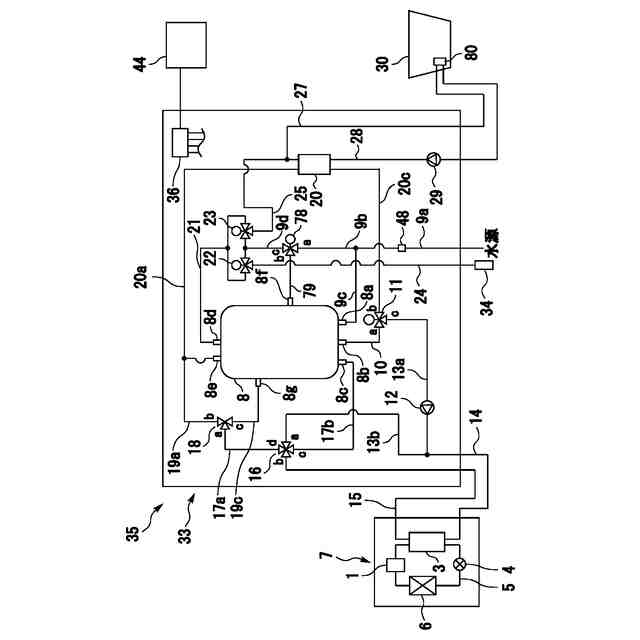

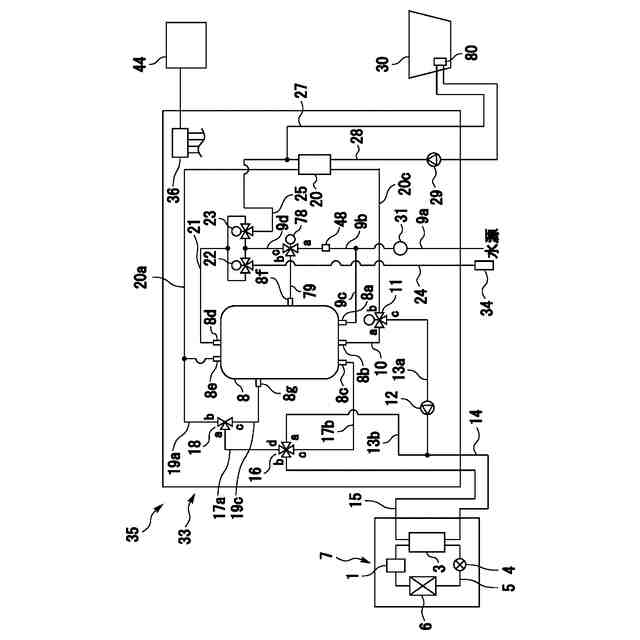

実施の形態１による給湯装置の第１変形例を示す図である。
実施の形態１による給湯装置の第２変形例を示す図である。
実施の形態１による給湯装置の第３変形例を示す図である。
実施の形態１による給湯装置の第４変形例を示す図である。
実施の形態１による給湯装置の第５変形例を示す図である。

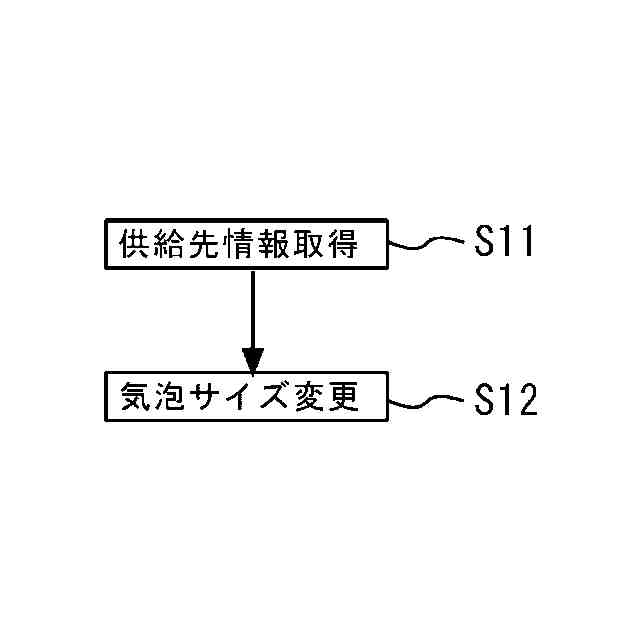

実施の形態１の微細気泡発生装置が微細気泡の供給先に応じて発生させる微細気泡のサイズを変更させる動作例を示すフローチャートである。
【発明を実施するための形態】
【０００９】
以下、添付の図面を参照して実施の形態について説明する。各図において、同一または相当する要素には同一の符号を付して、重複する説明は簡略化または省略する。以下の実施の形態は、本開示の趣旨を逸脱しない範囲で種々変形することが可能である。本開示には、以下の実施の形態によって開示される構成のあらゆる組み合わせおよび変形例が含まれ得る。なお、本開示において、「水」あるいは「湯水」との記載は、原則として、液体の水を意味し、低温の水から高温の湯までが含まれ得るものとする。
【００１０】
実施の形態１．
図１は、実施の形態１による給湯装置３５の全体構成を示す図である。図１に示すように、給湯装置３５は、タンクユニット３３、熱源ユニット７およびリモコン４４を備える。熱源ユニット７とタンクユニット３３との間は、熱源往き配管１４と熱源戻り配管１５と図示しない電気配線とを介して接続されている。タンクユニット３３には、制御手段に相当する制御装置３６が内蔵されている。タンクユニット３３および熱源ユニット７が備える各種弁類、ポンプ類等の作動は、これらと電気的に接続された制御装置３６により制御される。
（【００１１】以降は省略されています）
