公開番号2025158766
公報種別公開特許公報(A)
公開日2025-10-17
出願番号2024061631
出願日2024-04-05
発明の名称シート排出装置及び画像形成装置
出願人キヤノン株式会社
代理人弁理士法人近島国際特許事務所
主分類B65H 5/00 20060101AFI20251009BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】本発明によると、シートの積載性を向上することができる。
【解決手段】シート排出装置は、シートをシート排出方向に排出する排出部と、排出部によって排出されたシートを支持するシート支持部と、シート排出方向において排出部の下流に配置され、シートの表面の電荷を除去する第1除電ユニットと、シート排出方向において第1除電ユニットの下流に配置され、シートの表面の電荷を除去する第2除電ユニットと、を備える。第1除電ユニットは、シート排出方向に交差する交差方向に第1のピッチで並設される複数の第1除電部を有し、第2除電ユニットは、交差方向に第1のピッチとは異なる第2のピッチで並設される複数の第2除電部を有する。
【選択図】図3
特許請求の範囲【請求項１】
シートをシート排出方向に排出する排出部と、
前記排出部によって排出されたシートを支持するシート支持部と、
前記シート排出方向において前記排出部の下流に配置され、シートの表面の電荷を除去する第１除電ユニットと、
前記シート排出方向において前記第１除電ユニットの下流に配置され、シートの表面の電荷を除去する第２除電ユニットと、を備え、
前記第１除電ユニットは、前記シート排出方向に交差する交差方向に第１のピッチで並設される複数の第１除電部を有し、
前記第２除電ユニットは、前記交差方向に前記第１のピッチとは異なる第２のピッチで並設される複数の第２除電部を有する、
ことを特徴とするシート排出装置。
続きを表示（約 1,300 文字）【請求項２】
前記第１のピッチは、前記第２のピッチよりも長い、
ことを特徴とする請求項１に記載のシート排出装置。
【請求項３】
前記第１のピッチは、前記第２のピッチよりも短い、
ことを特徴とする請求項１に記載のシート排出装置。
【請求項４】
前記複数の第１除電部は、前記複数の第２除電部とは異なる材質から構成されている、
ことを特徴とする請求項１に記載のシート排出装置。
【請求項５】
前記複数の第１除電部は、ステンレス鋼から構成され、
前記複数の第２除電部は、アモルファス金属材料から構成される、
ことを特徴とする請求項４に記載のシート排出装置。
【請求項６】
前記第１除電ユニットは、前記複数の第１除電部を支持し、導電性を有する第１支持部を有し、
前記第２除電ユニットは、前記複数の第２除電部を支持し、導電性を有する第２支持部を有する、
ことを特徴とする請求項１に記載のシート排出装置。
【請求項７】
前記排出部は、第１ローラと、前記第１ローラと共にシートを挟持して搬送するニップ部を形成する第２ローラと、を有し、
前記第１除電ユニット及び前記第２除電ユニットは、前記ニップによって挟持されるシートに対して、共に前記第１ローラ側に配置されている、
ことを特徴とする請求項１に記載のシート排出装置。
【請求項８】
前記複数の第１除電部及び前記複数の第２除電部は、重力方向に延びている、
ことを特徴とする請求項１に記載のシート排出装置。
【請求項９】
シートをシート排出方向に排出する排出部と、
前記排出部によって排出されたシートを支持するシート支持部と、
前記シート排出方向において前記排出部の下流に配置され、シートの表面の電荷を除去する第１除電ユニットと、
前記シート排出方向において前記第１除電ユニットの下流に配置され、シートの表面の電荷を除去する第２除電ユニットと、を備え、
前記第１除電ユニットは、前記シート排出方向に交差する交差方向に並設される複数の上流除電部であって、互いに前記交差方向に隣接する第１上流除電部及び第２上流除電部を有する複数の上流除電部を有し、
前記第２除電ユニットは、前記交差方向に並設される複数の下流除電部であって、互いに前記交差方向に隣接する第１下流除電部及び第２下流除電部を有する複数の下流除電部を有し、
前記交差方向において、前記第１上流除電部と前記第２上流除電部との間の距離は、前記第１下流除電部と前記第２下流除電部との間の距離とは異なる、
ことを特徴とするシート排出装置。
【請求項１０】
シートに画像を形成する画像形成部と、
前記画像形成部によって画像が形成されたシートを排出する、請求項１乃至９のいずれか１項に記載のシート排出装置と、を備える、
ことを特徴とする画像形成装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、シートを排出するシート排出装置及びこれを備える画像形成装置に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
従来、トナー像が形成され、排出ローラ対によって排出されるシートを第１除電部及び第２除電部によって除電する画像形成装置が提案されている（特許文献１参照）。搬送方向において、第１除電部は、排出ローラ対の下流かつ上側に配置され、第２除電部は、排出ローラ対の上流かつ下側に配置されている。これら第１除電部及び第２除電部によって、シートの上面及び下面が除電される。第１除電部及び第２除電部は、シートの搬送方向と直交するシート幅方向に並んだ複数の除電ブラシをそれぞれ有している。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－０３０９１７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
近年、画像形成装置の高速化及び高機能化によって、排出されるシートを介して、単位時間あたりに排出トレイへ運ばれる静電気量が多くなっている。このため、上述した特許文献１に記載の第１除電部及び第２除電部では、シートに帯電した電荷を良好に除去できない場合があり、シート同士が吸着したり反発したりすることで排出トレイでのシートの積載性に問題がある場合があった。
【０００５】
本発明は、シートの積載性を向上可能なシート排出装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一態様は、シートをシート排出方向に排出する排出部と、前記排出部によって排出されたシートを支持するシート支持部と、前記シート排出方向において前記排出部の下流に配置され、シートの表面の電荷を除去する第１除電ユニットと、前記シート排出方向において前記第１除電ユニットの下流に配置され、シートの表面の電荷を除去する第２除電ユニットと、を備え、前記第１除電ユニットは、前記シート排出方向に交差する交差方向に第１のピッチで並設される複数の第１除電部を有し、前記第２除電ユニットは、前記交差方向に前記第１のピッチとは異なる第２のピッチで並設される複数の第２除電部を有する、ことを特徴とするシート排出装置である。
【０００７】
本発明の他の一態様は、シートをシート排出方向に排出する排出部と、前記排出部によって排出されたシートを支持するシート支持部と、前記シート排出方向において前記排出部の下流に配置され、シートの表面の電荷を除去する第１除電ユニットと、前記シート排出方向において前記第１除電ユニットの下流に配置され、シートの表面の電荷を除去する第２除電ユニットと、を備え、前記第１除電ユニットは、前記シート排出方向に交差する交差方向に並設される複数の上流除電部であって、互いに前記交差方向に隣接する第１上流除電部及び第２上流除電部を有する複数の上流除電部を有し、前記第２除電ユニットは、前記交差方向に並設される複数の下流除電部であって、互いに前記交差方向に隣接する第１下流除電部及び第２下流除電部を有する複数の下流除電部を有し、前記交差方向において、前記第１上流除電部と前記第２上流除電部との間の距離は、前記第１下流除電部と前記第２下流除電部との間の距離とは異なる、ことを特徴とするシート排出装置である。
【発明の効果】
【０００８】
本発明によると、シートの積載性を向上することができる。
【図面の簡単な説明】
【０００９】

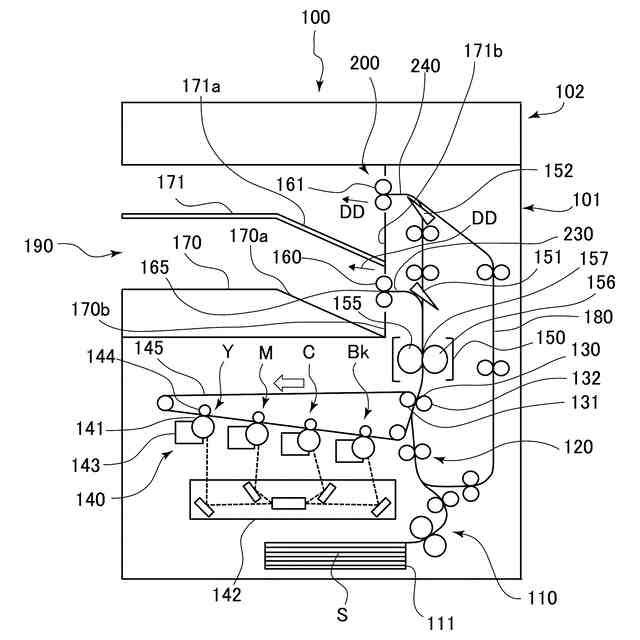

第１の実施の形態に係る画像形成装置の断面構成を示す全体概略図。

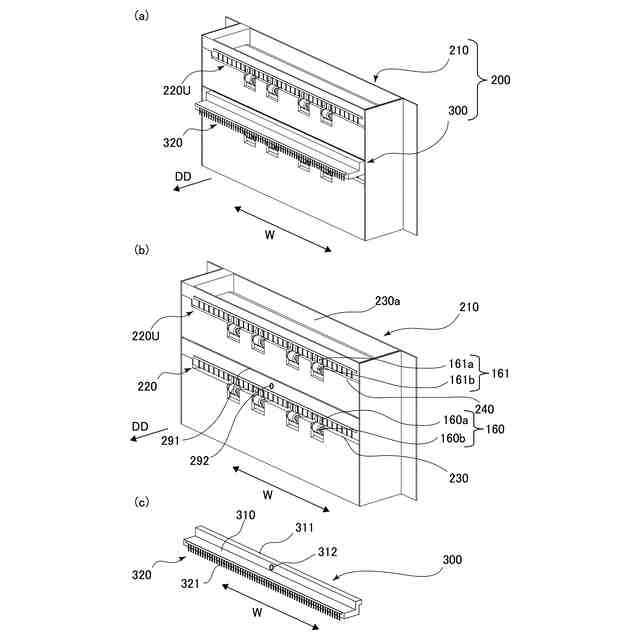

（ａ）はシート排出装置を示す斜視図、（ｂ）はシート排出装置本体を示す斜視図、（ｃ）は延長ユニットを示す斜視図。

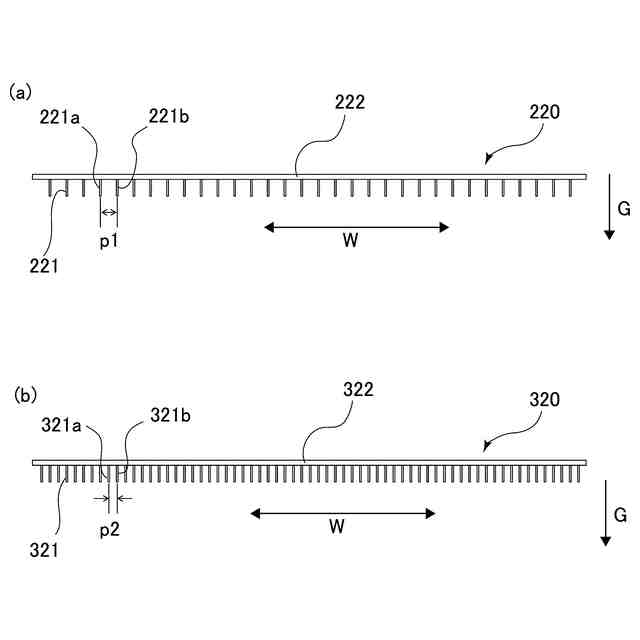

（ａ）は第１除電ユニットを示す正面図、（ｂ）は第２除電ユニットを示す正面図。

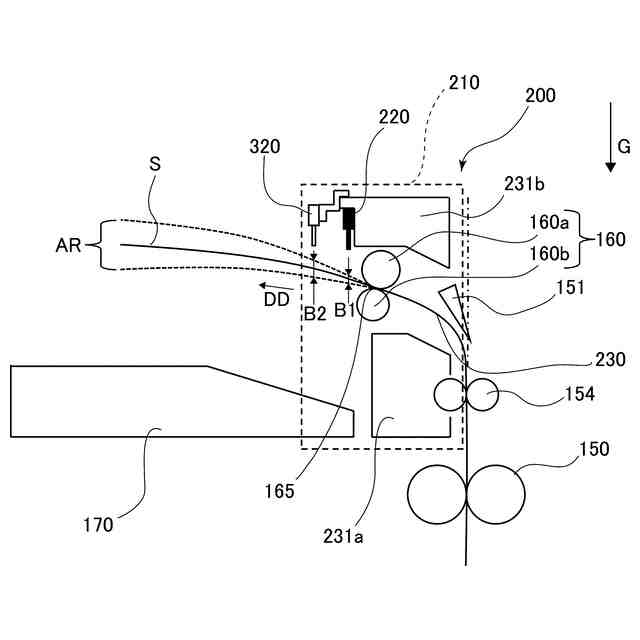

シート排出装置を示す断面図。

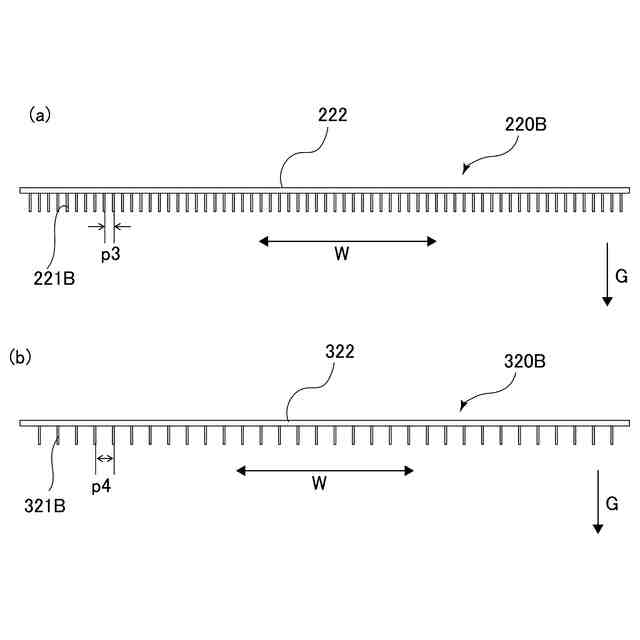

（ａ）は第２の実施の形態に係る第１除電ユニットを示す正面図、（ｂ）は第２除電ユニットを示す正面図。
【発明を実施するための形態】
【００１０】
＜第１の実施の形態＞
［全体構成］
まず、本発明の第１の実施の形態について説明する。図１は、第１の実施の形態に係る画像形成装置１００の断面構成を示す全体概略図である。画像形成装置１００は、記録材であるシートＳに画像を形成する画像形成部１４０と、給送ユニット１１０と、定着器１５０と、シート排出装置２００と、画像読取装置１０２と、を有している。また、画像形成装置１００は、画像形成部１４０を収容する筐体である装置本体１０１を備えている。
（【００１１】以降は省略されています）
