公開番号2025160473
公報種別公開特許公報(A)
公開日2025-10-22
出願番号2025130696,2023004553
出願日2025-08-05,2018-12-05
発明の名称撮像装置
出願人株式会社ニコン
代理人藤央弁理士法人
主分類H04N 23/88 20230101AFI20251015BHJP(電気通信技術)
要約【課題】ホワイトバランス調整の適正化を図ること。
【解決手段】撮像装置は、被写体の画像データを取得する取得部と、前記取得部によって取得された被写体の画像データに基づいて、前記被写体からの光の色温度を特定する特定部と、前記特定部によって特定された色温度に基づいて、前記被写体の画像データのホワイトバランスを調整する調整部と、前記被写体の画像データに、照明灯に照らされたLED発光体の画像データが含まれていると、前記特定部によって特定された色温度に基づいて、前記調整部によるホワイトバランスの調整済みの被写体の画像データの彩度を抑制する抑制部と、を有する。
【選択図】図2
特許請求の範囲【請求項１】
被写体の画像データを取得する取得部と、
前記取得部によって取得された被写体の画像データに基づいて、前記被写体からの光の色温度を特定する特定部と、
前記特定部によって特定された色温度に基づいて、前記被写体の画像データのホワイトバランスを調整する調整部と、
前記被写体の画像データに、照明灯に照らされたＬＥＤ発光体の画像データが含まれていると、前記特定部によって特定された色温度に基づいて、前記調整部によるホワイトバランスの調整済みの被写体の画像データの彩度を抑制する抑制部と、
を有する撮像装置。

発明の詳細な説明【参照による取り込み】
【０００１】
本出願は、平成２９年（２０１７年）１２月５日に出願された日本出願である特願２０１７－２３３３５４の優先権を主張し、その内容を参照することにより、本出願に取り込む。
続きを表示（約 2,400 文字）【技術分野】
【０００２】
本発明は、撮像装置、電子機器および彩度抑制プログラムに関する。
【背景技術】
【０００３】
ＬＥＤ（ＬｉｇｈｔＥｍｉｔｔｉｎｇＤｉｏｄｅ：発光ダイオード）を使用したＬＥＤ光源を検出し、検出したＬＥＤ光源の種類に基づいて、色補正を行う技術がある。この技術を用いてスタジアムなどで撮影を行う場合、環境光とＬＥＤ光源であるＬＥＤ看板の色が異なるため、環境光にＡＷＢ（ＡｕｔｏＷｈｉｔｅＢａｌａｎｃｅ）を実行すると、ＬＥＤ看板の画像が色づいてしまい、自然な色合いの画像にならない。
【先行技術文献】
【特許文献】
【０００４】
特開２０１２－１１９７８０号公報
【発明の概要】
【０００５】
本願において開示される技術の一側面となる撮像装置は、被写体の画像データを取得する取得部と、前記取得部によって取得された被写体の画像データに基づいて、前記被写体からの光の色温度を特定する特定部と、前記特定部によって特定された色温度に基づいて、前記被写体の画像データのホワイトバランスを調整する調整部と、前記被写体の画像データに、照明灯に照らされたＬＥＤ発光体の画像データが含まれていると、前記特定部によって特定された色温度に基づいて、前記調整部によるホワイトバランスの調整済みの被写体の画像データの彩度を抑制する抑制部と、を有する。
【０００６】
本願において開示される技術の一側面となる電子機器は、被写体の画像データを取得する取得部と、前記取得部によって取得された被写体の画像データに基づいて、前記被写体からの光の色温度を特定する特定部と、前記特定部によって特定された色温度に基づいて、前記被写体の画像データの色を調整する第１調整部と、前記被写体の画像データに、照明灯に照らされたＬＥＤ発光体の画像データが含まれていると、前記調整部による調整済の前記ＬＥＤ発光体の色情報に基づいて、前記第１調整部による調整済みの被写体の画像データの色を調整する第２調整部と、を有する。
【０００７】
また、本願において開示される技術の一側面となる彩度抑制プログラムは、被写体の画像データを取得する取得処理と、前記取得処理によって取得された被写体の画像データに基づいて、前記被写体からの光の色温度を特定する特定処理と、前記特定処理によって特定された色温度に基づいて、前記被写体の画像データのホワイトバランスを調整する調整処理と、前記被写体の画像データに、照明灯に照らされたＬＥＤ発光体の画像データが含まれていると、前記特定処理によって特定された色温度に基づいて、前記調整処理によるホワイトバランスの調整済みの被写体の画像データの彩度を抑制する抑制処理と、をプロセッサに実行させる。
【０００８】
また、本願において開示される技術の他の側面となる彩度抑制プログラムは、被写体の画像データを取得する取得処理と、前記取得処理によって取得された被写体の画像データに基づいて、前記被写体からの光の色温度を特定する特定処理と、前記特定処理によって特定された色温度に基づいて、前記被写体の画像データの色を調整する第１調整処理と、前記被写体の画像データに、照明灯に照らされたＬＥＤ発光体の画像データが含まれていると、前記調整処理による調整済の前記特定の発光体の色情報に基づいて、前記第１調整処理による調整済みの被写体の画像データの色を調整する第２調整処理と、をプロセッサに実行させる。
【図面の簡単な説明】
【０００９】
図１は、撮影シーンの一例を示す説明図である。

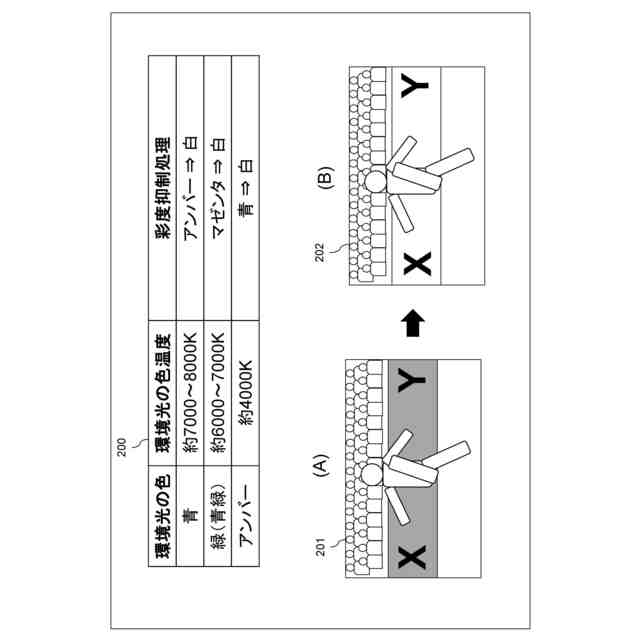

図２は、彩度抑制例を示す説明図である。
図３は、撮像装置のハードウェア構成例を示すブロック図である。
図４は、撮像装置の機能的構成例を示すブロック図である。

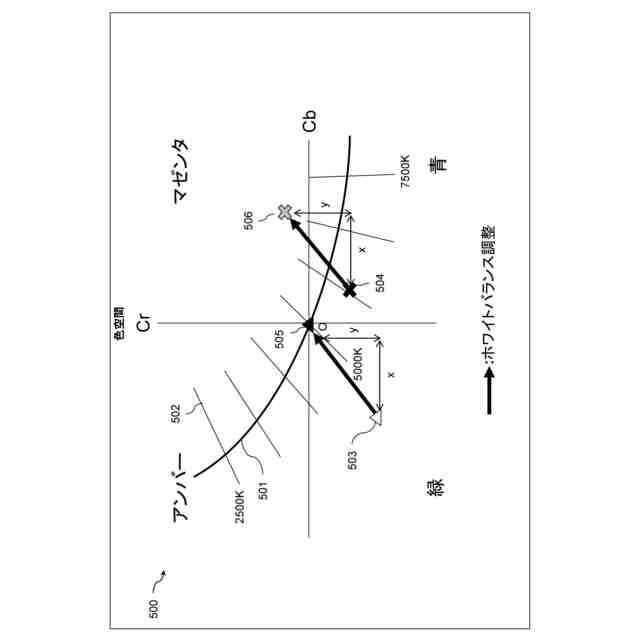

図５は、色空間と色温度との対応関係を示す説明図である。

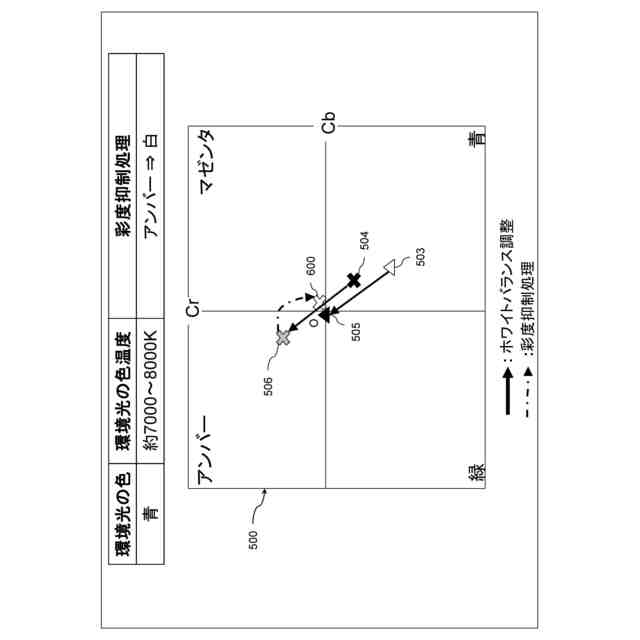

図６は、環境光の色が青である場合のホワイトバランス調整および彩度抑制処理を示す説明図である。
図７は、環境光の色が緑（青緑）である場合のホワイトバランス調整および彩度抑制処理を示す説明図である。

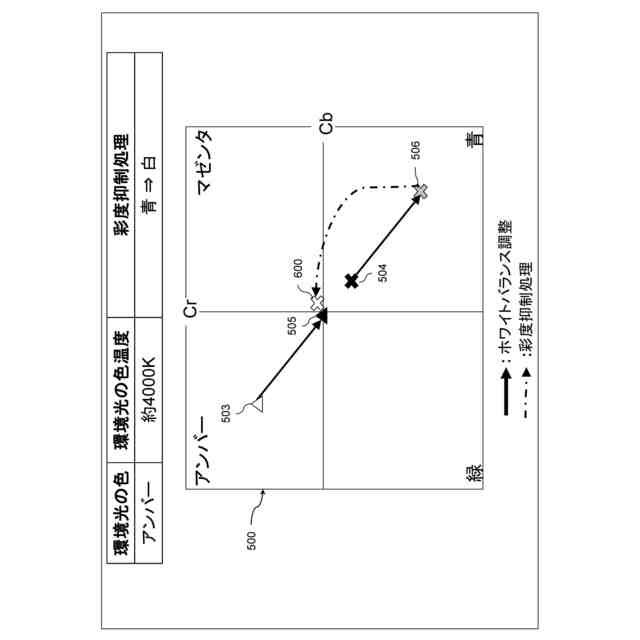

図８は、環境光の色がアンバーである場合のホワイトバランス調整および彩度抑制処理を示す説明図である。
図９は、本実施例の撮像装置による静止画の撮影処理手順例を示すフローチャート１である。
図１０は、動画撮影における高速サンプリングレート設定時におけるフレーム読出し例を示すタイムチャートである。
図１１は、本実施例の撮像装置による動画の撮影処理手順例を示すフローチャート１である。
図１２は、撮影システムのシステム構成例を示す説明図である。
図１３は、本実施例の撮像装置による静止画の撮影処理手順例を示すフローチャート２である。
図１４は、本実施例の撮像装置による静止画の撮影処理手順例を示すフローチャート２である。
【発明を実施するための形態】
【００１０】
＜撮影シーン例＞
図１は、撮影シーンの一例を示す説明図である。図１では、屋外のスタジアム１００でサッカーをプレイしているサッカー選手Ｐを撮影するシーンを例に挙げる。スタジアム１００は、照明灯１０１と、フィールド（グラウンド）１０２と、ＬＥＤ看板１０３と、を有する。夜になると、照明灯１０１が点灯し、サッカーをプレイすることが可能である。照明灯１０１には、たとえば、水銀灯やメタルハイドライドランプ、高圧ナトリウムランプが用いられる。照明灯１０１は、非ＬＥＤ光源である。
（【００１１】以降は省略されています）
