特許ウォッチ

公開番号2025147224
公報種別公開特許公報(A)
公開日2025-10-06
出願番号2025132459,2023529527
出願日2025-08-07,2022-03-04
発明の名称変倍光学系、光学機器、および変倍光学系の製造方法
出願人株式会社ニコン
代理人個人,個人,個人,個人
主分類G02B 15/20 20060101AFI20250926BHJP(光学)
要約【課題】小型軽量化を実現しつつ良好な光学性能を有する変倍光学系を提供する。
【解決手段】変倍光学系(ZL)は、光軸に沿って物体側から順に並んだ、正の屈折力を有する第1レンズ群(G1)と、負の屈折力を有する第2レンズ群(G2)と、正の屈折力を有する第3レンズ群(G3)と、負の屈折力を有する第4レンズ群(G4)と、負の屈折力を有する第5レンズ群(G5)とを有し、変倍の際に、隣り合う各レンズ群の間隔が変化し、第4レンズ群(G4)は、合焦の際に光軸に沿って移動する合焦レンズ群であり、以下の条件式を満足する。
0.11<f4/f5<0.70
但し、f4:第4レンズ群(G4)の焦点距離
f5:第5レンズ群(G5)の焦点距離
【選択図】図1
特許請求の範囲【請求項１】
光軸に沿って物体側から順に並んだ、正の屈折力を有する第１レンズ群と、負の屈折力を有する第２レンズ群と、正の屈折力を有する第３レンズ群と、負の屈折力を有する第４レンズ群と、負の屈折力を有する第５レンズ群とを有し、
変倍の際に、隣り合う各レンズ群の間隔が変化し、
前記第４レンズ群は、合焦の際に光軸に沿って移動する合焦レンズ群であり、
以下の条件式を満足する変倍光学系。
０．１１＜ｆ４／ｆ５＜０．７０
但し、ｆ４：前記第４レンズ群の焦点距離
ｆ５：前記第５レンズ群の焦点距離

発明の詳細な説明【技術分野】
【０００１】
本発明は、変倍光学系、光学機器、および変倍光学系の製造方法に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
従来から、写真用カメラ、電子スチルカメラ、ビデオカメラ等に適した変倍光学系が提案されている（例えば、特許文献１を参照）。このような変倍光学系においては、小型軽量化を実現しつつ良好な光学性能を得ることが難しい。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－２２８８０８号公報
【発明の概要】
【０００４】
第１の本発明に係る変倍光学系は、光軸に沿って物体側から順に並んだ、正の屈折力を有する第１レンズ群と、負の屈折力を有する第２レンズ群と、正の屈折力を有する第３レンズ群と、負の屈折力を有する第４レンズ群と、負の屈折力を有する第５レンズ群とを有し、変倍の際に、隣り合う各レンズ群の間隔が変化し、前記第４レンズ群は、合焦の際に光軸に沿って移動する合焦レンズ群であり、以下の条件式を満足する。
０．１１＜ｆ４／ｆ５＜０．７０
但し、ｆ４：前記第４レンズ群の焦点距離
ｆ５：前記第５レンズ群の焦点距離
【０００５】
第２の本発明に係る変倍光学系は、光軸に沿って物体側から順に並んだ、正の屈折力を有する第１レンズ群と、負の屈折力を有する第２レンズ群と、少なくとも１つのレンズ群を有して正の屈折力を有する中間群と、負の屈折力を有する合焦レンズ群と、少なくとも１つのレンズ群を有する後群とからなり、変倍の際に、隣り合う各レンズ群の間隔が変化し、前記合焦レンズ群は、合焦の際に光軸に沿って移動し、以下の条件式を満足する。
０．３０＜（－ｆ２）／ｆＭｔ＜０．８０
０．０１＜Ｂｆｗ／ｆｗ＜０．９５
但し、ｆ２：前記第２レンズ群の焦点距離
ｆＭｔ：望遠端状態における前記中間群の焦点距離
Ｂｆｗ：広角端状態における前記変倍光学系のバックフォーカス
ｆｗ：広角端状態における前記変倍光学系の焦点距離
【０００６】
本発明に係る光学機器は、上記変倍光学系を備えて構成される。
【０００７】
本発明に係る変倍光学系の製造方法は、光軸に沿って物体側から順に並んだ、正の屈折力を有する第１レンズ群と、負の屈折力を有する第２レンズ群と、正の屈折力を有する第３レンズ群と、負の屈折力を有する第４レンズ群と、負の屈折力を有する第５レンズ群とを有する変倍光学系の製造方法であって、変倍の際に、隣り合う各レンズ群の間隔が変化し、前記第４レンズ群は、合焦の際に光軸に沿って移動する合焦レンズ群であり、以下の条件式を満足するように、レンズ鏡筒内に各レンズを配置する。
０．１１＜ｆ４／ｆ５＜０．７０
但し、ｆ４：前記第４レンズ群の焦点距離
ｆ５：前記第５レンズ群の焦点距離
【図面の簡単な説明】
【０００８】
第１実施例に係る変倍光学系のレンズ構成を示す図である。

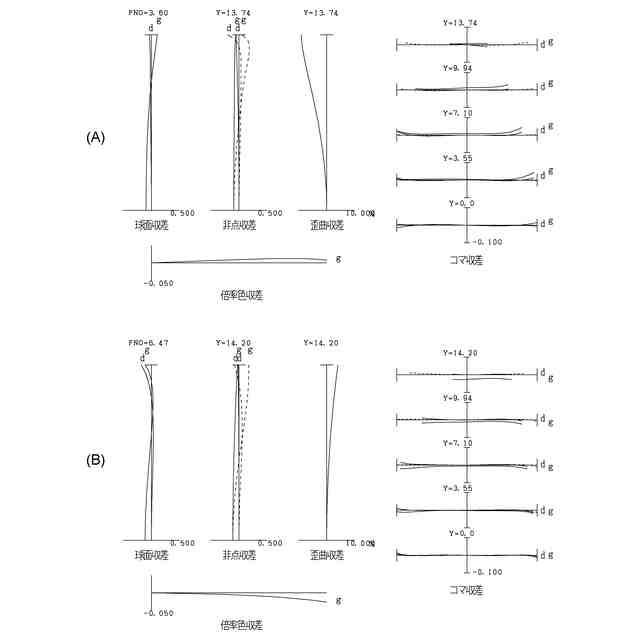

図２（Ａ）、図２（Ｂ）はそれぞれ、第１実施例に係る変倍光学系の広角端状態、望遠端状態における無限遠合焦時の諸収差図である。
第２実施例に係る変倍光学系のレンズ構成を示す図である。
図４（Ａ）、図４（Ｂ）はそれぞれ、第２実施例に係る変倍光学系の広角端状態、望遠端状態における無限遠合焦時の諸収差図である。
第３実施例に係る変倍光学系のレンズ構成を示す図である。

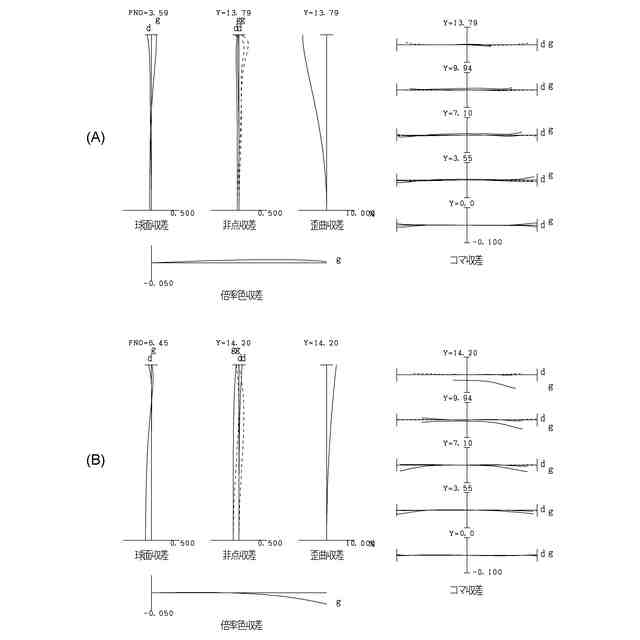

図６（Ａ）、図６（Ｂ）はそれぞれ、第３実施例に係る変倍光学系の広角端状態、望遠端状態における無限遠合焦時の諸収差図である。

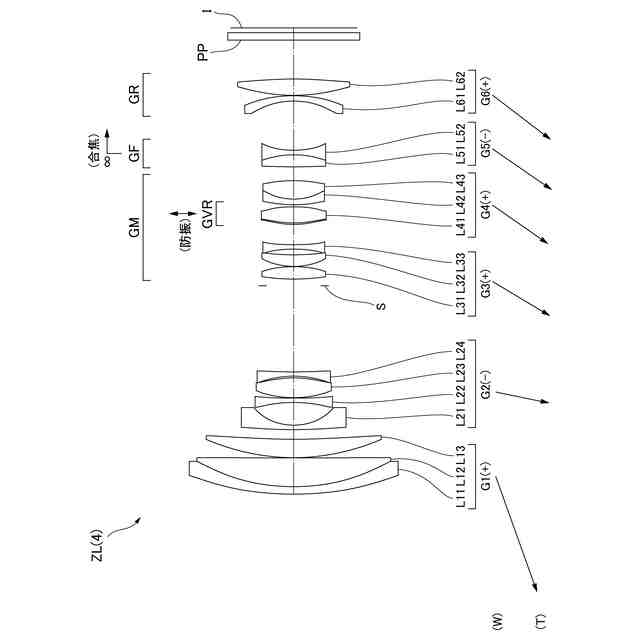

第４実施例に係る変倍光学系のレンズ構成を示す図である。
図８（Ａ）、図８（Ｂ）はそれぞれ、第４実施例に係る変倍光学系の広角端状態、望遠端状態における無限遠合焦時の諸収差図である。

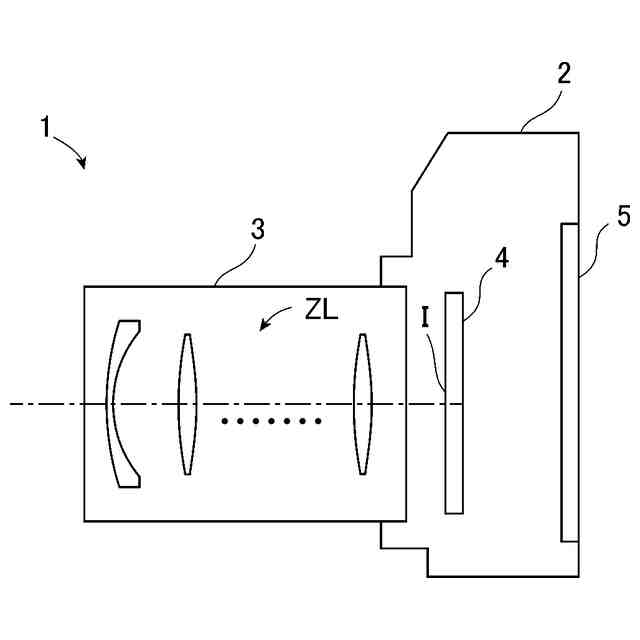

各実施形態に係る変倍光学系を備えたカメラの構成を示す図である。
第１実施形態に係る変倍光学系の製造方法を示すフローチャートである。
第２実施形態に係る変倍光学系の製造方法を示すフローチャートである。
【発明を実施するための形態】
【０００９】
以下、本発明に係る好ましい実施形態について説明する。まず、各実施形態に係る変倍光学系を備えたカメラ（光学機器）を図９に基づいて説明する。このカメラ１は、図９に示すように、本体２と、本体２に装着される撮影レンズ３により構成される。本体２は、撮像素子４と、デジタルカメラの動作を制御する本体制御部（不図示）と、液晶画面５とを備える。撮影レンズ３は、複数のレンズ群からなる変倍光学系ＺＬと、各レンズ群の位置を制御するレンズ位置制御機構（不図示）とを備える。レンズ位置制御機構は、レンズ群の位置を検出するセンサと、レンズ群を光軸に沿って前後に移動させるモータと、モータを駆動する制御回路などにより構成される。
【００１０】
被写体からの光は、撮影レンズ３の変倍光学系ＺＬにより集光されて、撮像素子４の像面Ｉ上に到達する。像面Ｉに到達した被写体からの光は、撮像素子４により光電変換され、デジタル画像データとして不図示のメモリに記録される。メモリに記録されたデジタル画像データは、ユーザの操作に応じて液晶画面５に表示することが可能である。なお、このカメラは、ミラーレスカメラでも、クイックリターンミラーを有した一眼レフタイプのカメラであっても良い。また、図９に示す変倍光学系ＺＬは、撮影レンズ３に備えられる変倍光学系を模式的に示したものであり、変倍光学系ＺＬのレンズ構成はこの構成に限定されるものではない。
（【００１１】以降は省略されています）
