公開番号2025161192
公報種別公開特許公報(A)
公開日2025-10-24
出願番号2024064175
出願日2024-04-11
発明の名称磁気トンネル接合素子及び磁気デバイス
出願人住友化学株式会社,国立大学法人東京科学大学
代理人個人,個人,個人
主分類H10N 50/20 20230101AFI20251017BHJP()
要約【課題】磁気トンネル接合の低消費電力化を可能とする磁気トンネル接合素子及び磁気デバイスを提供する。
【解決手段】磁気トンネル接合素子は、第1強磁性層と、第2強磁性層と、トンネル絶縁層と、金属窒化層と、第1導電層と、保護層と、を備える。金属窒化層は、一般式Z_1-xM_xW_yN_1-yで表され、Zは、Al、In、及び、Gaからなる群から選ばれる少なくとも1つの元素であり、Mは、Sc、B、C、Si、Gd、Cr、Zn、Y、La、Ce、Pr、Nd、Sm、Eu、Tb、Dy、Ho、Er、Tm、Yb、Ti、Hf、及び、Zrからなる群から選ばれる少なくとも1つの元素であり、Wは、O、S、Se、F、Cl、Br、及び、Iからなる群から選ばれる少なくとも1つの元素である。保護層は、Al、Si、及び、Tiからなる群から選ばれる少なくとも1つの金属元素の酸化物、金属元素の窒化物、金属元素の酸窒化物、又は、アモルファスシリコンを含む。
【選択図】図3
特許請求の範囲【請求項１】
磁化固定層である第１強磁性層と、
磁化自由層である第２強磁性層と、
前記第１強磁性層と前記第２強磁性層との間に介在するトンネル絶縁層と、
前記第２強磁性層上に設けられた金属窒化層と、
前記金属窒化層上に設けられた第１導電層と、
前記金属窒化層の露出面を覆う保護層と、を備え、
前記金属窒化層は、金属窒化物を含む膜であって、
ウルツ鉱型構造を有し、
一般式Ｚ
１－ｘ
Ｍ
ｘ
Ｗ
ｙ
Ｎ
１－ｙ
で表され、
Ｚは、Ａｌ、Ｉｎ、及び、Ｇａからなる群から選ばれる少なくとも１つの元素であり、
Ｍは、Ｓｃ、Ｂ、Ｃ、Ｓｉ、Ｇｄ、Ｃｒ、Ｚｎ、Ｙ、Ｌａ、Ｃｅ、Ｐｒ、Ｎｄ、Ｓｍ、Ｅｕ、Ｔｂ、Ｄｙ、Ｈｏ、Ｅｒ、Ｔｍ、Ｙｂ、Ｔｉ、Ｈｆ、及び、Ｚｒからなる群から選ばれる少なくとも１つの元素であり、
Ｗは、Ｏ、Ｓ、Ｓｅ、Ｆ、Ｃｌ、Ｂｒ、及び、Ｉからなる群から選ばれる少なくとも１つの元素であり、
０＜ｘ≦０．４５、及び、０＜ｙ≦０．４であり、
前記保護層は、Ａｌ、Ｓｉ、及び、Ｔｉからなる群から選ばれる少なくとも１つの金属元素の酸化物、前記金属元素の窒化物、前記金属元素の酸窒化物、又は、アモルファスシリコンを含む、
磁気トンネル接合素子。
続きを表示（約 310 文字）【請求項２】
Ｚは、Ａｌである、請求項１に記載の磁気トンネル接合素子。
【請求項３】
Ｚは、Ｉｎである、請求項１に記載の磁気トンネル接合素子。
【請求項４】
Ｚは、Ｇａである、請求項１に記載の磁気トンネル接合素子。
【請求項５】
前記第２強磁性層と前記金属窒化層との間に設けられた第２導電層を更に備える、請求項１～３のいずれか一項に記載の磁気トンネル接合素子。
【請求項６】
請求項１～３のいずれか一項に記載の磁気トンネル接合素子を備える、磁気デバイス。
【請求項７】
磁気ランダムアクセスメモリである、請求項５に記載の磁気デバイス。

発明の詳細な説明【技術分野】
【０００１】
本開示は、磁気トンネル接合素子及び磁気デバイスに関する。
続きを表示（約 2,800 文字）【背景技術】
【０００２】
磁気トンネル接合（ＭａｇｎｅｔｉｃＴｕｎｎｅｌＪｕｎｃｔｉｏｎ＝ＭＴＪ）が知られている（例えば、特許文献１又は特許文献２）。ＭＴＪは、室温において巨大な磁気抵抗効果を示すことから、ハードディスクドライブ（ＨＤＤ）に搭載されている磁気ヘッドや磁気ランダムアクセスメモリ（ＭＲＡＭ）などに採用されている。ＭＴＪは、二つの強磁性層の間に絶縁層が配置された構造を有する。絶縁層の厚さが非常に薄いため、トンネル効果により二つの強磁性層の間に微小の電流（トンネル電流）が流れる。二つの強磁性層が互いに平行のとき、ＭＴＪの電気抵抗が低くなり、トンネル電流が増加する。一方、二つの強磁性層が互いに反平行のとき、ＭＴＪの電気抵抗が高くなり、トンネル電流が減少する。ＭＴＪを採用したデバイスでは、一方の強磁性層の磁化方向を反強磁性層により固定するとともに、他方の強磁性層の磁化方向を自由に反転できるようにして、電気抵抗を変化させる。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－２２９７０６号公報
特開２０２２－０６９２４７号公報
特開２００７－２６１８８３号公報
【非特許文献】
【０００４】
HC Lee, “Influence of sputtering pressure on the microstructure evolution of AlN thin films prepared by reactive sputtering”, Thin Solid Films, Volume 261, Issues 1-2, 1 June 1995, Pages 148-153
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上述のＭＴＪにおいて、外部磁界を用いて電気抵抗を変化させるには、大きな電力が必要である。よって、低消費電力化が望まれている。
【０００６】
本開示は、ＭＴＪの低消費電力化を可能とする磁気トンネル接合素子及び磁気デバイスを提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明者らは、上記課題を解決すべく鋭意検討を進めたところ、ウルツ鉱型構造を有する特定の金属窒化物がＭＴＪの低消費電力化を可能とすることを見出し、本発明を想到した。
【０００８】
［１］
磁化固定層である第１強磁性層と、
磁化自由層である第２強磁性層と、
前記第１強磁性層と前記第２強磁性層との間に介在するトンネル絶縁層と、
前記第２強磁性層上に設けられた金属窒化層と、
前記金属窒化層上に設けられた第１導電層と、
前記金属窒化層の露出面を覆う保護層と、を備え、
前記金属窒化層は、金属窒化物を含む膜であって、
ウルツ鉱型構造を有し、
一般式Ｚ
１－ｘ
Ｍ
ｘ
Ｗ
ｙ
Ｎ
１－ｙ
で表され、
Ｚは、Ａｌ、Ｉｎ、及び、Ｇａからなる群から選ばれる少なくとも１つの元素であり、
Ｍは、Ｓｃ、Ｂ、Ｃ、Ｓｉ、Ｇｄ、Ｃｒ、Ｚｎ、Ｙ、Ｌａ、Ｃｅ、Ｐｒ、Ｎｄ、Ｓｍ、Ｅｕ、Ｔｂ、Ｄｙ、Ｈｏ、Ｅｒ、Ｔｍ、Ｙｂ、Ｔｉ、Ｈｆ、及び、Ｚｒからなる群から選ばれる少なくとも１つの元素であり、
Ｗは、Ｏ、Ｓ、Ｓｅ、Ｆ、Ｃｌ、Ｂｒ、及び、Ｉからなる群から選ばれる少なくとも１つの元素であり、
０＜ｘ≦０．４５、及び、０＜ｙ≦０．４であり、
前記保護層は、Ａｌ、Ｓｉ、及び、Ｔｉからなる群から選ばれる少なくとも１つの金属元素の酸化物、前記金属元素の窒化物、前記金属元素の酸窒化物、又は、アモルファスシリコンを含む、
磁気トンネル接合素子。
［２］
Ｚは、Ａｌである、［１］に記載の磁気トンネル接合素子。
［３］
Ｚは、Ｉｎである、［１］に記載の磁気トンネル接合素子。
［４］
Ｚは、Ｇａである、［１］に記載の磁気トンネル接合素子。
［５］
前記第２強磁性層と前記金属窒化層との間に設けられた第２導電層を更に備える、［１］～［４］のいずれか一項に記載の磁気トンネル接合素子。
［６］
［１］～［５］のいずれか一項に記載の磁気トンネル接合素子を備える、磁気デバイス。
［７］
磁気ランダムアクセスメモリである、［６］に記載の磁気デバイス。
【発明の効果】
【０００９】
本開示の一態様によれば、ＭＴＪの低消費電力化を可能とする磁気トンネル接合素子及び磁気デバイスが提供される。
【図面の簡単な説明】
【００１０】

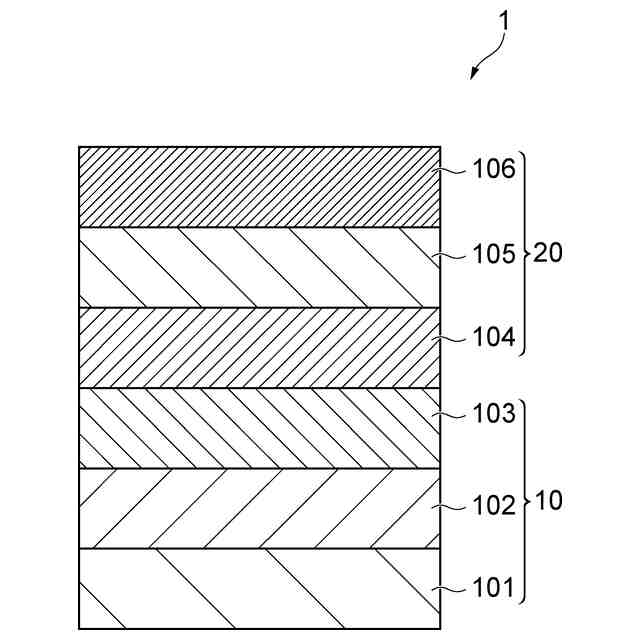

図１は、実施形態に係るＭＴＪ素子を示す断面図である。

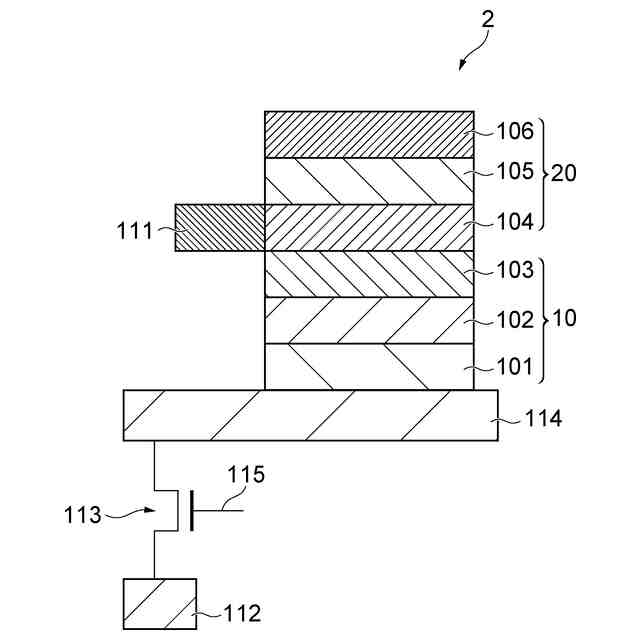

図２は、実施形態に係るＭＲＡＭの単一セルを示す断面図である。

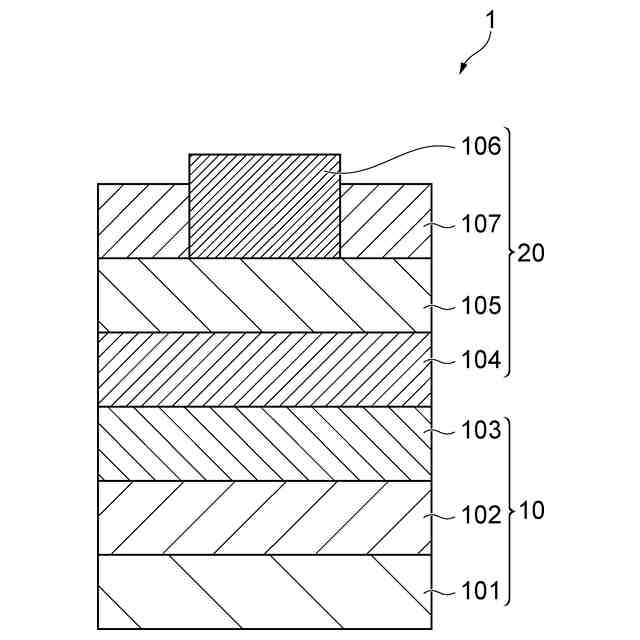

図３は、変形例に係るＭＴＪ素子を示す断面図である。
図４は、ＡＦＭを用いたＡｌ
０．７
Ｓｃ
０．３
Ｏ
０．０５
Ｎ
０．９５
膜の評価方法を説明する図である。
図５（ａ）は、書き込み領域及び書き込み電圧の説明図である。図５（ｂ）は、書き込み後の磁化状態を示すＭＦＭ像である。
図６（ａ）は、書き込み領域及び書き込み電圧の説明図である。図６（ｂ）は、書き込み後の表面形状を示すＡＦＭ像である。図６（ｃ）は、書き込み後の磁化状態を示す膜のＭＦＭ像である。

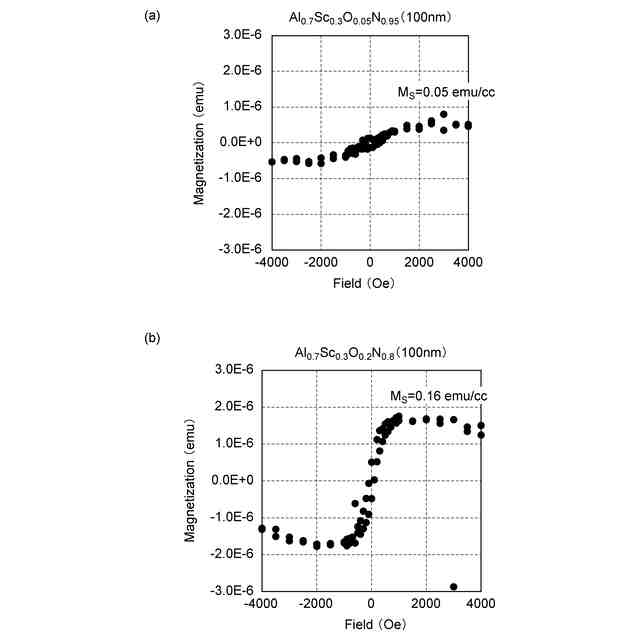

図７（ａ）は、Ａｌ
０．７
Ｓｃ
０．３
Ｏ
０．０５
Ｎ
０．９５
膜の磁化曲線を示すグラフである。図７（ｂ）は、Ａｌ
０．７
Ｓｃ
０．３
Ｏ
０．２
Ｎ
０．８
膜の磁化曲線を示すグラフである。
図８は、ＡｌＳｃＮ膜のＸ線回折の結果である。

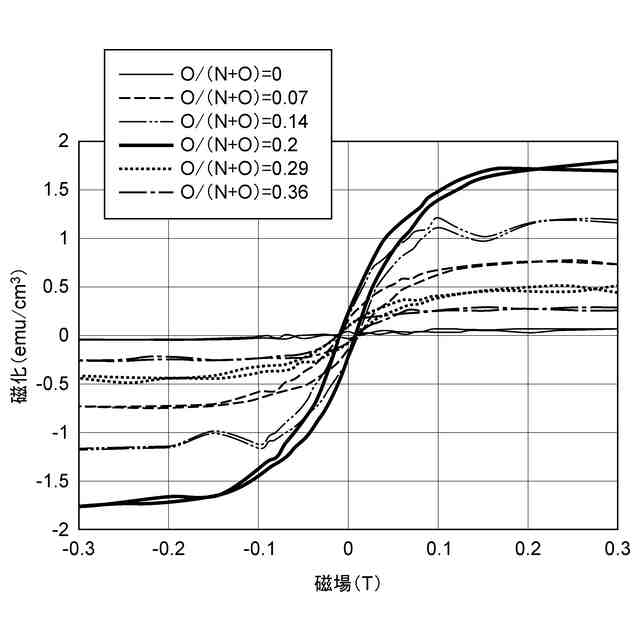

図９は、Ａｌ
０．７
Ｓｃ
０．３
Ｏ
ｙ
Ｎ
１－ｙ
膜の磁化曲線を示すグラフである。
図１０は、酸素置換量及び飽和磁化量の関係を示すグラフである。
図１１は、飽和磁化量の経時変化を示すグラフである。
【発明を実施するための形態】
（【００１１】以降は省略されています）
