公開番号2025161226
公報種別公開特許公報(A)
公開日2025-10-24
出願番号2024064237
出願日2024-04-11
発明の名称膜蒸留膜、膜蒸留膜の製造方法、膜蒸留モジュール、精製された液体の製造方法
出願人東京応化工業株式会社
代理人個人
主分類B01D 69/02 20060101AFI20251017BHJP(物理的または化学的方法または装置一般)
要約【課題】膜蒸留を行う場合に、透過流束及び除去率が高く、アルカリ耐性及びファウリング耐性に優れる膜蒸留膜と、当該膜蒸留膜の製造方法と、前述の膜蒸留膜を備える膜蒸留モジュールと、前述の膜蒸留膜を用いた膜蒸留による精製された液体の製造方法とを提供すること。
【解決手段】多孔質層、炭素材料層及び撥水層が、多孔質層が炭素材料層に接し、且つ炭素材料層が撥水層に接した状態で積層されており、多孔質層の炭素材料層と接していない主面である親水性主面の水の接触角が0°超10°未満であり、撥水層の主面である疎水性主面の水の接触角が100°超であり、ラマン分光法によって測定される炭素材料層のラマンスペクトルにおいて、sp³混成軌道成分に由来するDバンドのピーク面積(I_D)とsp²混成軌道成分に由来するGバンドのピーク面積(I_G)との比(I_D/I_G)が、0.1以上10以下である、膜蒸留膜を用いる。
【選択図】なし
特許請求の範囲【請求項１】
膜蒸留法において、精製対象の粗液体の蒸気を透過させることで、精製された液体を取得するために用いられる膜蒸留膜であって、

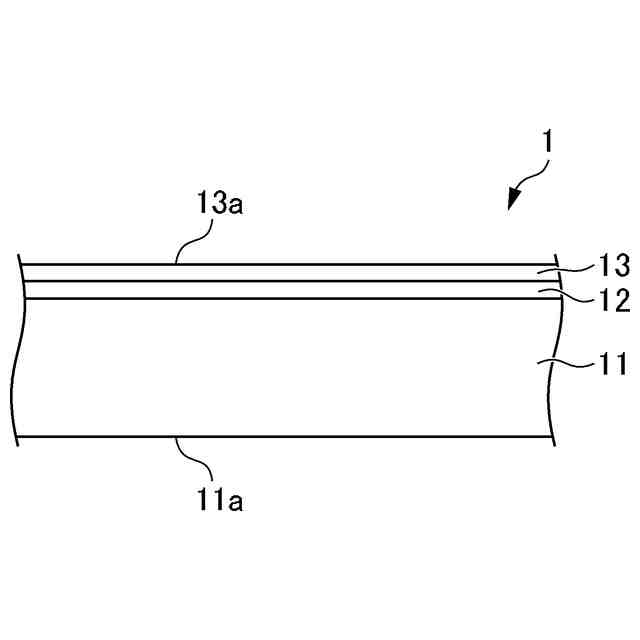

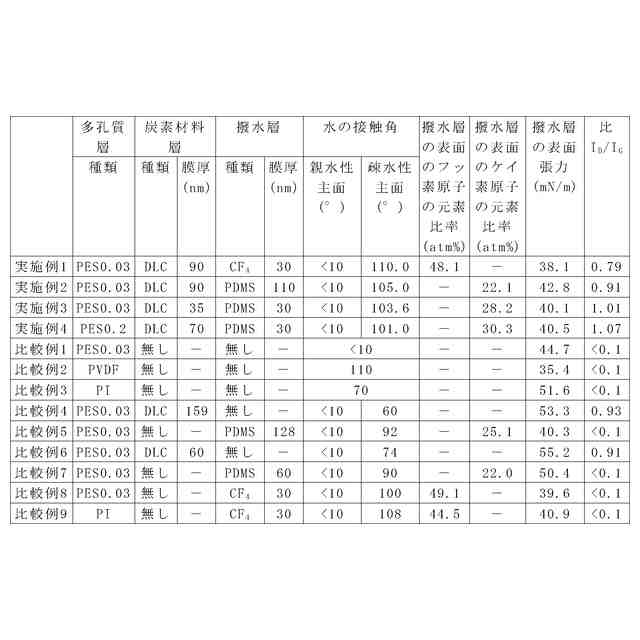

前記膜蒸留膜において、多孔質層、炭素材料層、及び撥水層が、前記多孔質層が前記炭素材料層に接し、且つ前記炭素材料層が前記撥水層に接した状態で積層されており、
前記多孔質層の前記炭素材料層と接していない主面である親水性主面の水の接触角が０°超１０°未満であり、
前記撥水層の主面である疎水性主面の水の接触角が、１００°超であり、
ラマン分光法によって測定される前記炭素材料層のラマンスペクトルにおいて、ｓｐ
３
混成軌道成分に由来するＤバンドのピーク面積（Ｉ
Ｄ
）と、ｓｐ
２
混成軌道成分に由来するＧバンドのピーク面積（Ｉ
Ｇ
）との比（Ｉ
Ｄ
／Ｉ
Ｇ
）が、０．１以上１０以下である、膜蒸留膜。
続きを表示（約 910 文字）【請求項２】
前記炭素材料層が、ダイヤモンドライクカーボン層であり、
前記撥水層が、フッ素化炭化水素、又は含ケイ素化合物を含むガスに由来するプラズマで前記炭素材料層を処理することにより形成されている、請求項１に記載の膜蒸留膜。
【請求項３】
前記撥水層の表面を構成する元素の比率において、フッ素原子の元素比率が１０ａｔｍ％以上であるか、又は、ケイ素原子の元素比率が１０ａｔｍ％以上である、請求項２に記載の膜蒸留膜。
【請求項４】

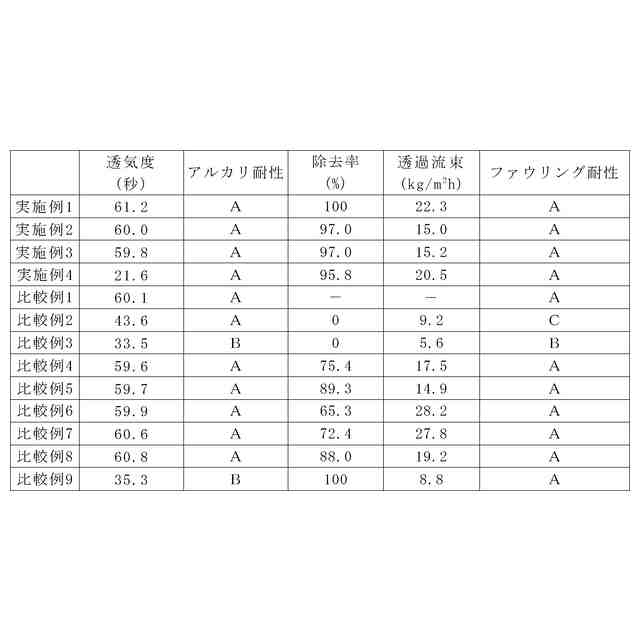

前記膜蒸留膜のガーレー透気度が、２０秒以上１５０秒以下である、請求項１に記載の膜蒸留膜。
【請求項５】
前記撥水層の厚さが、１０ｎｍ以上１μｍ以下である、請求項１に記載の膜蒸留膜。
【請求項６】
前記撥水層の表面張力が、７３ｍＮ／ｍ以下である、請求項１に記載の膜蒸留膜。
【請求項７】
前記多孔質層は、ポリエーテルスルホン、ポリフッ化ビニリデン、ポリテトラフルオロエチレン、ナイロン、ポリプロピレン及びポリスルホンからなる群から選択される少なくとも一種の樹脂材料からなる、請求項１に記載の膜蒸留膜。
【請求項８】
前記粗液体が、２０℃においてｐＨ１１以上のアルカリ液である、請求項１に記載の膜蒸留膜。
【請求項９】
前記粗液体を、膜蒸留法により精製する場合において、
前記膜蒸留膜を透過して回収される、単位面積及び単位時間あたりの前記精製された液体の量である透過流束が、１５ｋｇ／ｍ
２
・ｈ超である、請求項１に記載の膜蒸留膜。
【請求項１０】
請求項１～９のいずれか１項に記載の膜蒸留膜の製造方法であって、
前記多孔質層である未処理多孔質膜の表面に前記炭素材料層を形成する炭素材料層形成工程と、
前記炭素材料層の表面を、フッ素化炭化水素、又は含ケイ素化合物を含むガスに由来するプラズマで処理して前記撥水層を形成する、撥水層形成工程と、を有する、膜蒸留膜の製造方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、膜蒸留に用いられる膜蒸留膜と、当該膜蒸留膜の製造方法と、前述の膜蒸留膜を備える膜蒸留モジュールと、前述の膜蒸留膜を用いた膜蒸留による精製された液体の製造方法と、に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
膜蒸留法は、多孔質膜で隔てられた２つの液体の温度差から生じる蒸気圧により、多孔質膜に蒸気を透過させ粗液体を精製する方法である。膜蒸留法は、粗液体の精製において逆浸透膜法のように高い圧力を要しない。このため、膜蒸留法は、粗液体の精製の低コスト化に寄与することが期待されている（特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１１－２００７７０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
粗液体として、下水や工場から排出される工場排水等のアルカリ水を精製する場合、膜蒸留法に用いる多孔質膜（膜蒸留膜）には、アルカリ耐性が求められる。
また、粗液体が含有する、水以外の含有成分（例えば、アルカリ、有機物や微生物）の除去率が高いことも望まれる。
【０００５】
そして、粗液体の精製量（処理量）を多くするために、透過流束が高いことも望まれる。
ここで、膜蒸留法において、粗液体が含有する有機物や微生物等が多孔質膜（膜蒸留膜）に付着して膜が汚染されるファウリングが生じると、精製量（処理量）が低下する。このため、膜蒸留法に用いる多孔質膜（膜蒸留膜）には、有機物や微生物等が多孔質膜に付着するファウリングを抑制できること、すなわち、ファウリング耐性に優れることも望まれる。
【０００６】
本発明は、このような実情に鑑みてなされたものであり、膜蒸留を行う場合に、透過流束及び除去率が高く、アルカリ耐性及びファウリング耐性に優れる膜蒸留膜と、当該膜蒸留膜の製造方法と、前述の膜蒸留膜を備える膜蒸留モジュールと、前述の膜蒸留膜を用いた膜蒸留による精製された液体の製造方法とを提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明者らは、多孔質層、炭素材料層及び撥水層が、多孔質層が炭素材料層に接し、且つ炭素材料層が撥水層に接した状態で積層されており、多孔質層の炭素材料層と接していない主面である親水性主面の水の接触角が０°超１０°未満であり、撥水層の主面である疎水性主面の水の接触角が１００°超であり、ラマン分光法によって測定される炭素材料層のラマンスペクトルにおいて、ｓｐ
３
混成軌道成分に由来するＤバンドのピーク面積（Ｉ
Ｄ
）とｓｐ
２
混成軌道成分に由来するＧバンドのピーク面積（Ｉ
Ｇ
）との比（Ｉ
Ｄ
／Ｉ
Ｇ
）が、０．１以上１０以下である、膜蒸留膜を用いることによって、上記課題が解決されること見出し、本発明に至った。具体的には以下のものを提供する。
【０００８】
［１］膜蒸留法において、精製対象の粗液体の蒸気を透過させることで、精製された液体を取得するために用いられる膜蒸留膜であって、
前記膜蒸留膜において、多孔質層、炭素材料層、及び撥水層が、前記多孔質層が前記炭素材料層に接し、且つ前記炭素材料層が前記撥水層に接した状態で積層されており、
前記多孔質層の前記炭素材料層と接していない主面である親水性主面の水の接触角が０°超１０°未満であり、
前記撥水層の主面である疎水性主面の水の接触角が、１００°超であり、
ラマン分光法によって測定される前記炭素材料層のラマンスペクトルにおいて、ｓｐ
３
混成軌道成分に由来するＤバンドのピーク面積（Ｉ
Ｄ
）と、ｓｐ
２
混成軌道成分に由来するＧバンドのピーク面積（Ｉ
Ｇ
）との比（Ｉ
Ｄ
／Ｉ
Ｇ
）が、０．１以上１０以下である、膜蒸留膜。
【０００９】
［２］前記炭素材料層が、ダイヤモンドライクカーボン層であり、
前記撥水層が、フッ素化炭化水素、又は含ケイ素化合物を含むガスに由来するプラズマで前記炭素材料層を処理することにより形成されている、上記［１］に記載の膜蒸留膜。
【００１０】
［３］前記撥水層の表面を構成する元素の比率において、フッ素原子の元素比率が１０ａｔｍ％以上であるか、又は、ケイ素原子の元素比率が１０ａｔｍ％以上である、上記［１］又は［２］に記載の膜蒸留膜。
（【００１１】以降は省略されています）
