特許ウォッチ

公開番号2025162688
公報種別公開特許公報(A)
公開日2025-10-28
出願番号2024066035
出願日2024-04-16
発明の名称電磁波吸収体、及び電磁波吸収体形成用ペースト
出願人東京応化工業株式会社,国立大学法人東京大学
代理人個人
主分類H05K 9/00 20060101AFI20251021BHJP(他に分類されない電気技術)
要約【課題】高周波帯域において、電磁波の入射方向によらない良好な電磁波吸収特性を有する電磁波吸収体と、当該電磁波吸収体の製造に好適に使用される電磁波吸収体形成用ペーストとを提供すること。
【解決手段】磁性体材料と、カーボンナノチューブと、有機塩とを含む電磁波吸収層を含む電磁波吸収体を用いる。
【選択図】なし
特許請求の範囲【請求項１】
磁性体材料と、カーボンナノチューブと、有機塩とを含む電磁波吸収層を含む、電磁波吸収体。
続きを表示（約 870 文字）【請求項２】
前記磁性体材料が、イプシロン酸化鉄を含み、
前記イプシロン型酸化鉄は、ε－Ｆｅ
２
Ｏ
３
結晶、及び、結晶と空間群がε－Ｆｅ
２
Ｏ
３
と同じであって、ε－Ｆｅ
２
Ｏ
３
結晶のＦｅサイトの一部がＦｅ以外の元素Ｍで置換されたものであり、式ε－Ｍ
ｘ
Ｆｅ
２－ｘ
Ｏ
３
で表され、前記ｘが０超２未満である結晶から選択される１種以上である、請求項１に記載の電磁波吸収体。
【請求項３】
前記有機塩が、有機塩基塩を含む、請求項１に記載の電磁波吸収体。
【請求項４】
前記有機塩が、四級アンモニウム塩及び／又はイミダゾール塩を含む、請求項１に記載の電磁波吸収体。
【請求項５】
前記電磁波吸収層における前記有機塩以外の固形分の質量に対する、前記有機塩の質量の比率が１．０質量％以上である、請求項１に記載の電磁波吸収体。
【請求項６】
フィルム形状である、請求項１～５のいずれか１項に記載の電磁波吸収体。
【請求項７】
磁性体材料と、カーボンナノチューブと、有機塩とを含む、電磁波吸収体形成用ペースト。
【請求項８】
前記磁性体材料が、イプシロン酸化鉄を含み、
前記イプシロン型酸化鉄は、ε－Ｆｅ
２
Ｏ
３
結晶、及び、結晶と空間群がε－Ｆｅ
２
Ｏ
３
と同じであって、ε－Ｆｅ
２
Ｏ
３
結晶のＦｅサイトの一部がＦｅ以外の元素Ｍで置換されたものであり、式ε－Ｍ
ｘ
Ｆｅ
２－ｘ
Ｏ
３
で表され、前記ｘが０超２未満である結晶から選択される１種以上である、請求項７に記載の電磁波吸収体形成用ペースト。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電磁波吸収体と、電磁波吸収体形成用ペーストとに関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
携帯電話、無線ＬＡＮ、ＥＴＣシステム、高度道路交通システム、自動車走行支援道路システム、衛星放送等の種々の情報通信システムにおいて、高周波帯域の電磁波の使用が広がっている。しかし、高周波帯域の電磁波の利用の拡大には、電子部品同士の干渉による電子機器の故障や誤動作等を招く懸念がある。このような問題の対策として、不要な電磁波を電磁波吸収体により吸収する方法がとられている。
【０００３】
このため、高周波帯域の電磁波を利用するレーダー等においても、本来受信されるべきでない不要な電磁波の影響を軽減するために、電磁波吸収体が利用されている。
このような要求に応えるため、高周波数帯域の電磁波を良好に吸収できる電磁波吸収体が種々提案されている。具体例としては、例えば、カーボンナノコイル及び樹脂を含有する電磁波吸収シート（例えば、特許文献１）が知られている。
【０００４】
高周波帯域の電磁波の用途の中でも、自動車の運転支援システムについて研究が進んでいる。かかる自動車の運転支援システムでは、車間距離等を検知するための車載レーダーにおいて、７６ＧＨｚ帯域の電磁波が利用されている。そして、自動車の運転支援システムに限らず、種々の用途において、例えば１００ＧＨｚ以上の高周波数帯域の電磁波の利用が広がると予測される。このため、７６ＧＨｚ帯域やそれよりも高周波数帯域の電磁波を良好に吸収できる電磁波吸収体が望まれている。
【０００５】
このような要求に応えるため、高周波数帯域における広い範囲において良好に電磁波を吸収できる電磁波吸収体として、例えば、ε―Ｆｅ
２
Ｏ
３
系の鉄酸化物からなる磁性結晶を含む電磁波吸収層を備える電磁波吸収体が提案されている（例えば、特許文献２～３、非特許文献１～５）。
【先行技術文献】
【特許文献】
【０００６】
特開２００９－０６００６０号公報
特開２００８－２７７７２６号公報
ＷＯ０８/１４９７８５
【非特許文献】
【０００７】
Ａ．Ｎａｍａｉ，Ｓ．Ｓａｋｕｒａｉ，Ｍ．Ｎａｋａｊｉｍａ，Ｔ．Ｓｕｅｍｏｔｏ，Ｋ．Ｍａｔｓｕｍｏｔｏ，Ｍ．Ｇｏｔｏ，Ｓ．Ｓａｓａｋｉ，ａｎｄＳ．Ｏｈｋｏｓｈｉ，Ｊ．Ａｍ．Ｃｈｅｍ．Ｓｏｃ．，１３１，１１７０－１１７３（２００９）．
Ａ．Ｎａｍａｉ，Ｍ．Ｙｏｓｈｉｋｉｙｏ，Ｋ．Ｙａｍａｄａ，Ｓ．Ｓａｋｕｒａｉ，Ｔ．Ｇｏｔｏ，Ｔ．Ｙｏｓｈｉｄａ，ＴＭｉｙａｚａｋｉ，Ｍ．Ｎａｋａｊｉｍａ，Ｔ．Ｓｕｅｍｏｔｏ，Ｈ．Ｔｏｋｏｒｏ，ａｎｄＳ．Ｏｈｋｏｓｈｉ，ＮａｔｕｒｅＣｏｍｍｕｎｉｃａｔｉｏｎｓ，３，１０３５／１－６（２０１２）．
Ｓ．Ｏｈｋｏｓｈｉ，Ｓ．Ｋｕｒｏｋｉ，Ｓ．Ｓａｋｕｒａｉ，Ｋ．Ｍａｔｓｕｍｏｔｏ，Ｋ．Ｓａｔｏ，ａｎｄＳ．Ｓａｓａｋｉ，Ａｎｇｅｗ．Ｃｈｅｍ．Ｉｎｔ．Ｅｄ．，４６，８３９２－８３９５（２００７）．
Ａ．Ｎａｍａｉ，Ｋ．Ｏｇａｔａ，Ｍ．Ｙｏｓｈｉｋｉｙｏ，ａｎｄＳ．Ｏｈｋｏｓｈｉ，Ｂｕｌｌ．Ｃｈｅｍ．Ｓｏｃ．Ｊｐｎ．，９３，２０－２５（２０２０）．
Ｍ．Ｙｏｓｈｉｋｉｙｏ, Ｙ．Ｆｕｔａｋａｗａ, Ｒ．Ｓｈｉｍｏｈａｒａi，Ｙ．Ｉｋｅｄａ，Ｊ．ＭａcＤｏｕｇａｌｌ，Ａ．Ｎａｍａi，Ｓ．Ｏｈｋｏｓｈｉ,Ｃｈｅｍ．Ｐｈｙｓ．Ｌｅｔｔ．，８０３，１３９８２１（２０２２）．
【発明の概要】
【発明が解決しようとする課題】
【０００８】

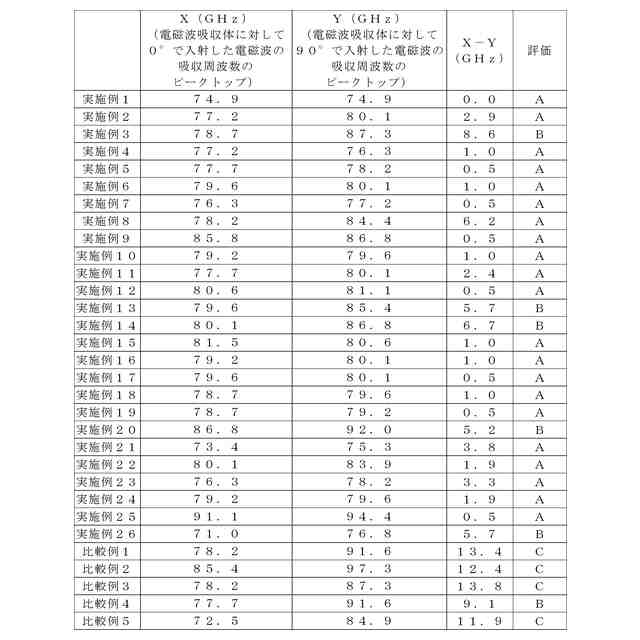

しかしながら、特許文献２に記載されるような電磁波吸収体では、ミリ波のような高周波帯数の電磁波を吸収させる際に、電磁波吸収体への電磁波の入射方向によって電磁波吸収特性が異なる場合がある。このため、高周波帯域において、電磁波の入射方向によらない良好な電磁波吸収特性を有する電磁波吸収体が強く望まれている。
【０００９】
本発明は、上記従来技術の問題点に鑑みなされたものであって、高周波帯域において、電磁波の入射方向によらない良好な電磁波吸収特性を有する電磁波吸収体と、当該電磁波吸収体の製造に好適に使用される電磁波吸収体形成用ペーストとを提供することを目的とする。
【課題を解決するための手段】
【００１０】
本発明者らは、磁性体材料と、カーボンナノチューブと、有機塩とを含む電磁波吸収層を含む電磁波吸収体を用いることにより、上記の課題を解決できることを見出し、本発明を完成するに至った。
（【００１１】以降は省略されています）

関連特許
