公開番号2025162380
公報種別公開特許公報(A)
公開日2025-10-27
出願番号2024065647
出願日2024-04-15
発明の名称鉄筋加工機及びその作動方法
出願人東陽建設工機株式会社
代理人弁理士法人航栄事務所
主分類B21D 7/00 20060101AFI20251020BHJP(本質的には材料の除去が行なわれない機械的金属加工;金属の打抜き)
要約【課題】鉄筋加工機の保守性を向上させること。
【解決手段】鉄筋加工機は、エアシリンダと、前記エアシリンダによって駆動される可動部と、前記エアシリンダへの空気の供給と前記エアシリンダから排出される空気の回収とを行うユニットと、前記ユニットに設けられた、前記回収された空気の排気口と、前記排気口に一端が接続された管状部材と、を備え、前記管状部材の他端は、前記回収された空気を、鉄筋の加工によって当該鉄筋から剥落する鉄粉が付着し得る前記鉄筋加工機の所定領域に噴射可能な位置に保持されている。

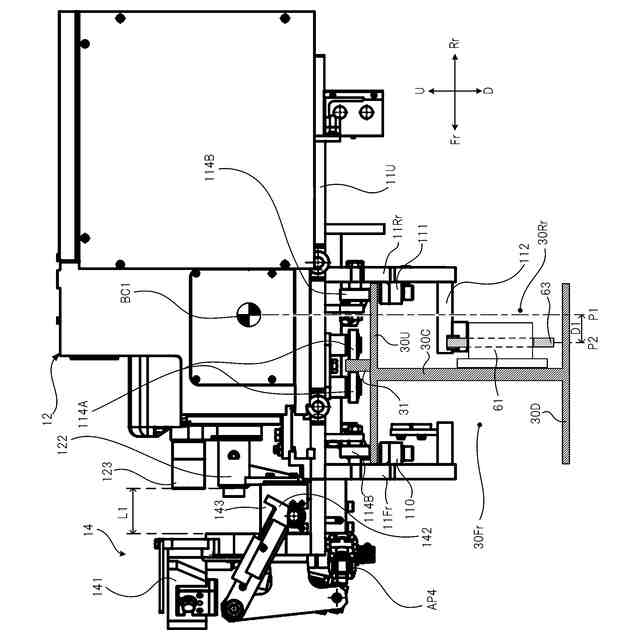

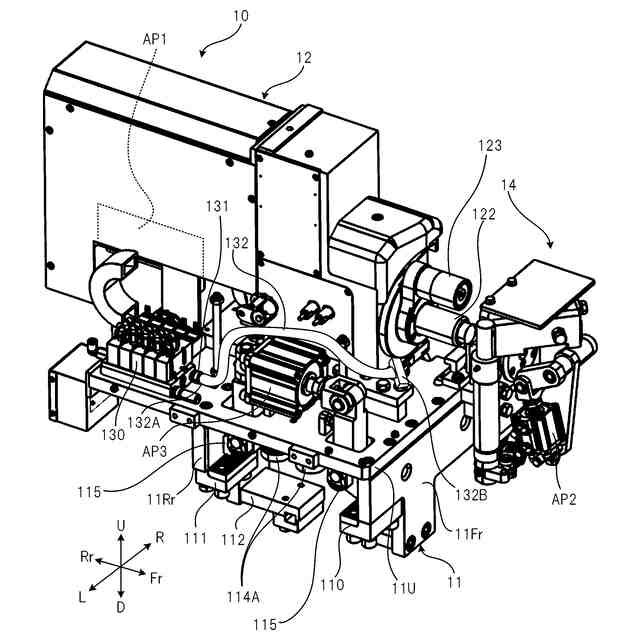

【選択図】図4
特許請求の範囲【請求項１】
鉄筋加工機であって、
エアシリンダと、
前記エアシリンダによって駆動される可動部と、
前記エアシリンダへの空気の供給と前記エアシリンダから排出される空気の回収とを行うユニットと、
前記ユニットに設けられた、前記回収された空気の排気口と、

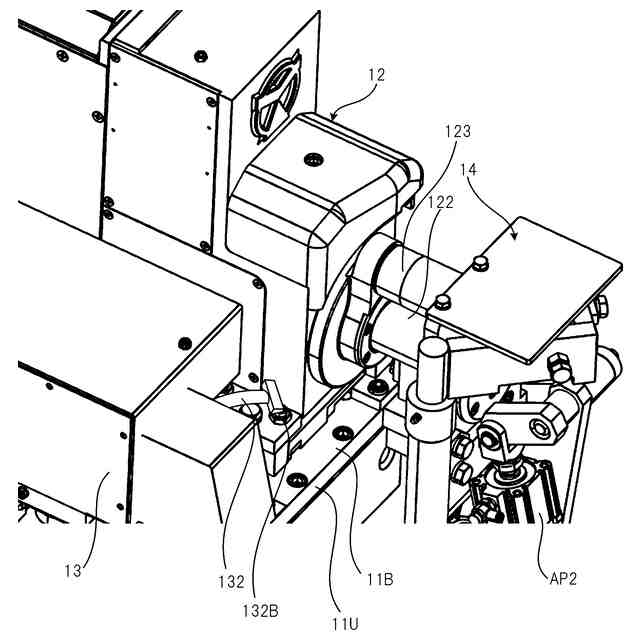

前記排気口に一端が接続された管状部材と、を備え、
前記管状部材の他端は、前記回収された空気を、鉄筋の加工によって当該鉄筋から剥落する鉄粉が付着し得る前記鉄筋加工機の所定領域に噴射可能な位置に保持されている鉄筋加工機。
続きを表示（約 770 文字）【請求項２】
請求項１に記載の鉄筋加工機であって、
前記エアシリンダは、異なるタイミングで作動する複数個が設けられ、
前記ユニットは、前記複数個のエアシリンダから異なるタイミングで回収した空気を前記排気口から排出する鉄筋加工機。
【請求項３】
請求項１又は２に記載の鉄筋加工機であって、
鉄筋の加工を行う加工ユニットを備え、
前記加工ユニットは、固定部材と、前記固定部材に対して移動可能な可動ユニットと、を含み、

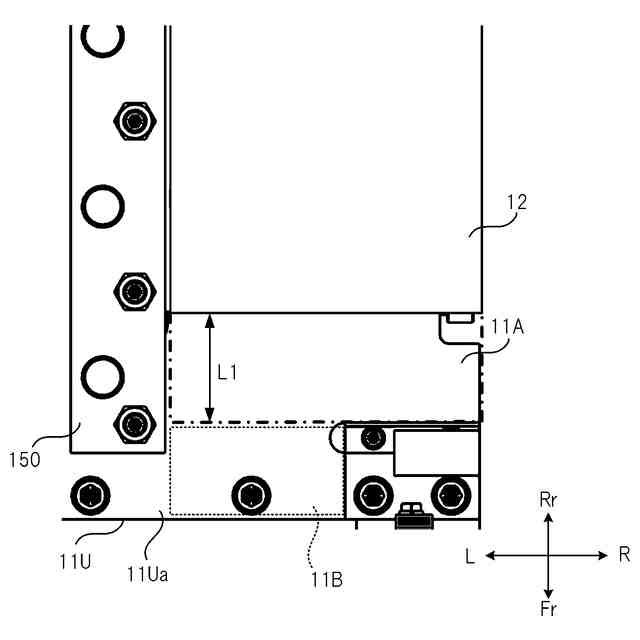

前記所定領域は、前記固定部材における前記可動ユニットの通過領域及び前記通過領域に隣接する隣接領域の少なくとも一方を含む鉄筋加工機。
【請求項４】
請求項３に記載の鉄筋加工機であって、
前記通過領域は、前記可動ユニットが可動範囲の一端に位置している状態で露出し、前記可動ユニットが可動範囲の他端に位置している状態で前記可動ユニットにより覆われ、
前記隣接領域は、前記可動ユニットが前記可動範囲の他端と一端のいずれにある状態でも露出する鉄筋加工機。
【請求項５】
請求項４に記載の鉄筋加工機であって、
前記可動ユニットは、支点部材と力点部材を含み、可動範囲の前記他端に位置している状態で、前記力点部材によって鉄筋を曲げ加工する鉄筋加工機。
【請求項６】
エアシリンダを含む鉄筋加工機の作動方法であって、
前記エアシリンダへの空気の供給と前記エアシリンダから排出される空気の回収とを行うユニットに設けられた、前記回収された空気の排気口から排出される空気を、鉄筋の加工によって当該鉄筋から剥落する鉄粉が付着し得る前記鉄筋加工機の所定領域に噴射する工程を有する鉄筋加工機の作動方法。

発明の詳細な説明【技術分野】
【０００１】
本開示の技術は、鉄筋加工機及びその作動方法に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
特許文献１には、上下に鉄筋を曲げることのできる鉄筋曲機が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００９－１２０２９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本開示の技術は、鉄筋加工機の保守性を向上させることを目的としている。
【課題を解決するための手段】
【０００５】
本開示の技術の一態様は以下の通りである。
【０００６】
（１）
鉄筋加工機であって、
エアシリンダと、
上記エアシリンダによって駆動される可動部と、
上記エアシリンダへの空気の供給と上記エアシリンダから排出される空気の回収とを行うユニットと、
上記ユニットに設けられた、上記回収された空気の排気口と、
上記排気口に一端が接続された管状部材と、を備え、
上記管状部材の他端は、上記回収された空気を、鉄筋の加工によってその鉄筋から剥落する鉄粉が付着し得る上記鉄筋加工機の所定領域に噴射可能な位置に保持されている鉄筋加工機。
【０００７】
（２）
（１）に記載の鉄筋加工機であって、
上記エアシリンダは、異なるタイミングで作動する複数個が設けられ、
上記ユニットは、上記複数個のエアシリンダから異なるタイミングで回収した空気を上記排気口から排出する鉄筋加工機。
【０００８】
（３）
（１）又は（２）に記載の鉄筋加工機であって、
鉄筋の加工を行う加工ユニットを備え、
上記加工ユニットは、固定部材と、上記固定部材に対して移動可能な可動ユニットと、を含み、
上記所定領域は、上記固定部材における上記可動ユニットの通過領域及び上記通過領域に隣接する隣接領域の少なくとも一方を含む鉄筋加工機。
【０００９】
（４）
（３）に記載の鉄筋加工機であって、
上記通過領域は、上記可動ユニットが可動範囲の一端に位置している状態で露出し、上記可動ユニットが可動範囲の他端に位置している状態で上記可動ユニットにより覆われ、
上記隣接領域は、上記可動ユニットが上記可動範囲の他端と一端のいずれにある状態でも露出する鉄筋加工機。
【００１０】
（５）
（４）に記載の鉄筋加工機であって、
上記可動ユニットは、支点部材と力点部材を含み、可動範囲の上記他端に位置している状態で、上記力点部材によって鉄筋を曲げ加工する鉄筋加工機。
（【００１１】以降は省略されています）
