公開番号2025165637
公報種別公開特許公報(A)
公開日2025-11-05
出願番号2024069822
出願日2024-04-23
発明の名称積層体の切断装置
出願人株式会社村田製作所
代理人個人,個人
主分類B26D 5/00 20060101AFI20251028BHJP(切断手工具;切断;切断機)
要約【課題】積層体の外面のうちのステージとは反対側の主面が十分に加熱されていないおそれがある。
【解決手段】積層体の切断装置10は、積層体を載置可能な載置面22Aを有する可動ステージ22と、可動ステージを加熱する電熱ヒータ23と、載置面22Aに直交する軸に沿って往復動作可能なカット刃33と、載置面22A上に載置された積層体の主面の温度を検出するサーモグラフィ43と、を備える。また、切断装置10の制御装置は、サーモグラフィ43が検出した積層体の主面の温度が規定温度以上である場合に、カット刃33を往復動作させる。
【選択図】図3
特許請求の範囲【請求項１】
切断対象としての積層体を載置可能な載置面を有する可動ステージと、
前記可動ステージを加熱するヒータと、
前記載置面に直交する軸に沿って往復動作可能なカット刃と、
前記載置面上に載置された積層体の主面の温度を検出する温度センサと、
前記温度センサが検出した前記主面の温度が予め定められた規定温度以上である場合に、前記カット刃を往復動作させる制御装置と、
を備える
積層体の切断装置。
続きを表示（約 590 文字）【請求項２】
前記可動ステージ内に埋め込まれている複数の前記ヒータを備え、
複数の前記ヒータは、前記載置面に平行な方向に並ぶように配置されている
請求項１に記載の積層体の切断装置。
【請求項３】
前記ヒータを第１ヒータとしたとき、
前記可動ステージの外部に設けられ、前記載置面を加熱する第２ヒータをさらに備える
請求項１に記載の積層体の切断装置。
【請求項４】
前記第２ヒータは、遠赤外線ヒータである
請求項３に記載の積層体の切断装置。
【請求項５】
前記制御装置は、
前記載置面の温度が設定温度となるように前記ヒータを制御し、
前記設定温度から前記温度センサが検出した前記主面の温度を減算した温度差が、１４．２度以下の正の値として定められた閾値以下である場合に、前記カット刃を往復動作させる
請求項１に記載の積層体の切断装置。
【請求項６】
前記制御装置は、
前記載置面の温度が設定温度となるように前記ヒータを制御し、
前記設定温度から前記温度センサが検出した前記主面の温度を減算した温度差が、５．１度以下の正の値として定められた閾値以下である場合に、前記カット刃を往復動作させる
請求項１に記載の積層体の切断装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、積層体の切断装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
特許文献１に記載の積層体の切断装置は、積層体を載置できるステージと、ステージ上に載置された積層体を切断するためのカッターと、を備えている。ステージは、加熱可能になっている。積層体を切断する際には、加熱状態のステージに積層体を載置して、その状態においてカッターで切断する。
【先行技術文献】
【特許文献】
【０００３】
特開昭６１－１４４８１０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の切断装置のように加熱したステージで積層体を加熱する場合には、加熱により軟化する樹脂成分が含まれている積層体は、ステージとの接触面から加熱されることになる。そのため、特許文献１に記載の切断装置では、積層体の外面のうちのステージとは反対側の主面が十分に加熱されていない、すなわち積層体全体が軟化していないおそれがある。
【課題を解決するための手段】
【０００５】
上記課題を解決するため、本発明の積層体の切断装置は、切断対象としての積層体を載置可能な載置面を有する可動ステージと、前記可動ステージを加熱するヒータと、前記載置面に直交する軸に沿って往復動作可能なカット刃と、前記載置面上に載置された積層体の主面の温度を検出する温度センサと、前記温度センサが検出した前記主面の温度が予め定められた規定温度以上である場合に、前記カット刃を往復動作させる制御装置と、を備える。
【発明の効果】
【０００６】
本発明によれば、積層体の外面が十分に加熱された状態で当該積層体を切断できる。
【図面の簡単な説明】
【０００７】
図１は、積層体の端面を示す部分平面図である。

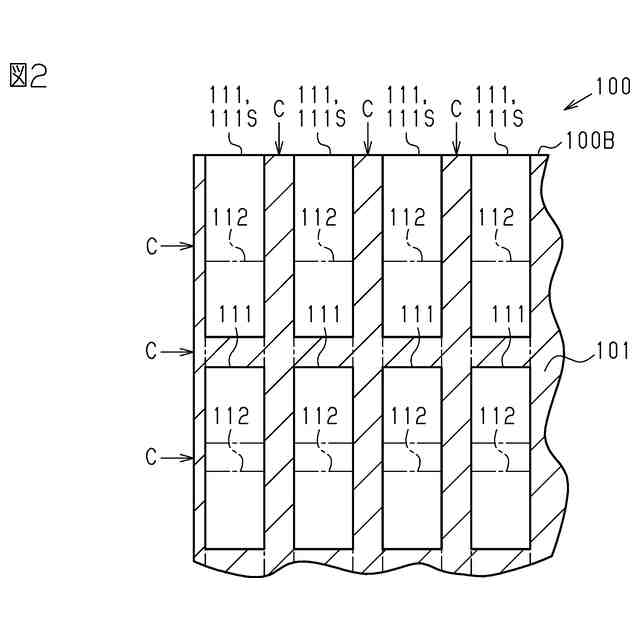

図２は、図１における２－２線での断面図である。
図３は、切断装置の正面図である。

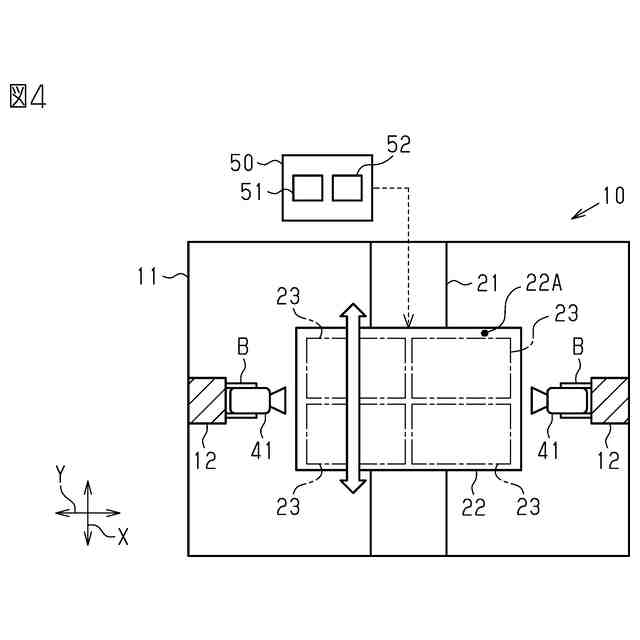

図４は、図３における４－４線での部分断面図である。
【発明を実施するための形態】
【０００８】
以下、積層体の切断装置の一実施形態を説明する。なお、図面は、理解を容易にするために構成要素を拡大して示している場合がある。また、構成要素の寸法比率は実際のものと、又は別の図面中のものと異なる場合がある。
【０００９】
＜積層体の構成＞
先ず、切断装置１０が切断対象とする積層体１００について説明する。
図１に示すように、積層体１００は、概ね四角形板状である。したがって、積層体１００は、主面１００Ａと、端面１００Ｂと、を有する。なお、「主面」とは、板状の物体の外表面を構成する平面のうちで、最も面積の大きい平面のことをいう。積層体１００の一辺の長さは、例えば１０センチメートル以上である。積層体１００の厚みは、例えば数ミリメートル程度である。
【００１０】
積層体１００は、誘電体１０１、複数の第１内部電極１１１、複数の第２内部電極１１２と、を備えている。誘電体１０１は、バリウム、チタン、カルシウム、亜鉛などのセラミック粒子と、バインダと、基材樹脂とを含んでいる。バインダは、例えば、アクリル樹脂、ビニル樹脂などである。基材樹脂は、例えば、エポキシ樹脂である。誘電体１０１は、全体としては四角形板状である。
（【００１１】以降は省略されています）
