公開番号2025167289
公報種別公開特許公報(A)
公開日2025-11-07
出願番号2024071765
出願日2024-04-25
発明の名称インダクタ部品
出願人株式会社村田製作所
代理人個人,個人,個人
主分類H01F 17/00 20060101AFI20251030BHJP(基本的電気素子)
要約【課題】隣接する第1、第2インダクタ配線間のショート耐性を高める。
【解決手段】インダクタ部品1は、第1導体層、第2導体層12、第1導体層上に設けられ、第1方向において第1、第2導体層の間に位置すると共に、第1方向に沿った第1旋回軸周りに延在する第1インダクタ配線及び第2導体層上に設けられ、第1方向において第1インダクタ配線との間に第2導体層が位置すると共に、第1方向に沿った第2旋回軸A2周りに延在する第2インダクタ配線22を備える。第1導体層は、第1旋回軸周りに延在する第1本体部及び第1本体部から第2方向Xに沿って第1旋回軸から離れる方向に延びる第1突出部112を含む。第2導体層は、第2旋回軸周りに延在する第2本体部121及び第2本体部から第3方向Yに沿って第2旋回軸から離れる方向に延びると共に、第1方向に沿って見たときに第1突出部と重ならない位置にある第2突出部122を含む。
【選択図】図4
特許請求の範囲【請求項１】
第１仮想平面に位置する第１導体層と、
前記第１仮想平面に対して平行に隣接する第２仮想平面に位置する第２導体層と、
前記第１導体層上に設けられ、前記第１仮想平面および前記第２仮想平面に対して交差する第１方向において前記第１導体層および前記第２導体層の間に位置すると共に、前記第１方向に沿った第１旋回軸まわりに延在する第１インダクタ配線と、
前記第２導体層上に設けられ、前記第１方向において前記第１インダクタ配線との間に前記第２導体層が位置すると共に、前記第１方向に沿った第２旋回軸まわりに延在する第２インダクタ配線と
を備え、
前記第１導体層は、
前記第１旋回軸まわりに延在する第１本体部と、
前記第１本体部から前記第１方向に交差する第２方向に沿って前記第１旋回軸から離れる方向に延びる第１突出部と
を含み、
前記第２導体層は、
前記第２旋回軸まわりに延在する第２本体部と、
前記第２本体部から前記第１方向に交差する第３方向に沿って前記第２旋回軸から離れる方向に延びると共に、前記第１方向に沿って見たときに前記第１突出部と重ならない位置にある第２突出部と
を含む、インダクタ部品。
続きを表示（約 1,700 文字）【請求項２】
前記第１方向に沿って見たとき、
前記第１旋回軸と前記第２方向に交差する方向における前記第１突出部の中心とを結ぶ仮想直線を第１仮想直線とし、前記第２旋回軸と前記第３方向に交差する方向における前記第２突出部の中心とを結ぶ仮想直線を第２仮想直線とすると、
前記第１仮想直線と前記第２仮想直線とが、８０度から１１０度の角度を成している、請求項１に記載のインダクタ部品。
【請求項３】
前記第１導体層、前記第２導体層、前記第１インダクタ配線および前記第２インダクタ配線が内部に位置する素体と、
前記第１導体層上に設けられ、前記第１方向において前記第１導体層に対して前記第１インダクタ配線の反対側に位置する第１絶縁層と、
前記第２導体層上に設けられ、前記第１方向において前記第２導体層に対して前記第２インダクタ配線の反対側に位置する第２絶縁層と
を備え、
前記第１突出部は、前記第１方向に沿って見たときに、前記第１絶縁層の前記第２方向の端部よりも前記第１旋回軸の近くに位置し、
前記第２突出部は、前記第１方向に沿って見たときに、前記第２絶縁層の前記第３方向の端部よりも前記第２旋回軸の近くに位置する、請求項１または２に記載のインダクタ部品。
【請求項４】
前記素体が、前記第２方向に交差する側面を有し、
前記第２導体層が、前記側面に対向する部分に設けられた複数の突出部を有する、請求項３に記載のインダクタ部品。
【請求項５】
前記第１導体層は、１．０μｍ未満の前記第１方向の寸法である厚みを有し、
前記第１導体層の前記厚みは、前記第１インダクタ配線の前記厚みの１／１００よりも小さい、請求項１または２に記載のインダクタ部品。
【請求項６】
前記第１導体層および前記第２導体層の各々が、前記第１方向に沿って積層された複数の層を含む、請求項１または２に記載のインダクタ部品。
【請求項７】
前記第１突出部から前記第１方向に沿って前記第２仮想平面に向かって延びると共に、前記第１方向の寸法である厚みが前記第１インダクタ配線の前記厚みよりも大きい第３絶縁層を備える、請求項１または２に記載のインダクタ部品。
【請求項８】
磁性材料を含み、前記第１インダクタ配線および前記第２インダクタ配線が内部に位置する素体と、
前記素体の前記第１方向に交差する外面に設けられた外部端子と、
前記素体の内部に位置する垂直配線および第４絶縁層と
を備え、
前記第１インダクタ配線および前記第２インダクタ配線を含む全てのインダクタ配線のうち、前記第２インダクタ配線が、前記第１方向において最も前記外部端子の近くに位置しており、
前記垂直配線が、前記第１方向に延びて、前記第２方向において前記素体の磁性材料と接触した状態で、前記第２インダクタ配線と前記外部端子とを接続し、
前記第４絶縁層が、前記第２インダクタ配線と前記素体の磁性材料との間に位置する、請求項１または２に記載のインダクタ部品。
【請求項９】
磁性材料を含み、前記第１導体層、前記第２導体層、前記第１インダクタ配線および前記第２インダクタ配線が内部に位置する素体を備え、
前記第１突出部の前記第２方向の両端のうち、前記第１本体部から遠い方の先端部が、前記磁性材料と接している、請求項１または２に記載のインダクタ部品。
【請求項１０】
前記第１導体層、前記第２導体層、前記第１インダクタ配線および前記第２インダクタ配線が内部に位置する素体を備え、
前記素体が、前記第２方向に交差する側面を有し、
前記第１突出部の前記第２方向の両端のうち、前記第１本体部から遠い方の先端部が、前記側面から露出し、少なくとも１つの絶縁層に接している、請求項１または２に記載のインダクタ部品。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、インダクタ部品に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
特許文献１は、スパイラル配線を備えるインダクタ部品を開示する。特許文献１のインダクタ部品では、スパイラル配線は、第１方向に沿って積層された第１磁性層および第２磁性層の間に配置されている。
【先行技術文献】
【特許文献】
【０００３】
特許６９２２８７１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
複数の特許文献１のインダクタ部品を第１方向に積層させる場合、特許文献１のインダクタ部品には、第１方向に隣接するインダクタ部品のスパイラル配線間のショート耐性を高める点において、改善の余地がある。
【０００５】
本開示は、第１仮想平面に位置する第１インダクタ配線と、第１仮想平面に平行に隣接する第２仮想平面に位置する第２インダクタ配線との間のショート耐性を高めることが可能なインダクタ部品を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の一態様のインダクタ部品は、
第１仮想平面に位置する第１導体層と、
前記第１仮想平面に対して平行に隣接する第２仮想平面に位置する第２導体層と、
前記第１導体層上に設けられ、前記第１仮想平面および前記第２仮想平面に対して交差する第１方向において前記第１導体層および前記第２導体層の間に位置すると共に、前記第１方向に沿った第１旋回軸まわりに延在する第１インダクタ配線と、
前記第２導体層上に設けられ、前記第１方向において前記第１インダクタ配線との間に前記第２導体層が位置すると共に、前記第１方向に沿った第２旋回軸まわりに延在する第２インダクタ配線と
を備え、
前記第１導体層は、
前記第１旋回軸まわりに延在する第１本体部と、
前記第１本体部から前記第１方向に交差する第２方向に沿って前記第１旋回軸から離れる方向に延びる第１突出部と
を含み、
前記第２導体層は、
前記第２旋回軸まわりに延在する第２本体部と、
前記第２本体部から前記第1方向に交差する第３方向に沿って前記第２旋回軸から離れる方向に延びると共に、前記第１方向に沿って見たときに前記第１突出部と重ならない位置にある第２突出部と
を含む。
【発明の効果】
【０００７】
前記態様のインダクタ部品によれば、第１仮想平面に位置する第１インダクタ配線と、第１仮想平面に平行に隣接する第２仮想平面に位置する第２インダクタ配線との間のショート耐性を高めることができる。
【図面の簡単な説明】
【０００８】

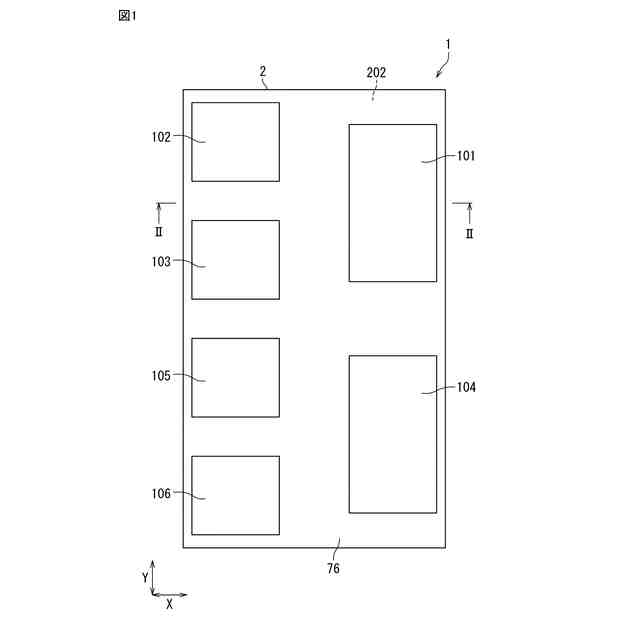

本開示の一態様のインダクタ部品を示す平面図。

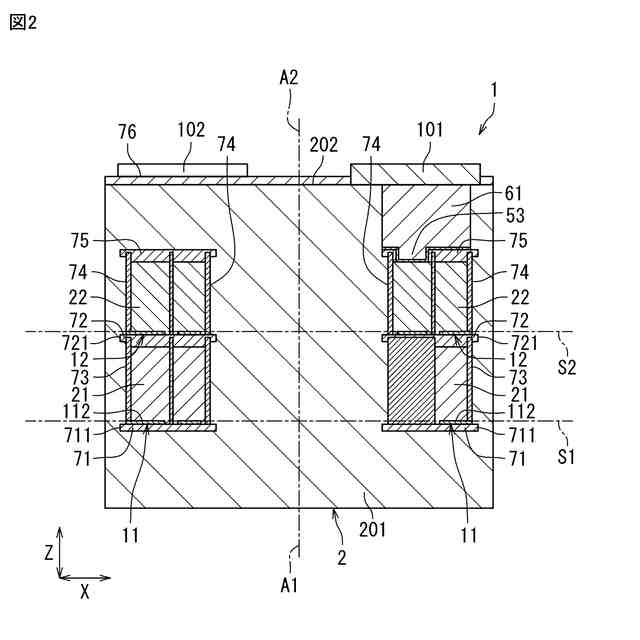

図１のＩＩ－ＩＩ線に沿った断面図。

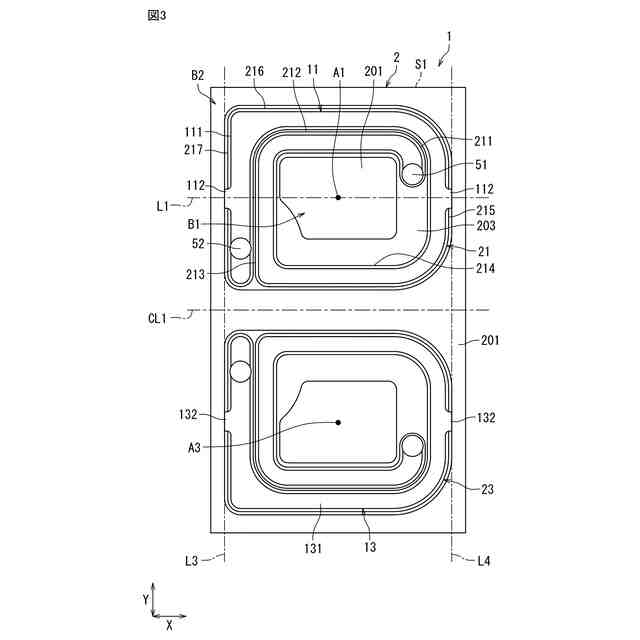

図１のインダクタ部品の第１インダクタ配線および第３インダクタ配線の層を説明するための平面模式図。

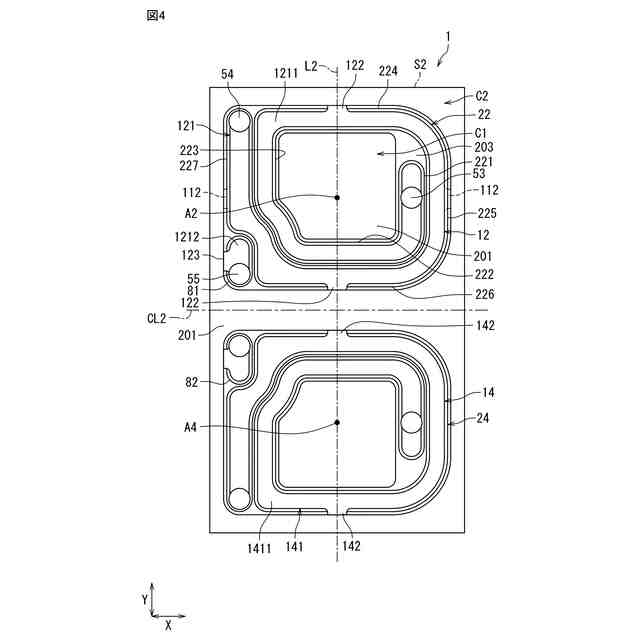

図１のインダクタ部品の第２インダクタ配線および第４インダクタ配線の層を説明するための平面模式図。
図１のインダクタ部品の製造方法の一例を説明するための第１の図。

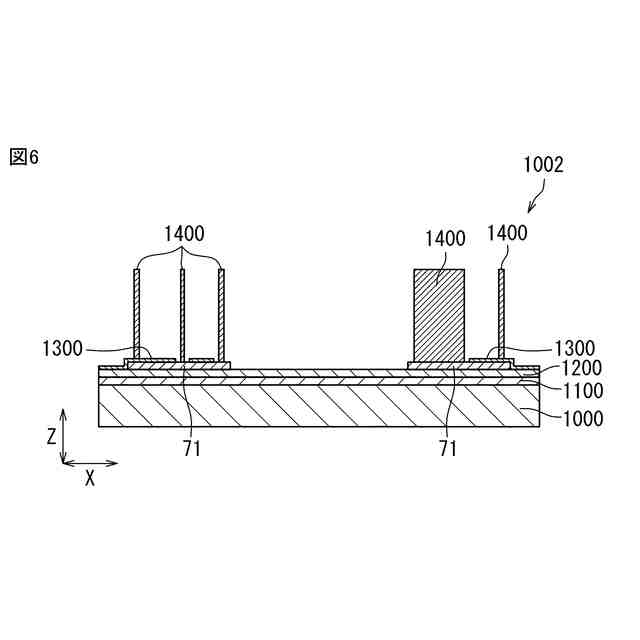

図１のインダクタ部品の製造方法の一例を説明するための第２の図。

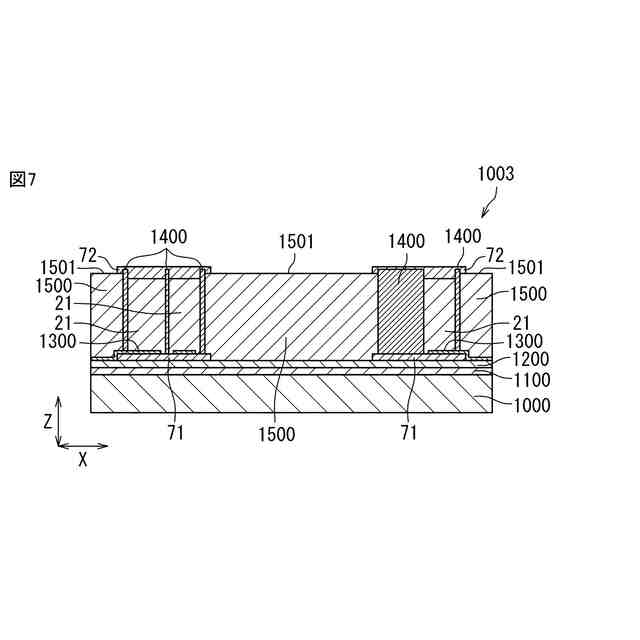

図１のインダクタ部品の製造方法の一例を説明するための第３の図。

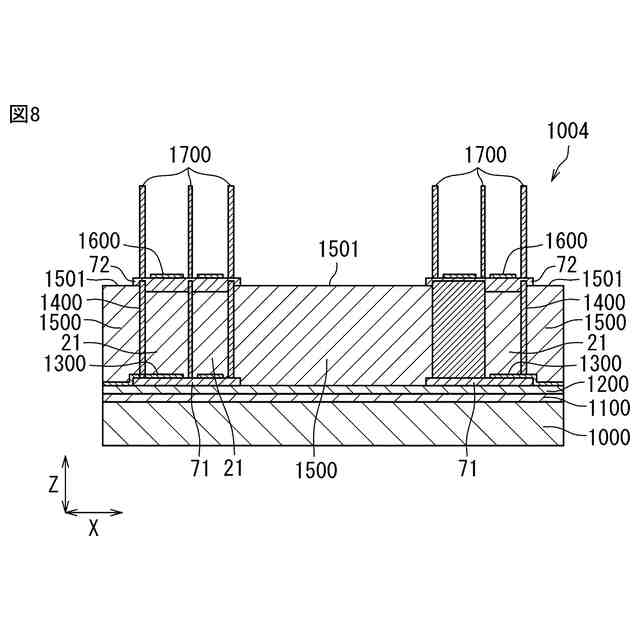

図１のインダクタ部品の製造方法の一例を説明するための第４の図。

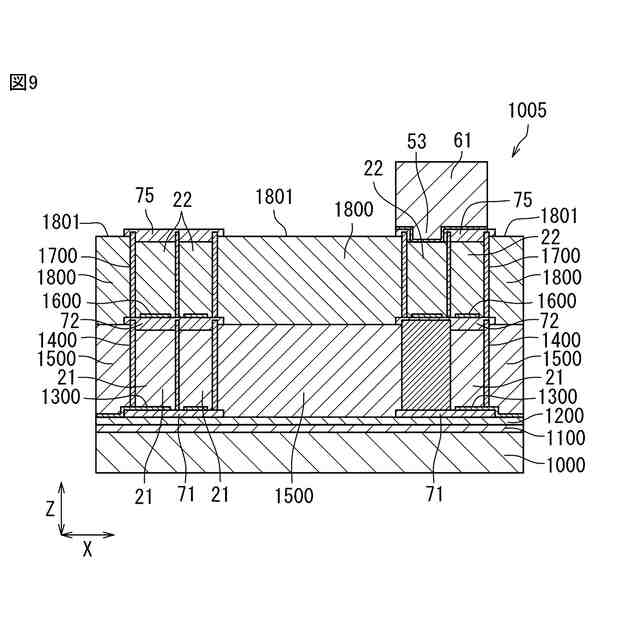

図１のインダクタ部品の製造方法の一例を説明するための第５の図。
図１のインダクタ部品の製造方法の一例を説明するための第６の図。
図１のインダクタ部品の製造方法の一例を説明するための第７の図。
図１のインダクタ部品の製造方法の一例を説明するための第８の図。
図１のインダクタ部品の製造方法の一例を説明するための第９の図。
図１のインダクタ部品の製造方法の一例を説明するための第１０の図。
図１のインダクタ部品の第１の変形例を示す第１の平面模式図。
図１のインダクタ部品の第１の変形例を示す第２の平面模式図。
図１のインダクタ部品の第２の変形例を示す拡大側面図。
図１のインダクタ部品の第３の変形例を示す斜視図。
【発明を実施するための形態】
【０００９】
本開示の種々の態様について説明する。
【００１０】
第１態様のインダクタ部品は、
第１仮想平面に位置する第１導体層と、
前記第１仮想平面に対して平行に隣接する第２仮想平面に位置する第２導体層と、
前記第１導体層上に設けられ、前記第１仮想平面および前記第２仮想平面に対して交差する第１方向において前記第１導体層および前記第２導体層の間に位置すると共に、前記第１方向に沿った第１旋回軸まわりに延在する第１インダクタ配線と、
前記第２導体層上に設けられ、前記第１方向において前記第１インダクタ配線との間に前記第２導体層が位置すると共に、前記第１方向に沿った第２旋回軸まわりに延在する第２インダクタ配線と
を備え、
前記第１導体層は、
前記第１旋回軸まわりに延在する第１本体部と、
前記第１本体部から前記第１方向に交差する第２方向に沿って前記第１旋回軸から離れる方向に延びる第１突出部と
を含み、
前記第２導体層は、
前記第２旋回軸まわりに延在する第２本体部と、
前記第２本体部から前記第1方向に交差する第３方向に沿って前記第２旋回軸から離れる方向に延びると共に、前記第１方向に沿って見たときに前記第１突出部と重ならない位置にある第２突出部と
を含む。
（【００１１】以降は省略されています）
