公開番号2025148925
公報種別公開特許公報(A)
公開日2025-10-08
出願番号2024049291
出願日2024-03-26
発明の名称測定装置
出願人株式会社村田製作所
代理人個人,個人,個人
主分類G01R 1/067 20060101AFI20251001BHJP(測定;試験)
要約【課題】電子部品にかかる応力を抑制しつつ、電子部品の特性をより正確に測定することができる測定装置を提供する。
【解決手段】測定時に、電子部品10の電極形成面10aと第1方向Dに対向する測定部2を備え、測定部は、第1方向に対して直交する第2方向Xに互いに距離を空けて配置された第1端子部31および第2端子部41を備え、第1端子部は、電子部品の第1電極と接触する第1接触面31aを有し、第2端子部は、電子部品の第2電と接触する第2接触面41aを有し、第1接触面は、第2方向に沿って第1方向に向かうように傾斜した第1勾配を有し、第2接触面は、第1方向に向かうように傾斜した第2勾配を有し、第1端子部と第2端子部とが互いに近づくように移動するとき、第1端子部は第1勾配に沿ってスライド移動し、第2端子部は第2勾配に沿ってスライド移動するように構成されている。
【選択図】図3
特許請求の範囲【請求項１】
第１電極および第２電極が設けられた電極形成面を有する電子部品の特性を測定するための測定装置であって、
測定時に、前記電極形成面と第１方向に対向するように配置される測定部を備え、
前記測定部は、
前記第１方向に対して直交する第２方向に互いに距離を空けて配置された第１端子部および第２端子部を備え、
前記第１端子部は、測定時に前記第１電極と接触する第１接触面を有し、
前記第２端子部は、測定時に前記第２電極と接触する第２接触面を有し、
前記第１接触面は、前記第２方向に沿って前記第２端子部に近づくに従って、前記第１方向に向かうように傾斜した第１勾配を有し、
前記第２接触面は、前記第２方向に沿って前記第１端子部に近づくに従って、前記第１方向に向かうように傾斜した第２勾配を有し、
前記第１端子部と前記第２端子部とが互いに近づくように移動するとき、前記第１端子部は前記第１勾配に沿ってスライド移動し、前記第２端子部は前記第２勾配に沿ってスライド移動するように構成されている、測定装置。
続きを表示（約 510 文字）【請求項２】
前記第１端子部と前記第２端子部との間に配置されたスペーサ部をさらに備え、
前記第１端子部および前記第２端子部は、互いに近づくように移動するとき、前記スペーサ部に接触するように構成されている、請求項１に記載の測定装置。
【請求項３】
前記第２方向に対する前記第１勾配の角度、および、前記第２方向に対する前記第２勾配の角度の少なくとも一方は、３°以上５°以下である、請求項１または２に記載の測定装置。
【請求項４】
測定時に、前記電子部品を予め決められた位置で保持するように構成された保持機構をさらに備える、請求項１または２に記載の測定装置。
【請求項５】
前記保持機構に保持された前記電子部品に対して、前記第１接触面が前記第１電極に接触し、かつ、前記第２接触面が前記第２電極に接触した状態で、前記第１端子部および前記第２端子部をスライド移動させるように構成された移動機構をさらに備える、請求項４に記載の測定装置。
【請求項６】
前記第１接触面および前記第２接触面が、Ａｇで構成されている、請求項１または２に記載の測定装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電子部品の特性を測定するための測定装置に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来、チップ型の電子部品の特性を測定するための装置として、例えば、特許文献１に記載されたものがある。特許文献１に記載の測定装置は、測定端子の先端に形成された鈍角の尖り部を電子部品の外部電極に接触させた状態で、電子部品の電気的特性を測定するように構成されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００３－６６０８４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の測定装置においては、電子部品にかかる応力を抑制しつつ、電子部品の特性をより正確に測定するという観点において、未だ改善の余地がある。
【０００５】
本発明の目的は、前記問題を解決することにあって、電子部品にかかる応力を抑制しつつ、電子部品の特性をより正確に測定することができる測定装置を提供することにある。
【課題を解決するための手段】
【０００６】
本発明の一態様に係る測定装置は、第１電極および第２電極が設けられた電極形成面を有する電子部品の特性を測定するための測定装置であって、
測定時に、前記電極形成面と第１方向に対向するように配置される測定部を備え、
前記測定部は、
前記第１方向に対して直交する第２方向に互いに距離を空けて配置された第１端子部および第２端子部を備え、
前記第１端子部は、測定時に前記第１電極と接触する第１接触面を有し、
前記第２端子部は、測定時に前記第２電極と接触する第２接触面を有し、
前記第１接触面は、前記第２方向に沿って前記第２端子部に近づくに従って、前記第１方向に向かうように傾斜した第１勾配を有し、
前記第２接触面は、前記第２方向に沿って前記第１端子部に近づくに従って、前記第１方向に向かうように傾斜した第２勾配を有し、
前記第１端子部と前記第２端子部とが互いに近づくように移動するとき、前記第１端子部は前記第１勾配に沿ってスライド移動し、前記第２端子部は前記第２勾配に沿ってスライド移動するように構成されている。
【発明の効果】
【０００７】
本発明に係る測定装置によれば、電子部品にかかる応力を抑制しつつ、電子部品の特性をより正確に測定することができる。
【図面の簡単な説明】
【０００８】
測定対象となる電子部品の一例を示す模式的な側面図である。

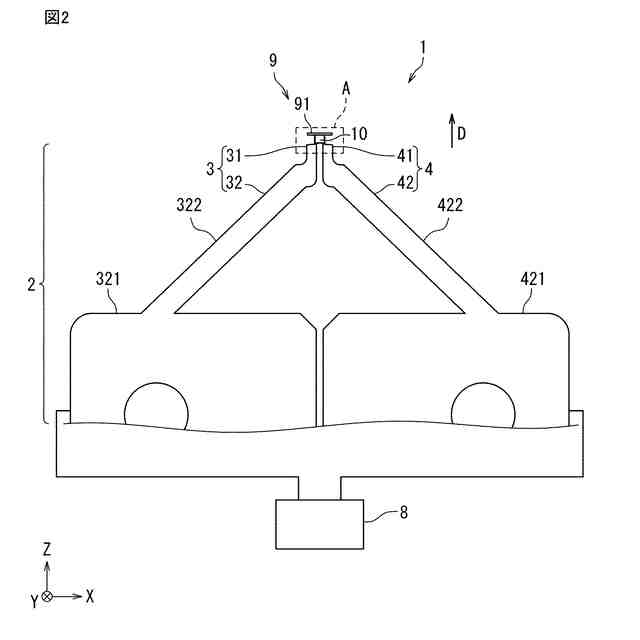

本発明による一実施形態の測定装置の一部を示す模式的な側面図である。

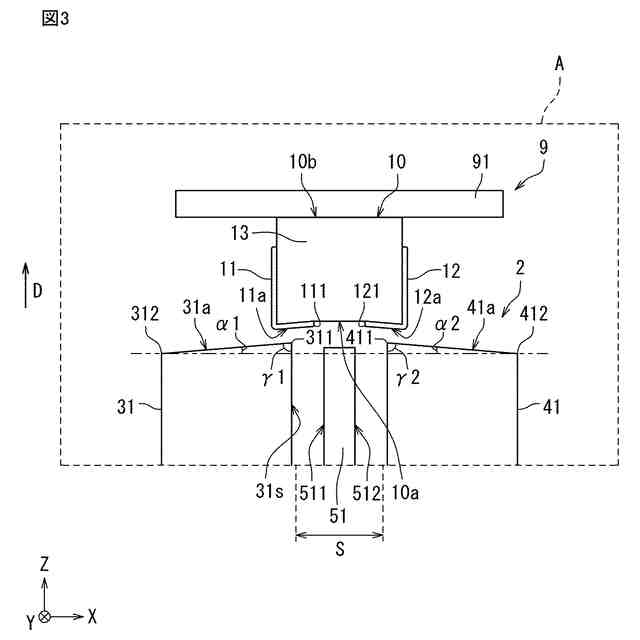

図２に示す領域Ａの模式的な拡大側面図である。

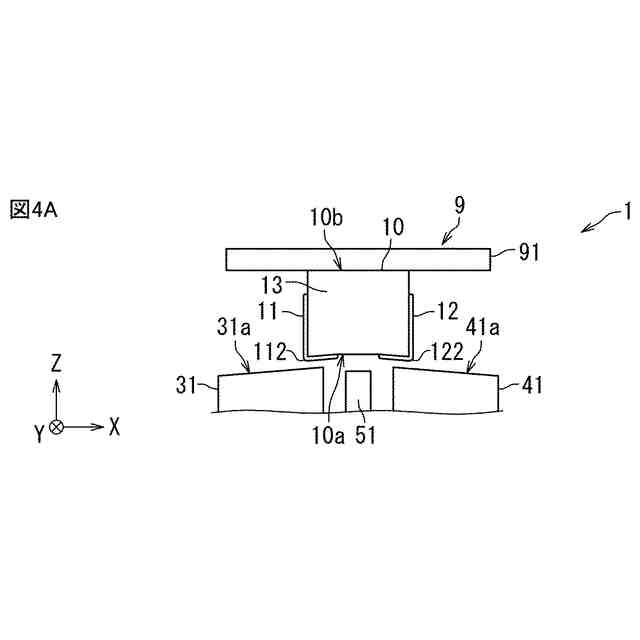

図２の測定装置の端子部の動作を説明するための模式的な工程側面図である。

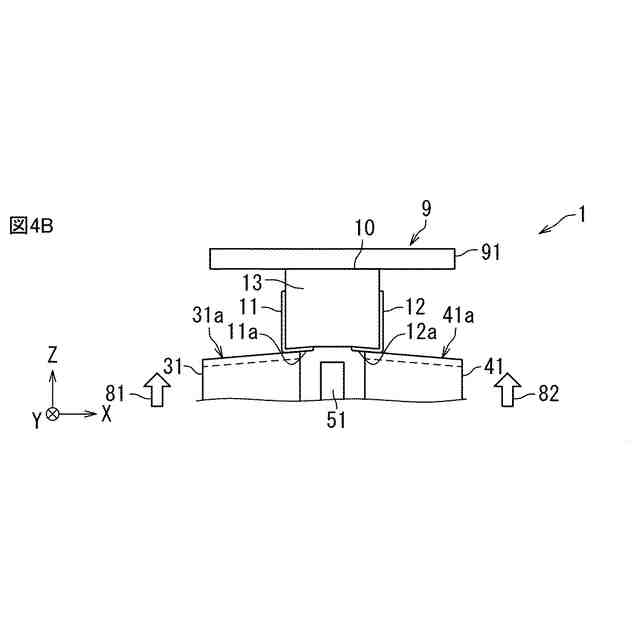

図２の測定装置の端子部の動作を示す模式的な工程側面図である。
図２の測定装置の端子部の動作を示す模式的な工程側面図である。
図２の測定装置の端子部の動作を示す模式的な工程側面図である。

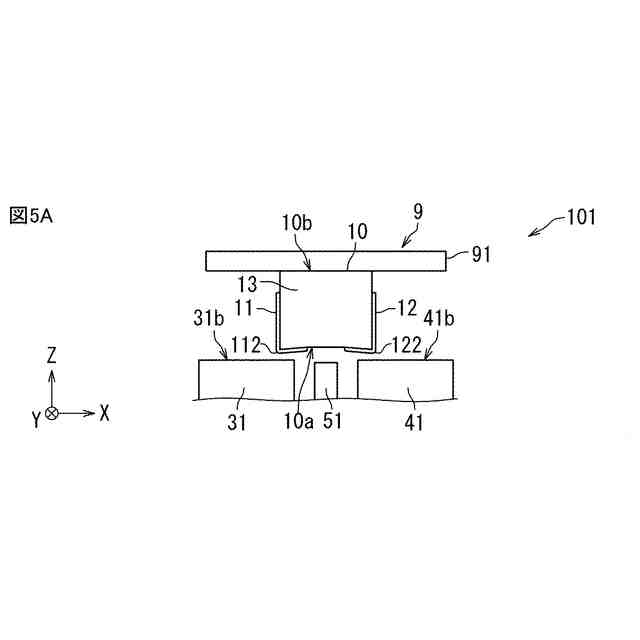

参考例の測定装置の動作を示す模式的な工程側面図である。
参考例の測定装置の動作を示す模式的な工程側面図である。
参考例の測定装置の動作を示す模式的な工程側面図である。
参考例の測定装置の動作を示す模式的な工程側面図である。
図５Ｄに示す領域Ｂの模式的な拡大側面図である。
本発明による一実施形態の測定装置の模式的な上面図である。
比較例１の測定装置の一部を示す模式的な側面図である。
比較例２の測定装置の一部を示す模式的な側面図である。
実施例１の測定装置の一部を示す模式的な側面図である。
実施例３の測定装置の一部を示す模式的な側面図である。
実施例５の測定装置の一部を示す模式的な側面図である。

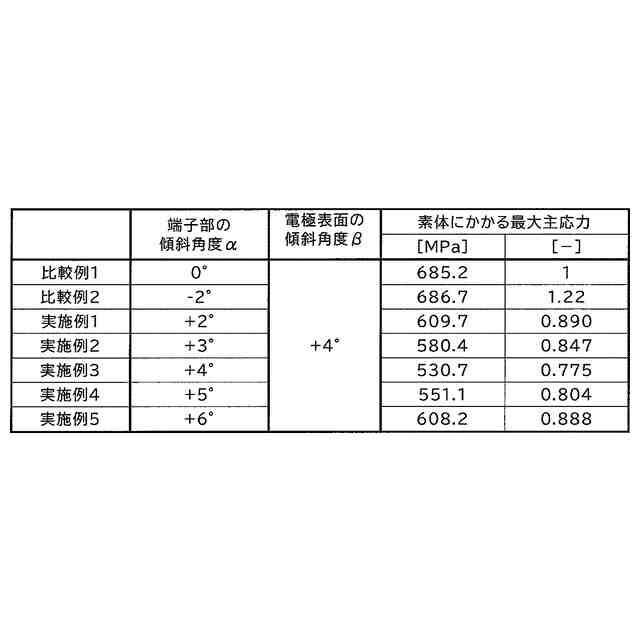

端子部の傾斜角度αと、電子部品にかかる最大主応力との関係を示す図である。
【発明を実施するための形態】
【０００９】
（本発明の基礎となった知見）
本発明者らは、電子部品にかかる応力を抑制しつつ、電子部品の特性をより正確に測定するための測定装置の構成を鋭意検討した結果、以下の知見を得た。
【００１０】
上述したように、特許文献１に記載の装置では、測定端子の尖り部を、電子部品の外部電極に接触させて測定が行われる。特許文献１には、測定端子の尖り部を外部電極に適切に食い込ませることで、外部電極表面の酸化膜や汚れの影響を受けることなく、電子部品の特性を測定することができる旨が記載されている。しかしながら、外部電極と測定端子（尖り部）との接触面積が小さいため、測定時に電子部品にかかる応力（最大主応力）が大きくなる場合がある。最大主応力が大きくなると、外部電極や素体に、割れ、欠けなどの損傷が生じる可能性がある。
（【００１１】以降は省略されています）
