公開番号2025032977
公報種別公開特許公報(A)
公開日2025-03-12
出願番号2024127774
出願日2024-08-02
発明の名称光拡散シート、バックライトユニット、液晶表示装置及び情報機器
出願人恵和株式会社
代理人弁理士法人前田特許事務所
主分類G02B 5/02 20060101AFI20250305BHJP(光学)
要約【課題】薄くしても輝度均一性の低下を抑制できる光拡散シートを提供する。

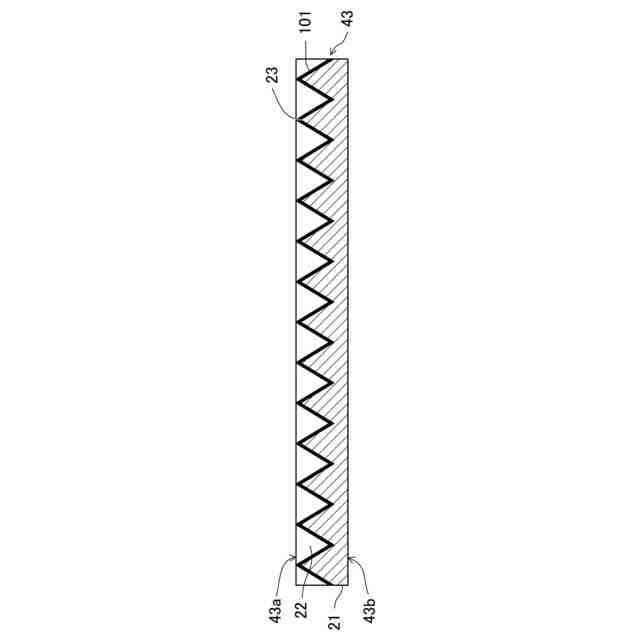

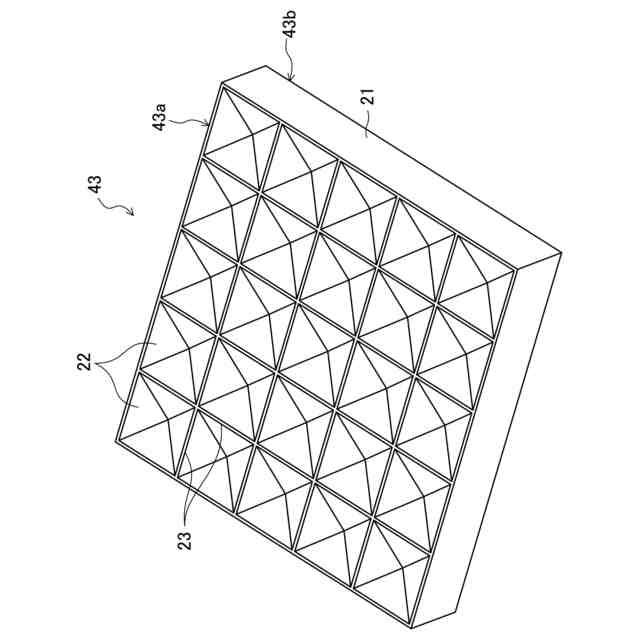

【解決手段】光拡散シート43は、略逆多角錐状に形成された複数の凹部22を第1面43aに有する。第1面43aには光反射防止構造101が設けられる。光反射防止構造101は、例えば、複数の凹部22の表面を被覆する蒸着層であってもよいし、或いは、モスアイ構造であってもよい。
【選択図】図5
特許請求の範囲【請求項１】
略逆多角錐状に形成された複数の凹部を第１面に有する光拡散シートであって、
前記第１面に光反射防止構造が設けられる
光拡散シート。
続きを表示（約 690 文字）【請求項２】
前記光反射防止構造は、前記複数の凹部の表面を被覆する蒸着層である
請求項１に記載の光拡散シート。
【請求項３】
前記蒸着層は、シリコン酸化物層と金属酸化物層とを含む
請求項２に記載の光拡散シート。
【請求項４】
前記光反射防止構造は、モスアイ構造である
請求項１に記載の光拡散シート。
【請求項５】
前記複数の凹部は、略逆四角錐状に形成される
請求項１に記載の光拡散シート。
【請求項６】
前記第１面の反対側の第２面は、マット面又は鏡面である
請求項１に記載の光拡散シート。
【請求項７】

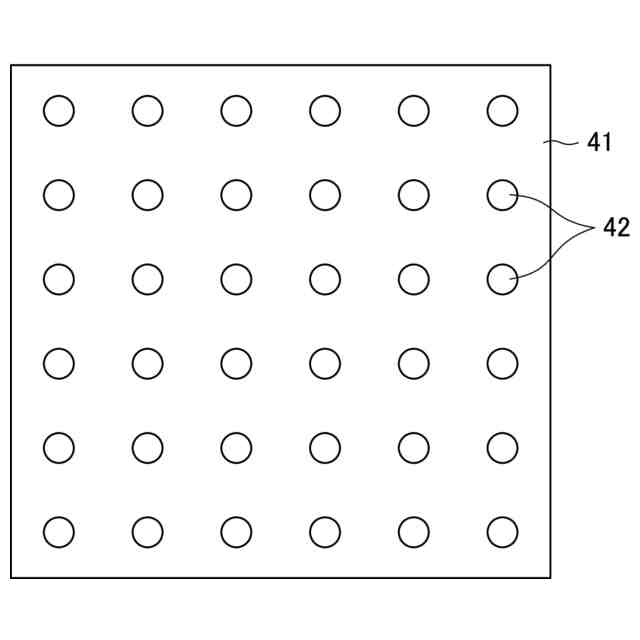

液晶表示装置に組み込まれ、複数の光源から発せられた光を表示画面に導くバックライトユニットであって、
前記表示画面と前記複数の光源との間に、請求項１～６のいずれか１項に記載の光拡散シートを備える
バックライトユニット。
【請求項８】

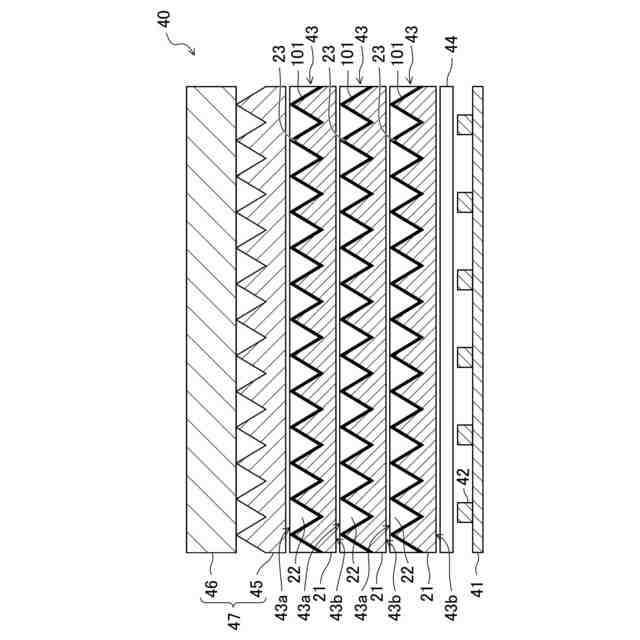

前記光拡散シートは、前記第１面を前記表示画面の方に向けて配置される
請求項７に記載のバックライトユニット。
【請求項９】

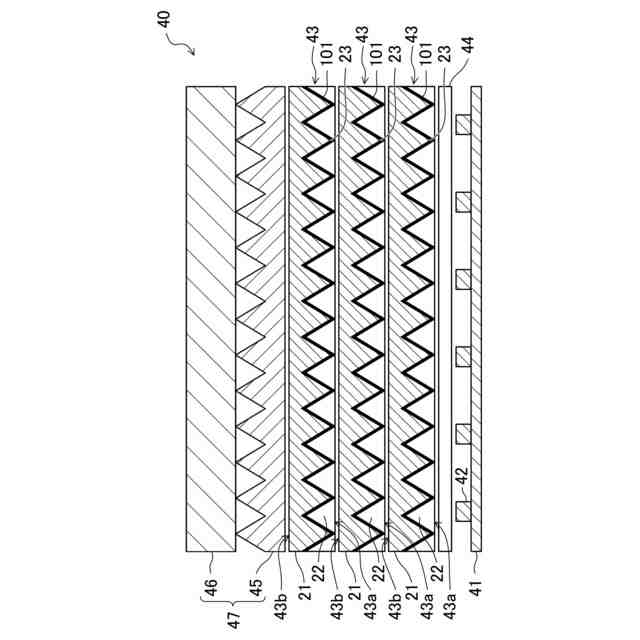

前記光拡散シートは、前記第１面の反対側の第２面を前記表示画面の方に向けて配置される
請求項７に記載のバックライトユニット。
【請求項１０】
前記光拡散シートは、複数枚積層して前記表示画面と前記複数の光源との間に配置される
請求項７に記載のバックライトユニット。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、光拡散シート、バックライトユニット、液晶表示装置及び情報機器に関するものである。
続きを表示（約 1,100 文字）【背景技術】
【０００２】

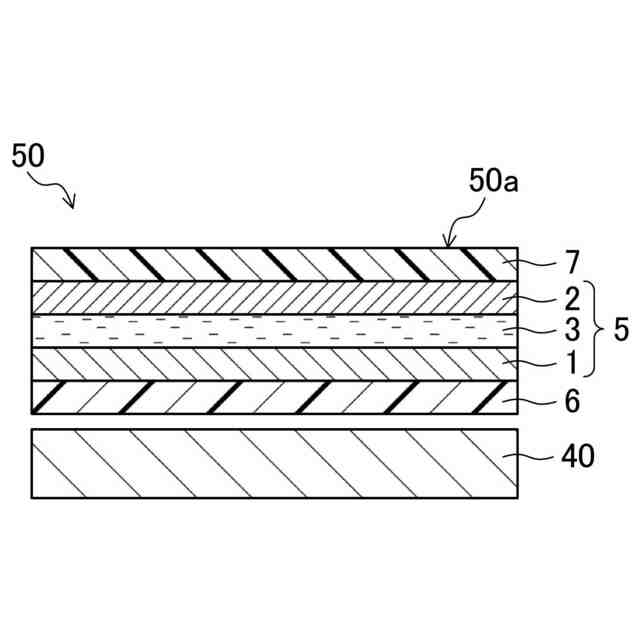

ノートブックパソコン、スマートフォン、タブレット端末等の各種情報機器の表示装置として、液晶表示装置が広く利用されている。液晶表示装置のバックライトとしては、光源が液晶パネルの背面に配置される直下型方式が主流となっている。
【０００３】
直下型バックライトを採用する場合、ＬＥＤ（Light Emitting Diode）等の点光源からの光を拡散させて、表示画面全体において輝度や色度を均一化するために、光拡散シートが使用される（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２０１１－１２９２７７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、従来の直下型バックライトでは、薄型化のために光拡散シートを薄くすると、輝度均一性が低下するという問題があった。
【０００６】
本開示は、薄くしても輝度均一性の低下を抑制できる光拡散シート、並びにそれを備えたバックライトユニット、液晶表示装置及び情報機器を提供することを目的とする。
【課題を解決するための手段】
【０００７】
前記の目的を達成するために、本開示に係る光拡散シートは、略逆多角錐状に形成された複数の凹部を第１面に有する光拡散シートであって、前記第１面に光反射防止構造が設けられる。
【０００８】
本開示に係る光拡散シートによると、略逆多角錐状に形成された複数の凹部を有する第１面に、光反射防止構造を設けることによって、第１面では光透過率が上がる一方、光反射率が下がる。このため、第１面での光反射に起因して、略逆多角錐状に形成された凹部による光拡散効果が低減することを抑制できる。従って、光拡散シートを薄くした場合にも、輝度均一性の低下を抑制することができるので、さらなるバックライトの薄型化にも対応することができる。
【０００９】

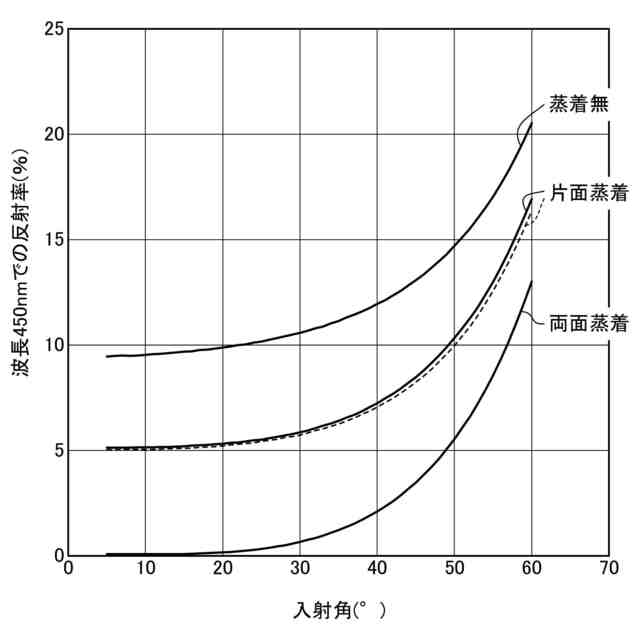

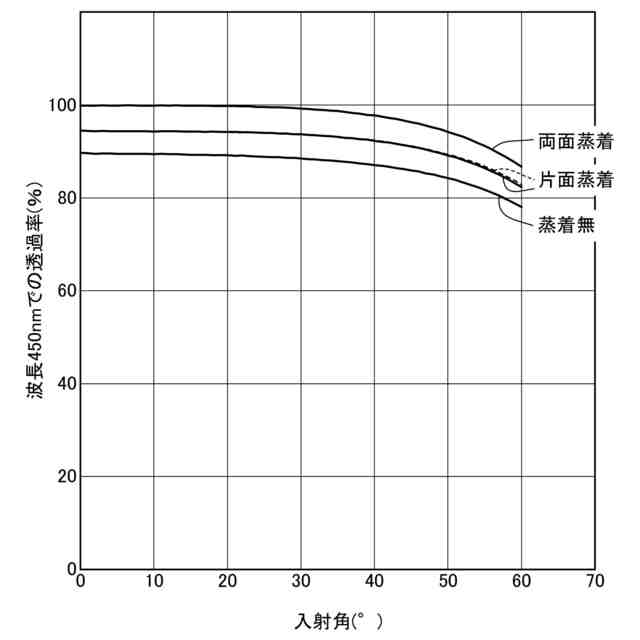

本開示に係る光拡散シートにおいて、前記光反射防止構造は、前記複数の凹部の表面を被覆する蒸着層であってもよい。このようにすると、複数の凹部を有する第１面に光反射防止構造を設けることが容易になる。この場合、前記蒸着層がシリコン酸化物層と金属酸化物層とを含むと、光反射防止構造によって、第１面での光透過率及び光反射率の調整を容易に行うことができる。
【００１０】
本開示に係る光拡散シートにおいて、前記光反射防止構造がモスアイ構造であると、光反射抑制効果に優れた光反射防止構造を得ることができる。
（【００１１】以降は省略されています）
