特許ウォッチ

公開番号2025050435
公報種別公開特許公報(A)
公開日2025-04-04
出願番号2023159231
出願日2023-09-22
発明の名称耐火組成物、防火区画貫通部埋め戻し処理方法
出願人デンカ株式会社
代理人SK弁理士法人,個人,個人
主分類C09K 21/14 20060101AFI20250327BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約【課題】加工性に優れ、保管後も加工性が比較的良好であり、加熱燃焼後の形状安定性に優れる、耐火状組成物を提供する。
【解決手段】本発明によれば、有機化合物系バインダー材料と、無機化合物と、有機化合物系減水剤と、を含む、耐火組成物であって、前記有機化合物系バインダー材料、前記無機化合物、前記有機化合物系減水剤の3成分の合計を100質量%としたときの各成分の割合が、前記有機化合物系バインダー材料0.5～20.0質量%、前記無機化合物60.0～98.5質量%、前記有機化合物系減水剤0.1～20.0質量%、である、耐火組成物が提供される。
【選択図】なし
特許請求の範囲【請求項１】
有機化合物系バインダー材料と、
無機化合物と、
有機化合物系減水剤と、を含む、耐火組成物であって、
前記有機化合物系バインダー材料、前記無機化合物、前記有機化合物系減水剤の３成分の合計を１００質量％としたときの各成分の割合が、
前記有機化合物系バインダー材料０．５～２０．０質量％、
前記無機化合物６０．０～９８．５質量％、
前記有機化合物系減水剤０．１～２０．０質量％、
である、耐火組成物。
続きを表示（約 440 文字）【請求項２】
前記有機化合物系バインダー材料が、ナトリウム塩を含有する化合物を含む、請求項１に記載の耐火組成物。
【請求項３】
前記有機化合物系減水剤が、ナトリウム塩を含有する化合物を含む、請求項１又は請求項２に記載の耐火組成物。
【請求項４】
前記無機化合物が、リン酸系化合物を含む、請求項１又は請求項２に記載の耐火組成物。
【請求項５】
前記有機化合物系バインダー材料がナトリウム塩を含有する化合物を含み、
前記無機化合物がリン酸系化合物を含み、
前記有機化合物系減水剤がナトリウム塩を含有する化合物を含む、請求項１に記載の耐火組成物。
【請求項６】
前記耐火組成物１００質量％中に、水を１０～７０質量％含む、請求項１又は請求項２に記載の耐火組成物。
【請求項７】
請求項１又は請求項２に記載の耐火組成物を用いて施工する施工工程を有する、防火区画貫通部埋め戻し処理方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、耐火組成物、防火区画貫通部埋め戻し処理方法に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
建物の壁や床等に耐火材（耐火組成物）を塗布・充填等を行うことによって耐火処理を施すことが知られている。
このような耐火材として、水と、無機充填剤と、増粘剤と、粘結剤と、を含むパテ状の耐火材が用いられている（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開2021-050118
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の技術は、梱包にプラスチックフィルムを使用したとしても経時で水が気化した場合には乾燥し、パテ材としての耐火材が硬くなってしまい、加工が困難になるという課題があった。
また、特許文献１の技術は、加熱燃焼後に充填した耐火材が脆く崩れやすくなってしまい、充填性を保てないという課題があった。
【０００５】
本発明はこのような事情に鑑みてなされたものであり、加工性に優れ、保管後も加工性が比較的良好であり、加熱燃焼後の形状安定性に優れる、耐火状組成物を提供するものである。
【課題を解決するための手段】
【０００６】
本発明によれば、有機化合物系バインダー材料と、無機化合物と、有機化合物系減水剤と、を含む、耐火組成物であって、前記有機化合物系バインダー材料、前記無機化合物、前記有機化合物系減水剤の３成分の合計を１００質量％としたときの各成分の割合が、前記有機化合物系バインダー材料０．５～２０．０質量％、前記無機化合物６０．０～９８．５質量％、前記有機化合物系減水剤０．１～２０．０質量％、である、耐火組成物が提供される。
【０００７】
本発明者が鋭意検討を行ったところ、各成分を上記の割合で含有する耐火組成物が上記課題を解決可能であることを見出し、本発明の完成に到った。
【０００８】
［１］有機化合物系バインダー材料と、無機化合物と、有機化合物系減水剤と、を含む、耐火組成物であって、前記有機化合物系バインダー材料、前記無機化合物、前記有機化合物系減水剤の３成分の合計を１００質量％としたときの各成分の割合が、前記有機化合物系バインダー材料０．５～２０．０質量％、前記無機化合物６０．０～９８．５質量％、前記有機化合物系減水剤０．１～２０．０質量％、である、耐火組成物。
［２］前記有機化合物系バインダー材料が、ナトリウム塩を含有する化合物を含む、［１］に記載の耐火組成物。
［３］前記有機化合物系減水剤が、ナトリウム塩を含有する化合物を含む、［１］又は［２］に記載の耐火組成物。
［４］前記無機化合物が、リン酸系化合物を含む、［１］～［３］の何れか１つに記載の耐火組成物。
［５］前記有機化合物系バインダー材料がナトリウム塩を含有する化合物を含み、前記無機化合物がリン酸系化合物を含み、前記有機化合物系減水剤がナトリウム塩を含有する化合物を含む、［１］～［４］の何れか１つに記載の耐火組成物。
［６］前記耐火組成物１００質量％中に、水を１０～７０質量％含む、［１］～［５］の何れか１つに記載の耐火組成物。
［７］［１］～［６］の何れか１つに記載の耐火組成物を用いて施工する施工工程を有する、防火区画貫通部埋め戻し処理方法。
【発明を実施するための形態】
【０００９】
１．耐火組成物の組成
本発明の耐火組成物は、有機化合物系バインダー材料、無機化合物、有機化合物系減水剤を含有する。本発明の耐火組成物は、加工性に優れる組成物であって、形状に合わせて変形させて使用することができるパテとして用いることができる。すなわち、当該組成物はパテ状耐火組成物として提供されうる。
【００１０】
＜有機化合物系バインダー材料＞
有機化合物系バインダー材料とは、耐火組成物の各成分同士を繋ぎ合わせる結合剤的な枠割を果たす材料である。

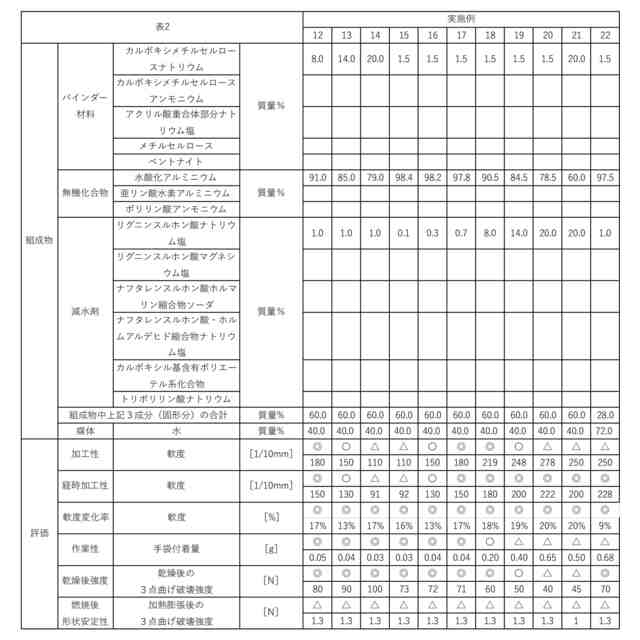

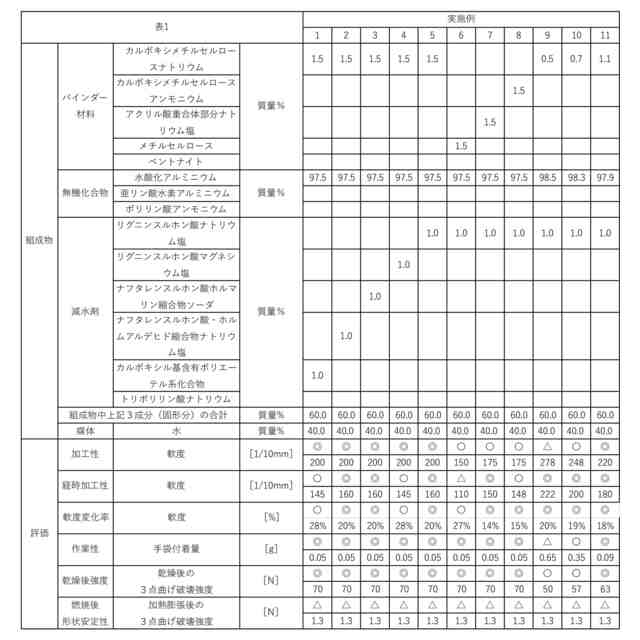

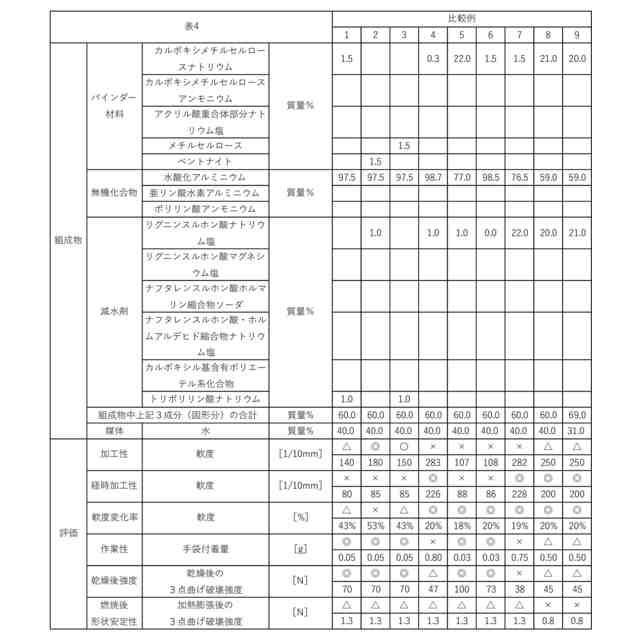

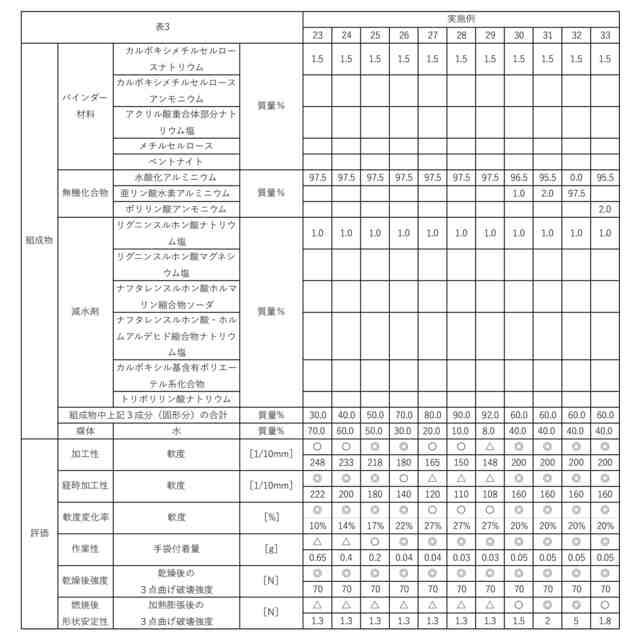

（【００１１】以降は省略されています）

関連特許
