公開番号2025091050
公報種別公開特許公報(A)
公開日2025-06-18
出願番号2023206018
出願日2023-12-06
発明の名称カーボンブラックを評価または選別する方法
出願人デンカ株式会社
代理人個人,個人,個人
主分類H01M 4/62 20060101AFI20250611BHJP(基本的電気素子)
要約【課題】カーボンブラックの二次電池用導電材としての特性を容易に評価できる評価方法、及び、二次電池用導電材として有用なカーボンブラックを容易に選別できる選別方法を提供すること。
【解決手段】複数の一次粒子が凝集することでそれぞれ形成される複数の凝集粒子を含むカーボンブラックを評価または選別する方法であって、画像処理システムにより生成された測定用二値画像を得るステップと、前記測定用二値画像から、前記凝集粒子の平均表面積を求めるステップと、前記カーボンブラックのBET比表面積を求めるステップと、前記BET比表面積に対する前記平均表面積の比に基づいて前記カーボンブラックを評価または選別するステップと、を含む、方法。
【選択図】図1
特許請求の範囲【請求項１】
複数の一次粒子が凝集することでそれぞれ形成される複数の凝集粒子を含むカーボンブラックを評価または選別する方法であって、
画像処理システムにより生成された測定用二値画像を得るステップと、
前記測定用二値画像から、前記凝集粒子の平均表面積を求めるステップと、
前記カーボンブラックのＢＥＴ比表面積を求めるステップと、
前記ＢＥＴ比表面積に対する前記平均表面積の比に基づいて前記カーボンブラックを評価または選別するステップと、
を含み、
前記画像処理システムは、
少なくとも一つのプロセッサを備え、
前記少なくとも一つのプロセッサが、
前記複数の凝集粒子を示す第１原画像を取得し、
前記第１原画像に対して第１二値化処理を実行して、前記複数の凝集粒子からなる前景領域と該前景領域以外の背景領域とを区別する第１二値画像を生成し、
前記第１原画像および前記第１二値画像に基づき、前記複数の凝集粒子のうち一部の前記凝集粒子を示す第２原画像であって、該第２原画像の各画素の画素値が、該第２原画像の該各画素に対応する該第１原画像の各画素の画素値である、該第２原画像を生成し、
前記第２原画像に対して第２二値化処理を実行して、前記一部の凝集粒子からなる前景領域と該前景領域以外の背景領域とを区別する前記測定用二値画像を生成する、
画像処理システムである、
方法。
続きを表示（約 540 文字）【請求項２】
前記第１原画像が、グレースケール画像であり、
前記少なくとも一つのプロセッサが、
混合ガウスモデルに基づいて前記第１二値化処理を実行し、
前記混合ガウスモデルに基づいて前記第２二値化処理を実行する、
請求項１に記載の方法。
【請求項３】
前記少なくとも一つのプロセッサが、
前記第１二値画像から、該第１二値画像の一部であって、前記複数の凝集粒子のうち前記一部の前記凝集粒子を示す部分画像を生成し、
前記部分画像の各画素の画素値を、該部分画像の該各画素に対応する前記第１原画像の各画素の画素値に変換して、前記第２原画像を生成する、
請求項１または２に記載の方法。
【請求項４】
前記第１原画像が、走査型電子顕微鏡によって撮像することにより得られる画像である、
請求項１または２に記載の方法。
【請求項５】
前記カーボンブラックを評価または選別するステップが、前記ＢＥＴ比表面積に対する前記平均表面積の比と負の相関関係を有することに基づいて前記カーボンブラックのオイル吸収量を予測するステップである、
請求項１または２に記載の方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、カーボンブラックを評価または選別する方法に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
従来から、導電材等としてカーボンブラックが利用されており、様々な特性値を備えるカーボンブラックの開発が検討されている（例えば、特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２００９－０３５５９８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
近年、二次電池の需要が増加しており、カーボンブラックの二次電池用導電材としての特性を容易に評価する方法、二次電池用導電材として有用なカーボンブラックを容易に選別する方法が求められている。
【０００５】
本開示の目的の一つは、カーボンブラックの二次電池用導電材としての特性を容易に評価できる評価方法、および、二次電池用導電材として有用なカーボンブラックを容易に選別できる選別方法を提供することにある。
【課題を解決するための手段】
【０００６】
本開示は、例えば以下の［１］～［４］に関する。
［１］
複数の一次粒子が凝集することでそれぞれ形成される複数の凝集粒子を含むカーボンブラックを評価または選別する方法であって、
画像処理システムにより生成された測定用二値画像を得るステップと、
前記測定用二値画像から、前記凝集粒子の平均表面積を求めるステップと、
前記カーボンブラックのＢＥＴ比表面積を求めるステップと、
前記ＢＥＴ比表面積に対する前記平均表面積の比に基づいて前記カーボンブラックを評価または選別するステップと、
を含み、
前記画像処理システムは、
少なくとも一つのプロセッサを備え、
前記少なくとも一つのプロセッサが、
前記複数の凝集粒子を示す第１原画像を取得し、
前記第１原画像に対して第１二値化処理を実行して、前記複数の凝集粒子からなる前景領域と該前景領域以外の背景領域とを区別する第１二値画像を生成し、
前記第１原画像および前記第１二値画像に基づき、前記複数の凝集粒子のうち一部の前記凝集粒子を示す第２原画像であって、該第２原画像の各画素の画素値が、該第２原画像の該各画素に対応する該第１原画像の各画素の画素値である、該第２原画像を生成し、
前記第２原画像に対して第２二値化処理を実行して、前記一部の凝集粒子からなる前景領域と該前景領域以外の背景領域とを区別する前記測定用二値画像を生成する、
画像処理システムである、
方法。
［２］
前記第１原画像が、グレースケール画像であり、
前記少なくとも一つのプロセッサが、
混合ガウスモデルに基づいて前記第１二値化処理を実行し、
前記混合ガウスモデルに基づいて前記第２二値化処理を実行する、
［１］に記載の方法。
［３］
前記少なくとも一つのプロセッサが、
前記第１二値画像から、該第１二値画像の一部であって、前記複数の凝集粒子のうち前記一部の前記凝集粒子を示す部分画像を生成し、
前記部分画像の各画素の画素値を、該部分画像の該各画素に対応する前記第１原画像の各画素の画素値に変換して、前記第２原画像を生成する、［１］または［２］に記載の方法。
［４］
前記第１原画像が、走査型電子顕微鏡によって撮像することにより得られる画像である、［１］～［３］のいずれか一つに記載の方法。
［５］
前記カーボンブラックを評価または選別するステップが、前記ＢＥＴ比表面積に対する前記平均表面積の比と負の相関関係を有することに基づいて前記カーボンブラックのオイル吸収量を予測するステップである、［１］～［４］のいずれか一つに記載の方法。
【発明の効果】
【０００７】
本開示によれば、カーボンブラックの二次電池用導電材としての特性を容易に評価できる評価方法、および、二次電池用導電材として有用なカーボンブラックを容易に選別できる選別方法が提供される。
【図面の簡単な説明】
【０００８】

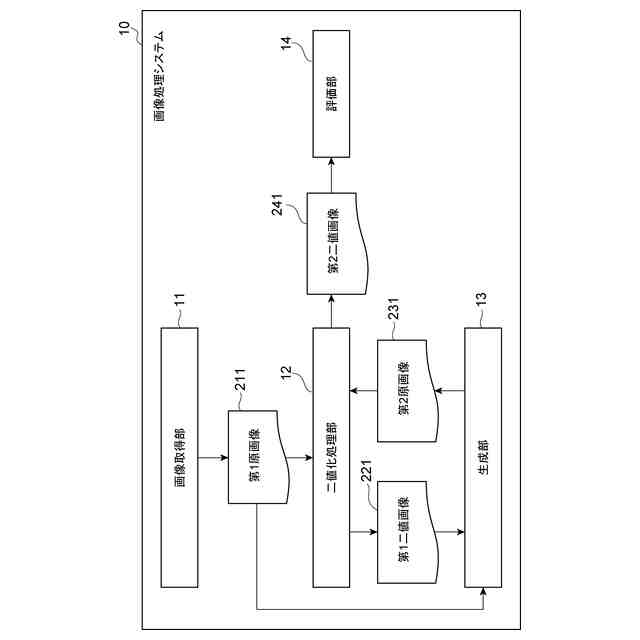

画像処理システムの機能構成の一例を示す図である。
画像処理システムとして機能し得るコンピュータの一般的なハードウェア構成を示す図である。
画像処理システムでの処理の一例を示すフローチャートである。
第１原画像の一例を示す図である。
第１原画像における画素値のヒストグラムの一例を示す図である。
第１二値化処理の一例を示す図である。
第２原画像の生成方法の一例を示すフローチャートである。
第２原画像の生成方法の一例を示す図である。
【発明を実施するための形態】
【０００９】
以下、添付図面を参照しながら本開示での実施形態を詳細に説明する。図面の説明において同一または同等の要素には同一の符号を付し、重複する説明を省略する。
【００１０】
本開示に係る方法は、後述の画像処理システムにより生成された測定用二値画像に基づいて、カーボンブラックを評価または選別する方法である。カーボンブラックは、複数の一次粒子が凝集することでそれぞれ形成される複数の凝集粒子を含む。本開示に係る方法は、測定用二値画像から、凝集粒子の平均表面積を求めるステップと、カーボンブラックのＢＥＴ比表面積を求めるステップと、当該ＢＥＴ比表面積に対する当該平均表面積の比に基づいてカーボンブラックを評価または選別するステップとを含む方法であってよい。
