公開番号2025138061
公報種別公開特許公報(A)
公開日2025-09-25
出願番号2024036810
出願日2024-03-11
発明の名称摩擦制振ダンパー
出願人大成建設株式会社
代理人園田・小林弁理士法人
主分類F16F 15/02 20060101AFI20250917BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】コンパクトとしつつも、高い減衰力をもつ摩擦制振ダンパーを提供する。
【解決手段】摩擦制振ダンパー10は、一端10aと他端10bが建物の異なる部分に接合され、当該異なる部分間の相対移動を減衰させて建物の揺れを低減させるものであり、一端側に設けられる第1板体11と、他端側に設けられ第1板体11を挟み込むように、第1板体11に対して相対移動可能に設けられた、一対の第2板体21と、一対の第2板体21の各々を、第1板体11との間で挟み込むように、第1板体11に対して相対移動不能に設けられた、一対の第3板体31と、を備え、一対の第2板体21の表面と、対向する第1板体11及び一対の第3板体31の表面の間の各々において、摩擦材40とすべり材50が互いに圧接されるように、一対の第3板体31間に押圧力を作用させる、押圧機構60を更に備え、第1板体11と第3板体31の間で、2面の摩擦面が形成されている。
【選択図】図5
特許請求の範囲【請求項１】
一端と他端がそれぞれ建物の異なる部分に接合され、当該異なる部分間の相対移動を減衰させて前記建物の揺れを低減させる、摩擦制振ダンパーであって、
前記一端の側に設けられ、前記他端に向けて延伸して設けられる第１板体と、
前記他端の側に設けられ、前記一端に向けて延伸して、前記第１板体を挟み込むように、前記第１板体に対して相対移動可能に設けられた、一対の第２板体と、
一対の前記第２板体の各々を、前記第１板体との間で挟み込むように、前記第１板体に対して相対移動不能に設けられた、一対の第３板体と、
を備え、
一対の前記第２板体の表面と、当該表面に対向する前記第１板体及び一対の前記第３板体の表面の間の各々において、いずれか一方の前記表面には摩擦材が、他方の前記表面にはすべり材が、それぞれ接合され、
前記摩擦材と前記すべり材が互いに圧接されるように、一対の前記第３板体間に押圧力を作用させる、押圧機構を更に備え、
一対の前記第２板体の各々において、当該第２板体を挟んで設けられる前記第１板体と前記第３板体の間で、２面の摩擦面が形成されている
ことを特徴とする摩擦制振ダンパー。
続きを表示（約 470 文字）【請求項２】
一対の前記第２板体の間で、前記一端と前記他端とを結ぶ軸線方向に直交する幅方向の各々において、前記軸線方向に延在する端辺どうしを連結するように、一対の前記第２板体の各々に接合して設けられた、一対の第２板体連結板と、
一対の前記第３板体の間で、前記幅方向の各々において、前記軸線方向に延在する端辺どうしを連結するように、一対の前記第３板体の各々に接合して設けられた、一対の第３板体連結板と、
を更に備えることを特徴とする請求項１に記載の摩擦制振ダンパー。
【請求項３】
前記一端と前記他端がそれぞれ、前記建物を構成する柱梁架構の内側に接合されることで、ブレースとして配置されているか、または、
前記建物が上部躯体、下部躯体、及び前記上部躯体と前記下部躯体の間に位置する免震層を備え、前記一端が、前記上部躯体と前記下部躯体のいずれか一方に、前記他端が前記上部躯体と前記下部躯体の他方に、それぞれピン接合されている
ことを特徴とする請求項１または２に記載の摩擦制振ダンパー。

発明の詳細な説明【技術分野】
【０００１】
本発明は、摩擦制振ダンパーに関する。
続きを表示（約 5,200 文字）【背景技術】
【０００２】
建物においては、地震や強風により生じる揺れを減衰、低減するために、摩擦制振ダンパーが広く用いられている。
【０００３】
これに関し、例えば特許文献１には、水平架構側の第１圧接板と、下方構造体側の第２圧接板とを重合して、両圧接板間に相対移動を可能にしてボルト軸力が付加されるとともに、対をなす摩擦板と滑動板とが挟み込まれて構成される、摩擦ダンパーが記載されている。特許文献１の摩擦ダンパーは、特定階を形成する水平架構側の梁架構から垂下される上方柱部と、上方柱部の下方に位置して同階を形成する基礎側の梁架構から立設される下方柱部との間に設けられている。上方柱部のウェブが、第１圧接板をなしている。また、第２圧接板は、下方柱部のウェブと、第１圧接板を挟むように、２枚が設けられている。
また、特許文献２には、下部構造物に固定したベースプレートに中央板が起立状態で取り付けられ、その中央板の両側に摩擦材、滑り板、摩擦材、押え板及び皿ばねが順次重ねられ、ルーズホールが設けられた滑り板が中央板と押え板に対して横移動可能な状態でこれらが滑り板のルーズホールを通るボルトによって締め付けられ、押え板と中央板の相対的な水平変位はこのボルトのみにより拘束されており、上部構造物に固定されたベースプレート上にガセットプレートが起立状態で取り付けられ、そのガセットプレートに滑り板の上端部が連結されている、摩擦ダンパーが記載されている。特許文献２においては、１枚の中央板に対し、一対の滑り板が設けられた構成が開示されている。
更に、特許文献３には、相対移動したときの摩擦力により制振作用を得る第１及び第２の板体と、これら第１及び第２の板体を、互いに接近させる方向に締結する締結部材と、該締結部材と第１又は第２の板体の間に介装され、該締結部材の押圧力を前記第１又は第２の板体に伝達する、第１及び第２の支圧板とを備え、前記第１又は第２の支圧板の対向する面の一方に、前記相対移動する方向に延びる凸条を備える、摩擦ダンパーが記載されている。特許文献３において、第１及び第２の板体は、滑り板と摩擦板である。特許文献３においては、１枚の中板を、一対の添板が挟み込むように設けられ、これら中板と添板の間に、第１及び第２の板体が設けられた構成が開示されている。
【０００４】
摩擦制振ダンパーにおいては、コンパクトな構成としつつも、減衰力をより高いものとすることが、望まれている。
【先行技術文献】
【特許文献】
【０００５】
特開２００１－１７３２６４号公報
特開２００９－６８６６８号公報
特許第６４３７３２８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明が解決しようとする課題は、コンパクトな構成としつつも、減衰力を高いものとすることが可能な、摩擦制振ダンパーを提供することである。
【課題を解決するための手段】
【０００７】
本発明は、上記課題を解決するため、以下の手段を採用する。すなわち、本発明は、一端と他端がそれぞれ建物の異なる部分に接合され、当該異なる部分間の相対移動を減衰させて前記建物の揺れを低減させる、摩擦制振ダンパーであって、前記一端の側に設けられ、前記他端に向けて延伸して設けられる第１板体と、前記他端の側に設けられ、前記一端に向けて延伸して、前記第１板体を挟み込むように、前記第１板体に対して相対移動可能に設けられた、一対の第２板体と、一対の前記第２板体の各々を、前記第１板体との間で挟み込むように、前記第１板体に対して相対移動不能に設けられた、一対の第３板体と、を備え、一対の前記第２板体の表面と、当該表面に対向する前記第１板体及び一対の前記第３板体の表面の間の各々において、いずれか一方の前記表面には摩擦材が、他方の前記表面にはすべり材が、それぞれ接合され、前記摩擦材と前記すべり材が互いに圧接されるように、一対の前記第３板体間に押圧力を作用させる、押圧機構を更に備え、一対の前記第２板体の各々において、当該第２板体を挟んで設けられる前記第１板体と前記第３板体の間で、２面の摩擦面が形成されていることを特徴とする、摩擦制振ダンパーを提供する。
上記のような構成によれば、摩擦制振ダンパーの一端の側には、他端に向けて延伸するように、第１板体が設けられている。また、摩擦制振ダンパーの他端の側には、一端に向けて延伸するように、第２板体が設けられている。第２板体は、第１板体を挟み込むように、一対が設けられている。更に、この一対の第２板体の各々を、第１板体との間で挟み込むように、一対の第３板体が設けられている。そして、一対の第２板体の表面と、当該表面に対向する第１板体及び一対の第３板体の表面の間の各々において、いずれか一方の表面には摩擦材が、他方の表面にはすべり材が、それぞれ接合されており、これらの摩擦材とすべり材が互いに圧接されるように、押圧機構によって、一対の第３板体間に押圧力が作用せしめられている。これにより、第２板体と、第１板体及び第３板体との間の各々で、摩擦面が形成されている。
ここで、摩擦制振ダンパーの他端の側に設けられた一対の第２板体は、一端の側に設けられた第１板体に対し、相対移動可能に設けられている。また、一対の第３板体は、第１板体に対して相対移動不能に設けられているため、一対の第２板体は、一対の第３板体に対しても、相対移動可能な状態となる。このような摩擦制振ダンパーが、一端と他端がそれぞれ建物の異なる部分に接合されて設けられた状態で、建物に揺れが生じ、建物の、一端が設けられた部分と他端が設けられた部分とが相対移動しようとした場合においては、一端と共に第１板体と一対の第３板体が、他端と共に一対の第２板体が、それぞれ移動しようとすることによって、第１板体及び一対の第３板体と、一対の第２板体とが、互いに相対移動しようとする。このとき、この相対移動しようとする力が、これらの板体の間に上記のようにして形成された各摩擦面に生じる摩擦力よりも小さければ、相対移動は許容されない。また、相対移動しようとする力が摩擦力よりも大きければ、一対の第２板体の表面と、当該表面に対向する第１板体及び一対の第３板体の表面の間の各々に設けられた、摩擦材とすべり材が摺動することで、相対移動が許容され、これと共に、摩擦力によって振動エネルギーが吸収されて、建物の揺れが減衰される。
上記のような摩擦制振ダンパーにおいては、一対の第２板体の各々において、当該第２板体を挟んで設けられる第１板体と第３板体の間で、２面の摩擦面が形成されている。このため、摩擦制振ダンパー全体としては、４面の摩擦面を有する構成となる。したがって、摩擦制振ダンパー全体において、板体間に生じる摩擦力の総量を、例えば従来の、２面の摩擦面を有する構成を用いた場合よりも、より強いものとすることが可能となり、減衰力をより高いものとすることができる。
また、上記のような摩擦制振ダンパーは、基本的に、複数の板体を積層し、これを押圧機構によって互いに押圧するように構成することで、実現することができる。したがって、コンパクトな構成とすることができる。特に、上記のように、本摩擦制振ダンパーは、４面の摩擦面を有する構成によって、減衰力を高いものとすることができる。このため、例えば従来の、２面の摩擦面を有する構成を用いた場合と同じ減衰力を、より小さくコンパクトに、実現することができる。
このようにして、コンパクトな構成としつつも、減衰力を高いものとすることが可能な、摩擦制振ダンパーを提供することができる。
【０００８】
本発明の一態様においては、摩擦制振ダンパーは、一対の前記第２板体の間で、前記一端と前記他端とを結ぶ軸線方向に直交する幅方向の各々において、前記軸線方向に延在する端辺どうしを連結するように、一対の前記第２板体の各々に接合して設けられた、一対の第２板体連結板と、一対の前記第３板体の間で、前記幅方向の各々において、前記軸線方向に延在する端辺どうしを連結するように、一対の前記第３板体の各々に接合して設けられた、一対の第３板体連結板と、を更に備える。

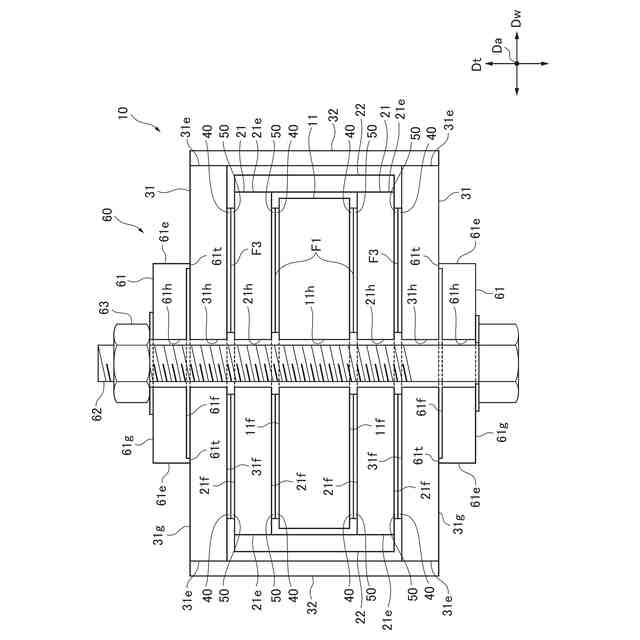

上記のような構成によれば、摩擦制振ダンパーは、一対の第２板体の間で、一端と他端とを結ぶ軸線方向に直交する幅方向の各々において、軸線方向に延在する端辺どうしを連結するように、一対の第２板体の各々に接合して設けられた、一対の第２板体連結板を備えている。また、摩擦制振ダンパーは、一対の第３板体の間で、幅方向の各々において、軸線方向に延在する端辺どうしを連結するように、一対の第３板体の各々に接合して設けられた、一対の第３板体連結板を備えている。これにより、摩擦制振ダンパーを、軸線方向から視たときには、第１板体は、一対の第２板体と、一対の第２板体連結板により、その周囲を外側から、矩形状に囲繞され、なおかつ、第１板体と一対の第２板体は、一対の第３板体と、一対の第３板体連結板により、その周囲を更に外側から、矩形状に囲繞された構成となっている。このような構成により、第１板体及び一対の第３板体と、一対の第２板体との、軸線方向とは異なる方向への相対移動が抑制され、相対移動の方向が、軸線方向に沿ったものとなる。このため、建物に揺れが生じ、建物の、一端が設けられた部分と他端が設けられた部分とが相対移動して、第１板体及び一対の第３板体と、一対の第２板体とが相対移動する場合において、一対の第２板体の表面と、第１板体及び一対の第３板体の表面とが対向する状態が維持され、これら表面の間の各々に接合された、摩擦材とすべり材とが、押圧機構によって圧接された状態が維持される。したがって、摩擦制振ダンパーが、安定して、建物の揺れを減衰させることができる。
また、一対の第２板体は、一対の第２板体連結板によって、軸線方向に延在する端辺どうしが連結されているため、一対の第２板体と、一対の第２板体連結板により、軸線方向から視たときに中空矩形断面が形成され、第２板体は第２板体連結板により拘束された状態となっている。このため、摩擦材とすべり材の間に生じる摩擦力により、第２板体に軸線方向に圧縮力が作用した場合に、一対の第２板体が座屈しようとしても、これは一対の第２板体連結板により抑制される。同様に、一対の第３板体は、一対の第３板体連結板によって、軸線方向に延在する端辺どうしが連結されているため、一対の第３板体と、一対の第３板体連結板により、軸線方向から視たときに中空矩形断面が形成され、第３板体は第３板体連結板により拘束された状態となっている。このため、一対の第３板体が座屈しようとしても、これは一対の第３板体連結板により抑制される。
上記のように、一対の第２板体、及び一対の第３板体の座屈が効率的に抑制されるため、これら一対の第２板体、及び一対の第３板体の厚さを、薄くすることが可能である。したがって、摩擦制振ダンパーを、更にコンパクトなものとすることができる。
【０００９】
本発明の別の態様においては、前記一端と前記他端がそれぞれ、前記建物を構成する柱梁架構の内側に接合されることで、ブレースとして配置されているか、または、前記建物が上部躯体、下部躯体、及び前記上部躯体と前記下部躯体の間に位置する免震層を備え、前記一端が、前記上部躯体と前記下部躯体のいずれか一方に、前記他端が前記上部躯体と前記下部躯体の他方に、それぞれピン接合されている。

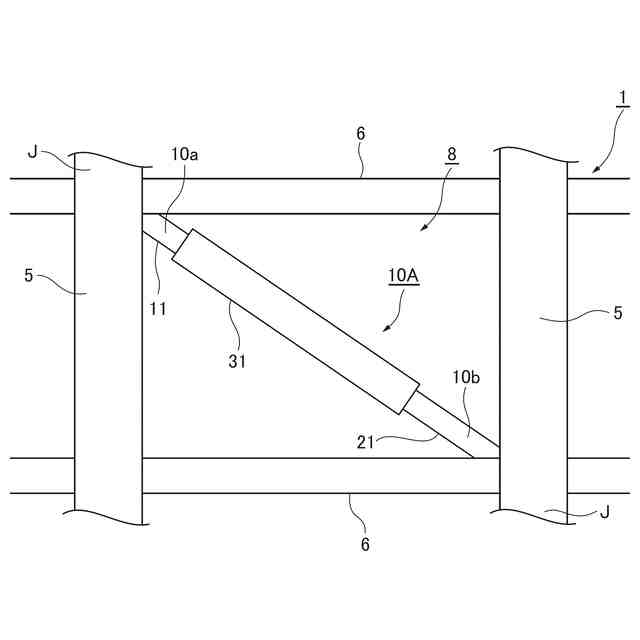

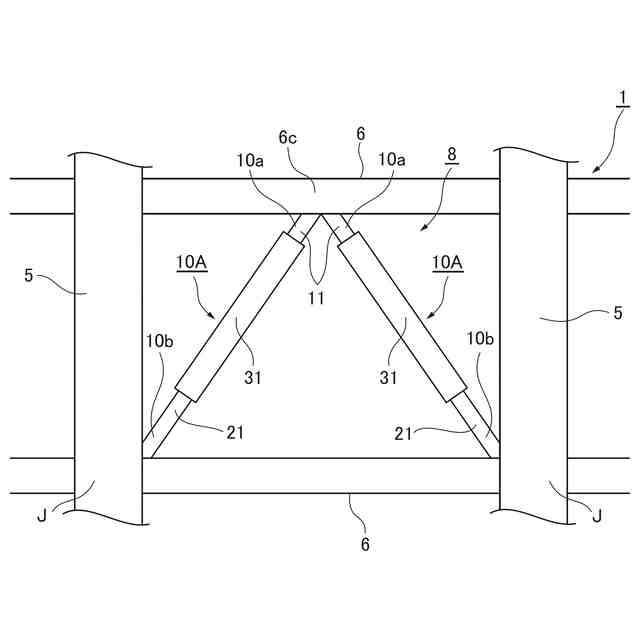

上記のような構成によれば、摩擦制振ダンパーが、一端と他端がそれぞれ、建物を構成する柱梁架構の内側に接合されることで、ブレースとして配置されている場合には、摩擦制振ダンパーを、制振ブレースとして使用することができる。

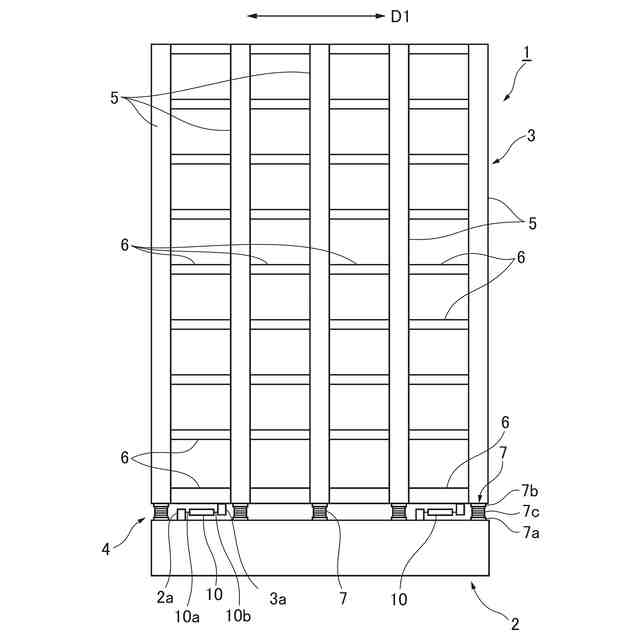

また、建物が上部躯体、下部躯体、及び上部躯体と下部躯体の間に位置する免震層を備え、摩擦制振ダンパーが、一端が、上部躯体と下部躯体のいずれか一方に、他端が上部躯体と下部躯体の他方に、それぞれピン接合されている場合には、摩擦制振ダンパーを、免震層において、上部躯体の揺れを減衰せしめるダンパーとして使用することができる。
【発明の効果】
【００１０】
本発明によれば、コンパクトな構成としつつも、減衰力を高いものとすることが可能な、摩擦制振ダンパーを提供することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
