公開番号2025104863
公報種別公開特許公報(A)
公開日2025-07-10
出願番号2023223011
出願日2023-12-28
発明の名称建具
出願人株式会社LIXIL
代理人個人,個人,個人,個人
主分類E06B 1/36 20060101AFI20250703BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】機能部品を取り付けた建具において、意匠性を向上できる建具を提供すること。
【解決手段】建具1は、隣り合って並んで配置される複数の窓部2,3を備え、隣り合う窓部2,3の連結部分40に機能部品120が取り付けられる。
【選択図】図5
特許請求の範囲【請求項１】
隣り合って並んで配置される複数の窓部を備え、
前記隣り合う窓部の連結部分に機能部品が取り付けられる、建具。
続きを表示（約 400 文字）【請求項２】
前記機能部品は、機能部品本体を備え、
前記機能部品本体は、前記連結部分の見付け方向の幅の範囲に設けられる、請求項１に記載の建具。
【請求項３】
前記連結部分の見付け方向の幅以下の見付け幅により形成されるカバー部であって、前記機能部品の見込み方向の外側に配置され前記機能部品の少なくとも一部を覆うカバー部を備える、請求項１又は２に記載の建具。
【請求項４】
前記機能部品は、シートを回転により巻き取る方式の巻取り装置である、請求項１又は２に記載の建具。
【請求項５】
前記複数の窓部を備える建具は、前記複数の窓部が横方向に並んで配置される連窓で構成される、請求項１又は２に記載の建具。
【請求項６】
前記複数の窓部を備える建具は、複数の窓部が上下方向に並んで配置される段窓で構成される、請求項１又は２に記載の建具。

発明の詳細な説明【技術分野】
【０００１】
本開示は、建具に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、窓部の枠体の開口の内側に網戸（機能部品）を取り付けた建具が知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－８９６４２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
建具に対して網戸等の機能部品を取り付ける場合、機能部品が窓部の枠体の開口の内側に出っ張った状態で取り付けられるため、意匠性を改善する余地がある。
【０００５】
本開示は、機能部品を取り付けた建具において、意匠性を向上できる建具を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示は、隣り合って並んで配置される複数の窓部を備え、前記隣り合う窓部の連結部分に機能部品が取り付けられる、建具に関する。
【図面の簡単な説明】
【０００７】

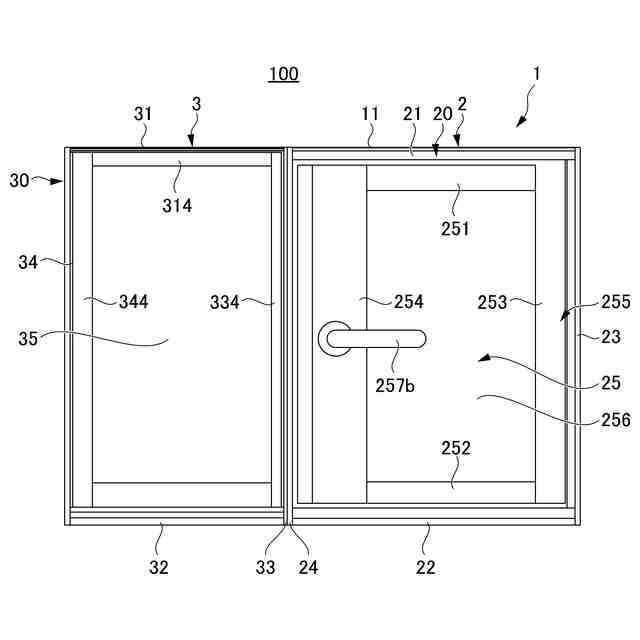

第１実施形態の連窓を室外側から見た図である。

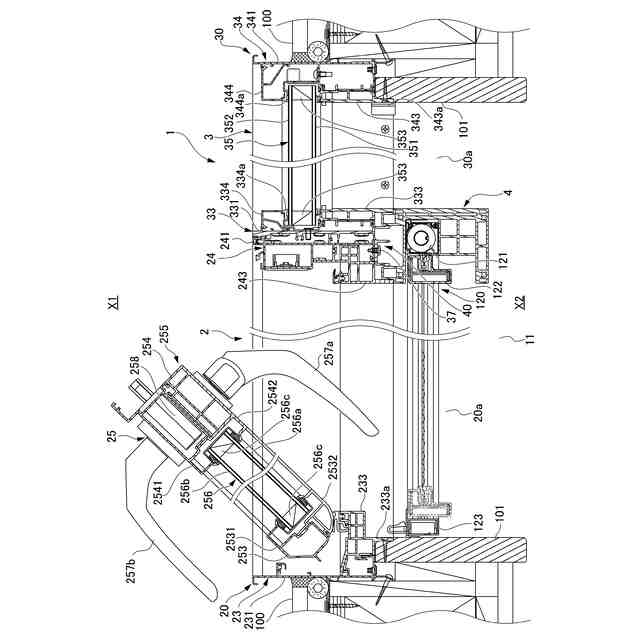

図１に示す連窓の横断面図である。

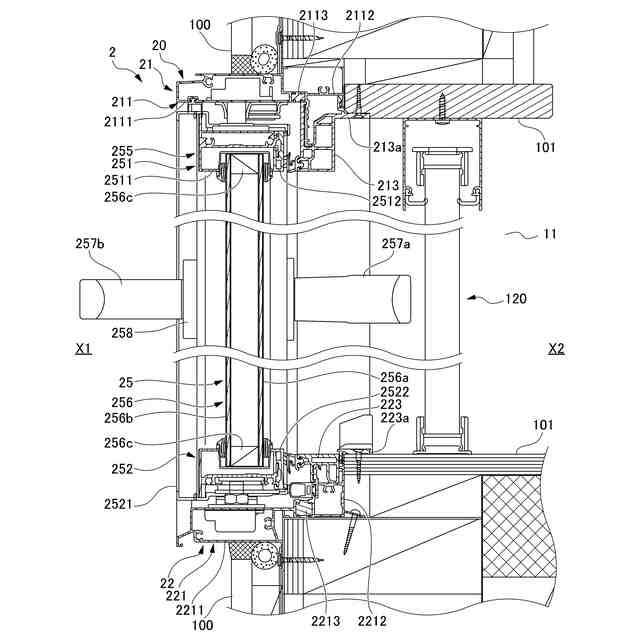

図１に示す連窓において開き窓が配置された部分の縦断面図である。

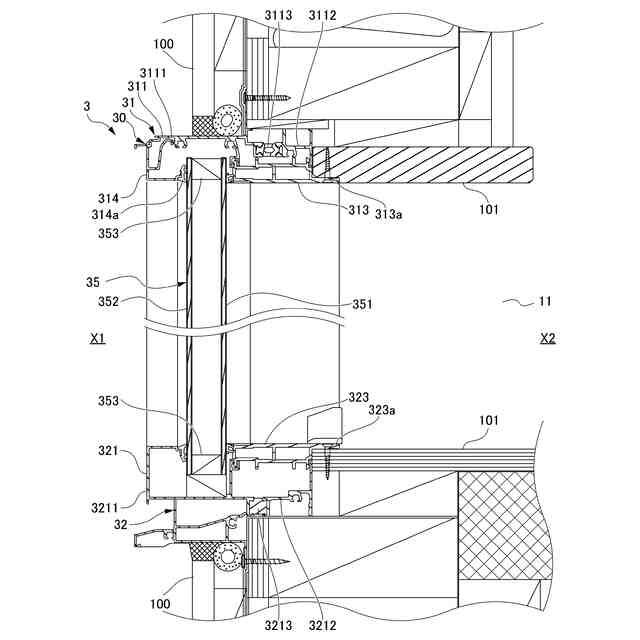

図１に示す連窓において嵌め殺し窓が配置された部分の縦断面図である。

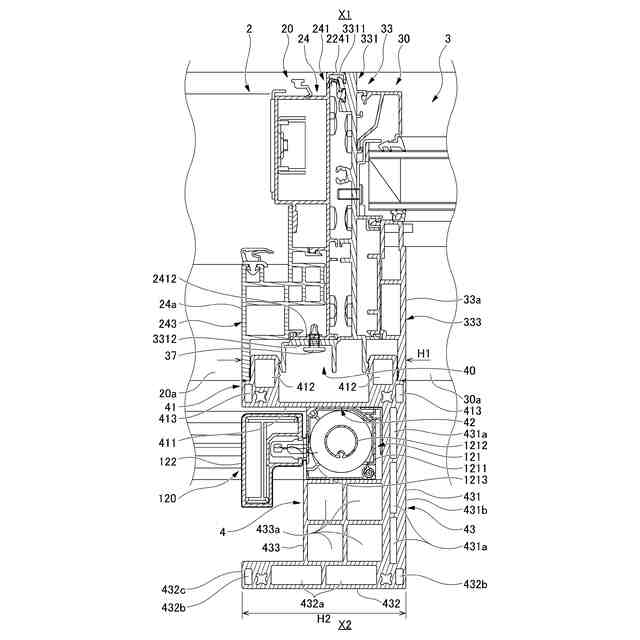

開き窓と嵌め殺し窓とを連結した部分の拡大断面図である。

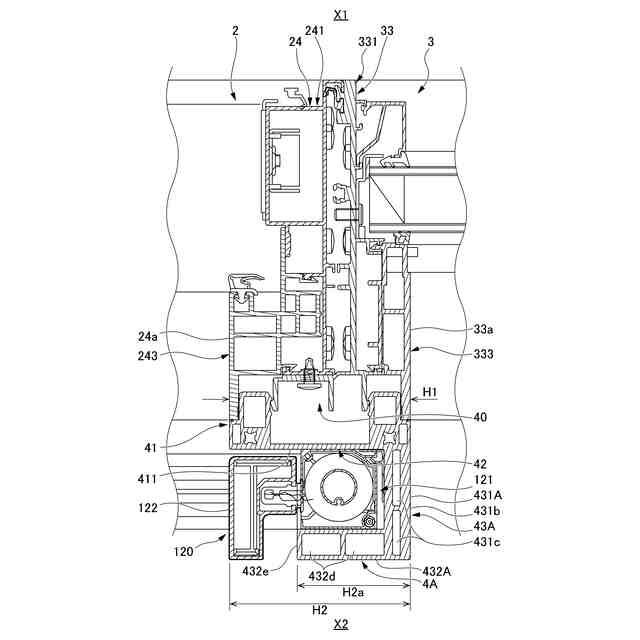

第２実施形態の開き窓と嵌め殺し窓とを連結した部分の拡大断面図である。

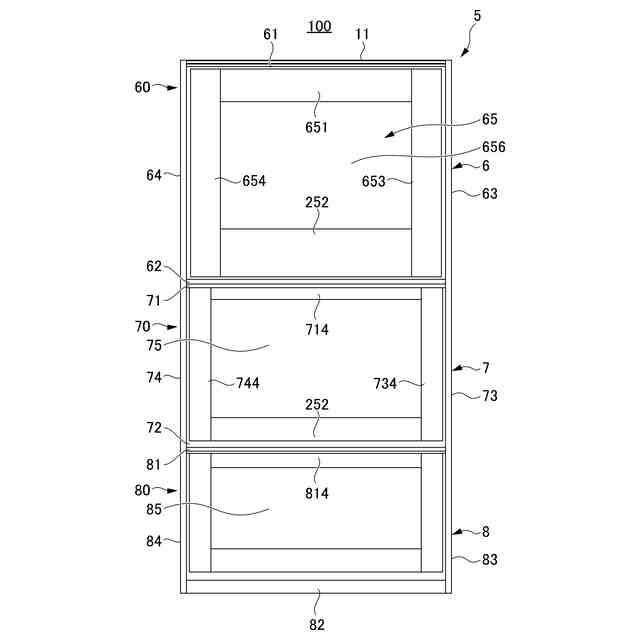

第３実施形態の段窓を室外側から見た図である。

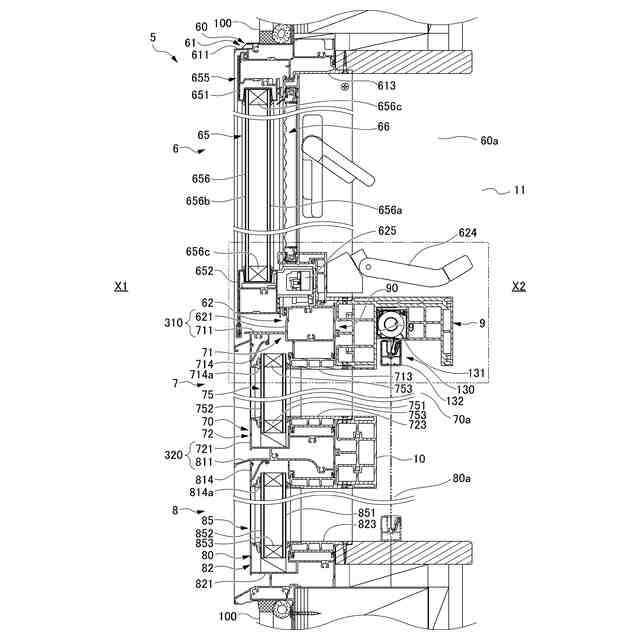

図７に示す段窓の縦断面図である。

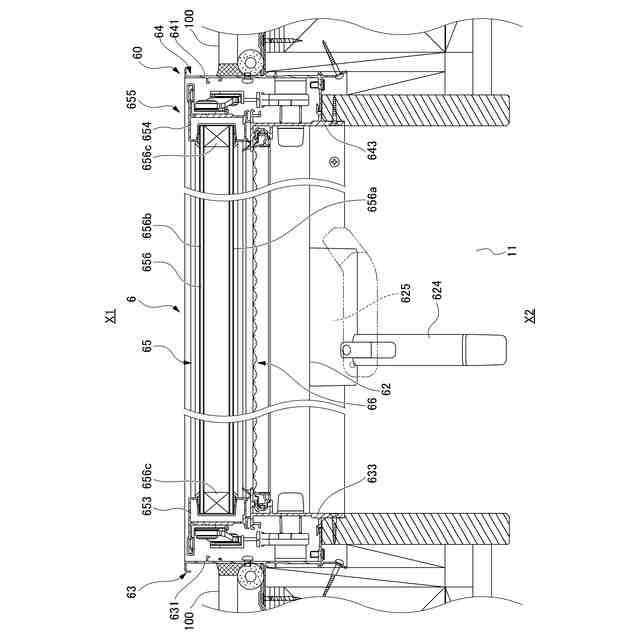

図７に示す段窓において横辷り出し窓が配置された部分の横断面図である。
図７に示す段窓において嵌め殺し窓が配置された部分の横断面図である。
上段に配置された横辷り出し窓と中段に配置された嵌め殺し窓とを連結した部分の拡大断面図である。
【発明を実施するための形態】
【０００８】
以下、本開示の実施形態について、図面を参照しながら詳しく説明する。なお、本明細書において、「見込み方向」とは、建具における室内外方向に沿う方向である。「見付け方向」とは、建具における面材（ガラス）の面方向に沿う方向であり、見込み方向に対して直交する方向である。「見付け面」は、建具における室外側及び室内側に面するそれぞれの面を意味し、「見込み面」は、建具において室内外方向に延びる面を意味する。図面において、建具の室外側を「室外側Ｘ１」とし、建具の室内側を「室内側Ｘ２」とする。建具を正面視したときの横方向を「左右」とする。
【０００９】
第１実施形態の連窓１（建具）は、建物躯体１００に形成された開口部１１に納められる。図１～図４に示すように、連窓１は、見付け方向の左右方向（横方向）に２つの窓部が隣り合って並んで連設された連窓であり、建物躯体１００の開口部１１の左右方向の一方側（図１の左側、図２の右側）に配置される嵌め殺し窓３（ＦＩＸ窓、窓部、一方の窓部）と、建物躯体１００の開口部１１の左右方向の他方側（図１の右側、図２の左側）に配置される開き窓２（窓部、他方の窓部）と、を備える。開き窓２と嵌め殺し窓３とは、開き窓２と嵌め殺し窓３との間に方立等の連結部材が配置されずに、互いの中間側縦枠２４，３３（隣り合う部材、縦材）同士がネジ３７（締結部材）により締結されることで連結される。
【００１０】
開き窓２は、図１に示すように、室外側Ｘ１から見て、建物躯体１００の開口部１１の右側であって、図２に示すように、室内側Ｘ２から見て、建物躯体１００の開口部１１の左側に納められる。開き窓２は、図２及び図３に示すように、枠体２０と、枠体２０内に納められた矩形の障子２５と、を備える。障子２５は、戸先側を室外側Ｘ１に押出し、吊元側に設けられた図示しない回動軸を中心として回動させることで、開放可能となっている。
（【００１１】以降は省略されています）
