特許ウォッチ

公開番号2025075248
公報種別公開特許公報(A)
公開日2025-05-15
出願番号2023186288
出願日2023-10-31
発明の名称高分子組成物および室内用部材
出願人東海興業株式会社
代理人弁理士法人あいち国際特許事務所
主分類C08L 101/00 20060101AFI20250508BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】熱出力性能を向上させることが可能な高分子組成物、また、これを用いた室内用部材を提供する。
【解決手段】高分子組成物は、二相以上の複数相に相分離した相分離構造を有する。高分子組成物は、相分離構造を構成する各相のうち最も熱伝導率が低い低熱伝導率相に、潜熱蓄熱物質が選択的に混合されている。相分離構造は、例えば、熱可塑性樹脂からなるマトリックス相中に架橋ゴムからなる粒子相が分散した海島構造を有しており、低熱伝導率相がマトリックス相である構成などとすることができる。室内用部材は、上記高分子組成物を有する。

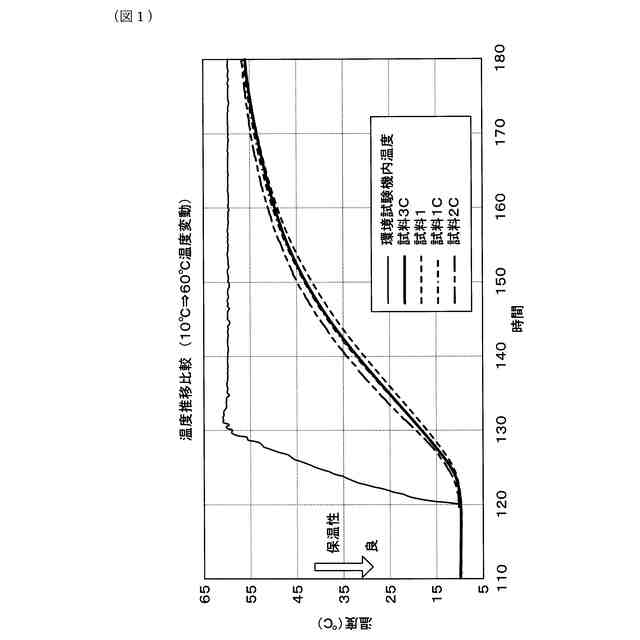

【選択図】図1
特許請求の範囲【請求項１】
二相以上の複数相に相分離した相分離構造を有する高分子組成物であって、
前記相分離構造を構成する各相のうち最も熱伝導率が低い低熱伝導率相に、潜熱蓄熱物質が選択的に混合されている、
高分子組成物。
続きを表示（約 680 文字）【請求項２】
前記相分離構造は、熱可塑性樹脂からなるマトリックス相中に架橋ゴムからなる粒子相が分散した海島構造を有しており、
前記低熱伝導率相は、前記マトリックス相である、
請求項１に記載の高分子組成物。
【請求項３】
前記熱可塑性樹脂は、プロピレン系樹脂であり、
前記架橋ゴムは、エチレン・α－オレフィン・非共役ポリエン共重合体である、
請求項２に記載の高分子組成物。
【請求項４】
鉱物油系軟化剤を含み、
前記熱可塑性樹脂、前記架橋ゴム、および、前記鉱物油系軟化剤の合計１００質量部あたり、前記潜熱蓄熱物質を２５質量部以上４００質量部以下の範囲で含む、
請求項２または請求項３に記載の高分子組成物。
【請求項５】
前記相分離構造は、高分子構造中に結晶性成分および非晶性成分を含むブロック共重合体において形成されるミクロ相分離構造を有しており、
前記低熱伝導率相は、前記非晶性成分の相である、
請求項１に記載の高分子組成物。
【請求項６】
前記相分離構造は、混合された複数の異なるポリマーが相分離して複数のポリマー相が形成されてなるポリマーアロイ相分離構造を有しており、
前記低熱伝導率相は、前記ポリマーアロイ相分離構造を構成する各前記ポリマー相のうち最も熱伝導率が低い低熱伝導率ポリマー相である、
請求項１に記載の高分子組成物。
【請求項７】
請求項１に記載の高分子組成物を有する、室内用部材。

発明の詳細な説明【技術分野】
【０００１】
本発明は、高分子組成物および室内用部材に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来、固－液相転移や固－固相転移など、物質が相転移する際に吸収・放出する潜熱を利用する潜熱蓄熱物質が混合された高分子組成物が知られている。この種の高分子組成物は、温度を一定に保つべき対象の温度が高いときには熱を吸収して対象を冷やしたり、反対に、対象の温度が低いときには熱を放出して対象を温めたりすることにより、対象の温度を一定に保つために使用されている。
【０００３】
特許文献１には、蓄熱材２０～１００重量％と、結晶性ポリオレフィン８０～０重量％と、エラストマー５０～０重量％とからなり、蓄熱材が側鎖結晶性ポリマーを含有する蓄熱材組成物が開示されている。この蓄熱材組成物によれば、有機系蓄熱材の滲み出しやべたつきが少なく、高温での安定性に優れるとされている。
【先行技術文献】
【特許文献】
【０００４】
ＷＯ２００５／０４０３００
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、各ポリマー成分に行き渡るように潜熱蓄熱物質が混合された高分子組成物では、高分子組成物内において潜熱蓄熱物質からの熱を伝熱する際の伝熱損失（伝熱ロス）が大きくなることがあった。その結果、潜熱蓄熱物質自体が持つ本来の性能を十分に発揮することができず、高分子組成物の熱出力性能が悪くなることがあった。
【０００６】
本発明は、かかる課題に鑑みてなされたものであり、熱出力性能を向上させることが可能な高分子組成物、また、これを用いた室内用部材を提供しようとするものである。
【課題を解決するための手段】
【０００７】
本発明に係る高分子組成物および室内用部材は、以下の通りである。
【０００８】
第１の発明は、
二相以上の複数相に相分離した相分離構造を有する高分子組成物であって、
前記相分離構造を構成する各相のうち最も熱伝導率が低い低熱伝導率相に、潜熱蓄熱物質が選択的に混合されている、
高分子組成物としたものである。
【０００９】
第２の発明は、第１の発明において、
前記相分離構造は、熱可塑性樹脂からなるマトリックス相中に架橋ゴムからなる粒子相が分散した海島構造を有しており、
前記低熱伝導率相は、前記マトリックス相である、
高分子組成物としたものである。
【００１０】
第３の発明は、第２の発明において、
前記熱可塑性樹脂は、プロピレン系樹脂であり、
前記架橋ゴムは、エチレン・α－オレフィン・非共役ポリエン共重合体である、
高分子組成物としたものである。

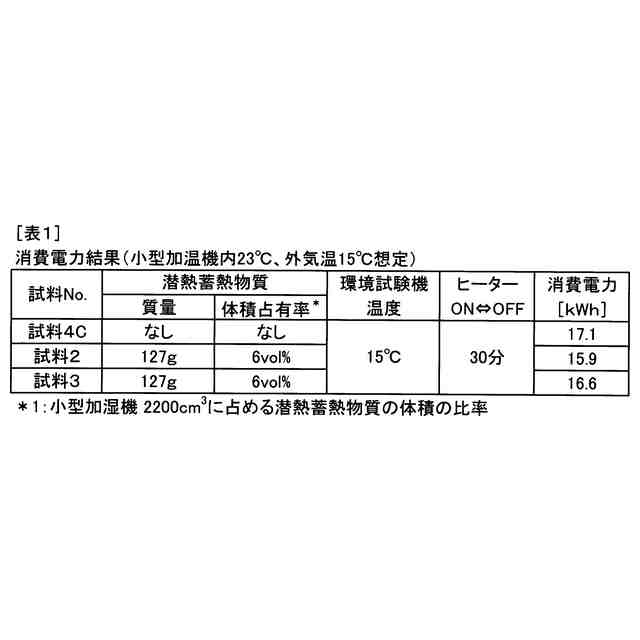

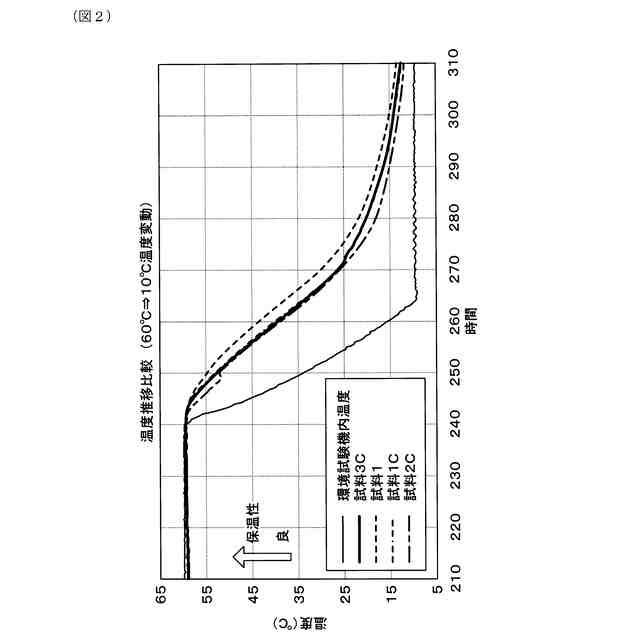

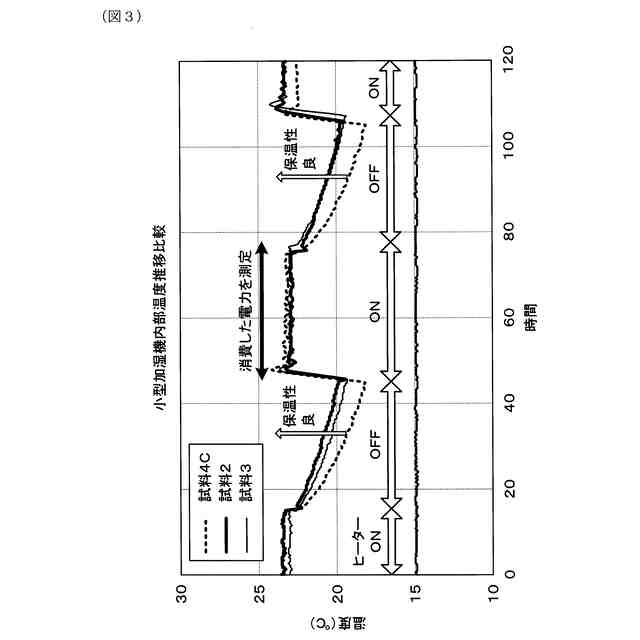

（【００１１】以降は省略されています）

関連特許
