公開番号2025079699
公報種別公開特許公報(A)
公開日2025-05-22
出願番号2023192543
出願日2023-11-10
発明の名称放射線撮影装置及び放射線撮影システム
出願人キヤノン株式会社
代理人個人
主分類G01T 7/00 20060101AFI20250515BHJP(測定;試験)
要約【課題】放射線検出パネルを支持する支持基台に要求される剛性を確保しつつ、放射線撮影装置の筐体の厚肉化を抑制できる技術を提供する。
【解決手段】入射した放射線201を検出する放射線検出パネル120と、放射線検出パネル120を支持する支持基台130と、放射線検出パネル120及び支持基台130を内包する筐体とを備え、支持基台130は、放射線201の入射方向である筐体の厚み方向(Z方向)において、第1の厚みを有し且つ発泡体の第1部材131からなる第1の領域210と、第1の厚みよりも小さい第2の厚みを有し且つ発泡体よりも剛性が高い第2部材132からなる第2の領域220を有する。
【選択図】図2
特許請求の範囲【請求項１】
入射した放射線を検出する放射線検出パネルと、
前記放射線検出パネルを支持する支持基台と、
前記放射線検出パネルおよび前記支持基台を内包する筐体と、
を備え、
前記支持基台は、前記放射線の入射方向である前記筐体の厚み方向において、第１の厚みを有し且つ発泡体の第１部材からなる第１の領域と、前記第１の厚みよりも小さい第２の厚みを有し且つ前記発泡体よりも剛性が高い第２部材からなる第２の領域と、を有する
ことを特徴とする放射線撮影装置。
続きを表示（約 910 文字）【請求項２】
前記支持基台は、前記第１の領域および前記第２の領域のうちの少なくとも１つの領域を複数有する
ことを特徴とする請求項１に記載の放射線撮影装置。
【請求項３】
前記支持基台は、前記第１の領域および前記第２の領域を複数有する
ことを特徴とする請求項２に記載の放射線撮影装置。
【請求項４】
前記第２部材は、前記発泡体ではない１種類以上の部材である
ことを特徴とする請求項１に記載の放射線撮影装置。
【請求項５】
前記第２部材は、前記発泡体よりも高比重である１種類以上の部材である
ことを特徴とする請求項１に記載の放射線撮影装置。
【請求項６】
前記第２部材は、マグネシウム合金、アルミニウム合金、ＣＦＲＰ、ＡＢＳおよびポリカーボネートの材料のうちの少なくとも１種類以上の材料を含む部材である
ことを特徴とする請求項１に記載の放射線撮影装置。
【請求項７】
前記筐体は、前記放射線が入射する入射面と対向する背面に、前記筐体を把持するための凹部が設けられており、
前記支持基台は、前記筐体の厚み方向において、前記凹部が設けられている領域が前記第２の領域である
ことを特徴とする請求項１に記載の放射線撮影装置。
【請求項８】
前記筐体において前記放射線が入射する入射面と対向する背面と、前記支持基台との間に、電気部品を更に備え、
前記支持基台は、前記筐体の厚み方向において、前記電気部品が配置されている領域が前記第２の領域である
ことを特徴とする請求項１に記載の放射線撮影装置。
【請求項９】
前記電気部品は、前記放射線検出パネルに電力を供給する給電部品を含む
ことを特徴とする請求項８に記載の放射線撮影装置。
【請求項１０】
前記第２の領域において、前記電気部品と前記第２部材とを固定する固定機構を更に備える
ことを特徴とする請求項８に記載の放射線撮影装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、放射線撮影装置及び放射線撮影システムに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
医療画像診断や非破壊検査に用いられる放射線撮影装置として、デジタルラジオグラフィ（ＤＲ）が実用化されている。ＤＲは、放射線検出パネルを用いて、被写体を通過した放射線の一種であるＸ線を検出し、電気信号へ変換することでデジタルの放射線画像を生成する。放射線撮影装置は、小型化が進んでおり、医療現場では可搬型のものも多く使用されている。可搬型の放射線撮影装置は、持ち運びの際に衝突や落下などの衝撃を受けることから、軽量性と堅牢性を両立させることが求められている。
【０００３】
一般に、放射線検出パネルは、支持基台に支持されて放射線撮影装置の筐体内に格納されている。また、支持基台は、筐体が受ける衝撃や荷重から放射線検出パネルを保護する機能を有する。そのため、従来の放射線撮影装置では、支持基台には剛性の高い部材が好んで用いられていた。近年では、放射線撮影装置を軽量化するため、多数の空隙を有する多孔性部材（例えば、硬質樹脂の発泡体）を用いて支持基台を構成することがある。これに関連して、特許文献１には、放射線検出パネルを支持する支持基台において、発泡体のみでは支持基台に必要な強度が得られない領域をプレート材によって補強し、支持基台の強度を高める技術が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２２－１１３３００号公報
特開２０２１－７３４４３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
発泡体は、その材料特性から薄く成型することが難しい。特に、特許文献１に記載のビーズ法発泡によって発泡体を成型する場合は、発泡ビーズが十分に充填する厚みを確保する必要がある。また、発泡体は、従来の支持基台に用いられていた材料（例えば、軽合金）よりも剛性が低いため、厚みを大きくすることで支持基台に要求される剛性を得なければならない。そのため、支持基台を発泡体で構成する場合、支持基台を薄肉化することが難しい。即ち、放射線撮影装置の筐体の厚みが厚くなる（厚肉化する）ことを抑制することが難しい。
【０００６】
一方で、放射線撮影装置には、様々な付加価値の構成を搭載するための空間が必要となる。例えば、特許文献２では、放射線撮影装置の筐体に凹形状を設けることで、ユーザが容易に筐体を把持できる機能が付与されている。また、放射線撮影装置の厚みは、日本産業規格（ＪＩＳ：ＪａｐａｎｅｓｅＩｎｄｕｓｔｒｉａｌＳｔａｎｄａｒｄｓ）においても規定されているため、このＪＩＳに規定されている厚みを超えて機能を付与するための空間を確保することは適切でない。
【０００７】
本開示は、このような課題に鑑みてなされたものであり、放射線検出パネルを支持する支持基台に要求される剛性を確保しつつ、放射線撮影装置の筐体の厚肉化を抑制できる技術を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本開示の放射線撮影装置は、入射した放射線を検出する放射線検出パネルと、前記放射線検出パネルを支持する支持基台と、前記放射線検出パネルおよび前記支持基台を内包する筐体と、を備え、前記支持基台は、前記放射線の入射方向である前記筐体の厚み方向において、第１の厚みを有し且つ発泡体の第１部材からなる第１の領域と、前記第１の厚みよりも小さい第２の厚みを有し且つ前記発泡体よりも剛性が高い第２部材からなる第２の領域と、を有する。
【発明の効果】
【０００９】
本開示によれば、放射線検出パネルを支持する支持基台に要求される剛性を確保しつつ、放射線撮影装置の筐体の厚肉化を抑制することができる。
【図面の簡単な説明】
【００１０】
第１の実施形態に係る放射線撮影システムの概略構成の一例を示す図である。

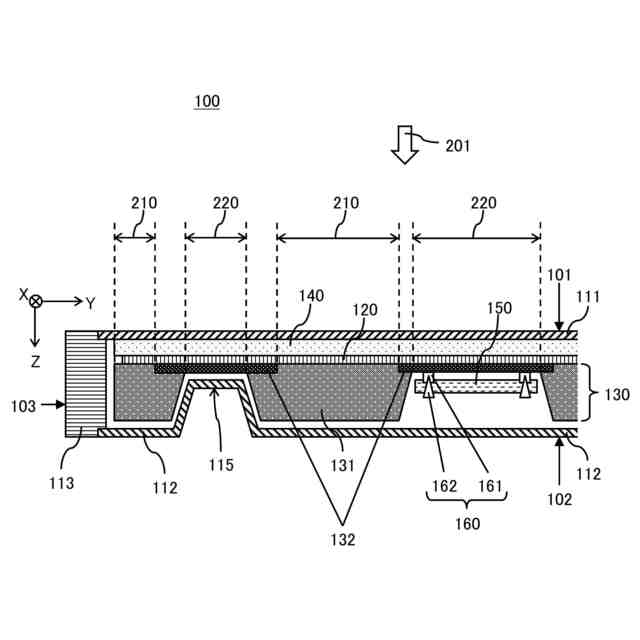

第１の実施形態に係る放射線撮影装置において、図１（ａ）に示すＡ－Ａ'線での断面における内部構成の一例を示す図である。
第１の実施形態に係る放射線撮影装置において、図１（ａ）に示すＡ－Ａ'線での断面における内部構成の一例を示す図である。

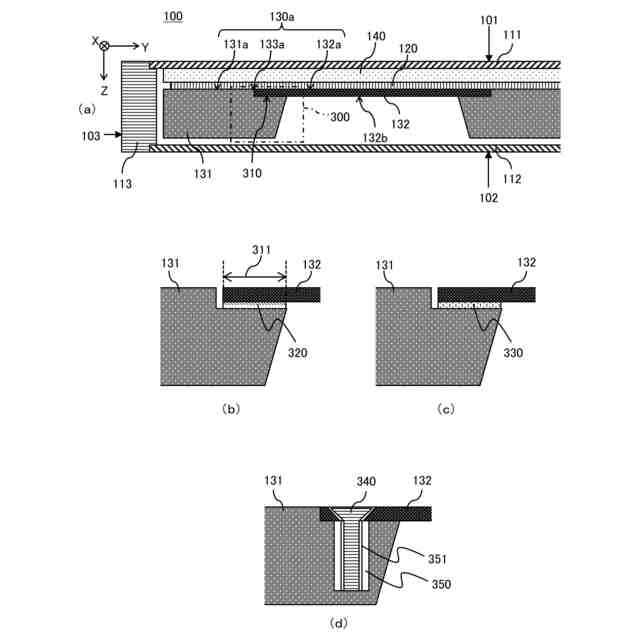

第１の実施形態に係る放射線撮影装置における支持基台の構成例を示す図である。

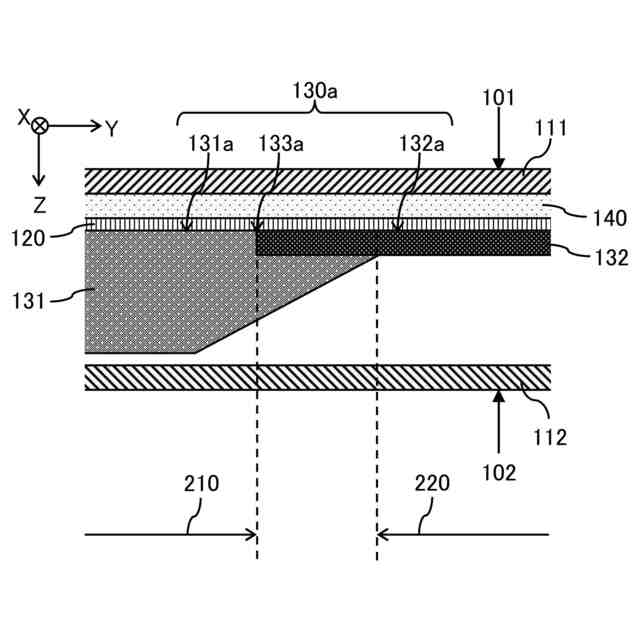

第１の実施形態に係る放射線撮影装置における支持基台の構成例を示す図である。

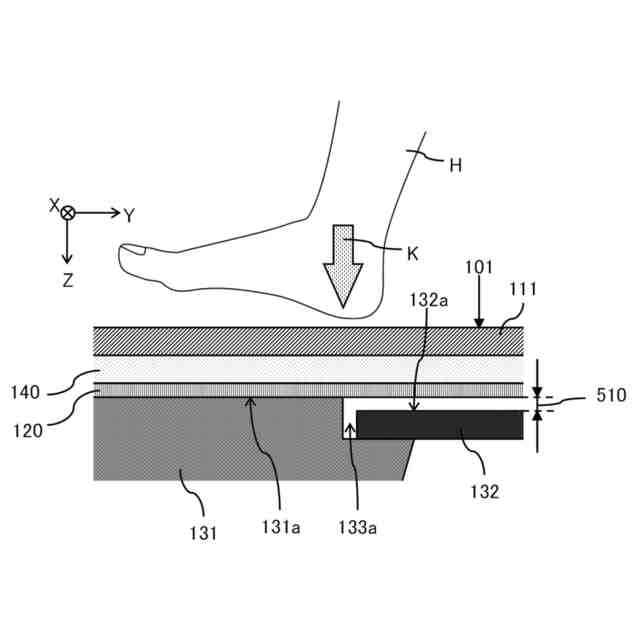

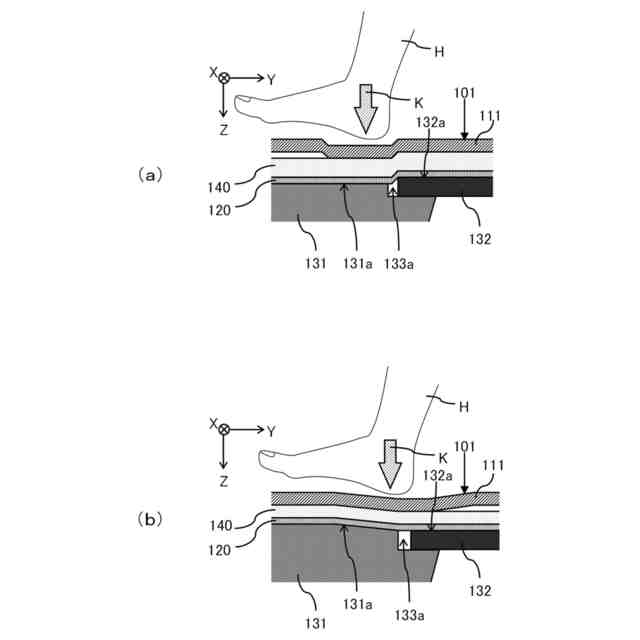

第１の実施形態に係る放射線撮影装置のフロントカバーが、被写体から荷重を受けた場合の一例を示す図である。

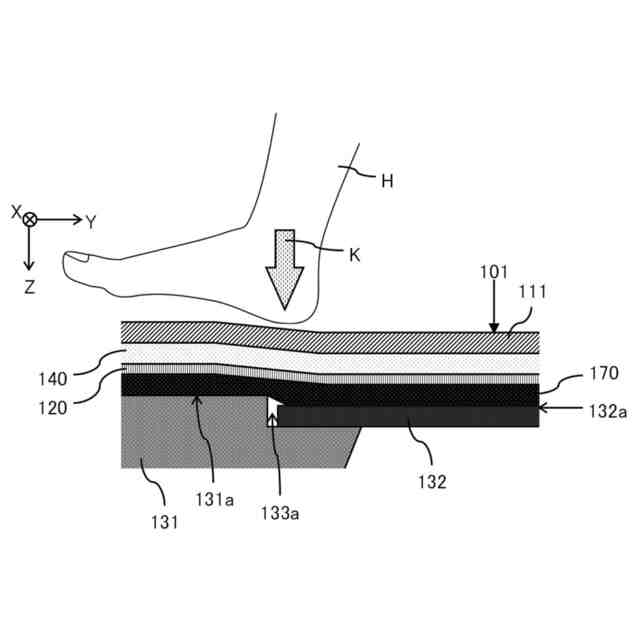

第１の実施形態に係る放射線撮影装置において、図１（ａ）に示すＡ－Ａ'線での断面における内部構成の一例を示す図である。

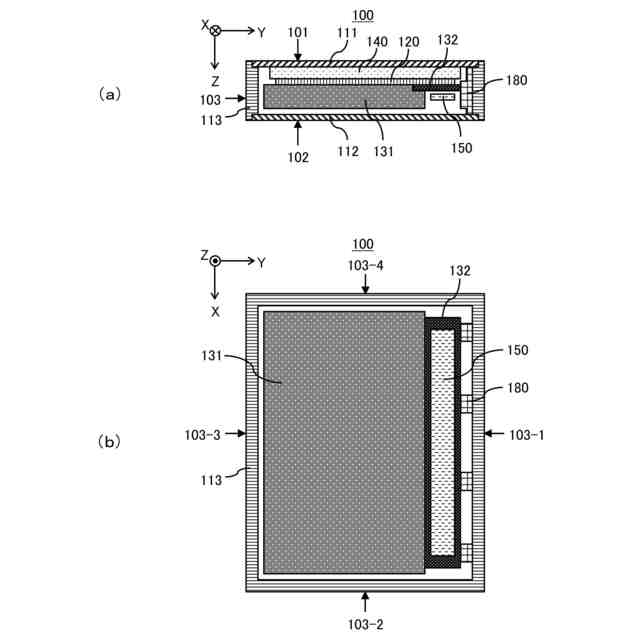

第２の実施形態に係る放射線撮影装置の第１構成例を示す図である。

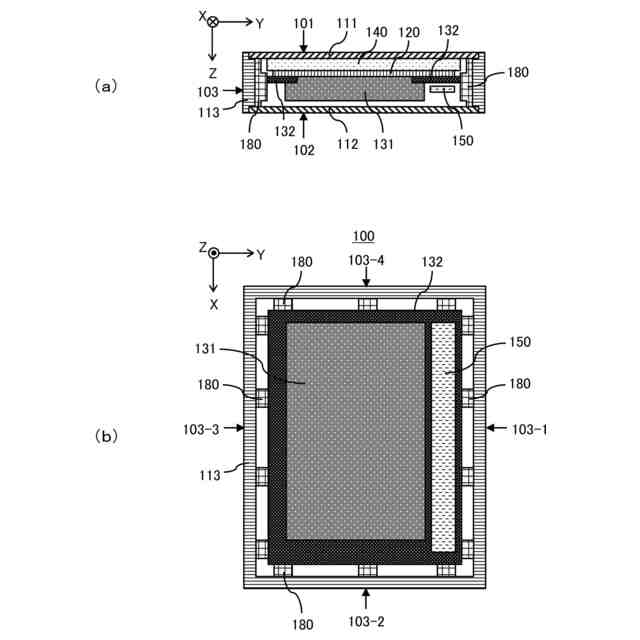

第２の実施形態に係る放射線撮影装置の第２構成例を示す図である。
【発明を実施するための形態】
