発明の名称通信システム、基地局装置および通信端末装置
出願人三菱電機株式会社
代理人個人,個人
主分類H04W 48/10 20090101AFI20250520BHJP(電気通信技術)
要約【課題】基地局装置が特定の通信端末装置によって占有されることを防ぎ、他の通信端末装置を収容できなくなることを防ぐ。
【解決手段】通信システムは、基地局装置と、基地局装置との間で無線通信可能な複数の通信端末装置とを備える。基地局装置は、通信可能な範囲内に存在する通信端末装置に対して、複数の通信端末装置のうち動作が制限された一部の通信端末装置である制限端末装置の制限される動作に関する動作制限情報をシステム情報として通知する。動作制限情報を通知された通信端末装置は、自装置が制限端末装置であると判断した場合は動作制限情報に従って動作する。動作制限情報を変更する情報は、ページングメッセージを用いて通知される。動作制限情報は、RRC(Radio Resource Control)接続要求信号を制限端末装置から基地局装置に送信することを制限するための情報である。

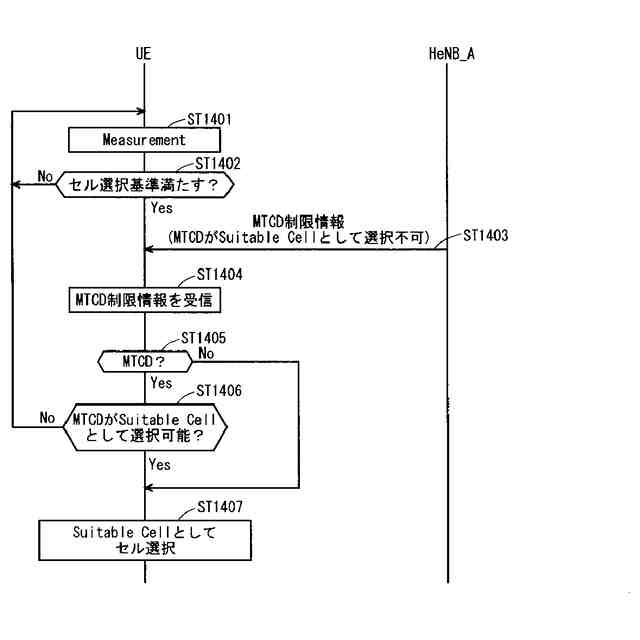

【選択図】図14
特許請求の範囲【請求項１】
基地局装置と、前記基地局装置との間で無線通信可能な複数の通信端末装置とを備えた通信システムであって、
前記基地局装置は、通信可能な範囲内に存在する通信端末装置に対して、前記複数の通信端末装置のうち動作が制限された一部の通信端末装置である制限端末装置の制限される動作に関する動作制限情報をシステム情報として通知し、
前記動作制限情報を通知された通信端末装置は、ＳＩＭ（Subscriber Identity Module）に格納されている情報に基づき自装置が制限端末装置であるか否かを判断し、制限端末装置であると判断した場合は前記動作制限情報に従って動作し、
前記動作制限情報を変更する情報は、ページングメッセージを用いて通知され、
前記動作制限情報は、ＲＲＣ（Radio Resource Control）接続要求信号を前記制限端末装置から前記基地局装置に送信することを制限するための情報であることを特徴とする通信システム。
続きを表示（約 680 文字）【請求項２】
前記動作制限情報は、前記制限端末装置による前記基地局装置へのアクセスを制限するための情報であることを特徴とする請求項１に記載の通信システム。
【請求項３】
複数の通信端末装置との間で無線通信可能な基地局装置であって、
通信可能な範囲内に存在する通信端末装置に対して、前記複数の通信端末装置のうち動作が制限された一部の通信端末装置である制限端末装置の制限される動作に関する動作制限情報をシステム情報として通知し、
前記動作制限情報を変更する情報は、ページングメッセージを用いて通知し、
前記動作制限情報は、ＲＲＣ（Radio Resource Control）接続要求信号を前記制限端末装置から前記基地局装置に送信することを制限するための情報であることを特徴とする基地局装置。
【請求項４】
基地局装置との間で無線通信可能な通信端末装置であって、
ＳＩＭ（Subscriber Identity Module）に格納されている情報に基づき自装置が制限端末装置であるか否かを判断し、制限端末装置であると判断した場合は前記基地局装置によってシステム情報として通知された動作制限情報に基づいて動作し、
前記動作制限情報を変更する情報は、ページングメッセージを用いて通知され、
前記動作制限情報は、ＲＲＣ（Radio Resource Control）接続要求信号を前記制限端末装置から前記基地局装置に送信することを制限するための情報であることを特徴とする通信端末装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、複数の通信端末装置と基地局装置との間で無線通信を実施する通信システム、ならびに前記通信システムに含まれる基地局装置および通信端末装置に関する。
続きを表示（約 2,900 文字）【背景技術】
【０００２】
第３世代と呼ばれる通信方式のうち、Ｗ－ＣＤＭＡ（Wideband Code division Multiple Access）方式が２００１年から日本で商用サービスが開始されている。また、下りリンク（個別データチャネル、個別制御チャネル）にパケット伝送用のチャネル（High Speed-Downlink Shared Channel：ＨＳ－ＤＳＣＨ）を追加することにより、下りリンクを用いたデータ送信の更なる高速化を実現するＨＳＤＰＡ（High Speed Downlink Packet Access）のサービスが開始されている。さらに、上り方向のデータ送信をより高速化するために、ＨＳＵＰＡ（High Speed Uplink Packet Access）方式についてもサービスが開始されている。Ｗ－ＣＤＭＡは、移動体通信システムの規格化団体である３ＧＰＰ（3rd Generation Partnership Project）により定められた通信方式であり、リリース８版の規格書がとりまとめられている。
【０００３】
また、３ＧＰＰにおいて、Ｗ－ＣＤＭＡとは別の通信方式として、無線区間についてはロングタームエボリューション（Long Term Evolution：ＬＴＥ）、コアネットワーク（単にネットワークとも称する）を含めたシステム全体構成については、システムアーキテクチャエボリューション（System Architecture Evolution：ＳＡＥ）と称される新たな通信方式が検討されている。この通信方式は３．９Ｇ（3.9 Generation）システムとも呼ばれる。
【０００４】
ＬＴＥでは、アクセス方式、無線のチャネル構成やプロトコルが、現在のＷ－ＣＤＭＡ（ＨＳＤＰＡ／ＨＳＵＰＡ）とは全く異なるものになる。例えば、アクセス方式は、Ｗ－ＣＤＭＡが符号分割多元接続（Code Division Multiple Access）を用いているのに対して、ＬＴＥは下り方向はＯＦＤＭ（Orthogonal Frequency Division Multiplexing）、上り方向はＳＣ－ＦＤＭＡ（Single Career Frequency Division Multiple Access）を用いる。また、帯域幅は、Ｗ－ＣＤＭＡが５ＭＨｚであるのに対し、ＬＴＥでは１．４ＭＨｚ，３ＭＨｚ，５ＭＨｚ，１０ＭＨｚ，１５ＭＨｚ，２０ＭＨｚの中で基地局毎に選択可能となっている。また、ＬＴＥでは、Ｗ－ＣＤＭＡのように回線交換を含まず、パケット通信方式のみになる。
【０００５】
ＬＴＥは、Ｗ－ＣＤＭＡのコアネットワーク（General Packet Radio Service：ＧＰＲＳ）とは異なる新たなコアネットワークを用いて通信システムが構成されるため、Ｗ－ＣＤＭＡ網とは別の独立した無線アクセス網として定義される。したがって、Ｗ－ＣＤＭＡの通信システムと区別するため、ＬＴＥの通信システムでは、移動端末（User Equipment：ＵＥ）と通信を行う基地局（Base station）はｅＮＢ（E-UTRAN NodeB）と称され、複数の基地局と制御データやユーザデータのやり取りを行う基地局制御装置（Radio Network Controller）は、ＥＰＣ（Evolved Packet Core）またはａＧＷ（Access Gateway）と称される。
【０００６】
このＬＴＥの通信システムでは、ユニキャスト（Unicast）サービスとＥ-ＭＢＭＳサービス（Evolved Multimedia Broadcast Multicast Service）とが提供される。Ｅ－ＭＢＭＳサービスとは、放送型マルチメディアサービスであり、単にＭＢＭＳと称される場合もある。複数の移動端末に対してニュースや天気予報、モバイル放送などの大容量放送コンテンツが送信される。これを１対多（Point to Multipoint）サービスともいう。
【０００７】

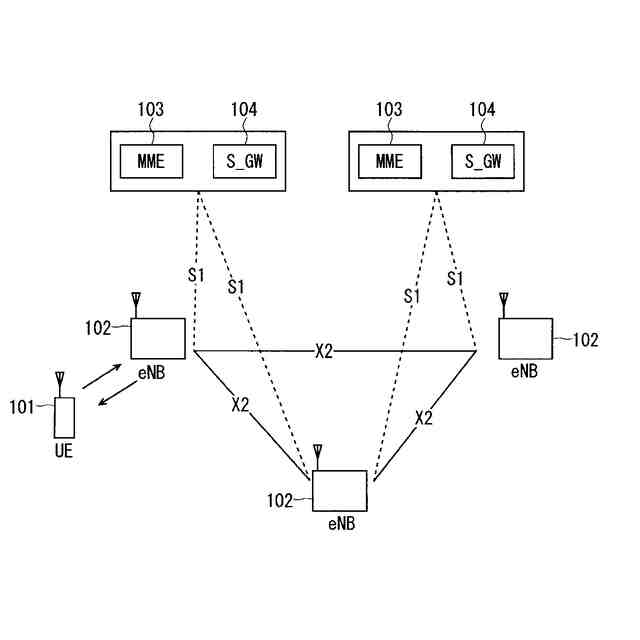

３ＧＰＰでの、ＬＴＥシステムにおける全体的なアーキテクチャ（Architecture）に関する現在の決定事項が、非特許文献１（４章）に記載されている。全体的なアーキテクチャについて図１を用いて説明する。図１は、ＬＴＥ方式の通信システムの構成を示す説明図である。図１において、移動端末１０１に対する制御プロトコル、例えばＲＲＣ（Radio Resource Control）と、ユーザプレイン、例えばＰＤＣＰ（Packet Data Convergence Protocol）、ＲＬＣ（Radio Link Control）、ＭＡＣ（Medium Access Control）、ＰＨＹ（Physical layer）とが基地局１０２で終端するならば、Ｅ－ＵＴＲＡＮ（Evolved Universal Terrestrial Radio Access）は１つあるいは複数の基地局１０２によって構成される。
【０００８】
基地局１０２は、ＭＭＥ（Mobility Management Entity）１０３から通知されるページング信号（Paging Signal、ページングメッセージ（paging messages）とも称される）のスケジューリング（Scheduling）および送信を行う。基地局１０２は、Ｘ２インタフェースにより、互いに接続される。また基地局１０２は、Ｓ１インタフェースによりＥＰＣ（Evolved Packet Core）に接続される。より明確には、基地局１０２は、Ｓ１＿ＭＭＥインタフェースによりＭＭＥ（Mobility Management Entity）１０３に接続され、Ｓ１＿ＵインタフェースによりＳ－ＧＷ（Serving Gateway）１０４に接続される。
【０００９】
ＭＭＥ１０３は、複数あるいは単数の基地局１０２へのページング信号の分配を行う。また、ＭＭＥ１０３は待受け状態（Idle State）のモビリティ制御（Mobility control）を行う。ＭＭＥ１０３は、移動端末が待ち受け状態および、アクティブ状態（Active State）の際に、トラッキングエリア（Tracking Area）リストの管理を行う。
【００１０】
Ｓ－ＧＷ１０４は、ひとつまたは複数の基地局１０２とユーザデータの送受信を行う。Ｓ－ＧＷ１０４は、基地局間のハンドオーバの際、ローカルな移動性のアンカーポイント（Mobility Anchor Point）となる。ＥＰＣには、さらにＰ－ＧＷ（PDN Gateway）が存在し、ユーザ毎のパケットフィルタリングやＵＥ－ＩＤアドレスの割当などを行う。
