公開番号2025082058
公報種別公開特許公報(A)
公開日2025-05-28
出願番号2023195283
出願日2023-11-16
発明の名称方向切換弁装置
出願人ナブテスコ株式会社
代理人個人,個人
主分類F15B 11/00 20060101AFI20250521BHJP(流体圧アクチュエータ;水力学または空気力学一般)
要約【課題】ロック弁に接続されるドレンポートを必要としない方向切換弁装置を提供する。
【解決手段】方向切換弁装置1は、スプール30が摺動するスプール孔11と、スプール孔11に開口されるとともにアクチュエータに接続されるアクチュエータ通路13と、を備える弁本体ブロック10と、アクチュエータとスプール孔11との間を遮断状態に保持するロック弁40と、を備える。弁本体ブロック10は、ロック弁40の遮断状態を解除するための解除圧が導入される解除圧力室21と、スプール30に作用するパイロット圧が導入されるスプール用圧力室22と、ロック弁40とスプール用圧力室22とを接続する接続通路23と、を有し、解除圧力室21に解除圧が導入されたときに、ロック弁40を遮断状態に保持するためにアクチュエータ通路13から作用していた圧をロック弁40から接続通路23を介してスプール用圧力室22に排出する。

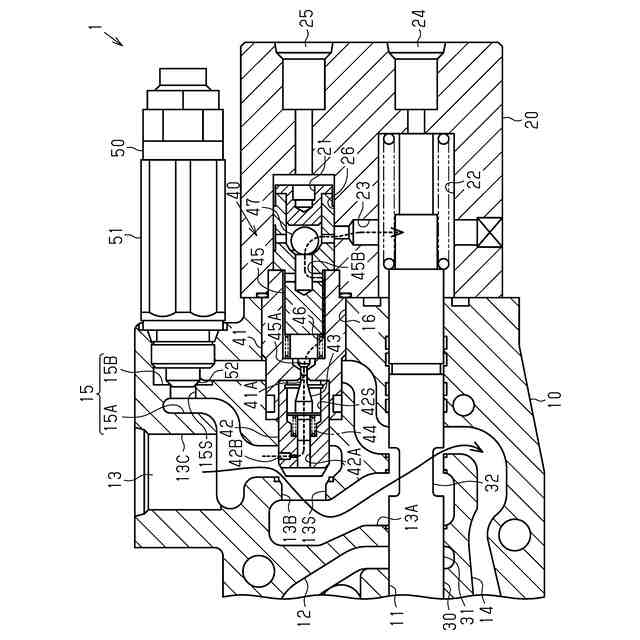

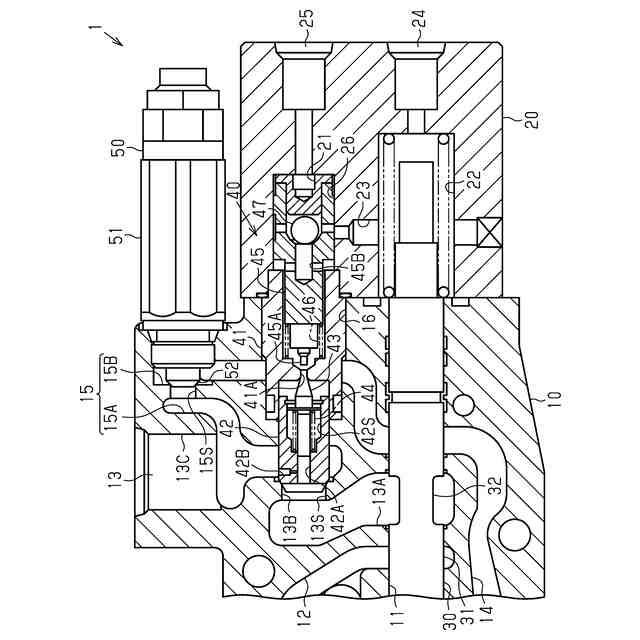

【選択図】図2
特許請求の範囲【請求項１】
スプールが摺動するスプール孔と、前記スプール孔に開口されるとともにアクチュエータに接続されるアクチュエータ通路と、を備える弁本体ブロックと、
前記アクチュエータと前記スプール孔との間を遮断状態に保持するロック弁と、を備え、
前記弁本体ブロックは、前記ロック弁の前記遮断状態を解除するための解除圧が導入される解除圧力室と、前記スプールに作用するパイロット圧が導入されるスプール用圧力室と、前記ロック弁と前記スプール用圧力室とを接続する接続通路と、を有し、
前記解除圧力室に解除圧が導入されたときに、前記ロック弁を前記遮断状態に保持するために前記アクチュエータ通路から作用していた圧を前記ロック弁から前記接続通路を介して前記スプール用圧力室に排出する
方向切換弁装置。
続きを表示（約 510 文字）【請求項２】
前記スプール用圧力室から前記ロック弁への流れを閉鎖するチェック弁が設けられる
請求項１に記載の方向切換弁装置。
【請求項３】
前記チェック弁は、前記ロック弁の内部に設けられる
請求項２に記載の方向切換弁装置。
【請求項４】
前記ロック弁は、前記アクチュエータ通路を開閉する主弁と、
前記主弁を閉弁方向に押圧する圧が前記アクチュエータ通路から導入される圧力室と、
前記解除圧力室に解除圧が導入されたときに小弁用弁座から離れて前記圧力室の密閉状態を開放する小弁と、
前記主弁と前記小弁との間に設けられて両者を相対的に離れる方向に付勢する付勢部材と、
前記解除圧力室に解除圧が導入されると前記小弁を前記小弁用弁座から離れる方向に押すピストンと、を備え、
前記圧力室の圧は、前記ピストンに設けられる通路を介して前記接続通路に排出される
請求項２又は請求項３に記載の方向切換弁装置。
【請求項５】
前記ピストンに設けられる通路に前記チェック弁が設けられる
請求項４に記載の方向切換弁装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、方向切換弁装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
特許文献１に記載の方向切換弁装置は、建設機械のアームやブーム等のアクチュエータを制御する。方向切換弁装置では、スプール孔を有する弁本体と、スプール孔を移動可能に設けられるスプールとを有する。方向切換弁装置は、弁本体においてスプールを移動させることで作動油の供給及び遮断が切り換えられる。
【０００３】
方向切換弁装置では、方向切換弁から供給される作動油に応じて伸縮する油圧シリンダによって建設機械のアームやブームが駆動される。ここで、アームやブームを静止状態に保持する状況が生じると、方向切換弁装置は、作動油の供給源であるポンプとの接続を遮断するとともに、油圧シリンダから戻る作動油の排出先であるタンクとの接続を遮断する状態に切り換えられる。
【０００４】
しかしながら、重量の大きいアーム又はブームに用いられる方向切換弁装置では、ポンプ及びタンクとの遮断のみでは、アームやブームの自重の影響により作動油がスプールとスプール孔の内周面との間を通ってタンクに漏れ出して、アームやブームを静止状態に保持することが困難となる。そのため、アーム又はブームに用いられる方向切換弁装置においては通常、作動油の漏れを防止するためのロック弁が設けられている。
【先行技術文献】
【特許文献】
【０００５】
実公平７－４７６０４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
ところで、上記特許文献１に記載のロック弁は、スプールを駆動する圧力がロック弁のピストンの第１端面に作用するとともに、ピストンの第２端面にはドレン圧が作用する。このような構成では、ピストンの第２端面にドレン圧を作用させるために、ロック弁に接続されるドレンポートを設ける必要がある。そこで、ロック弁に接続されるドレンポートを必要としない方向切換弁装置が求められている。
【課題を解決するための手段】
【０００７】
上記課題を解決する方向切換弁装置は、スプールが摺動するスプール孔と、前記スプール孔に開口されるとともにアクチュエータに接続されるアクチュエータ通路と、を備える弁本体ブロックと、前記アクチュエータと前記スプール孔との間を遮断状態に保持するロック弁と、を備え、前記弁本体ブロックは、前記ロック弁の前記遮断状態を解除するための解除圧が導入される解除圧力室と、前記スプールに作用するパイロット圧が導入されるスプール用圧力室と、前記ロック弁と前記スプール用圧力室とを接続する接続通路と、を有し、前記解除圧力室に解除圧が導入されたときに、前記ロック弁を前記遮断状態に保持するために前記アクチュエータ通路から作用していた圧を前記ロック弁から前記接続通路を介して前記スプール用圧力室に排出する。
【０００８】
上記構成によれば、解除圧力室に解除圧が導入されるとアクチュエータ通路とスプール孔との遮断状態が解除され、ロック弁の圧がロック弁から接続通路を介してスプール用圧力室に排出される。このため、ロック弁に接続されるドレンポートを必要としない。
【０００９】
上記方向切換弁装置について、前記スプール用圧力室から前記ロック弁への流れを閉鎖するチェック弁が設けられることが好ましい。
上記方向切換弁装置について、前記チェック弁は、前記ロック弁の内部に設けられることが好ましい。
【００１０】
上記方向切換弁装置について、前記ロック弁は、前記アクチュエータ通路を開閉する主弁と、前記主弁を閉弁方向に押圧する圧が前記アクチュエータ通路から導入される圧力室と、前記解除圧力室に解除圧が導入されたときに小弁用弁座から離れて前記圧力室の密閉状態を開放する小弁と、前記主弁と前記小弁との間に設けられて両者を相対的に離れる方向に付勢する付勢部材と、前記解除圧力室に解除圧が導入されると前記小弁を前記小弁用弁座から離れる方向に押すピストンと、を備え、前記圧力室の圧は、前記ピストンに設けられる通路を介して前記接続通路に排出されることが好ましい。
（【００１１】以降は省略されています）
