公開番号2025082886
公報種別公開特許公報(A)
公開日2025-05-30
出願番号2023196404
出願日2023-11-20
発明の名称反応装置
出願人大和ハウス工業株式会社,国立大学法人大阪大学
代理人個人,個人
主分類B01J 19/12 20060101AFI20250523BHJP(物理的または化学的方法または装置一般)
要約【課題】効率的に生成物を生成することができる反応装置を提供する。

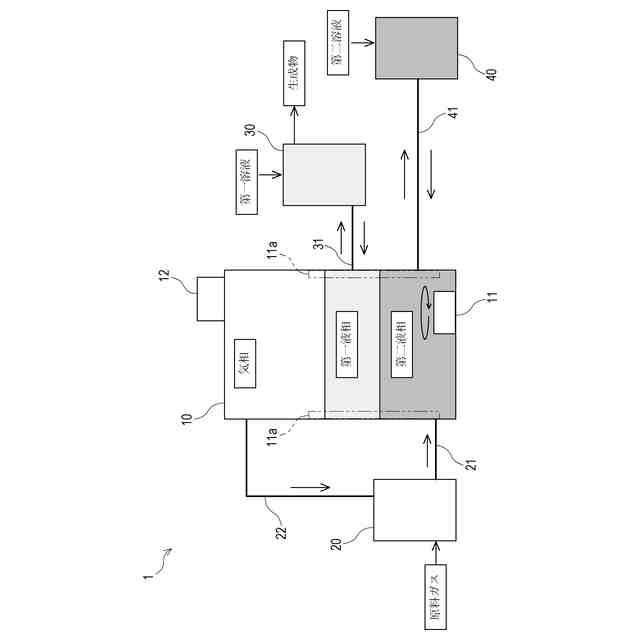

【解決手段】原料ガスと第一溶液と第二溶液とを反応させて生成物を生成する反応装置1であって、原料ガスを含む気相と、第一溶液により構成される第一液相と、第二溶液によって構成される第二液相と、が内部で形成される反応容器10と、第一溶液及び第二溶液に対して光を照射させて、原料ガス、第一溶液及び第二溶液を反応させる照射装置12と、反応容器10内の気相に含まれる原料ガスを回収すると共に、反応容器10内に原料ガスを供給可能な気相調整装置20と、反応容器10内の第一液相に含まれる第一溶液を回収すると共に、反応容器10内に第一溶液を供給可能な第一液相調整装置30と、反応容器10内の第二液相に含まれる第二溶液を回収すると共に、反応容器10内に第二溶液を供給可能な第二液相調整装置40と、を具備する。
【選択図】図1
特許請求の範囲【請求項１】
原料ガスと、第一溶液と、前記第一溶液とは異なる第二溶液と、を反応させて生成物を生成する反応装置であって、
前記原料ガスを含む気相と、前記第一溶液により構成される第一液相と、前記第二溶液によって構成される第二液相と、が内部で形成される反応容器と、
前記第一溶液及び前記第二溶液に対して光を照射させて、前記原料ガス、前記第一溶液及び前記第二溶液を反応させる照射装置と、
前記反応容器内の前記気相に含まれる前記原料ガスを回収すると共に、前記反応容器内に前記原料ガスを供給可能な気相調整装置と、
前記反応容器内の前記第一液相に含まれる前記第一溶液を回収すると共に、前記反応容器内に前記第一溶液を供給可能な第一液相調整装置と、
前記反応容器内の前記第二液相に含まれる前記第二溶液を回収すると共に、前記反応容器内に前記第二溶液を供給可能な第二液相調整装置と、
を具備する反応装置。
続きを表示（約 630 文字）【請求項２】
前記反応容器内において、前記原料ガスと反応する前記第一溶液及び前記第二溶液を攪拌する攪拌装置と、
前記攪拌装置による攪拌後、前記第一液相及び前記第二液相が分離した状態になると、前記第一液相調整装置及び第二液相調整装置を稼動させて、前記第一溶液及び前記第二溶液の回収を行う制御と、前記第一溶液及び前記第二溶液を供給する制御と、を実行可能な制御部と、
を具備する請求項１に記載の反応装置。
【請求項３】
前記攪拌装置は、
平面視において、前記反応容器の中心に対して偏心した位置に設けられている、
請求項２に記載の反応装置。
【請求項４】
前記反応容器は、
前記攪拌装置の攪拌による渦の発生を促進可能な邪魔板を具備する、
請求項２又は請求項３に記載の反応装置。
【請求項５】

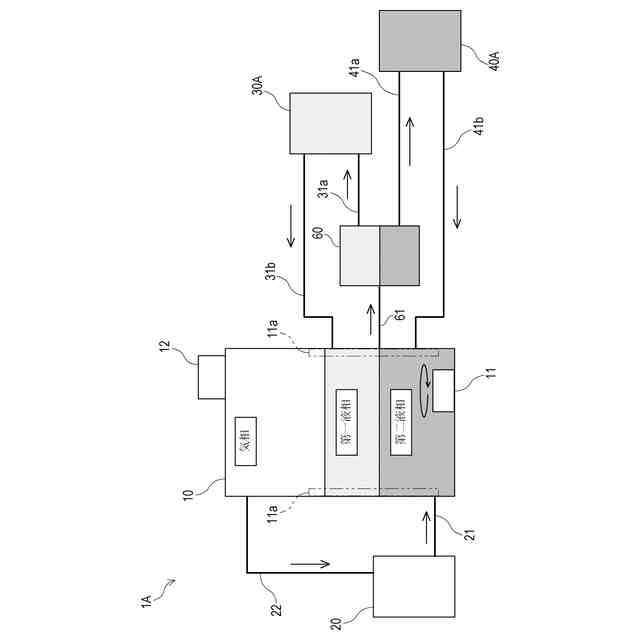

前記反応容器内の前記第一溶液及び前記第二溶液の一部を取り出し可能な中間容器を具備し、
前記制御部は、
前記攪拌装置による攪拌後、分離していない状態の前記第一溶液及び前記第二溶液の一部を前記中間容器に取り出し、
前記中間容器内の前記第一液相及び前記第二液相が分離した状態になると、前記第一液相調整装置及び第二液相調整装置を稼動させて、前記中間容器から前記第一溶液及び前記第二溶液の回収を行う制御を実行可能である、
請求項２に記載の反応装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、反応物に対して化学反応を行わせる反応装置の技術に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、反応物に対して化学反応を行わせる技術は公知となっている。例えば特許文献１には、２つの液相を用いた化学反応により、常温常圧で生成物を生成する方法が知られている。
【０００３】
上記特許文献１に記載の発明では、化学反応に使用される物質が水に溶解した水相と、原料が有機溶媒に溶解した有機相と、を反応容器に入れた状態で、各液相に対して光を照射することで、化学反応を行わせて生成物を生成する。
【０００４】
しかしながら、上記特許文献１に記載の方法では、反応後に生成物を回収する際には、生成物が溶解した液相（例えば水相）を回収する必要がある。このため、生成物を回収するごとに、反応容器から液相を排出する必要があり、効率的に生成物を生成し難い。
【先行技術文献】
【特許文献】
【０００５】
特許第６０８０２８１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明は以上の如き状況に鑑みてなされたものであり、その解決しようとする課題は、効率的に生成物を生成することができる反応装置を提供することである。
【課題を解決するための手段】
【０００７】
本発明の解決しようとする課題は以上の如くであり、次にこの課題を解決するための手段を説明する。
【０００８】
即ち、請求項１においては、原料ガスと、第一溶液と、前記第一溶液とは異なる第二溶液と、を反応させて生成物を生成する反応装置であって、前記原料ガスを含む気相と、前記第一溶液により構成される第一液相と、前記第二溶液によって構成される第二液相と、が内部で形成される反応容器と、前記第一溶液及び前記第二溶液に対して光を照射させて、前記原料ガス、前記第一溶液及び前記第二溶液を反応させる照射装置と、前記反応容器内の前記気相に含まれる前記原料ガスを回収すると共に、前記反応容器内に前記原料ガスを供給可能な気相調整装置と、前記反応容器内の前記第一液相に含まれる前記第一溶液を回収すると共に、前記反応容器内に前記第一溶液を供給可能な第一液相調整装置と、前記反応容器内の前記第二液相に含まれる前記第二溶液を回収すると共に、前記反応容器内に前記第二溶液を供給可能な第二液相調整装置と、を具備するものである。
【０００９】

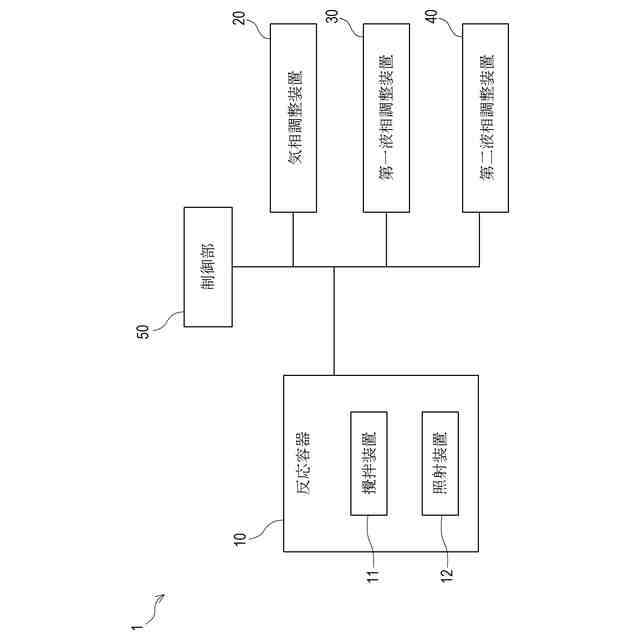

請求項２においては、前記反応容器内において、前記原料ガスと反応する前記第一溶液及び前記第二溶液を攪拌する攪拌装置と、前記攪拌装置による攪拌後、前記第一液相及び前記第二液相が分離した状態になると、前記第一液相調整装置及び第二液相調整装置を稼動させて、前記第一溶液及び前記第二溶液の回収を行う制御と、前記第一溶液及び前記第二溶液を供給する制御と、を実行可能な制御部と、を具備するものである。
【００１０】
請求項３においては、前記攪拌装置は、平面視において、前記反応容器の中心に対して偏心した位置に設けられているものである。
（【００１１】以降は省略されています）
