発明の名称駆動部のない流体ポンプ
出願人日機装株式会社
代理人弁護士法人クレオ国際法律特許事務所
主分類H02K 44/06 20060101AFI20250523BHJP(電力の発電,変換,配電)
要約【課題】簡素な構造で、大流量で高出力化できる駆動部のない流体ポンプを提供する。
【解決手段】駆動部のない流体ポンプは、ECF(Electro-Conjugate Fluid)を流動させるポンプであって、正極又は負極のいずれか一方の極性の電源電圧が印加される第1のメッシュ状電極と、前記第1のメッシュ状電極から離隔して配置された第2のメッシュ状電極であって、前記第1のメッシュ状電極の極性とは異なる極性の電源電圧が印加される第2のメッシュ状電極と、前記第2のメッシュ状電極から離隔しかつ前記第1のメッシュ状電極との間に前記第2のメッシュ状電極を挟んで配置された第3のメッシュ状電極であって、前記第2のメッシュ状電極と同じ極性の電源電圧が印加される第3のメッシュ状電極と、を備え、前記第1のメッシュ状電極から前記第2のメッシュ状電極を介して前記第3のメッシュ状電極に向かってECFを流動させる。
【選択図】図1
特許請求の範囲【請求項１】
ＥＣＦ（Ｅｌｅｃｔｒｏ－ＣｏｎｊｕｇａｔｅＦｌｕｉｄ）に電圧を印加することで、ＥＣＦを流動させる駆動部のない流体ポンプであって、
正極又は負極のいずれか一方の極性の電源電圧が印加される第１のメッシュ状電極と、
前記第１のメッシュ状電極から離隔して配置された第２のメッシュ状電極であって、前記第１のメッシュ状電極の極性とは異なる極性の電源電圧が印加される第２のメッシュ状電極と、
前記第２のメッシュ状電極から離隔しかつ前記第１のメッシュ状電極との間に前記第２のメッシュ状電極を挟んで配置された第３のメッシュ状電極であって、前記第２のメッシュ状電極と同じ極性の電源電圧が印加される第３のメッシュ状電極と、を備え、
前記第１のメッシュ状電極から前記第２のメッシュ状電極を介して前記第３のメッシュ状電極に向かってＥＣＦを流動させる駆動部のない流体ポンプ。
続きを表示（約 1,100 文字）【請求項２】
前記第１のメッシュ状電極は、複数の第１の頂点を有する多角形状を有する複数の第１の単位メッシュを有し、
前記第２のメッシュ状電極は、複数の第２の頂点を有する多角形状を有する複数の第２の単位メッシュを有し、
ＥＣＦの上下流方向視で、前記複数の第１の頂点のうちの少なくとも一部が、前記第２の単位メッシュ領域内に含まれる、請求項１に記載の駆動部のない流体ポンプ。
【請求項３】
前記第３のメッシュ状電極は、複数の第３の頂点を有する多角形状を有する複数の第３の単位メッシュを有し、
ＥＣＦの上下流方向視で、前記複数の第２の頂点のうちの少なくとも一部が、前記第３の頂点と重なる、請求項２に記載の駆動部のない流体ポンプ。
【請求項４】
前記第３のメッシュ状電極は、複数の第３の頂点を有する多角形状を有する複数の第３の単位メッシュを有し、
ＥＣＦの上下流方向視で、前記複数の第２の頂点のうちの少なくとも一部が、前記第３の単位メッシュ領域内に含まれる、請求項２に記載の駆動部のない流体ポンプ。
【請求項５】
第１のメッシュ状電極は、複数の第１の頂点を有する多角形状を有する複数の第１の単位メッシュを有し、
第２のメッシュ状電極は、複数の第２の頂点を有する多角形状を有する複数の第２の単位メッシュを有し、
ＥＣＦの上下流方向視で、前記複数の第１の頂点のうちの少なくとも一部が、前記第２の頂点と重なる、請求項１に記載の駆動部のない流体ポンプ。
【請求項６】
前記第３のメッシュ状電極は、複数の第３の頂点を有する多角形状を有する複数の第３の単位メッシュを有し、
ＥＣＦの上下流方向視で、前記複数の第２の頂点のうちの少なくとも一部が、前記第３の頂点と重なる、請求項５に記載の駆動部のない流体ポンプ。
【請求項７】
前記第１のメッシュ状電極と、前記第２のメッシュ状電極と、前記第３のメッシュ状電極とは、第１の電線と前記第１の電線とは異なる第２の電線とを有し、
前記第１のメッシュ状電極は、複数の第１の頂点を有する多角形状を有する複数の第１の単位メッシュを有し、
前記第２のメッシュ状電極は、複数の第２の頂点を有する多角形状を有する複数の第２の単位メッシュを有し、
前記第３のメッシュ状電極は、複数の第３の頂点を有する多角形状を有する複数の第３の単位メッシュを有し、
前記第１の頂点と、前記第２の頂点と、前記第３の頂点とは、前記第１の電線と前記第２の電線とが、重畳して交差することによって形成された、請求項１に記載の駆動部のない流体ポンプ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、駆動部のない流体ポンプに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
メッシュ電極を用いたＥＣＦポンプが知られている（例えば、非特許文献１参照）。
【先行技術文献】
【非特許文献】
【０００３】
桜井康雄，五十嵐友彰，中田毅，枝村一弥，”メッシュ電極を用いたＥＣＦポンプの提案”，日本機械学会論文集（Ｂ編），Vol，７８，Ｎｏ．７８６（２０１２），ｐｐ２９１－２９９
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従前のＥＣＦポンプは、第１のメッシュ電極と第１のメッシュ電極から離隔した第２のメッシュ電極を有する。第１のメッシュ電極は、流路の上流側に配設され、第２のメッシュ電極は、流路の下流側に配設される。このＥＣＦポンプは、２枚のメッシュ電極のみでＥＣＦを流動させるため、十分な流量を得ることが困難であった。
【０００５】
本発明は、上述の点に鑑みてなされたものである。その目的は、簡素な構造で、流量を増やすことができる、駆動部のない流体ポンプを提供することにある。
【課題を解決するための手段】
【０００６】
本発明による駆動部のない流体ポンプの特徴は、
ＥＣＦ（Ｅｌｅｃｔｒｏ－ＣｏｎｊｕｇａｔｅＦｌｕｉｄ）に電圧を印加することで、ＥＣＦを流動させる駆動部のない流体ポンプであって、
正極又は負極のいずれか一方の極性の電源電圧が印加される第１のメッシュ状電極と、
前記第１のメッシュ状電極から離隔して配置された第２のメッシュ状電極であって、前記第１のメッシュ状電極の極性とは異なる極性の電源電圧が印加される第２のメッシュ状電極と、
前記第２のメッシュ状電極から離隔しかつ前記第１のメッシュ状電極との間に前記第２のメッシュ状電極を挟んで配置された第３のメッシュ状電極であって、前記第２のメッシュ状電極と同じ極性の電源電圧が印加される第３のメッシュ状電極と、を備え、
前記第１のメッシュ状電極から前記第２のメッシュ状電極を介して前記第３のメッシュ状電極に向かってＥＣＦを流動させることである。
【発明の効果】
【０００７】
簡素な構造で、流量を増やすことができる駆動部のない流体ポンプを提供できる。
【図面の簡単な説明】
【０００８】
３枚のメッシュ状電極１００－１、１００－２、１００－３を有するＥＣＦポンプ１０の構成を示す斜視図である。
単位メッシュ１２０の構造をＥＣＦの上下流方向視で示す図である。
３枚のメッシュ状電極１００－１、１００－２、１００－３の突出部１３０の配置の例を、上下流方向に対して垂直な方向視で示す図である。
３枚のメッシュ状電極１００－１、１００－２、１００－３の突出部１３０の配置の例を、上下流方向に対して垂直な方向視で示す図である。
３枚のメッシュ状電極１００－１、１００－２、１００－３の突出部１３０の配置の例を、上下流方向に対して垂直な方向視で示す図である。
３枚のメッシュ状電極１００－１、１００－２、１００－３に接続された電源装置を示す回路ブロック図である。

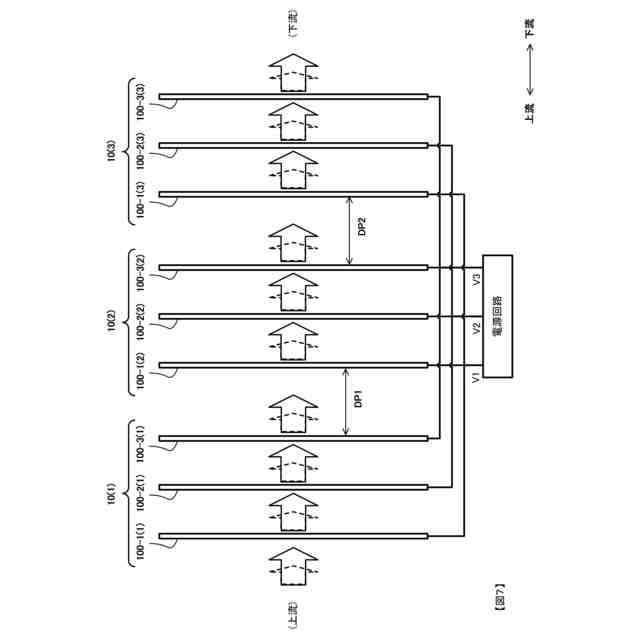

３つのＥＣＦポンプ１０（１）、１０（２）、１０（３）を上下流方向に直列に配置した例を上下流方向視で示す図である。
【発明を実施するための形態】
【０００９】
＜＜＜＜本実施の形態の詳細＞＞＞＞
以下に、実施の形態について図面に基づいて説明する。
【００１０】
＜＜＜方向等＞＞＞
＜縦方向、鉛直方向、上下方向＞
ＥＣＦポンプを駆動できる状態において、重力の方向及び重力と反対の方向に沿った方向、すなわち物体を吊り下げた糸の示す方向をいう。
