公開番号2025084034
公報種別公開特許公報(A)
公開日2025-06-02
出願番号2024074249
出願日2024-05-01
発明の名称撮像光学レンズ
出願人エーエーシーオプティクス (チャンジョウ)カンパニーリミテッド
代理人個人
主分類G02B 13/00 20060101AFI20250526BHJP(光学)
要約【課題】光学性能に優れ、大口径、広角化、超薄型の設計要求を満たす撮像光学レンズを提供する。
【解決手段】物体側から結像側に正の第1レンズ、負の第2レンズ、正の第3レンズ、負の第4レンズ、正の第5レンズ及び負の第6レンズからなり、撮像光学レンズの焦点距離はf、第3レンズの焦点距離はf3、第5レンズの焦点距離はf5、第6レンズの焦点距離はf6、第4レンズの物体側面の中心曲率半径はR7、第4レンズの結像側面の中心曲率半径はR8、第5レンズの物体側面の中心曲率半径はR9、第5レンズの結像側面の中心曲率半径はR10、第1レンズの結像側面から第2レンズの物体側面までの光軸上距離はd2、第2レンズの光軸上厚みはd3であり、以下の関係式を満たす。
2.00≦f3/f≦6.00
-2.00≦f5/f6≦-0.79
-5.00≦R7/R8≦-1.00
-0.90≦R9/R10≦-0.20
0.25≦d2/d3≦1.00

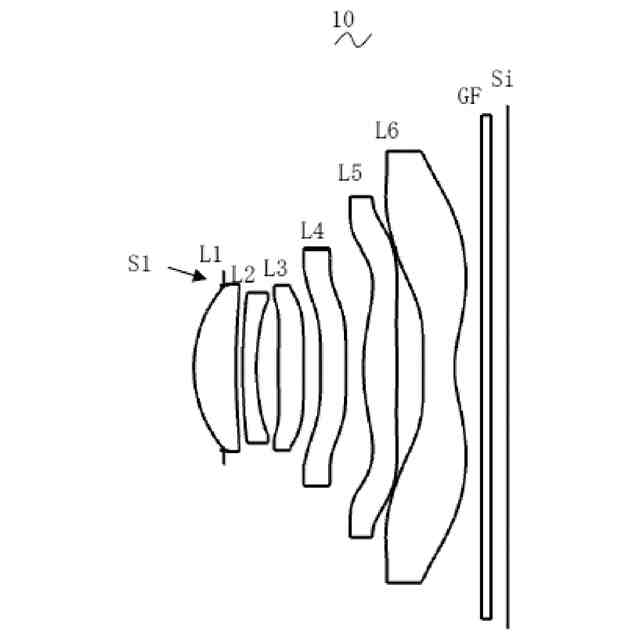

【選択図】図1
特許請求の範囲【請求項１】
撮像光学レンズであって、
物体側から結像側に向かって順に配列された正の屈折力を有する第１レンズと、負の屈折力を有する第２レンズと、正の屈折力を有する第３レンズと、負の屈折力を有する第４レンズと、正の屈折力を有する第５レンズと、負の屈折力を有する第６レンズと、からなり、
前記撮像光学レンズの焦点距離は、ｆであり、前記第３レンズの焦点距離は、ｆ３であり、前記第５レンズの焦点距離は、ｆ５であり、前記第６レンズの焦点距離は、ｆ６であり、前記第４レンズの物体側面の中心曲率半径は、Ｒ７であり、前記第４レンズの結像側面の中心曲率半径は、Ｒ８であり、前記第５レンズの物体側面の中心曲率半径は、Ｒ９であり、前記第５レンズの結像側面の中心曲率半径は、Ｒ１０であり、前記第１レンズの結像側面から前記第２レンズの物体側面までの光軸上距離は、ｄ２であり、前記第２レンズの光軸上厚みは、ｄ３であり、以下の関係式を満たすことを特徴とする撮像光学レンズ。
２．００≦ｆ３／ｆ≦６．００
－２．００≦ｆ５／ｆ６≦－０．７９
－５．００≦Ｒ７／Ｒ８≦－１．００
－０．９０≦Ｒ９／Ｒ１０≦－０．２０
０．２５≦ｄ２／ｄ３≦１．００
続きを表示（約 1,900 文字）【請求項２】
請求項１に記載の撮像光学レンズであって、
前記第１レンズの光軸上厚みは、ｄ１であり、前記撮像光学レンズの光学全長は、ＴＴＬであり、以下の関係式を満たすことを特徴とする撮像光学レンズ。
０．０９≦ｄ１／ＴＴＬ≦０．１５
【請求項３】
請求項１に記載の撮像光学レンズであって、
前記第４レンズの焦点距離は、ｆ４であり、前記第４レンズの光軸上厚みは、ｄ７であり、以下の関係式を満たすことを特徴とする撮像光学レンズ。
－８０．００≦ｆ４／ｄ７≦－２５．００
【請求項４】
請求項１に記載の撮像光学レンズであって、
前記第１レンズの物体側面の光軸に近い箇所は、凸面であり、前記第１レンズの結像側面の光軸に近い箇所は、凹面であって、
前記第１レンズの焦点距離は、ｆ１であり、前記第１レンズの物体側面の中心曲率半径は、Ｒ１であり、前記第１レンズの結像側面の中心曲率半径は、Ｒ２であり、以下の関係式を満たすことを特徴とする撮像光学レンズ。
０．４８≦ｆ１／ｆ≦１．５２
－３．５５≦（Ｒ１＋Ｒ２）／（Ｒ１－Ｒ２）≦－１．０９
【請求項５】
請求項１に記載の撮像光学レンズであって、
前記第２レンズの物体側面の光軸に近い箇所は、凸面であり、前記第２レンズの結像側面の光軸に近い箇所は、凹面であり、
前記第２レンズの焦点距離は、ｆ２であり、前記第２レンズの物体側面の中心曲率半径は、Ｒ３であり、前記第２レンズの結像側面の中心曲率半径は、Ｒ４であり、前記撮像光学レンズの光学全長は、ＴＴＬであり、以下の関係式を満たすことを特徴とする撮像光学レンズ。
－４．９０≦ｆ２／ｆ≦－１．２４
１．３６≦（Ｒ３＋Ｒ４）／（Ｒ３－Ｒ４）≦５．６６
０．０２≦ｄ３／ＴＴＬ≦０．０９
【請求項６】
請求項１に記載の撮像光学レンズであって、
前記第３レンズの物体側面の光軸に近い箇所は、凸面であり、
前記第３レンズの物体側面の中心曲率半径は、Ｒ５であり、前記第３レンズの結像側面の中心曲率半径は、Ｒ６であり、前記第３レンズの光軸上厚みは、ｄ５であり、前記撮像光学レンズの光学全長は、ＴＴＬであり、以下の関係式を満たすことを特徴とする撮像光学レンズ。
－２．６５≦（Ｒ５＋Ｒ６）／（Ｒ５－Ｒ６）≦－０．５１
０．０３≦ｄ５／ＴＴＬ≦０．１６
【請求項７】
請求項１に記載の撮像光学レンズであって、
前記第４レンズの物体側面の光軸に近い箇所は、凹面であり、前記第４レンズの結像側面光軸に近い箇所は、凹面であり、
前記第４レンズの焦点距離は、ｆ４であり、前記第４レンズの光軸上厚みは、ｄ７であり、前記撮像光学レンズの光学全長は、ＴＴＬであり、以下の関係式を満たすことを特徴とする撮像光学レンズ。
－１５．４５≦ｆ４／ｆ≦－１．６６
０．００≦（Ｒ７＋Ｒ８）／（Ｒ７－Ｒ８）≦１．００
０．０４≦ｄ７／ＴＴＬ≦０．１３
【請求項８】
請求項１に記載の撮像光学レンズであって、
前記第５レンズの物体側面の光軸に近い箇所は、凸面であり、前記第５レンズの結像側面の光軸に近い箇所は、凸面であり、
前記第５レンズの光軸上厚みは、ｄ９であり、前記撮像光学レンズの光学全長はＴＴＬであり、以下の関係式を満たすことを特徴とする撮像光学レンズ。
０．４４≦ｆ５／ｆ≦１．９５；
－１．３２≦（Ｒ９＋Ｒ１０）／（Ｒ９－Ｒ１０）≦－０．０４；
０．０５≦ｄ９／ＴＴＬ≦０．１７
【請求項９】
請求項１に記載の撮像光学レンズであって、
前記第６レンズの物体側面の光軸に近い箇所は、凸面であり、前記第６レンズの結像側面の光軸に近い箇所は、凹面であり、
前記第６レンズの物体側面の中心曲率半径は、Ｒ１１であり、前記第６レンズの結像側面の中心曲率半径は、Ｒ１２であり、前記第６レンズの光軸上厚みは、ｄ１１であり、前記撮像光学レンズの光学全長は、ＴＴＬであり、以下の関係式を満たすことを特徴とする撮像光学レンズ。
－２．２１≦ｆ６／ｆ≦－０．４４
０．５０≦（Ｒ１１＋Ｒ１２）／（Ｒ１１－Ｒ１２）≦３．５３
０．０４≦ｄ１１／ＴＴＬ≦０．１５
【請求項１０】
請求項１に記載の撮像光学レンズであって、
前記撮像光学レンズの画角は、ＦＯＶであり、以下の関係式を満たすことを特徴とする撮像光学レンズ。
ＦＯＶ≧７６．４４°

発明の詳細な説明【技術分野】
【０００１】
本発明は、光学レンズの分野に関し、特に、スマートフォンやデジタルカメラなどのモバイル端末機器や、監視カメラ、ＰＣカメラ、車載カメラ、ドローンなどの撮像機能を有するデバイスに適用可能な撮像光学レンズに関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
近年、様々なスマートデバイスの台頭により、小型撮像光学レンズの需要が増加している。感光素子の画素サイズが小さくなり、今日の電子製品は、機能に優れ、薄く、軽量で持ち運びしやすくなる傾向にあるため、市場では良好な撮像画質を持つ小型化撮像光学レンズが主流となっている。より良い撮像画質を得るために、マルチレンズ構造が多く採用される。また、技術の発展と多様化ユーザーニーズの増加と伴い、感光素子の画素面積が縮小しており、システムの撮像品質に対する要求も高まり続けているため、レンズ設計において、６枚式レンズ構造が次第に現れてきた。光学性能に優れ、大口径、広角化、超薄型の撮像光学レンズが求められている。
【発明の概要】
【０００３】
本発明は、上記問題に鑑み、光学性能に優れ、大口径、広角化、超薄型の設計要求を満たすことができる撮像光学レンズを提供することを目的とする。
【０００４】
上記技術的課題を解決するために、本発明の第１実施形態によれば、撮像光学レンズであって、物体側から結像側に向かって順に配列された正の屈折力を有する第１レンズと、負の屈折力を有する第２レンズと、正の屈折力を有する第３レンズと、負の屈折力を有する第４レンズと、正の屈折力を有する第５レンズと、負の屈折力を有する第６レンズと、からなり、前記撮像光学レンズの焦点距離は、ｆであり、前記第３レンズの焦点距離は、ｆ３であり、前記第５レンズの焦点距離は、ｆ５であり、前記第６レンズの焦点距離は、ｆ６であり、前記第４レンズの物体側面の中心曲率半径は、Ｒ７であり、前記第４レンズの結像側面の中心曲率半径は、Ｒ８であり、前記第５レンズの物体側面の中心曲率半径は、Ｒ９であり、前記第５レンズの結像側面の中心曲率半径は、Ｒ１０であり、前記第１レンズの結像側面から前記第２レンズの物体側面までの光軸上距離は、ｄ２であり、前記第２レンズの光軸上厚みは、ｄ３であり、以下の関係式を満たすことを特徴とする撮像光学レンズが提供される。２．００≦ｆ３／ｆ≦６．００、－２．００≦ｆ５／ｆ６≦－０．７９、－５．００≦Ｒ７／Ｒ８≦－１．００、－０．９０≦Ｒ９／Ｒ１０≦－０．２０、０．２５≦ｄ２／ｄ３≦１．００
【０００５】
好ましくは、前記第１レンズの光軸上厚みは、ｄ１であり、前記撮像光学レンズの光学全長は、ＴＴＬであり、以下の関係式を満たす。０．０９≦ｄ１／ＴＴＬ≦０．１５
【０００６】
好ましくは、前記第４レンズの焦点距離は、ｆ４であり、前記第４レンズの光軸上厚みは、ｄ７であり、以下の関係式を満たす。－８０．００≦ｆ４／ｄ７≦－２５．００
【０００７】
好ましくは、前記第１レンズの物体側面の光軸に近い箇所は、凸面であり、前記第１レンズの結像側面の光軸に近い箇所は、凹面であって、前記第１レンズの焦点距離は、ｆ１であり、前記第１レンズの物体側面の中心曲率半径は、Ｒ１であり、前記第１レンズの結像側面の中心曲率半径は、Ｒ２であり、以下の関係式を満たす。０．４８≦ｆ１／ｆ≦１．５２、－３．５５≦（Ｒ１＋Ｒ２）／（Ｒ１－Ｒ２）≦－１．０９
【０００８】
好ましくは、前記第２レンズの物体側面の光軸に近い箇所は、凸面であり、前記第２レンズの結像側面の光軸に近い箇所は、凹面であり、前記第２レンズの焦点距離は、ｆ２であり、前記第２レンズの物体側面の中心曲率半径は、Ｒ３であり、前記第２レンズの結像側面の中心曲率半径は、Ｒ４であり、前記撮像光学レンズの光学全長は、ＴＴＬであり、以下の関係式を満たす。－４．９０≦ｆ２／ｆ≦－１．２４、１．３６≦（Ｒ３＋Ｒ４）／（Ｒ３－Ｒ４）≦５．６６、０．０２≦ｄ３／ＴＴＬ≦０．０９
【０００９】
好ましくは、前記第３レンズの物体側面の光軸に近い箇所は、凸面であり、前記第３レンズの物体側面の中心曲率半径は、Ｒ５であり、前記第３レンズの結像側面の中心曲率半径は、Ｒ６であり、前記第３レンズの光軸上厚みは、ｄ５であり、前記撮像光学レンズの光学全長は、ＴＴＬであり、以下の関係式を満たす。－２．６５≦（Ｒ５＋Ｒ６）／（Ｒ５－Ｒ６）≦－０．５１、０．０３≦ｄ５／ＴＴＬ≦０．１６
【００１０】
好ましくは、前記第４レンズの物体側面の光軸に近い箇所は、凹面であり、前記第４レンズの結像側面光軸に近い箇所は、凹面であり、前記第４レンズの焦点距離は、ｆ４であり、前記第４レンズの光軸上厚みは、ｄ７であり、前記撮像光学レンズの光学全長は、ＴＴＬであり、以下の関係式を満たす。－１５．４５≦ｆ４／ｆ≦－１．６６、０．００≦（Ｒ７＋Ｒ８）／（Ｒ７－Ｒ８）≦１．００、０．０４≦ｄ７／ＴＴＬ≦０．１３
（【００１１】以降は省略されています）
