公開番号2025085319
公報種別公開特許公報(A)
公開日2025-06-05
出願番号2023199115
出願日2023-11-24
発明の名称ワークの製造方法、及びその製造装置
出願人日東電工株式会社
代理人弁理士法人まこと国際特許事務所
主分類B26F 1/20 20060101AFI20250529BHJP(切断手工具;切断;切断機)
要約【課題】ウェブを打ち抜いてワークを製造する過程で、ワークの縁部の湾曲を抑制する。

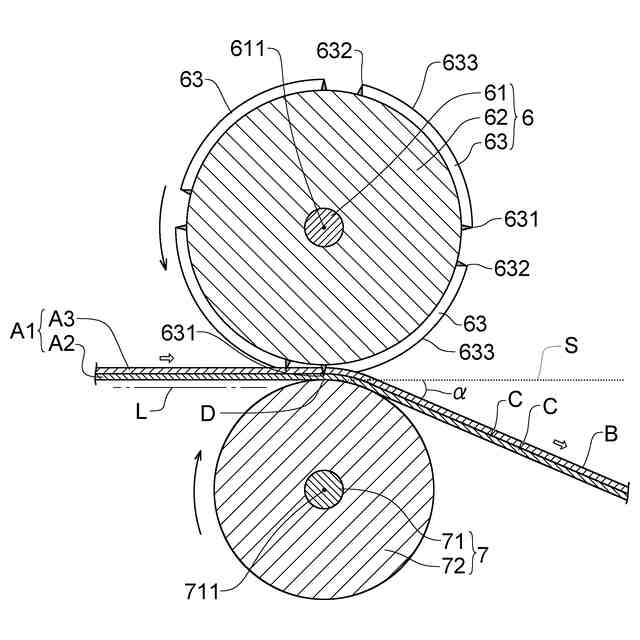

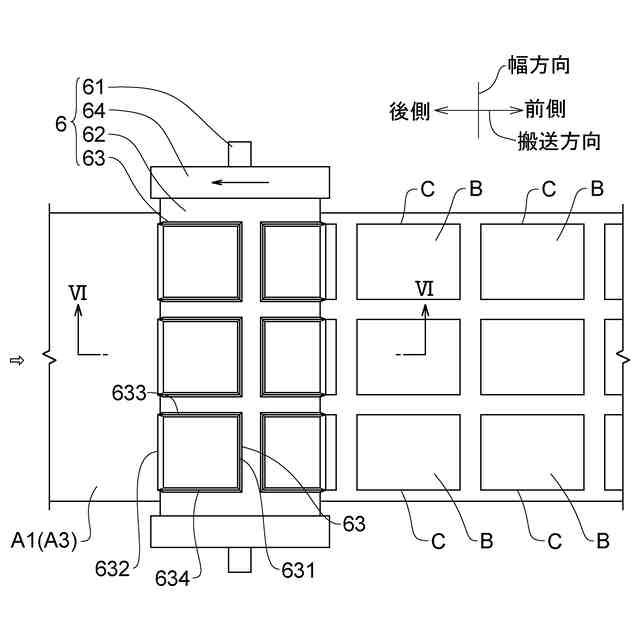

【解決手段】長尺帯状のウェブA1を搬送し、ダイロール6及びアンビルロール7を有するロータリーダイカッター2の、前記ダイロール6とアンビルロール7の間に前記ウェブA1を通過させることにより、ワークBの輪郭を画成する切込み線Cを前記ウェブA1に形成するワークBの製造方法において、前記ロータリーダイカッター2の出側において、前記ウェブA1を前記アンビルロール7側に変位させて搬送する。

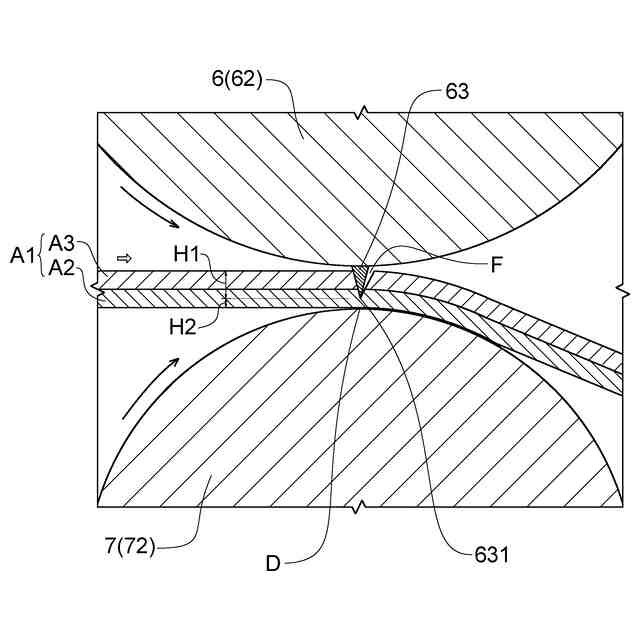

【選択図】図6
特許請求の範囲【請求項１】

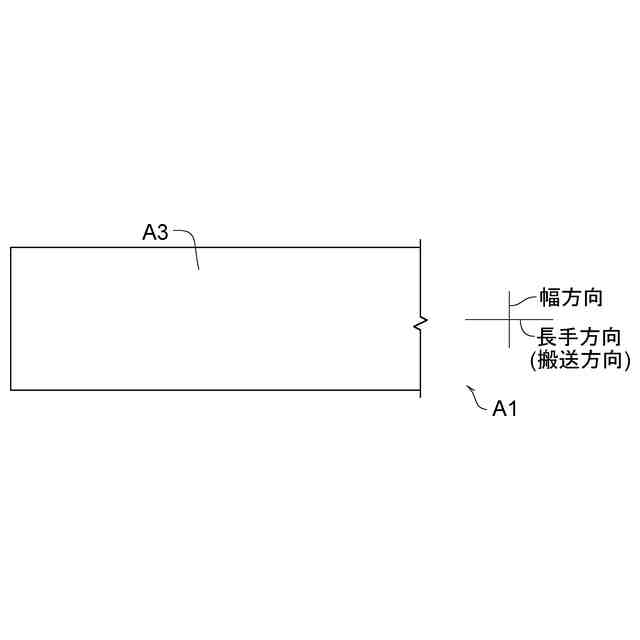

長尺帯状のウェブを搬送し、ダイロール及びアンビルロールを有するロータリーダイカッターの、前記ダイロールとアンビルロールの間に前記ウェブを通過させることにより、ワークの輪郭を画成する切込み線を前記ウェブに形成するワークの製造方法において、

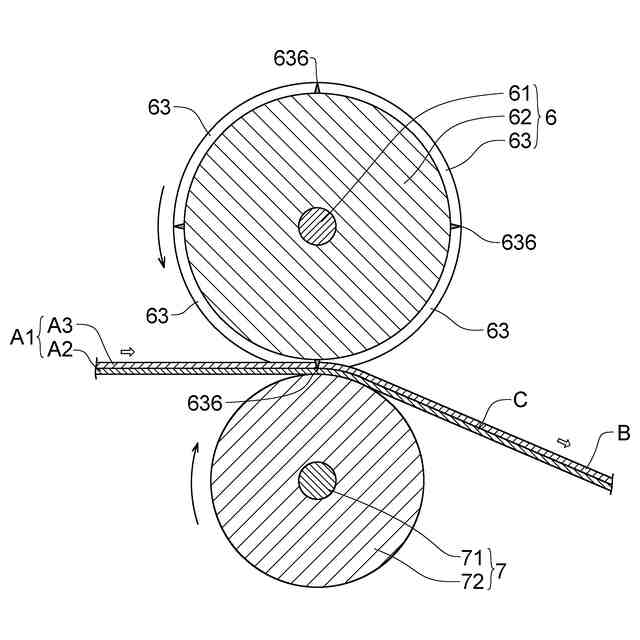

前記ロータリーダイカッターの出側において、前記ウェブを前記アンビルロール側に変位させて搬送する、ワークの製造方法。
続きを表示（約 900 文字）【請求項２】
長尺帯状のウェブを搬送し、ダイロール及びアンビルロールを有するロータリーダイカッターの、前記ダイロールとアンビルロールの間に前記ウェブを通過させることにより、ワークの輪郭を画成する切込み線を前記ウェブに形成するワークの製造方法において、
前記ロータリーダイカッターの出側において、前記ウェブを前記アンビルロールの外周面に沿わせて搬送する、ワークの製造方法。
【請求項３】
前記ロータリーダイカッターの出側において、前記ワークを前記ウェブから分離することなく、前記ウェブを搬送する、請求項１または２に記載のワークの製造方法。
【請求項４】

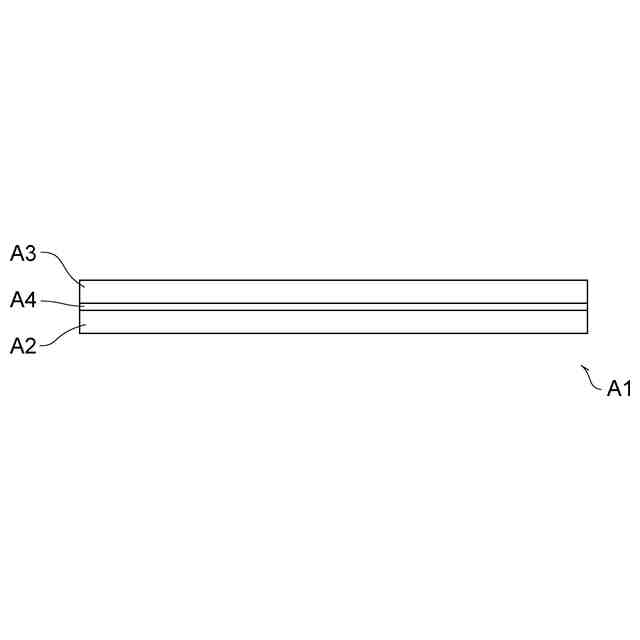

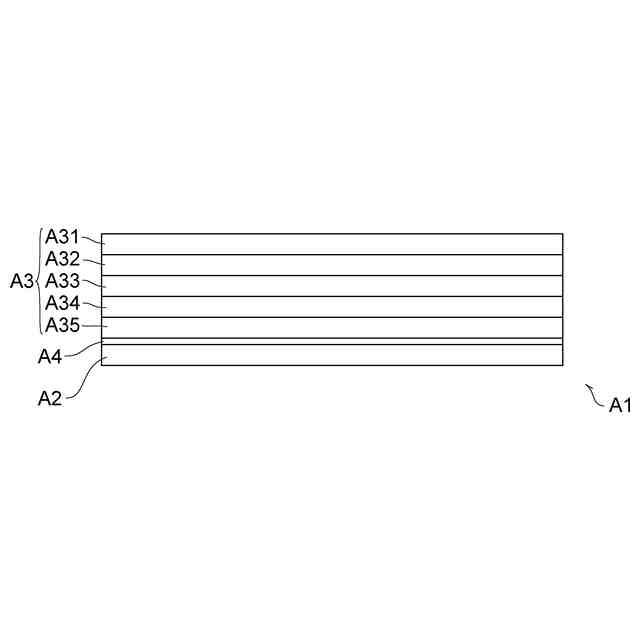

前記ウェブが、支持フィルムと、前記支持フィルム上に積層された加工フィルムと、を有し、
前記ダイロールによって、前記支持フィルムを完全に切り込むことなく、前記加工フィルムに前記切込み線を形成する、請求項１または２に記載のワークの製造方法。
【請求項５】
前記ロータリーダイカッターの入側において、前記ダイロールの回転軸の中心と前記アンビルロールの回転軸の中心とを結んだ線に対して直交する方向に前記ウェブを搬送し、前記ダイロールとアンビルロールの間に通過させる、請求項１または２に記載のワークの製造方法。
【請求項６】

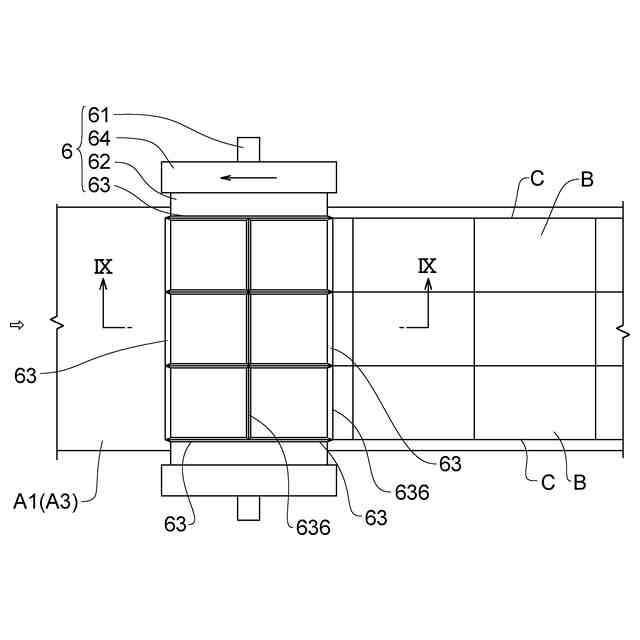

ダイロール及びアンビルロールを有するロータリーダイカッターと、前記ダイロールの入側から出側にかけて長尺帯状のウェブを搬送する搬送部と、を有し、前記搬送部によって前記ダイロールとアンビルロールの間に前記ウェブを通過させることにより、ワークの輪郭を画成する切込み線を形成するワークの製造装置であって、
前記搬送部が、前記ロータリーダイカッターの出側において、前記ウェブの搬送経路を前記アンビルロール側に変位させる誘導ロールを有する、ワークの製造装置。
【請求項７】
前記搬送部が、前記ロータリーダイカッターの出側において、前記ワークを前記ウェブから分離することなく、前記ウェブを搬送する、請求項６に記載のワークの製造装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ウェブに切込み線を形成し、ウェブからワークを製造する方法及び装置に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来、ロータリーダイカッターのダイロールとアンビルロールの間に長尺帯状のウェブを通過させることにより、ウェブに切込み線を形成し、前記切込み線で囲われた範囲をウェブから分離することにより、ワークを得ることができる（例えば、特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１３－２０２７６８号公報
【発明の概要】
【０００４】
しかしながら、ロータリーダイカッターを用いてワークを製造すると、ワークの縁部が湾曲する場合がある。
【発明が解決しようとする課題】
【０００５】
本発明の目的は、縁部の湾曲が抑制されたワークを得ることができる方法及びその装置を提供することである。
【課題を解決するための手段】
【０００６】
本発明者等は、上記のように湾曲が生じる原因について鋭意研究した。具体的には、本発明者等は、上記湾曲が、ワークの縁部のうちウェブの搬送方向後側の縁部に生じ易いという事象に着目した。図１０に示すように、ウェブ１００は、ダイロール６００の回転軸の中心とアンビルロール７００の回転軸の中心とを結んだ線に対して直交する方向に搬送される。ウェブ１００の搬送に同期して回転するダイロール６００は、その刃部の刃先のうちウェブの搬送方向前側に位置する刃先が最初にウェブに進入し、ウェブの搬送方向後側に位置する刃先が、最後にウェブに進入した後、ウェブから離れる。刃部６３０はダイロールの外周面から突出されているので、刃部６３０の刃先６３１０の周速は、当該刃部６３０の刃元の周速に比して速くなる。このため、図１１に示すように、ウェブ１００の搬送方向後側の刃部６３０の刃先６３１０がウェブ１００から離れる際に、その刃先６３１０がワークＷの縁部Ｗ１を跳ね上げる。その結果、ワークＷに湾曲が生じたり、さらに、ワークＷの縁部Ｗ１付近に皺が生じることを突き止めた。本発明者等は、かかる原因解明の下、上記課題を解決した。
【０００７】
第１形態に係るワークの製造方法は、長尺帯状のウェブを搬送し、ダイロール及びアンビルロールを有するロータリーダイカッターの、前記ダイロールとアンビルロールの間に前記ウェブを通過させることにより、ワークの輪郭を画成する切込み線を前記ウェブに形成するワークの製造方法において、前記ロータリーダイカッターの出側において、前記ウェブを前記アンビルロール側に変位させて搬送する。
第２形態に係るワークの製造方法は、長尺帯状のウェブを搬送し、ダイロール及びアンビルロールを有するロータリーダイカッターの、前記ダイロールとアンビルロールの間に前記ウェブを通過させることにより、ワークの輪郭を画成する切込み線を前記ウェブに形成するワークの製造方法において、前記ロータリーダイカッターの出側において、前記ウェブを前記アンビルロールの外周面に沿わせて搬送する。
【０００８】
第３形態に係るワークの製造方法は、上記第１又は第２形態に係る製造方法において、前記ロータリーダイカッターの出側において、前記ワークを前記ウェブから分離することなく、前記ウェブを搬送する。
第４形態に係るワークの製造方法は、上記第１乃至第３形態の何れかに係る製造方法において、前記ウェブが、支持フィルムと、前記支持フィルム上に積層された加工フィルムと、を有し、前記ダイロールによって、前記支持フィルムを完全に切り込むことなく、前記加工フィルムに前記切込み線を形成する。
第５形態に係るワークの製造方法は、上記第１乃至第４形態の何れかに係る製造方法において、前記ロータリーダイカッターの入側において、前記ダイロールの回転軸の中心と前記アンビルロールの回転軸の中心とを結んだ線に対して直交する方向に前記ウェブを搬送し、前記ダイロールとアンビルロールの間に通過させる。
【０００９】
本発明の別の局面によれば、ワークの製造装置を提供する。
第１形態に係るワークの製造装置は、ダイロール及びアンビルロールを有するロータリーダイカッターと、前記ダイロールの入側から出側にかけて長尺帯状のウェブを搬送する搬送部と、を有し、前記搬送部によって前記ダイロールとアンビルロールの間に前記ウェブを通過させることにより、ワークの輪郭を画成する切込み線を形成するワークの製造装置であって、前記搬送部が、前記ロータリーダイカッターの出側において、前記ウェブの搬送経路を前記アンビルロール側に変位させる誘導ロールを有する。
第２形態に係るワークの製造装置は、上記第１形態の製造装置において、前記搬送部が、前記ロータリーダイカッターの出側において、前記ワークを前記ウェブから分離することなく、前記ウェブを搬送する。
【発明の効果】
【００１０】
上記ワークの製造方法及び製造装置を用いてワークを製造することにより、ワークの縁部に湾曲や皺が発生することを抑制できる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
