特許ウォッチ

公開番号2025102027
公報種別公開特許公報(A)
公開日2025-07-08
出願番号2023219196
出願日2023-12-26
発明の名称積層光学フィルム
出願人日東電工株式会社
代理人弁理士法人ユニアス国際特許事務所
主分類B32B 27/16 20060101AFI20250701BHJP(積層体)
要約【課題】紫外線吸収能を有する光学フィルムを貼合した場合においても、接着性に優れる積層光学フィルムを提供すること。
【解決手段】光学フィルム1、接着剤層、及び光学フィルム2が、順に積層している積層光学フィルムであり、前記接着剤層は、オキシムエステル系光重合開始剤を含有する活性エネルギー線硬化型接着剤組成物から形成され、前記光学フィルム1及び2の少なくとも一方は、紫外線吸収能を有する光学フィルムである積層光学フィルム。
【選択図】なし
特許請求の範囲【請求項１】
光学フィルム１、接着剤層、及び光学フィルム２が、順に積層している積層光学フィルムであり、
前記接着剤層は、オキシムエステル系光重合開始剤を含有する活性エネルギー線硬化型接着剤組成物から形成され、
前記光学フィルム１及び２の少なくとも一方は、紫外線吸収能を有する光学フィルムであることを特徴とする積層光学フィルム。
続きを表示（約 370 文字）【請求項２】
前記紫外線吸収能を有する光学フィルムは、３８０ｎｍの光に対する透過率が１０％以下であることを特徴とする請求項１に記載の積層光学フィルム。
【請求項３】
前記活性エネルギー線硬化型接着剤組成物は、増感剤を含有することを特徴とする請求項１又は２に記載の積層光学フィルム。
【請求項４】
前記増感剤は、アントラセン系増感剤を含有することを特徴とする請求項３に記載の積層光学フィルム。
【請求項５】
前記増感剤は、ナフタレン系増感剤を含有することを特徴とする請求項４に記載の積層光学フィルム。
【請求項６】
前記活性エネルギー線接着剤組成物は、前記オキシムエステル系光重合開始剤以外の光重合開始剤を含有することを特徴とする請求項１又は２に記載の積層光学フィルム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、積層光学フィルムに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、液晶表示装置や有機ＥＬ表示装置等の各種画像表示装置に用いる偏光子としては、高透過率と高偏光度を兼ね備えていることから、染色処理された（ヨウ素や二色性染料等の二色性物質を含有する）ポリビニルアルコール系フィルムが用いられている。当該偏光子は、ポリビニルアルコール系フィルムに、浴（処理浴）中にて、例えば、染色、架橋、延伸等の各処理を施した後に、乾燥することにより製造される。また偏光子は、通常、その片面又は両面にトリアセチルセルロース等の光学フィルムが接着剤を用いて貼合された偏光フィルム（偏光板）として用いられている。
【０００３】
光学フィルム用の接着剤としては、水系接着剤組成物や活性エネルギー線硬化型接着剤組成物が広く知られ、また、上記のような光学フィルムでは、紫外線吸収能を有する光学フィルムが使用される場合がある。このような態様において、特許文献１では、接着剤の硬化に十分な量の紫外線が、紫外線吸収能を有する光学フィルムに吸収されてしまうため、水系接着剤等の乾燥固化型接着剤が適していることが開示されている。
【０００４】
また、特許文献２では、接着剤組成物の乾燥工程を不要とできるという生産性の観点からは、水系接着剤組成物よりも、活性エネルギー線硬化型接着剤組成物が好ましいことが記載され、さらに、上記のような態様においては、３８０ｎｍ以上の光に対して高感度な光重合開始剤を含有する可視光線硬化型接着剤組成物を用いることが提案されている。
【先行技術文献】
【特許文献】
【０００５】
特開２０２２－４４２９３号公報
特開２０２２－５８６３９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、接着性の観点から、上記の組成物とは異なる光学フィルム用活性エネルギー線硬化型接着剤組成物が望まれていた。
【０００７】
本発明は、以上のような事情に鑑み、紫外線吸収能を有する光学フィルムを貼合した場合においても、接着性に優れる積層光学フィルムを提供することを目的とする。
【課題を解決するための手段】
【０００８】
すなわち、本発明は、光学フィルム１、接着剤層、及び光学フィルム２が、順に積層している積層光学フィルムであり、前記接着剤層は、オキシムエステル系光重合開始剤を含有する活性エネルギー線硬化型接着剤組成物から形成され、前記光学フィルム１及び２の少なくとも一方は、紫外線吸収能を有する光学フィルムである積層光学フィルムに関する。
【０００９】
また、本発明の積層光学フィルムは、前記紫外線吸収能を有する光学フィルムは、３８０ｎｍの光に対する透過率が１０％以下であることが好ましい。
【００１０】
また、本発明の積層光学フィルムは、前記活性エネルギー線硬化型接着剤組成物は、増感剤を含有することが好ましい。

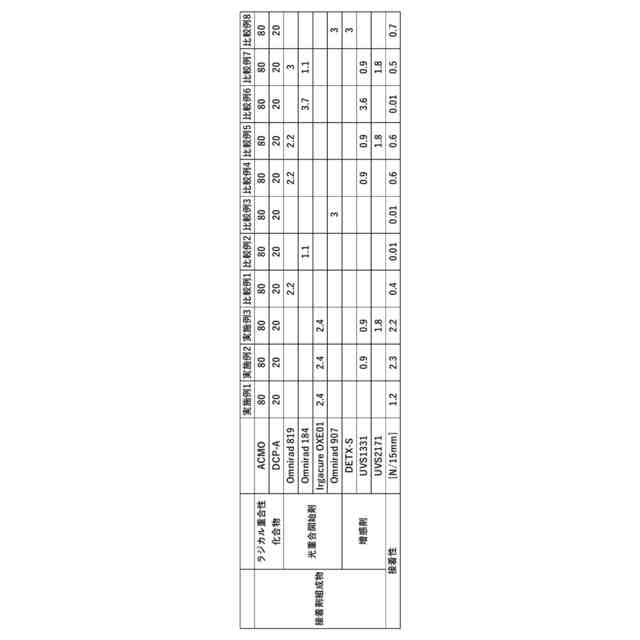

（【００１１】以降は省略されています）

関連特許
