公開番号2025087904
公報種別公開特許公報(A)
公開日2025-06-10
出願番号2025041123,2024069473
出願日2025-03-14,2015-11-11
発明の名称歯科インプラント用フィクスチャーおよび歯科インプラント
出願人京セラ株式会社
代理人弁理士法人ブナ国際特許事務所
主分類A61C 8/00 20060101AFI20250603BHJP(医学または獣医学;衛生学)
要約【課題】再生する皮質骨におけるアパタイト配向性を維持することができる歯科インプラント用フィクスチャーおよび歯科インプラントを提供する。

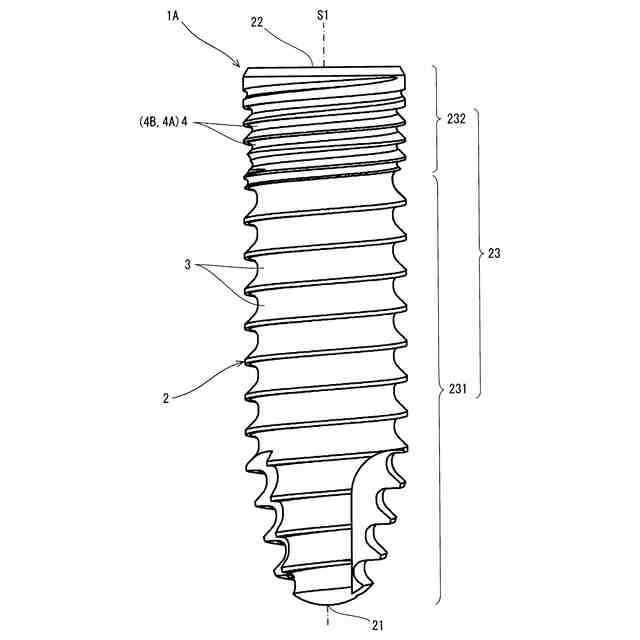

【解決手段】本発明の実施形態に係る歯科インプラント用フィクスチャー1Aは、小溝部4を備え、前記小溝部が、先端部側に位置している第1側壁部と、後端部側に位置している第2側壁部と、を有し、前記第1側壁部は、第1底部から離れるにつれて第1基準面から遠ざかるように延びており、前記第2側壁部は、前記第1基準面に平行か、または前記第1底部から離れるにつれて前記第1基準面から遠ざかるように延びており、前記第1側壁部と前記第1基準面とのなす角の角度αが、前記第2側壁部と前記第1基準面とのなす角の角度βよりも大きい。この歯科インプラント用フィクスチャーを備える歯科インプラントを提供する。

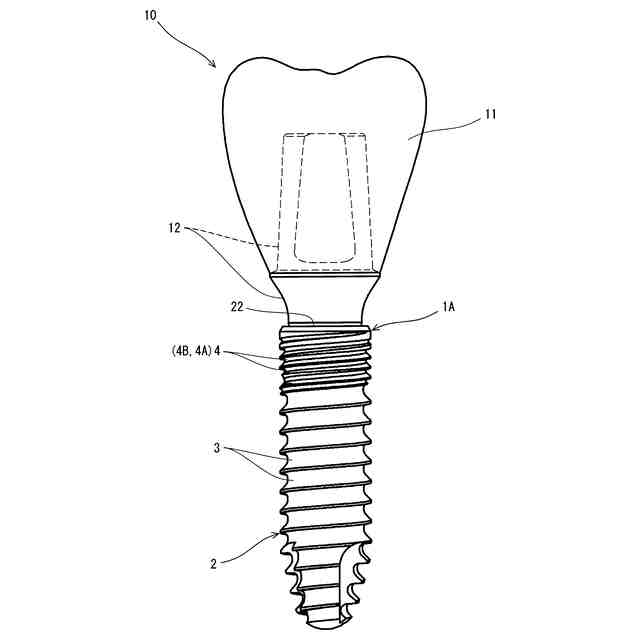

【選択図】図1
特許請求の範囲【請求項１】
先端部および後端部を有する本体部と、
前記本体部の外側に開口し、前記先端部から前記後端部に向かって順に位置している大溝部および小溝部と、を備え、
前記大溝部は、
第２底部と、
前記第２底部の一端に接続している第３側壁部と、
前記第２底部の他端に接続しており前記第３側壁部よりも前記後端部の近くに位置している第４側壁部と、を有し、

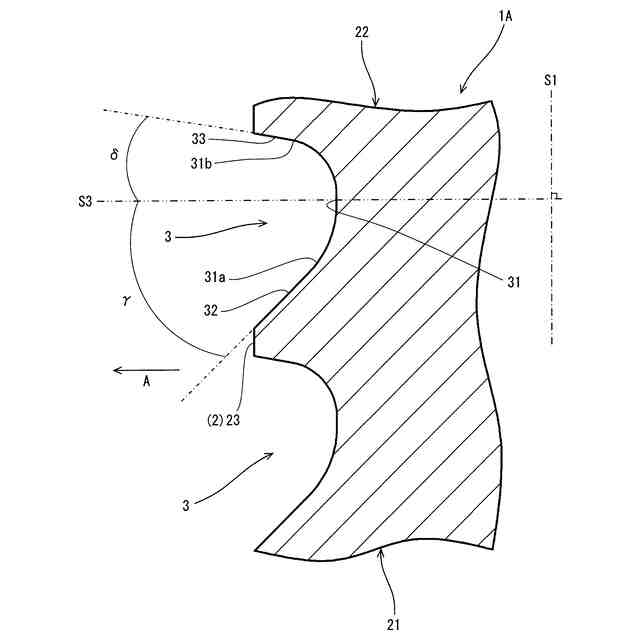

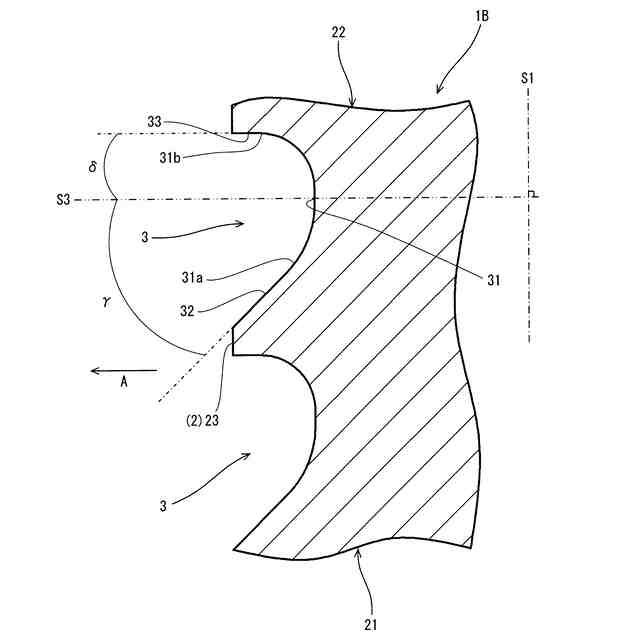

前記大溝部の断面を含む第２断面視において、前記第３側壁部と、前記第２底部を通り前記本体部の中心軸に垂直な第２基準面とのなす角の角度γが、前記第４側壁部と前記第２基準面とのなす角の角度δよりも大きい、歯科インプラント用フィクスチャー。
続きを表示（約 900 文字）【請求項２】

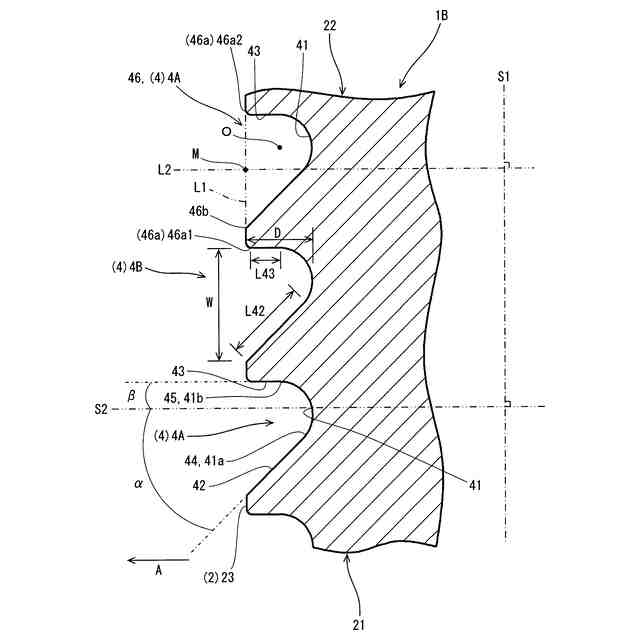

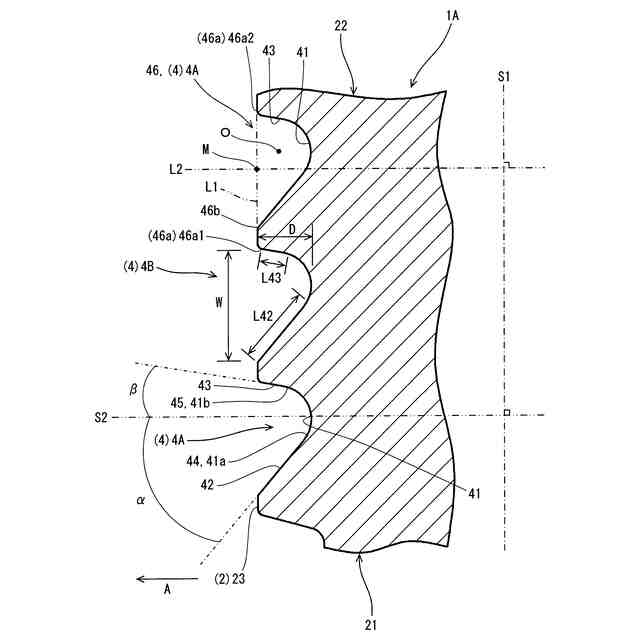

前記小溝部は、第１底部と、前記第１底部の一端に接続している第１側壁部と、前記第１底部の他端に接続しており前記第１側壁部よりも前記後端部の近くに位置している第２側壁部と、を有し、
前記小溝部の断面を含む第１断面視において、前記第１側壁部と、前記第１底部を通り前記本体部の中心軸に垂直な第１基準面とのなす角の角度αが、前記第２側壁部と前記第１基準面とのなす角の角度βよりも大きい、請求項１に記載の歯科インプラント用フィクスチャー。
【請求項３】
前記大溝部および前記小溝部は螺旋状に延びている、請求項１に記載の歯科インプラント用フィクスチャー。
【請求項４】
前記大溝部と、前記小溝部とが、部分的に合流している状態で並走している境界部と、を備える、請求項１に記載の歯科インプラント用フィクスチャー。
【請求項５】
前記境界部は、前記小溝部における前記先端部側の端部と、前記大溝部における前記後端部側の端部と、を有する、請求項４に記載の歯科インプラント用フィクスチャー。
【請求項６】
前記境界部において、前記大溝部および前記小溝部は連続して延びている、請求項４に記載の歯科インプラント用フィクスチャー。
【請求項７】
前記境界部において、前記大溝部と前記小溝部は、前記本体部の外周部よりも前記本体部の内側で重なっている、請求項４に記載の歯科インプラント用フィクスチャー。
【請求項８】
前記小溝部の前記後端部側に位置するベベルを有する、請求項１に記載の歯科インプラント用フィクスチャー。
【請求項９】
前記小溝部の前記後端部側の端部は、前記ベベルの前記先端部側の端部よりも前記先端部側に位置する、請求項８に記載の歯科インプラント用フィクスチャー。
【請求項１０】
前記本体部は、前記大溝部が位置する部位において、前記先端部に向かうにつれて小径になる領域を有する、請求項１に記載の歯科インプラント用フィクスチャー。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、歯科インプラント用フィクスチャーおよびそれを備える歯科インプラントに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来から、歯科インプラント用フィクスチャー（以下、「フィクスチャー」と言うことがある。）を上下顎骨の歯槽骨に埋入することによって、咬合機能、発声機能および審美性などを回復させる歯科インプラント埋植手術が行われている（例えば、特許文献１参照）。
【０００３】
特許文献２には、フィクスチャーとして、その外周部にねじ山を有し、ねじ山に沿って溝が延びる構成が提案されている。このフィクスチャーは、ねじ山に沿って延びる溝の内部に骨組織が成長できるように構成されている。
【０００４】
一方、骨の主成分であるアパタイトは、結晶学的な異方性を有することが知られている（例えば、特許文献３および非特許文献１、２参照）。例えば、下顎骨におけるアパタイト配向性は、下顎骨のうち部位に応じて配向性が変化する（例えば、非特許文献２参照）。具体的には、歯牙に近い辺縁では咀嚼加重方向の配向が優位となり、骨体では近遠心方向の配向が優位となる。
【０００５】
このようなアパタイト配向性は、骨本来の力学的機能を維持するものであるため、骨を再生させるときにアパタイト配向性を維持すれば、骨新生が早くなり、長期にわたる骨質維持も可能になると考えられる。特に、構造部品が取り付けられることによって負荷を受けやすいインプラント後方部において、再生する皮質骨におけるアパタイト配向性を維持するのが望ましい。
【０００６】
しかし、特許文献２に記載されているような従来のフィクスチャーでは、上述したアパタイト配向性が考慮されていなかった。
【先行技術文献】
【特許文献】
【０００７】
特許第４７４０１３９号公報
特許第４６０３８９３号公報
特許第５１５３６２６号公報
【非特許文献】
【０００８】
Yoshihiro Noyama, Takayoshi Nakano, Takuya Ishimoto, Takashi Sakai, Hideki Yoshikawa, 「Design and optimization of the oriented groove on the hip implant surface to promote bone microstructure integrity」, Bone, 2013, 52, p. 659-667
吉川秀樹、中野貴由、松岡厚子、中島義雄、「未来型人工関節を目指して－その歴史から将来展望まで－」、第１版、株式会社日本医学館、２０１３年７月１日、ｐ．３４９－３５１
【発明の概要】
【発明が解決しようとする課題】
【０００９】
本発明の課題の１つは、再生する皮質骨におけるアパタイト配向性を維持することができる歯科インプラント用フィクスチャーおよび歯科インプラントを提供することである。
【課題を解決するための手段】
【００１０】
本発明の実施形態に係る歯科インプラント用フィクスチャーは、円柱状の本体部と、前記本体部の外周部のうち前記本体部の先端部側に位置している大溝部と、前記外周部のうち前記本体部の後端部側に位置している少なくとも１つの小溝部と、を備え、前記少なくとも１つの小溝部は、第１底部と、前記第１底部の一端に接続しており前記先端部側に位置している第１側壁部と、前記第１底部の他端に接続しており前記後端部側に位置している第２側壁部と、を有し、前記第１側壁部は、前記第１底部から離れるにつれて前記第１底部を通り前記本体部の中心軸に垂直な第１基準面から遠ざかるように延びており、前記第２側壁部は、前記第１基準面に平行か、または前記第１底部から離れるにつれて前記第１基準面から遠ざかるように延びており、前記中心軸に平行な断面視において、前記第１側壁部と前記第１基準面とのなす角の角度αが、前記第２側壁部と前記第１基準面とのなす角の角度βよりも大きい。
（【００１１】以降は省略されています）
