公開番号2025089526
公報種別公開特許公報(A)
公開日2025-06-12
出願番号2025053773,2021215313
出願日2025-03-27,2021-12-28
発明の名称液体吐出ヘッドおよび記録装置
出願人京セラ株式会社
代理人弁理士法人酒井国際特許事務所
主分類B41J 2/01 20060101AFI20250605BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】吐出部材とフレキシブル基板との間の接続信頼性を向上すること。
【解決手段】液体吐出ヘッドは、吐出部材と、フレキシブル基板と、中継基板とを備える。吐出部材は、液体を吐出する複数のノズルと、複数のノズルから液体を吐出させる複数の素子と、複数の素子それぞれに電気的に接続された複数の端子とを有する。フレキシブル基板は、複数の端子に対応する複数の信号線を有する。中継基板は、吐出部材とフレキシブル基板とを電気的に接続する。中継基板は、複数の第1パッドと、複数の第2パッドと、複数の配線とを有する。複数の第1パッドは、吐出部材の複数の端子に接合される。複数の第2パッドは、フレキシブル基板の複数の信号線に接合される。複数の配線は、複数の第1パッドと複数の第2パッドとを接続する。複数の第2パッドの各々の面積は、複数の第1パッドの各々の面積よりも大きい。
【選択図】図6
特許請求の範囲【請求項１】
液体を吐出する複数のノズルと、前記複数のノズルから液体を吐出させる複数の素子と、前記複数の素子それぞれに電気的に接続された複数の端子とを有する吐出部材と、
前記複数の端子に対応する複数の信号線を有するフレキシブル基板と、
前記吐出部材と前記フレキシブル基板とを電気的に接続する中継基板と
を備え、
前記中継基板は、
前記吐出部材の前記複数の端子に接合される複数の第１パッドと、
前記フレキシブル基板の前記複数の信号線に接合される複数の第２パッドと、
前記複数の第１パッドと前記複数の第２パッドとを接続する複数の配線と
を有し、
前記複数の第２パッドの各々の面積は、前記複数の第１パッドの各々の面積よりも大きい、液体吐出ヘッド。
続きを表示（約 1,000 文字）【請求項２】
前記複数の第２パッドは、前記中継基板の前記吐出部材側の一端部から他端部に向かう第１方向に沿って並ぶ複数の領域に、前記第１方向と交差する第２方向において互いに隣接しないように位置する、請求項１に記載の液体吐出ヘッド。
【請求項３】
前記中継基板は、
前記複数の第１パッドに接続される一端よりも前記複数の第２パッドに接続される他端において配線間の間隔が大きい前記複数の配線を有する、請求項１に記載の液体吐出ヘッド。
【請求項４】
前記中継基板は、前記吐出部材へ向けられる第１面と、前記第１面の反対側に位置する第２面とを有し、
前記複数の第１パッド、前記複数の第２パッドおよび前記複数の配線は、前記第１面に位置する、請求項１に記載の液体吐出ヘッド。
【請求項５】
前記吐出部材の駆動を制御する駆動ＩＣをさらに備え、
前記駆動ＩＣは、前記第１面に位置する、請求項４に記載の液体吐出ヘッド。
【請求項６】
前記中継基板は、前記吐出部材へ向けられる第１面と、前記第１面の反対側に位置する第２面と、前記第１面と前記第２面とに繋がる側面とを有し、
前記複数の第１パッドは、前記第１面に位置し、
前記複数の第２パッドは、前記第２面に位置し、
前記複数の配線は、前記側面を介して前記第１面および前記第２面に引き回されて位置する、若しくは、前記第１面および前記第２面を貫通して位置する、請求項１に記載の液体吐出ヘッド。
【請求項７】
前記複数の第２パッドは、前記複数の第１パッドと平面視で重なる位置に位置する、請求項６に記載の液体吐出ヘッド。
【請求項８】
前記吐出部材の駆動を制御する駆動ＩＣをさらに備え、
前記駆動ＩＣは、前記第２面に位置する、請求項６に記載の液体吐出ヘッド。
【請求項９】
前記吐出部材の上に位置し、内部に前記吐出部材に供給される前記液体が流れる流路を有するサポート基板をさらに備える、請求項１に記載の液体吐出ヘッド。
【請求項１０】
前記中継基板は、前記吐出部材の上に位置し、
前記中継基板は、前記吐出部材からの高さが前記サポート基板よりも低い、請求項９に記載の液体吐出ヘッド。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
開示の実施形態は、液体吐出ヘッドおよび記録装置に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
印刷装置として、インクジェット記録方式を利用したインクジェットプリンタやインクジェットプロッタが知られている。このようなインクジェット方式の印刷装置には、液体を吐出させるための液体吐出ヘッドが搭載されている。
【０００３】
かかる液体吐出ヘッドでは、例えば、液体を吐出する吐出部材に設けられた複数の個別電極が異方導電性接合材によって可撓性のフレキシブル基板の複数の信号線にそれぞれ接合されることにより、吐出部材とフレキシブル基板とが電気的に接続されている。
【先行技術文献】
【特許文献】
【０００４】
特開２００５－２１２２３８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、従来の液体吐出ヘッドでは、吐出部材とフレキシブル基板との間の接続信頼性を向上するという点でさらなる改善の余地がある。
【０００６】
実施形態の一態様は、上記に鑑みてなされたものであって、吐出部材とフレキシブル基板との間の接続信頼性を向上することができる液体吐出ヘッドおよび記録装置を提供することを目的とする。
【課題を解決するための手段】
【０００７】
実施形態の一態様による液体吐出ヘッドは、吐出部材と、フレキシブル基板と、中継基板とを備える。吐出部材は、液体を吐出する複数のノズルと、複数のノズルから液体を吐出させる複数の素子と、複数の素子それぞれに電気的に接続された複数の端子とを有する。フレキシブル基板は、複数の端子に対応する複数の信号線を有する。中継基板は、吐出部材とフレキシブル基板とを電気的に接続する。中継基板は、複数の第１パッドと、複数の第２パッドと、複数の配線とを有する。複数の第１パッドは、吐出部材の複数の端子に接合される。複数の第２パッドは、フレキシブル基板の複数の信号線に接合される。複数の配線は、複数の第１パッドと複数の第２パッドとを接続する。複数の第２パッドの各々の面積は、複数の第１パッドの各々の面積よりも大きい。
【発明の効果】
【０００８】
実施形態の一態様によれば、吐出部材とフレキシブル基板との間の接続信頼性を向上することができる。
【図面の簡単な説明】
【０００９】

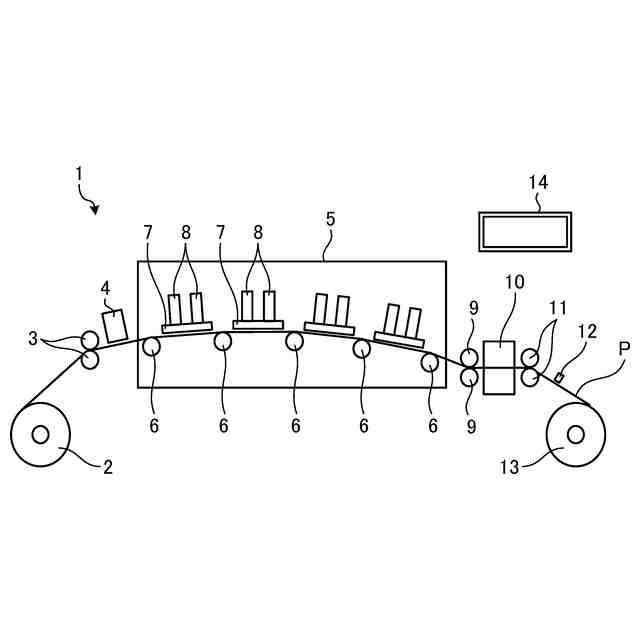

図１は、実施形態に係るプリンタの概略的な正面を模式的に示す正面図である。

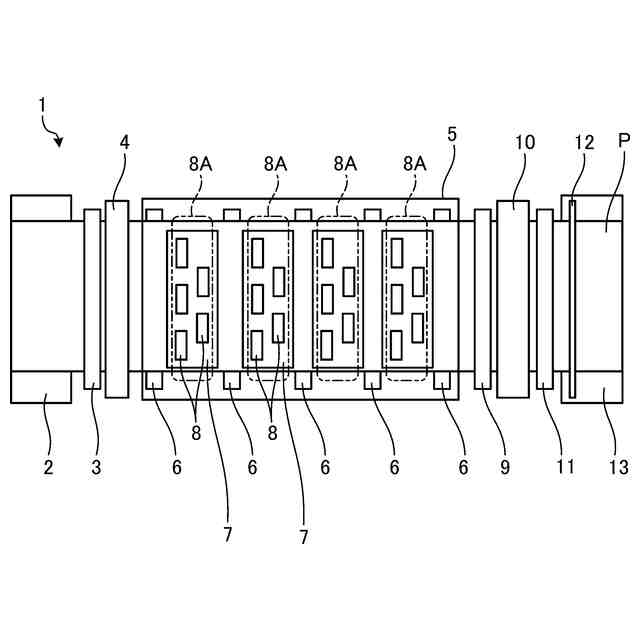

図２は、実施形態に係るプリンタの概略的な平面を模式的に示す平面図である。

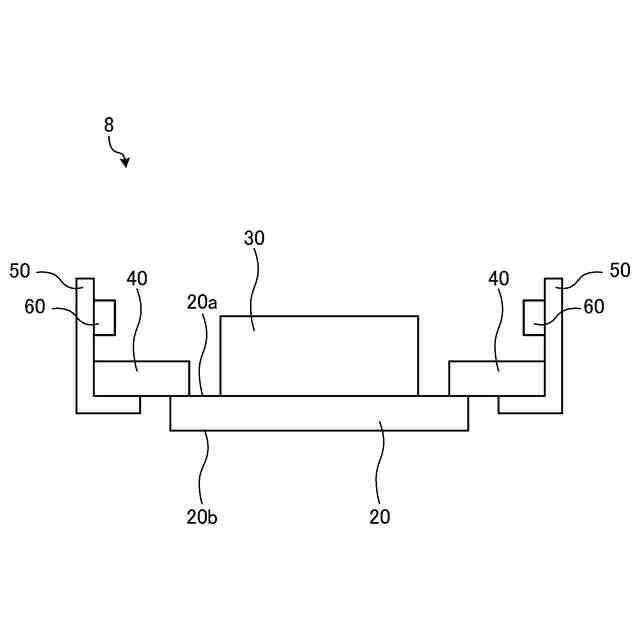

図３は、実施形態に係る液体吐出ヘッドの内部構成を示す側面模式図である。

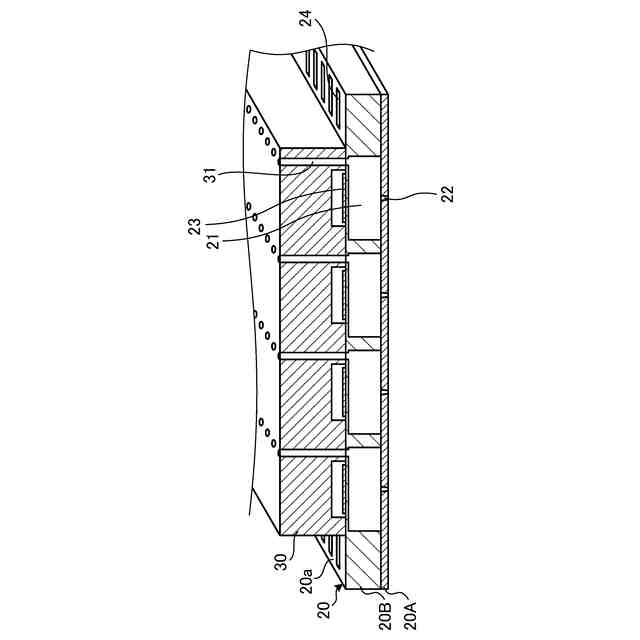

図４は、実施形態に係る吐出部材およびサポート基板の側断面を示す模式図である。

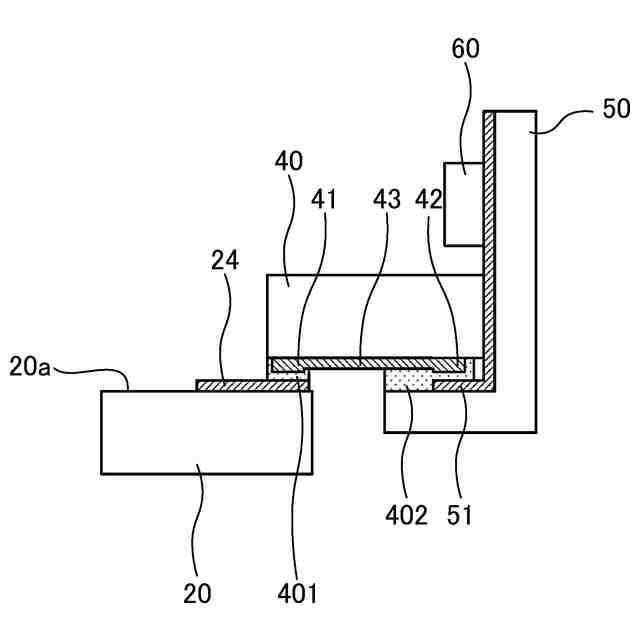

図５は、実施形態に係る吐出部材、中継基板およびフレキシブル基板の構成を示す側面模式図である。

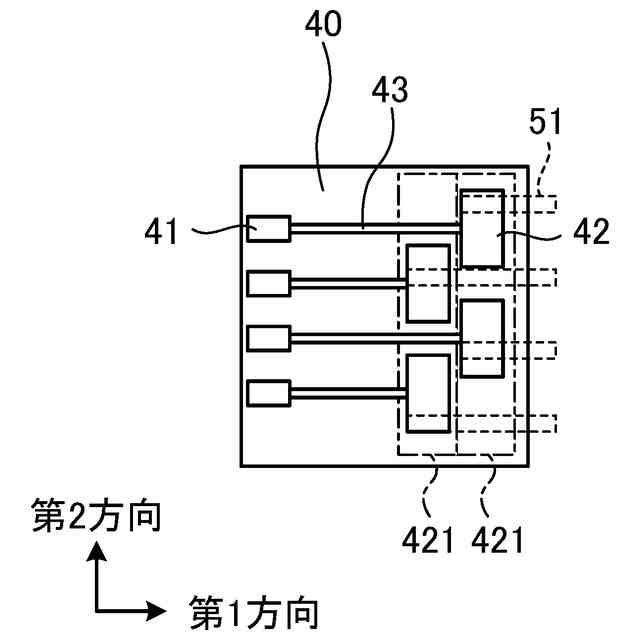

図６は、実施形態に係る中継基板とフレキシブル基板との接続部の構成の一例を示す平面模式図である。

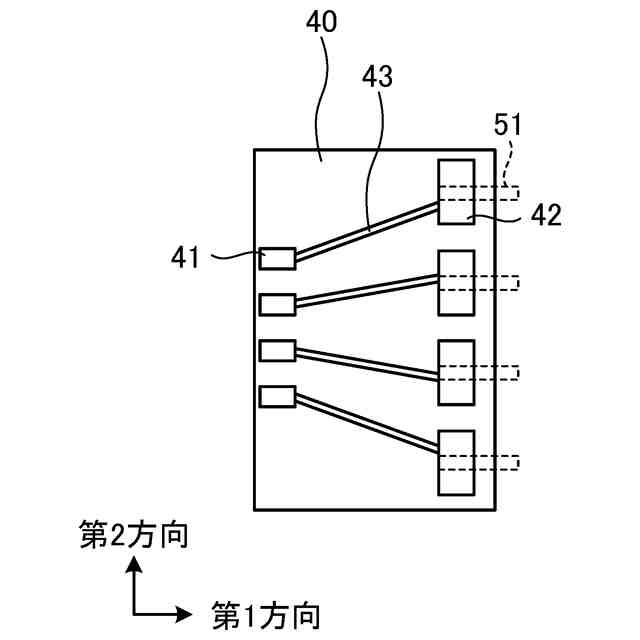

図７は、実施形態に係る中継基板とフレキシブル基板の接続部の構成の他の一例を示す平面模式図である。

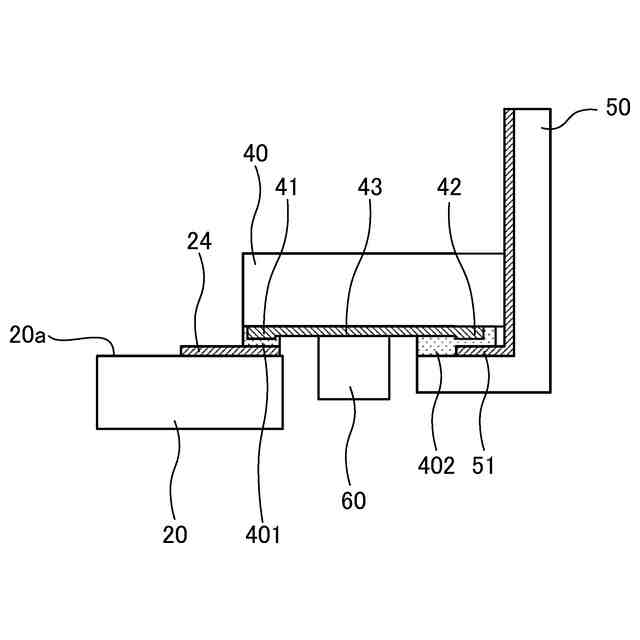

図８は、変形例１に係る吐出部材、中継基板およびフレキシブル基板の構成を示す側面模式図である。

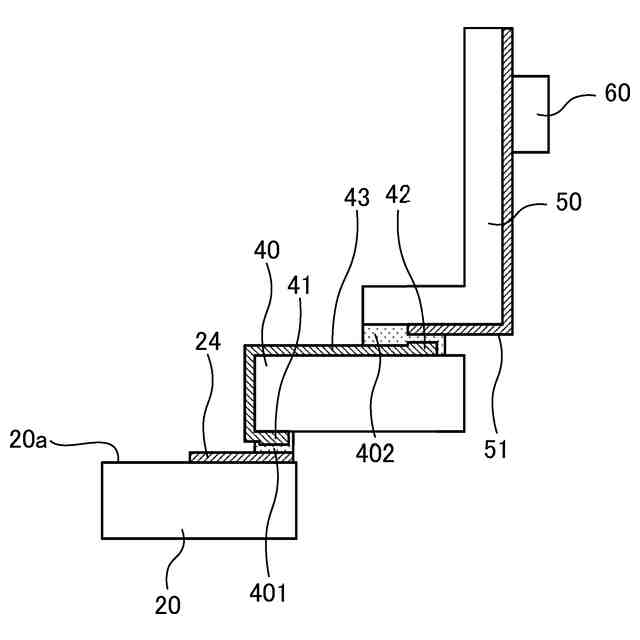

図９は、変形例２に係る吐出部材、中継基板およびフレキシブル基板の構成を示す側面模式図である。
図１０は、変形例３に係る吐出部材、中継基板およびフレキシブル基板の構成を示す側面模式図である。
図１１は、変形例４に係る吐出部材、中継基板およびフレキシブル基板の構成を示す側面模式図である。
図１２は、変形例５に係る液体吐出ヘッドの内部構成を示す側面模式図である。
図１３は、変形例６に係る液体吐出ヘッドの内部構成を示す側面模式図である。
図１４は、変形例７に係る液体吐出ヘッドの内部構成を示す側面模式図である。
図１５は、中継基板の配置位置の一例を示す平面模式図である。
【発明を実施するための形態】
【００１０】
以下、添付図面を参照して、本願の開示する液体吐出ヘッドおよび記録装置の実施形態について説明する。なお、以下に示す実施形態により本開示が限定されるものではない。また、図面は模式的なものであり、各要素の寸法の関係、各要素の比率などは、現実と異なる場合があることに留意する必要がある。さらに、図面の相互間においても、互いの寸法の関係や比率が異なる部分が含まれている場合がある。
（【００１１】以降は省略されています）
