公開番号2025088613
公報種別公開特許公報(A)
公開日2025-06-11
出願番号2023203422
出願日2023-11-30
発明の名称電力管理装置及び電力管理システム
出願人京セラ株式会社
代理人個人,個人,個人,個人
主分類H02J 3/32 20060101AFI20250604BHJP(電力の発電,変換,配電)
要約【課題】複数の分散型電源を制御する技術を向上させる。
【解決手段】電力管理装置は、制御部を備える。複数の分散型電源が、電力系統に電気的に接続される。制御部は、電力系統から供給される又は電力系統に逆潮流させる電力を第1目標値から第2目標値に変化させる第1タイミングの前後において、複数の分散型電源のうち、第1分散型電源が負荷追従運転を行い、第2分散型電源が所定値を上限とする電力を出力する運転を行うように制御する。
【選択図】図1
特許請求の範囲【請求項１】
電力系統から供給される又は前記電力系統に逆潮流させる電力を第１目標値から第２目標値に変化させる第１タイミングの前後において、前記電力系統に電気的に接続される複数の分散型電源のうち、第１分散型電源が負荷追従運転を行い、第２分散型電源が所定値を上限とする電力を出力する運転を行うように制御する制御部を備える、電力管理装置。
続きを表示（約 1,400 文字）【請求項２】
前記制御部は、
前記第１タイミングよりも前の第２タイミングで、前記第１分散型電源が前記第１目標値を基準値とする負荷追従運転を行うように制御し、
前記第１タイミングで、前記第１分散型電源が前記第２目標値を基準値とする負荷追従運転を行うように制御する、請求項１に記載の電力管理装置。
【請求項３】
前記制御部は、
前記第２タイミングよりも前のタイミングで、前記第２分散型電源が第１電力値を上限とする電力を出力する運転を行うように制御し、
前記第１タイミングの前後として前記第２タイミングから前記第１タイミングよりも後の第３タイミングまでの間において、前記第２分散型電源が前記所定値として第２電力値を上限とする電力を出力する運転を行うように制御し、
前記第２電力値は、前記第１電力値よりも小さい、請求項２に記載の電力管理装置。
【請求項４】
前記制御部は、
前記第１タイミングよりも後の第３タイミングで、前記第２分散型電源が第３電力値を上限とする電力を出力する運転を行うように制御し、
前記第１タイミングの前後として前記第２タイミングから前記第３タイミングまでの間において、前記第２分散型電源が前記所定値として第２電力値を上限とする電力を出力する運転を行うように制御し、
前記第２電力値は、前記第３電力値よりも小さい、請求項２に記載の電力管理装置。
【請求項５】
前記制御部は、前記第２タイミングから前記第１タイミングまでの第１間隔を、前記第１分散型電源の出力電力の変化値が前記第１電力値と前記第２電力値との間の差分に相当するときの整定時間以上に設定する、請求項３に記載の電力管理装置。
【請求項６】
前記制御部は、前記第１タイミングから前記第３タイミングまでの第２間隔を、前記第１分散型電源の出力電力の変化値が前記第１目標値と前記第２目標値との間の差分に相当するときの整定時間以上に設定する、請求項４に記載の電力管理装置。
【請求項７】
前記第１分散型電源は、蓄電装置であり、
前記第２分散型電源は、太陽光発電装置である、請求項１から６までの何れか一項に記載の電力管理装置。
【請求項８】
前記制御部は、前記第３タイミングよりも後の第４タイミングで、前記電力系統に電気的に接続される負荷群の消費電力が電力閾値以上である場合、前記複数の分散型電源のうちの第３分散型電源が第４電力値を上限とする電力を出力する運転を行うように制御する、請求項３に記載の電力管理装置。
【請求項９】
前記第２分散型電源は、太陽光発電装置であり、
前記第３分散型電源は、燃料電池装置である、請求項８に記載の電力管理装置。
【請求項１０】
前記第２分散型電源は、太陽光発電装置であり、
前記制御部は、
前記第３タイミング後、前記太陽光発電装置が最大電力点追従制御（ＭＰＰＴ：Maximum Power Point Tracking）で動作した場合に出力可能な最大電力値を算出し、
前記電力系統に電気的に接続される負荷群の消費電力から前記第２目標値を差し引いた差分電力値を算出し、
前記第３電力値を前記最大電力値及び前記差分電力値以下に設定する、請求項４に記載の電力管理装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、電力管理装置及び電力管理システムに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
需要家施設に配置された複数の分散型電源を制御する技術が知られている。例えば、特許文献１には、蓄電池又は太陽光発電パネルを管理する管理装置が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－１９５６９６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
需要家施設に配置された複数の分散型電源を制御する技術の向上が望まれる。
【０００５】
かかる点に鑑みてなされた本開示の目的は、複数の分散型電源を制御する技術を向上させることにある。
【課題を解決するための手段】
【０００６】
本開示の一実施形態に係る電力管理装置は、
電力系統から供給される又は前記電力系統に逆潮流させる電力を第１目標値から第２目標値に変化させる第１タイミングの前後において、前記電力系統に電気的に接続される複数の分散型電源のうち、第１分散型電源が負荷追従運転を行い、第２分散型電源が所定値を上限とする電力を出力する運転を行うように制御する制御部を備える。
【０００７】
本開示の一実施形態に係る電力管理システムは、
電力系統に電気的に接続される複数の分散型電源と、
前記電力系統から供給される又は前記電力系統に逆潮流させる電力を第１目標値から第２目標値に変化させる第１タイミングの前後において、前記複数の分散型電源のうち、第１分散型電源が負荷追従運転を行い、第２分散型電源が所定値を上限とする電力を出力する運転を行うように制御する電力管理装置と、を含む。
【発明の効果】
【０００８】
本開示の一実施形態によれば、複数の分散型電源を制御する技術を向上させることができる。
【図面の簡単な説明】
【０００９】

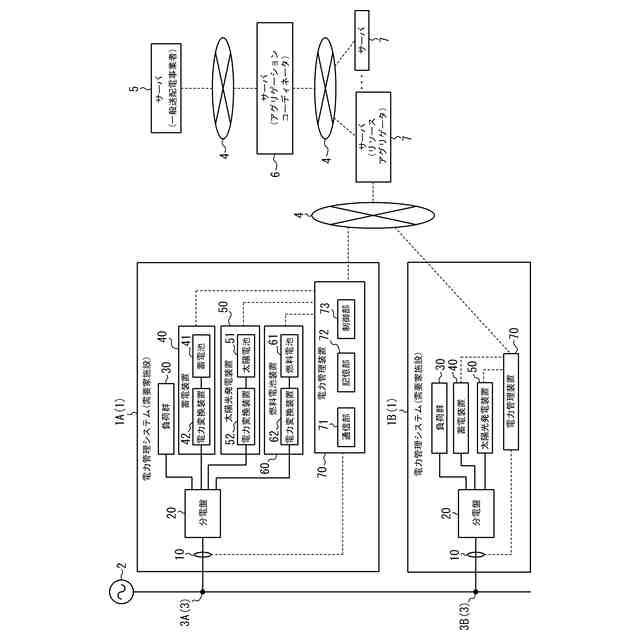

本開示の一実施形態に係る電力管理システムの構成例を示すブロック図である。

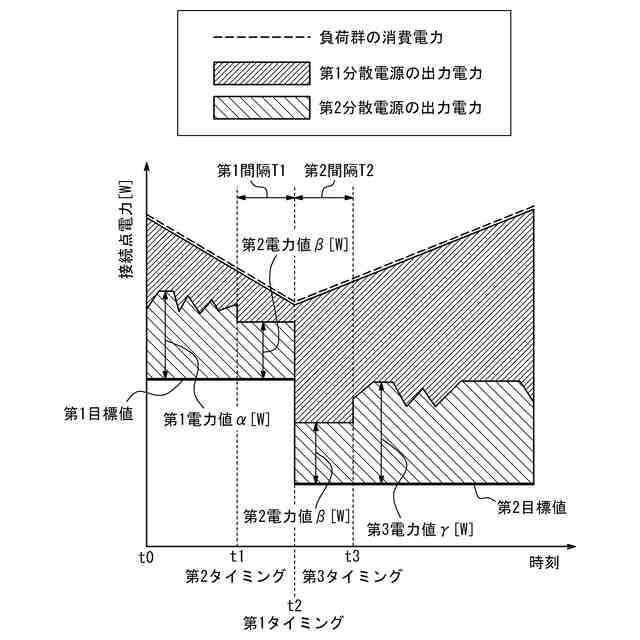

図１に示す電力管理システムにおける制御の様子の一例を示す図である。

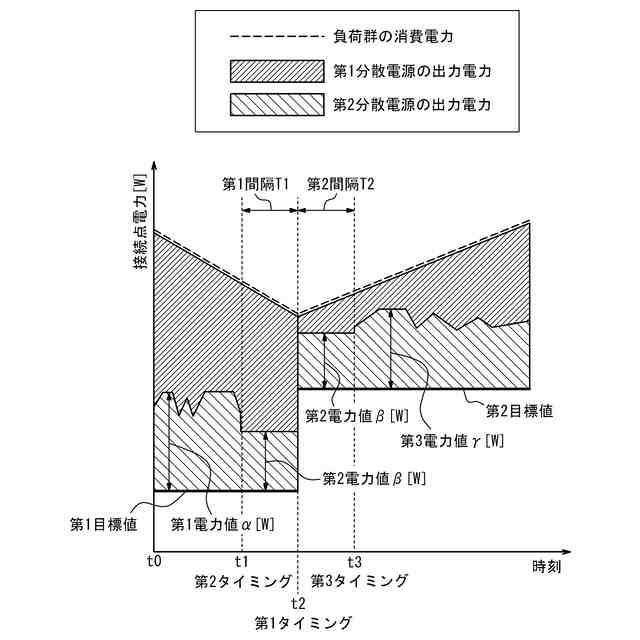

図１に示す電力管理システムにおける制御の様子の他の例を示す図である。

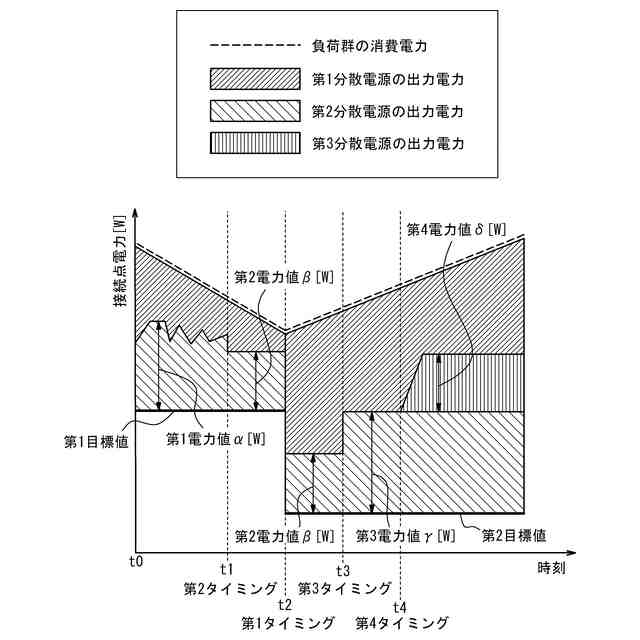

図１に示す電力管理システムにおける制御の様子の他の例を示す図である。

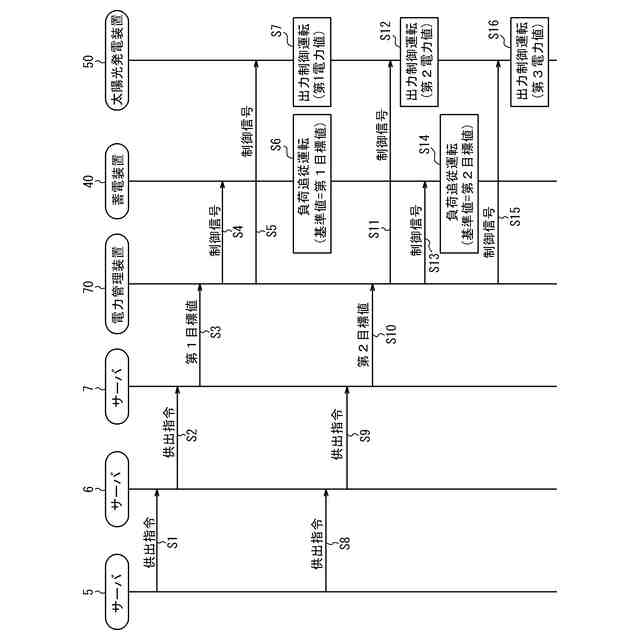

図１に示す電力管理システムの動作例を示すシーケンス図である。
【発明を実施するための形態】
【００１０】
一般送配電事業者には、需要家施設に供給する電力の周波数を維持するとともに需要家施設に電力を安定供給することが求められる。そのため、一般送配電事業者は、調整力を確保することを必要としている。調整力とは、電力系統に供給される供給電力と需要家施設の需要電力とを一致させる能力のことである。近年、この調整力の確保のために需給調整市場が導入されている。
（【００１１】以降は省略されています）
