公開番号2025090766
公報種別公開特許公報(A)
公開日2025-06-17
出願番号2025040019,2024023390
出願日2025-03-13,2013-09-03
発明の名称移動体通信システム、第1ソース基地局、第1ターゲット基地局、および移動端末
出願人三菱電機株式会社
代理人個人,個人
主分類H04W 36/08 20090101AFI20250610BHJP(電気通信技術)
要約【課題】ネットワークに負荷をかけることなく、かつ正常に通信中のセルの移行を行うことを可能にする。
【解決手段】移動体通信システムは、第1基地局および第2基地局が並行して移動端末と通信し、第1基地局を第1ソース基地局から第1ターゲット基地局に変更する。第1ソース基地局および第2基地局が並行して移動端末と通信している状態において、第1ソース基地局から第1ターゲット基地局にハンドオーバ要求を通知する。第1ターゲット基地局から第1ソース基地局にハンドオーバ応答を通知する。移動端末と通信する第1ソース基地局を第1ターゲット基地局に変更することを、第1ソース基地局から移動端末に通知する。第1ターゲット基地局および第2基地局が並行して移動端末と通信する状態に移行する。

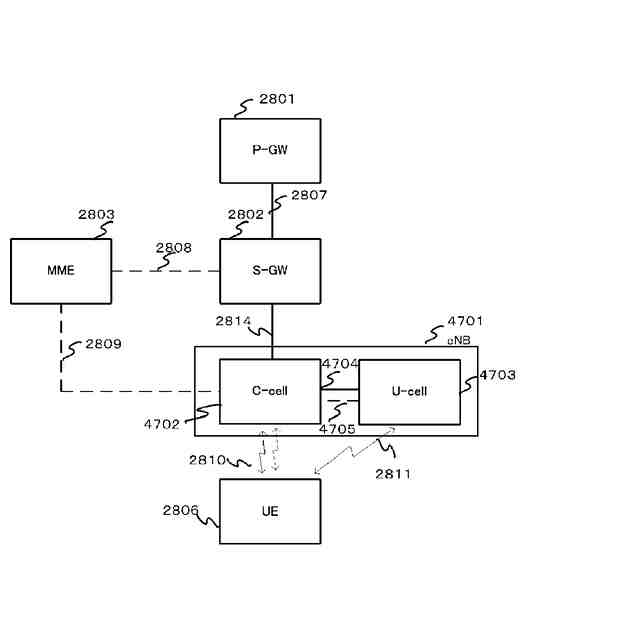

【選択図】図47
特許請求の範囲【請求項１】
第１基地局および第２基地局が並行して移動端末と通信し、前記第１基地局を第１ソース基地局から第１ターゲット基地局に変更する移動体通信システムであって、
前記第１ソース基地局および前記第２基地局が並行して前記移動端末と通信している状態において、前記第１ソース基地局から前記第１ターゲット基地局にハンドオーバ要求を通知し、
前記第１ターゲット基地局から前記第１ソース基地局にハンドオーバ応答を通知し、
前記移動端末と通信する前記第１ソース基地局を前記第１ターゲット基地局に変更することを、前記第１ソース基地局から前記移動端末に通知し、
前記第１ターゲット基地局および前記第２基地局が並行して前記移動端末と通信する状態に移行することを特徴とする移動体通信システム。
続きを表示（約 1,200 文字）【請求項２】
前記ハンドオーバ要求を通知するためのハンドオーバ要求メッセージは、前記第２基地局の情報を含むことを特徴とする請求項１記載の移動体通信システム。
【請求項３】
前記ハンドオーバ応答を通知するためのハンドオーバ応答メッセージは、前記第２基地局の情報を含むことを特徴とする請求項１記載の移動体通信システム。
【請求項４】
前記第１ソース基地局を前記第１ターゲット基地局に変更することを通知するための基地局変更メッセージは、前記第２基地局の情報を含むことを特徴とする請求項１記載の移動体通信システム。
【請求項５】
第１基地局および第２基地局が並行して移動端末と通信し、前記第１基地局を第１ソース基地局から第１ターゲット基地局に変更する移動体通信システムにおける第１ソース基地局であって、
前記第２基地局と並行して前記移動端末と通信している状態において、前記第１ターゲット基地局にハンドオーバ要求を通知し、
前記第１ターゲット基地局からハンドオーバ応答が通知され、
前記移動端末と通信する前記第１基地局を前記第１ターゲット基地局に変更することを、前記移動端末に通知し、
前記第１ターゲット基地局および前記第２基地局が並行して前記移動端末と通信する状態に移行することを特徴とする第１ソース基地局。
【請求項６】
第１基地局および第２基地局が並行して移動端末と通信し、前記第１基地局を第１ソース基地局から変更する移動体通信システムにおける第１ターゲット基地局であって、
前記第１ソース基地局および前記第２基地局が並行して前記移動端末と通信している状態において、前記第１ソース基地局からハンドオーバ要求が通知され、
前記第１ソース基地局にハンドオーバ応答を通知し、
前記移動端末と通信する前記第１基地局を前記第１ソース基地局から変更することを、前記第１ソース基地局から前記移動端末に通知し、
前記第２基地局と並行して前記移動端末と通信する状態に移行することを特徴とする第１ターゲット基地局。
【請求項７】
第１基地局および第２基地局が並行して通信し、前記第１基地局を第１ソース基地局から第１ターゲット基地局に変更する移動体通信システムにおける移動端末であって、
前記第１ソース基地局および前記第２基地局が並行して前記移動端末と通信している状態において、前記第１ソース基地局から前記第１ターゲット基地局にハンドオーバ要求が通知され、
前記第１ターゲット基地局から前記第１ソース基地局にハンドオーバ応答が通知され、
前記第１ソース基地局を前記第１ターゲット基地局に変更することを、前記第１ソース基地局から通知され、
前記第１ターゲット基地局および前記第２基地局と並行して通信する状態に移行することを特徴とする移動端末。

発明の詳細な説明【技術分野】
【０００１】
本発明は移動体通信システム等に関する。
続きを表示（約 2,900 文字）【背景技術】
【０００２】
第３世代と呼ばれる通信方式のうち、Ｗ－ＣＤＭＡ（Wideband Code division Multiple Access）方式が、２００１年から日本で商用サービスが開始されている。また、下りリンク（個別データチャネル、個別制御チャネル）にパケット伝送用のチャネル（High Speed-Downlink Shared Channel：ＨＳ－ＤＳＣＨ）を追加することにより、下りリンクを用いたデータ送信の更なる高速化を実現するＨＳＤＰＡ（High Speed Downlink Packet Access）のサービスが開始されている。さらに、上り方向のデータ送信をより高速化するために、ＨＳＵＰＡ（High Speed Uplink Packet Access）方式についてもサービスが開始されている。Ｗ－ＣＤＭＡは、移動体通信システムの規格化団体である３ＧＰＰ（3rd Generation Partnership Project）により定められた通信方式であり、リリース１０版の規格書がとりまとめられている。
【０００３】
また、３ＧＰＰにおいて、Ｗ－ＣＤＭＡとは別の通信方式として、無線区間についてはロングタームエボリューション（Long Term Evolution：ＬＴＥ）と称し、コアネットワークおよび無線アクセスネットワーク（以下、まとめて、ネットワークとも称する）を含めたシステム全体構成については、システムアーキテクチャエボリューション（System Architecture Evolution：ＳＡＥ）と称される新たな通信方式が検討されている。この通信方式は３．９Ｇ（3.9 Generation）システムとも呼ばれる。
【０００４】
ＬＴＥでは、アクセス方式、無線のチャネル構成やプロトコルが、Ｗ－ＣＤＭＡ（ＨＳＤＰＡ／ＨＳＵＰＡ）とは全く異なるものになる。例えば、アクセス方式は、Ｗ－ＣＤＭＡが符号分割多元接続（Code Division Multiple Access）を用いているのに対して、ＬＴＥは下り方向はＯＦＤＭ（Orthogonal Frequency Division Multiplexing）、上り方向はＳＣ－ＦＤＭＡ（Single Career Frequency Division Multiple Access）を用いる。また、帯域幅は、Ｗ－ＣＤＭＡが５ＭＨｚであるのに対し、ＬＴＥでは１．４ＭＨｚ，３ＭＨｚ，５ＭＨｚ，１０ＭＨｚ，１５ＭＨｚ，２０ＭＨｚの中で基地局毎に選択可能となっている。また、ＬＴＥでは、Ｗ－ＣＤＭＡとは異なり、回線交換を含まず、パケット通信方式のみになる。
【０００５】
ＬＴＥでは、Ｗ－ＣＤＭＡのコアネットワークであるＧＰＲＳ（General Packet Radio Service）とは異なる新たなコアネットワークを用いて通信システムが構成されるので、ＬＴＥの無線アクセス網（無線アクセスネットワーク（radio access network））は、Ｗ－ＣＤＭＡ網とは別の独立した無線アクセス網として定義される。
【０００６】
したがって、Ｗ－ＣＤＭＡの通信システムと区別するために、ＬＴＥの通信システムでは、コアネットワークはＥＰＣ（Evolved Packet Core）と称され、無線アクセスネットワークはＥ－ＵＴＲＡＮ（Evolved Universal Terrestrial Radio Access）と称される。また無線アクセスネットワークにおいて、通信端末装置である移動端末（User Equipment：ＵＥ）と通信を行う基地局（Base station）はｅＮＢ（E-UTRAN NodeB）と称される。また複数の基地局と制御データやユーザデータのやり取りを行う基地局制御装置（Radio Network Controller）の機能は、ＥＰＣが担う。ＥＰＣは、ａＧＷ（Access Gateway）とも称される。またＥＰＣとＥ－ＵＴＲＡＮとで構成されるシステムは、ＥＰＳ（Evolved Packet System）と称される。
【０００７】

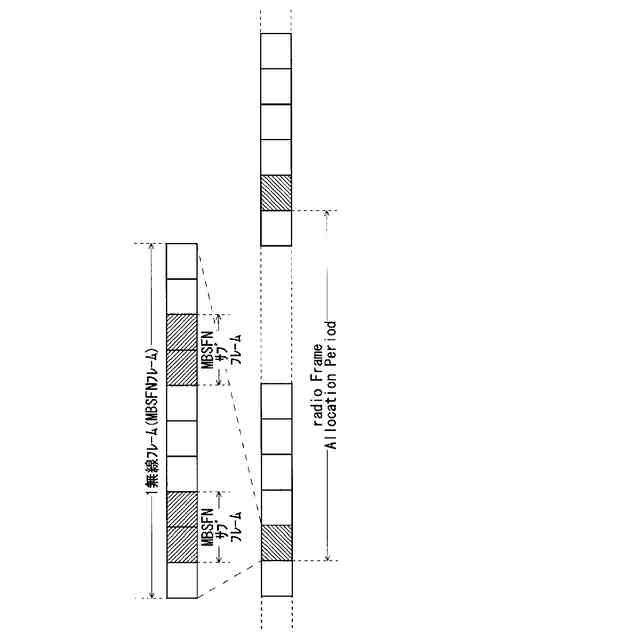

ＬＴＥの通信システムでは、ユニキャスト（Unicast）サービスとＥ-ＭＢＭＳサービス（Evolved Multimedia Broadcast Multicast Service）とが提供される。Ｅ－ＭＢＭＳサービスとは、放送型マルチメディアサービスである。Ｅ－ＭＢＭＳサービスは、単にＭＢＭＳと称される場合もある。Ｅ－ＭＢＭＳサービスでは、複数の移動端末に対してニュースや天気予報、モバイル放送などの大容量放送コンテンツが送信される。これを１対多（Point to Multipoint）サービスともいう。
【０００８】
３ＧＰＰでの、ＬＴＥシステムにおける全体的なアーキテクチャ（Architecture）に関する決定事項が、非特許文献１（４章）に記載されている。全体的なアーキテクチャについて図１を用いて説明する。図１は、ＬＴＥ方式の通信システムの構成を示す説明図である。図１において、移動端末１０１に対する制御プロトコル、例えばＲＲＣ（Radio Resource Control）と、ユーザプレイン、例えばＰＤＣＰ（Packet Data Convergence Protocol）、ＲＬＣ（Radio Link Control）、ＭＡＣ（Medium Access Control）、ＰＨＹ（Physical layer）とが基地局１０２で終端するならば、Ｅ－ＵＴＲＡＮは１つあるいは複数の基地局１０２によって構成される。
【０００９】
基地局１０２は、移動管理エンティティ（Mobility Management Entity：ＭＭＥ）１０３から通知されるページング信号（Paging Signal、ページングメッセージ（paging messages）とも称される）のスケジューリング（Scheduling）および送信を行う。基地局１０２は、Ｘ２インタフェースにより、互いに接続される。また基地局１０２は、Ｓ１インタフェースによりＥＰＣ（Evolved Packet Core）に接続される。より明確には、基地局１０２は、Ｓ１＿ＭＭＥインタフェースによりＭＭＥ（Mobility Management Entity）１０３に接続され、Ｓ１＿ＵインタフェースによりＳ－ＧＷ（Serving Gateway）１０４に接続される。
【００１０】
ＭＭＥ１０３は、複数あるいは単数の基地局１０２へのページング信号の分配を行う。また、ＭＭＥ１０３は、待受け状態（Idle State）のモビリティ制御（Mobility control）を行う。ＭＭＥ１０３は、移動端末が待ち受け状態の際、および、アクティブ状態（Active State）の際に、トラッキングエリア（Tracking Area）リストの管理を行う。
（【００１１】以降は省略されています）
