公開番号2025090927
公報種別公開特許公報(A)
公開日2025-06-18
出願番号2023205827
出願日2023-12-06
発明の名称二次電池保護集積回路及びバッテリ装置
出願人ミツミ電機株式会社
代理人個人,個人
主分類H02J 7/00 20060101AFI20250611BHJP(電力の発電,変換,配電)
要約【課題】判定電圧等の回路特性を容易に変更すること。
【解決手段】電源端子、グランド端子、選択端子及び制御端子を含む複数の端子と、前記選択端子に外部接続される第1抵抗素子の抵抗値に応じて、第1判定電圧を変更する選択回路と、前記電源端子と前記グランド端子との間の電源電圧を前記第1判定電圧と比較した結果に応じて、二次電池の充電又は放電を制御する信号を前記制御端子から出力する制御回路と、を備える、二次電池保護集積回路。

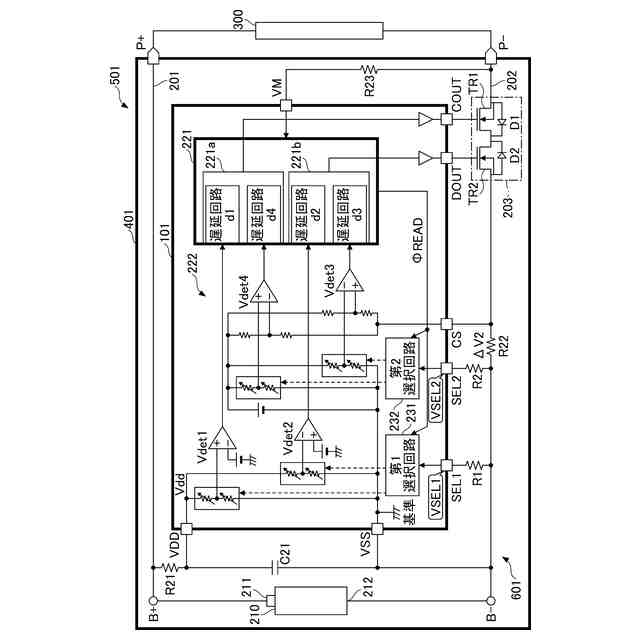

【選択図】図1
特許請求の範囲【請求項１】
電源端子、グランド端子、選択端子及び制御端子を含む複数の端子と、
前記選択端子に外部接続される第１抵抗素子の抵抗値に応じて、第１判定電圧を変更する選択回路と、
前記電源端子と前記グランド端子との間の電源電圧を前記第１判定電圧と比較した結果に応じて、二次電池の充電又は放電を制御する信号を前記制御端子から出力する制御回路と、を備える、二次電池保護集積回路。
続きを表示（約 1,600 文字）【請求項２】
電源端子、グランド端子、選択端子、監視端子及び制御端子を含む複数の端子と、
前記選択端子に外部接続される第２抵抗素子の抵抗値に応じて、第２判定電圧を変更する選択回路と、
前記監視端子と電源端子との間の第１電位差または前記監視端子とグランド端子との間の第２電位差を前記第２判定電圧と比較した結果に応じて、二次電池の充電又は放電を制御する信号を前記制御端子から出力する制御回路と、を備える、二次電池保護集積回路。
【請求項３】
電源端子、グランド端子、第１選択端子、第２選択端子、監視端子及び制御端子を含む複数の端子と、
前記第１選択端子に外部接続される第１抵抗素子の抵抗値に応じて、第１判定電圧を変更し、かつ、前記第２選択端子に外部接続される第２抵抗素子の抵抗値に応じて、第２判定電圧を変更する選択回路と、
前記電源端子と前記グランド端子との間の電源電圧を前記第１判定電圧と比較した結果に応じて、二次電池の充電又は放電を制御する信号を前記制御端子から出力し、かつ、前記監視端子と前記電源端子との間の第１電位差または前記監視端子と前記グランド端子との間の第２電位差を前記第２判定電圧と比較した結果に応じて、前記二次電池の充電又は放電を制御する信号を前記制御端子から出力する制御回路と、を備える、二次電池保護集積回路。
【請求項４】
電源端子、グランド端子、選択端子、監視端子及び制御端子を含む複数の端子と、
前記選択端子に外部接続される第１抵抗素子の抵抗値に応じて、第１判定電圧及び第２判定電圧を変更する選択回路と、
前記電源端子と前記グランド端子との間の電源電圧を前記第１判定電圧と比較した結果に応じて、二次電池の充電又は放電を制御する信号を前記制御端子から出力し、かつ、前記監視端子と前記電源端子との間の第１電位差または前記監視端子と前記グランド端子との間の第２電位差を前記第２判定電圧と比較した結果に応じて、前記二次電池の充電又は放電を制御する信号を前記制御端子から出力する制御回路と、を備える、二次電池保護集積回路。
【請求項５】
前記制御回路は、前記電源電圧が前記第１判定電圧よりも高いとき、前記二次電池の充電を停止させる信号を前記制御端子から出力する、請求項１，３，４のいずれか一項に記載の二次電池保護集積回路。
【請求項６】
前記制御回路は、前記電源電圧が前記第１判定電圧よりも低いとき、前記二次電池の放電を停止させる信号を前記制御端子から出力する、請求項１，３、４のいずれか一項に記載の二次電池保護集積回路。
【請求項７】
前記制御回路は、前記電源端子を基準に前記第１電位差が前記第２判定電圧よりも高いとき、前記二次電池の充電を停止させる信号を前記制御端子から出力する、請求項２から４のいずれか一項に記載の二次電池保護集積回路。
【請求項８】
前記制御回路は、前記電源端子を基準に前記第１電位差が前記第２判定電圧よりも低いとき、前記二次電池の放電を停止させる信号を前記制御端子から出力する、請求項２から４のいずれか一項に記載の二次電池保護集積回路。
【請求項９】
前記制御回路は、前記グランド端子を基準に前記第２電位差が前記第２判定電圧よりも高いとき、前記二次電池の放電を停止させる信号を前記制御端子から出力する、請求項２から４のいずれか一項に記載の二次電池保護集積回路。
【請求項１０】
前記制御回路は、前記グランド端子を基準に前記第２電位差が前記第２判定電圧よりも低いとき、前記二次電池の充電を停止させる信号を前記制御端子から出力する、請求項２から４のいずれか一項に記載の二次電池保護集積回路。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、二次電池保護集積回路及びバッテリ装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、電池保護集積回路の回路特性を設定するための特性設定データを記憶するメモリ部と、メモリ部から読み出された特性設定データの内容に対応する回路特性に電池保護集積回路の回路特性を設定する設定回路とを備える電池保護集積回路が知られている。メモリ部に書き込まれる特性設定データが変われば、電池保護集積回路の回路特性が変わるので、複数の異なる回路特性に共通の回路構成で対応できる。
【先行技術文献】
【特許文献】
【０００３】
特許第６５２０６５８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、判定電圧等の回路特性を設定するための特性設定データをメモリに書き込む方式の場合、データを確実にメモリに書き込むための設備や技術が求められる。そのため、メモリへのデータ書き込みに対応することが難しい場合がある。
【０００５】
本開示は、判定電圧等の回路特性を容易に変更可能な二次電池保護集積回路及びバッテリ装置を提供する。
【課題を解決するための手段】
【０００６】
第１態様の二次電池保護集積回路は、
電源端子、グランド端子、選択端子及び制御端子を含む複数の端子と、
前記選択端子に外部接続される第１抵抗素子の抵抗値に応じて、第１判定電圧を変更する選択回路と、
前記電源端子と前記グランド端子との間の電源電圧を前記第１判定電圧と比較した結果に応じて、二次電池の充電又は放電を制御する信号を前記制御端子から出力する制御回路と、を備える。
【０００７】
第２態様の二次電池保護集積回路は、
電源端子、グランド端子、選択端子、監視端子及び制御端子を含む複数の端子と、
前記選択端子に外部接続される第２抵抗素子の抵抗値に応じて、第２判定電圧を変更する選択回路と、
前記監視端子と電源端子との間の第１電位差または前記監視端子とグランド端子との間の第２電位差を前記第２判定電圧と比較した結果に応じて、二次電池の充電又は放電を制御する信号を前記制御端子から出力する制御回路と、を備える。
【０００８】
第３態様の二次電池保護集積回路は、
電源端子、グランド端子、第１選択端子、第２選択端子、監視端子及び制御端子を含む複数の端子と、
前記第１選択端子に外部接続される第１抵抗素子の抵抗値に応じて、第１判定電圧を変更し、かつ、前記第２選択端子に外部接続される第２抵抗素子の抵抗値に応じて、第２判定電圧を変更する選択回路と、
前記電源端子と前記グランド端子との間の電源電圧を前記第１判定電圧と比較した結果に応じて、二次電池の充電又は放電を制御する信号を前記制御端子から出力し、かつ、前記監視端子と前記電源端子との間の第１電位差または前記監視端子と前記グランド端子との間の第２電位差を前記第２判定電圧と比較した結果に応じて、前記二次電池の充電又は放電を制御する信号を前記制御端子から出力する制御回路と、を備える。
【０００９】
第４態様の二次電池保護集積回路は、
電源端子、グランド端子、選択端子、監視端子及び制御端子を含む複数の端子と、
前記選択端子に外部接続される第１抵抗素子の抵抗値に応じて、第１判定電圧及び第２判定電圧を変更する選択回路と、
前記電源端子と前記グランド端子との間の電源電圧を前記第１判定電圧と比較した結果に応じて、二次電池の充電又は放電を制御する信号を前記制御端子から出力し、かつ、前記監視端子と前記電源端子との間の第１電位差または前記監視端子と前記グランド端子との間の第２電位差を前記第２判定電圧と比較した結果に応じて、前記二次電池の充電又は放電を制御する信号を前記制御端子から出力する制御回路と、を備える。
【発明の効果】
【００１０】
本開示によれば、判定電圧等の回路特性を容易に変更できる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
