発明の名称表示装置
出願人株式会社ジャパンディスプレイ
代理人ポレール弁理士法人
主分類G09G 3/36 20060101AFI20250612BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】表示パネルを回転または移動させる表示装置において、表示パネルにおける表示ちらつきを低減できる技術を提供する。
【解決手段】表示装置は、複数の信号線と、複数の走査線と、複数の信号線と複数の走査線で囲まれた複数の画素と、をおのおの有する複数の表示パネルを有する。複数の画素のおのおのは、画素電極と、共通電極と、画素電極と前記共通電極の間に液晶層と、を有する。複数の走査線は、第1方向に延在し、第1方向と交差する第2方向に配列される。複数の信号線は、第2方向に延在し、第1方向に配列される。複数の表示パネルは、1つ表示パネルの第1方向の中心に配置された走査線又は第2方向の中心に配置された信号線が同心円の中心軸から円周方向を結ぶ線と平行になるように中心軸の周囲に配置され、複数の表示パネルは、中心軸を中心に回転可能とされる。対応する表示パネルの画素電極と共通電極は回転角度に応じて極性反転する。
【選択図】図32
特許請求の範囲【請求項１】
複数の信号線と、複数の走査線と、前記複数の信号線と前記複数の走査線で囲まれた複数の画素と、をおのおの有する複数の表示パネルを有し、
前記複数の画素のおのおのは、画素電極と、共通電極と、前記画素電極と前記共通電極の間に液晶層と、を有し、
前記複数の走査線は、第１方向に延在し、前記第１方向と交差する第２方向に配列され、
前記複数の信号線は、前記第２方向に延在し、前記第１方向に配列され、
前記複数の表示パネルは、１つ表示パネルの前記第１方向の中心に配置された前記走査線又は前記第２方向の中心に配置された前記信号線が同心円の中心軸から円周方向を結ぶ線と平行になるように前記中心軸の周囲に配置され、
前記複数の表示パネルは、前記中心軸を中心に回転可能とされ、
対応する表示パネルの前記画素電極と前記共通電極は回転角度に応じて極性反転する、表示装置。
続きを表示（約 1,000 文字）【請求項２】
請求項１に記載の表示装置において、
前記複数の表示パネルは、前記極性反転の間に非表示期間を有し、かつ、前記極性反転を行わないときに表示期間を有し、
前記非表示期間の回転角度は順次変更され、
前記表示期間は複数のフレームを有する、表示装置。
【請求項３】
請求項２に記載の表示装置において、
前記複数の表示パネルに静止画を表示したとき、前記複数の表示パネルの各々の画像は回転方向と反対方向に回転の角速度と同じ速さで移動する、表示装置。
【請求項４】
請求項１に記載の表示装置において、
前記複数の表示パネルのおのおのは透明ディスプレイである、表示装置。
【請求項５】
請求項１に記載の表示装置において、
前記液晶層は高分子分散型液晶である、表示装置。
【請求項６】
複数の信号線と、複数の走査線と、前記複数の信号線と前記複数の走査線で囲まれた複数の画素と、を有する表示パネルを有し、
前記複数の画素のおのおのは、画素電極と、共通電極と、前記画素電極と前記共通電極の間に液晶層と、を有し、
前記複数の走査線は、第１方向に延在し、前記第１方向と交差する第２方向に配列され、
前記複数の信号線は、前記第２方向に延在し、前記第１方向に配列され、
前記表示パネルは、前記第１方向または前記第２方向に移動可能であり、
前記画素電極と前記共通電極は移動量に応じて極性反転する、表示装置。
【請求項７】
請求項６に記載の表示装置において、
前記表示パネルは、前記極性反転の間に非表示期間を有し、かつ、前記極性反転を行わないときに表示期間を有し、
前記非表示期間の場所は順次変更され、
前記表示期間は複数フレームを有する、表示装置。
【請求項８】
請求項６に記載の表示装置において、
前記表示パネルに静止画を表示したとき、前記表示パネルの画像は移動方向と反対方向に移動速度と同じ速さで移動する、表示装置。
【請求項９】
請求項６に記載の表示装置において、
前記表示パネルは透明ディスプレイである、表示装置。
【請求項１０】
請求項６に記載の表示装置において、
前記液晶層は高分子分散型液晶である、表示装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、表示装置に関する。
続きを表示（約 3,700 文字）【背景技術】
【０００２】
第１透光性基板と、第１透光性基板と対向して配置される第２透光性基板と、第１透光性基板と第２透光性基板との間に封入される高分子分散型液晶を有する液晶層と、第１透光性基板及び第２透光性基板の少なくとも１つの側面に対向して配置される少なくとも１つの発光部とを備える表示装置が提案されている（例えば、特許文献１）。
【０００３】
また、液晶表示パネルに表示されるフレーム画像が複数回切り替わる間に、液晶表示パネルにおける全ての画素の電極に対して一方の極性の電圧を印加している状態から他方の極性の電圧を印加している状態に遷移するようにソース電圧印加部を制御する極性反転制御部を備える液晶表示装置が提案されている（例えば、特許文献２）。
【先行技術文献】
【特許文献】
【０００４】
特開２０１８－０２１９７４号公報
国際公開第２０１１／０６５０６１号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
高分子分散型液晶を用いた透明（see through）な表示パネルを有する表示装置では、走査線及び信号線が太いため、アクティブ領域内の配線部分が目立ってしまい、表示パネルの透明感が維持できなくなる可能性がある。また、画素電極と共通電極との間の電気的な極性を反転させる場合、高分子分散型液晶を用いた透明な表示パネルは走査線、信号線、画素電極、共通電極などの配線抵抗が大きく、極性反転時に電荷をディスチャージするために多くの時間を要する。そのため、透明な表示パネルを回転運動させて動的に表示させる場合、表示の更新の速度が遅く、回転速度を上げられないことが分かった。
【０００６】
また、数フレーム毎に極性を反転して更新する場合、極性反転の駆動時に表示が中断、または、表示の更新の速度が一時的に遅くなり、不規則な表示を引き起こす可能性がある。特に、透明な表示パネルを運動させて表示させた場合において、運動表示中に不規則な表示切れが生じると、表示の乱れ時間に通過する表示エリアでの表示輝度を損ない、表示ちらつきの原因となる。
【０００７】
本開示は、表示パネルを回転または移動させる表示装置において、表示パネルにおける表示ちらつきを低減できる技術を提供する。
【課題を解決するための手段】
【０００８】
本開示の一態様による表示装置は、
複数の信号線と、複数の走査線と、前記複数の信号線と前記複数の走査線で囲まれた複数の画素と、をおのおの有する複数の表示パネルを有し、
前記複数の画素のおのおのは、画素電極と、共通電極と、前記画素電極と前記共通電極の間に液晶層と、を有し、
前記複数の走査線は、第１方向に延在し、前記第１方向と交差する第２方向に配列され、
前記複数の信号線は、前記第２方向に延在し、前記第１方向に配列され、
前記複数の表示パネルは、１つ表示パネルの前記第１方向の中心に配置された前記走査線又は前記第２方向の中心に配置された前記信号線が同心円の中心軸から円周方向を結ぶ線と平行になるように前記中心軸の周囲に配置され、
前記複数の表示パネルは、前記中心軸を中心に回転可能とされ、
対応する表示パネルの前記画素電極と前記共通電極は回転角度に応じて極性反転する。
【０００９】
また、本開示の一態様による他の表示装置は、
複数の信号線と、複数の走査線と、前記複数の信号線と前記複数の走査線で囲まれた複数の画素と、を有する表示パネルを有し、
前記複数の画素のおのおのは、画素電極と、共通電極と、前記画素電極と前記共通電極の間に液晶層と、を有し、
前記複数の走査線は、第１方向に延在し、前記第１方向と交差する第２方向に配列され、
前記複数の信号線は、前記第２方向に延在し、前記第１方向に配列され、
前記表示パネルは、前記第１方向または前記第２方向に移動可能であり、
前記画素電極と前記共通電極は移動量に応じて極性反転する。
【図面の簡単な説明】
【００１０】

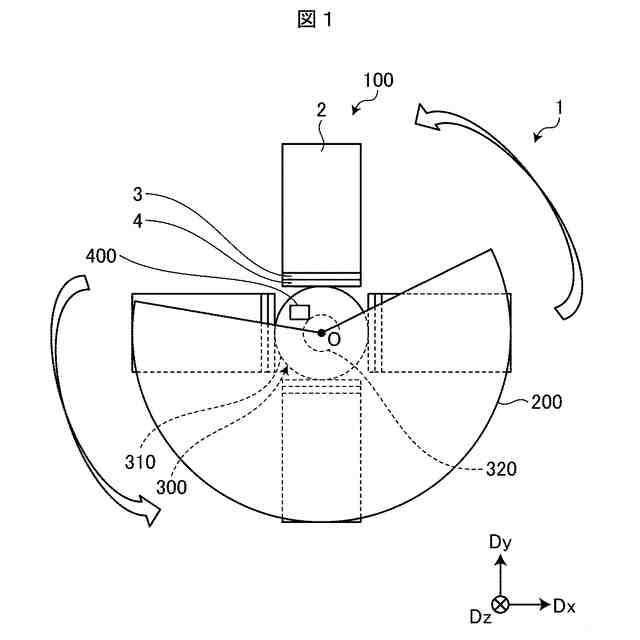

図１は、本実施形態に係る表示システムの一例を表す正面図である。

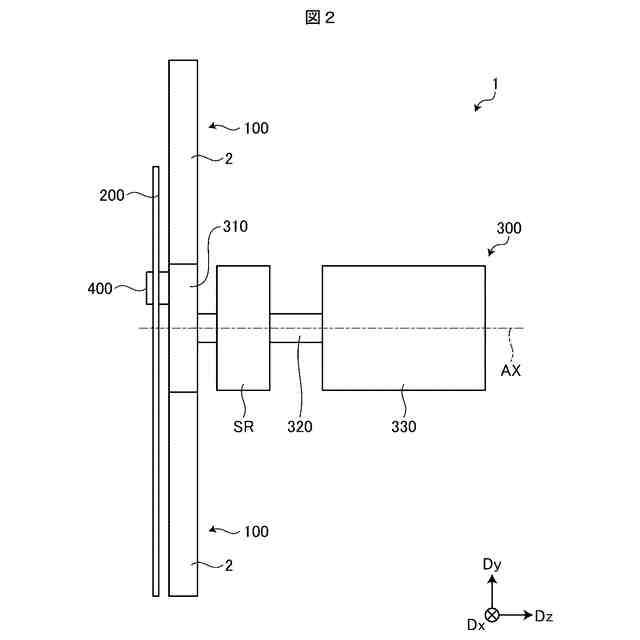

図２は、本実施形態に係る表示システムの一例を表す側面図である。
図３は、本実施形態に係る表示システムを表すブロック図である。

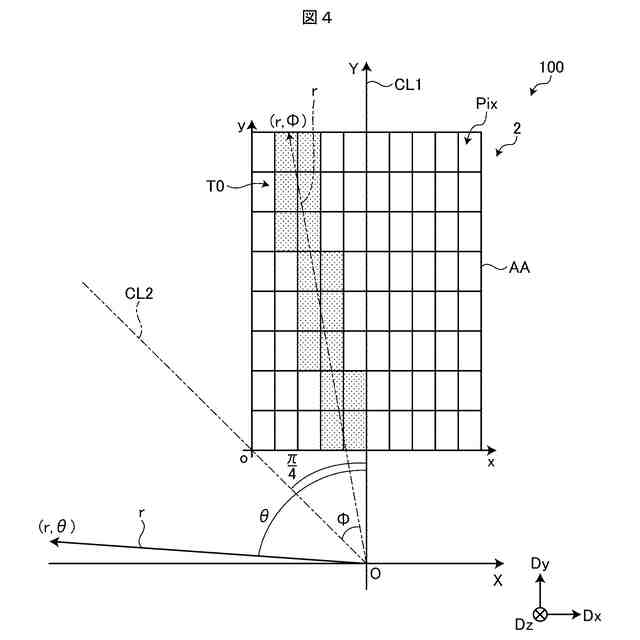

図４は、表示素子半径と回転角及び表示素子半径と表示素子角度の関係を示す説明図である。

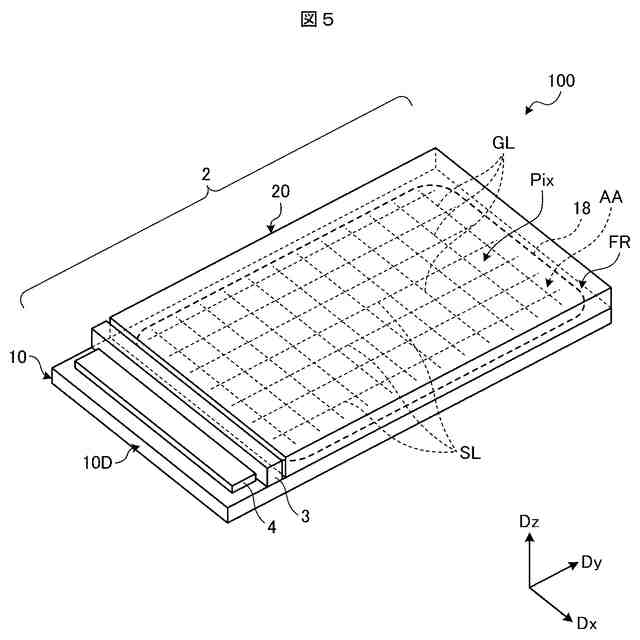

図５は、実施形態１の表示装置の一例を表す斜視図である。

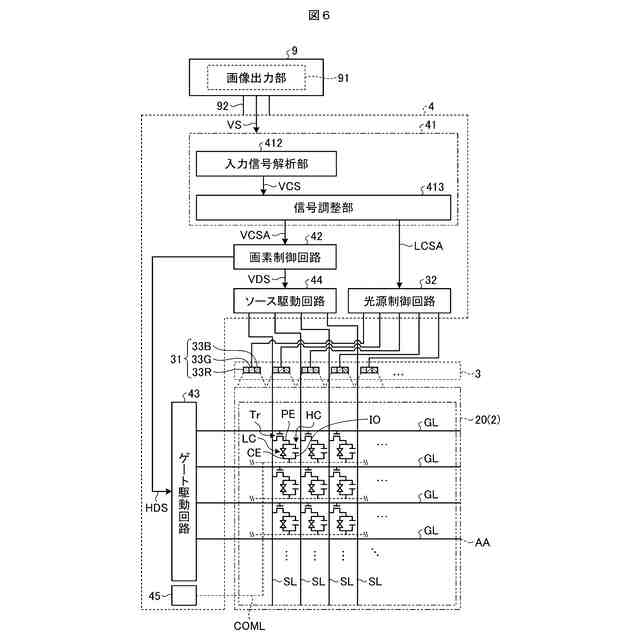

図６は、実施形態１の表示装置を表すブロック図である。

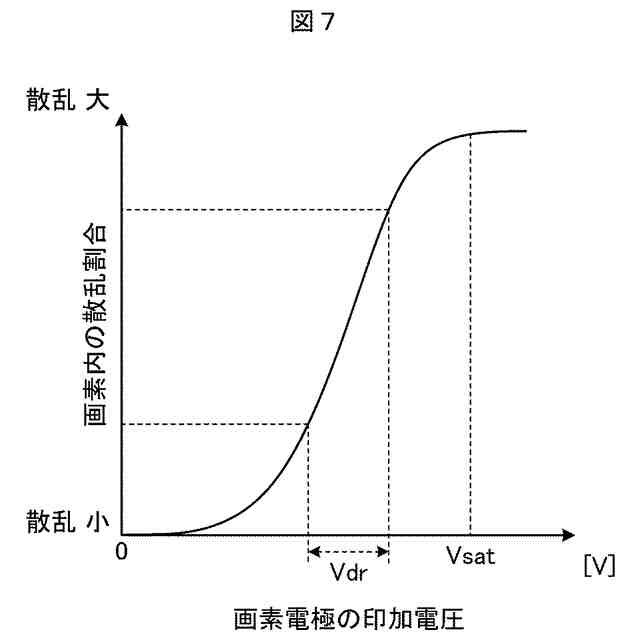

図７は、画素電極への印加電圧と画素の散乱状態との関係を示す説明図である。
図８ａは、図５の表示装置の、単色発光時における使用例を示す断面図である。

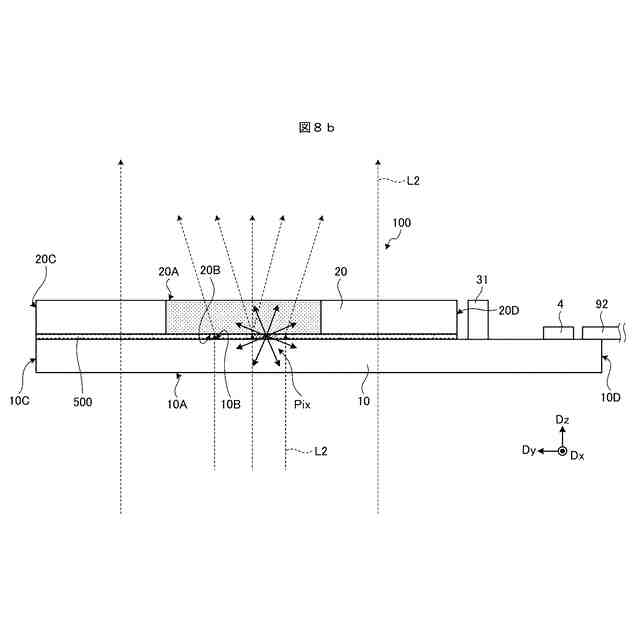

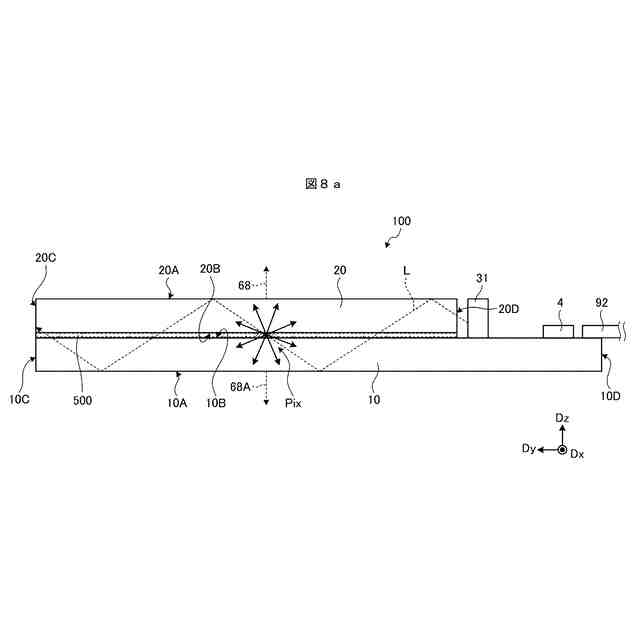

図８ｂは、図５の表示装置の、無発光時における使用例を示す断面図である。
図９は、図５の表示装置の平面を示す平面図である。
図１０は、図８ａの液晶層部分を拡大した拡大断面図である。
図１１は、液晶層において非散乱状態を説明するための断面図である。
図１２は、液晶層において散乱状態を説明するための断面図である。
図１３は、表示システムの透過領域及び非透過領域を示す平面図である。
図１４は、観察者側から視認される任意の表示画像を示す平面図である。
図１５は、表示素子半径と回転角とで表わされる任意の表示画像の時間的変化を示す説明図である。
図１６は、表示素子半径と表示素子角度とで表わされる任意の表示画像の時間的変化を示す説明図である。
図１７は、実施形態１の表示装置に係る画素への描画処理の流れを示すフローチャートである。
図１８は、表示素子半径と表示素子角度に対応する画素の有無を示す説明図である。
図１９ａは、表示素子半径と表示素子角度で表わされる任意の表示画像における、データ送信中のシフト量の変移を示す説明図である。
図１９ｂは、フレーム単位で画像を生成した場合の表示データのタイムチャートである。
図１９ｃは、ライン単位のシフト補正ありの場合の表示データのタイムチャートである。
図２０は、実施形態１の表示装置に係る表示素子半径と素子充填率との関係を示すグラフである。
図２１は、実施形態１の表示装置に係る表示素子半径と階調値に対する補正率との関係を示すグラフである。
図２２は、実施形態１の変形例１の表示システムの一例を表す平面図である。
図２３は、実施形態１の変形例１の表示装置に係る表示素子半径と素子充填率との関係を示すグラフである。
図２４は、実施形態１の変形例１の表示装置に係る表示素子半径と階調値に対する補正率との関係を示すグラフである。
図２５は、実施形態１の変形例２の表示システムの一例を表す平面図である。
図２６は、実施形態１の変形例２の表示装置に係る表示素子半径と素子充填率との関係を示すグラフである。
図２７は、実施形態１の変形例２の表示装置に係る表示素子半径と階調値に対する補正率との関係を示すグラフである。
図２８は、実施形態２に係る表示装置における信号線ＳＬ（画素電極ＰＥ）と共通電極ＣＥの間の電気的な極性を反転させる極性反転の説明図である。
図２９は、実施形態２に係る表示パネルの回転位置を概念的に説明する図である。
図３０は、実施形態２に係る表示パネルの極性反転のタイミングを説明する図である。
図３１は、実施形態２に係る表示パネルの極性反転の位置の変形例を説明する図である。

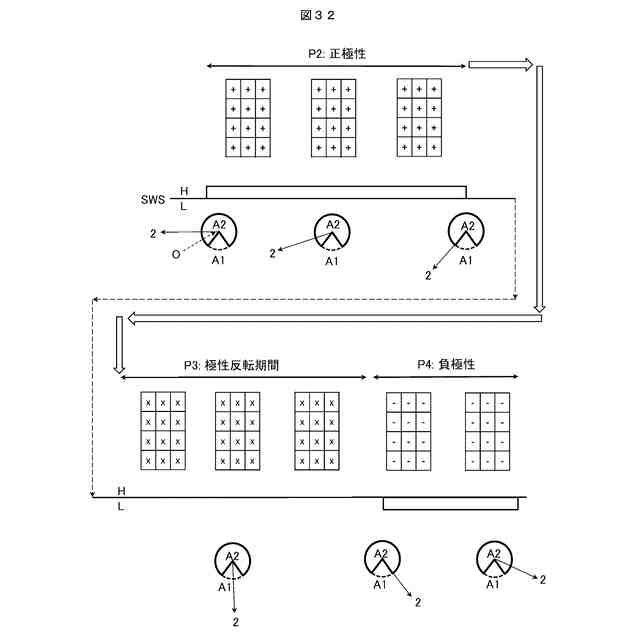

図３２は、実施形態２にかかる表示装置の表示パネルの極性反転の他のタイミングを説明する図である。
図３３は、１サイクル（１回転）で６００回のフレーム更新を行う構成例を示す図である。
図３４は、実施形態２に係る左右方向に往復運動する表示パネルを含む表示装置を説明する図である。
図３５は、図３４の表示装置における表示パネルの極性反転のタイミングを説明する図である。
図３６は、図３４の表示装置における表示パネルの極性反転の位置の変形例を説明する図である。
図３７は実施形態２に係る表示装置の制御フローを説明する図である。
図３８は実施形態２に係る表示装置の制御装置を説明する図である。
図３９は、実施形態２の表示装置のタイミングチャートを説明する図である。
