公開番号2025093145
公報種別公開特許公報(A)
公開日2025-06-23
出願番号2023208702
出願日2023-12-11
発明の名称撮像レンズおよび撮像装置
出願人富士フイルム株式会社
代理人弁理士法人太陽国際特許事務所
主分類G02B 13/04 20060101AFI20250616BHJP(光学)
要約【課題】Fナンバーが小さく、広角で、小型に構成され、良好な光学性能を保持する撮像レンズ、およびこの撮像レンズを備えた撮像装置を提供する。
【解決手段】撮像レンズは、物体側から像側へ順に、前群と、開口絞りと、後群とからなる。後群は、合焦の際に光軸に沿って移動する合焦レンズ群を1つもしくは2つ含む。合焦の際、前群の最も物体側のレンズ面から像面までの光軸上の距離は不変である。撮像レンズは、予め定められた条件式を満足する。

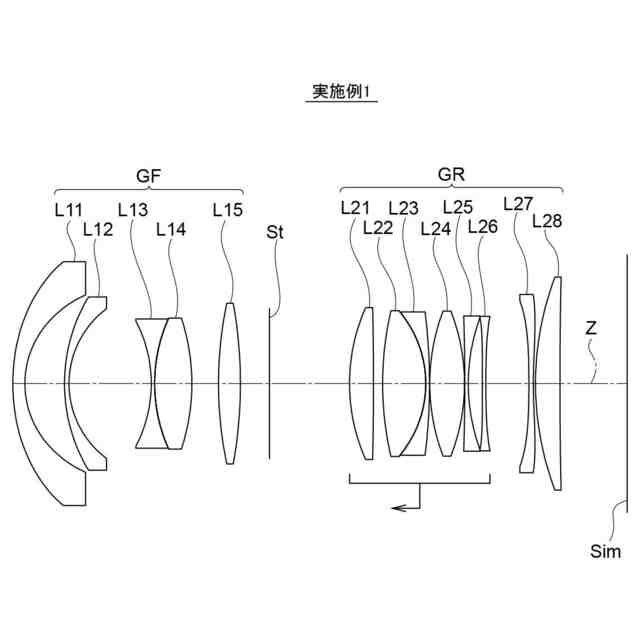

【選択図】図1
特許請求の範囲【請求項１】
物体側から像側へ順に、前群と、開口絞りと、後群とからなり、
前記後群は、合焦の際に光軸に沿って移動する合焦レンズ群を１つもしくは２つ含み、
合焦の際、前記前群の最も物体側のレンズ面から像面までの光軸上の距離が不変であり、
無限遠物体に合焦した状態における、前記前群の最も物体側のレンズ面から前記後群の最も像側のレンズ面までの光軸上の距離と、全系の空気換算距離でのバックフォーカスとの和をＴＬ、
無限遠物体に合焦した状態における全系の焦点距離をｆ、
無限遠物体に合焦した状態における最大半画角をωｍ、
無限遠物体に合焦した状態における開放ＦナンバーをＦｎｏ、
無限遠物体に合焦した状態における全系の空気換算距離でのバックフォーカスをＢｆとした場合、
２．３＜ＴＬ／（ｆ×ｔａｎωｍ）＜７（１）
１．１５＜Ｆｎｏ／ｔａｎωｍ＜３．５（２）
０．３＜Ｂｆ／（ｆ×ｔａｎωｍ）＜１．５（３）
で表される条件式（１）、（２）、および（３）を満足する撮像レンズ。
続きを表示（約 950 文字）【請求項２】
無限遠物体に合焦した状態における前記前群の最も物体側のレンズ面から前記開口絞りまでの光軸上の距離をｄＦＳｔとした場合、
０．４３＜ｄＦＳｔ／ＴＬ＜０．７５（４）
で表される条件式（４）を満足する請求項１に記載の撮像レンズ。
【請求項３】
無限遠物体に合焦した状態における前記前群の焦点距離をｆＦ、
無限遠物体に合焦した状態における前記後群の焦点距離をｆＲとした場合、
－２＜ｆＲ／ｆＦ＜４（５）
で表される条件式（５）を満足する請求項１に記載の撮像レンズ。
【請求項４】
無限遠物体に合焦した状態における前記前群の焦点距離をｆＦとした場合、
－１＜ｆ／ｆＦ＜２（６）
で表される条件式（６）を満足する請求項１に記載の撮像レンズ。
【請求項５】
６＜（ＴＬ×Ｆｎｏ）／（ｆ×ｔａｎωｍ）＜１１（７）
で表される条件式（７）を満足する請求項１に記載の撮像レンズ。
【請求項６】
前記前群は、合焦の際に光軸に沿って移動する合焦レンズ群を１つ含む請求項１に記載の撮像レンズ。
【請求項７】
前記後群は、合焦の際に相互間隔を変化させて移動する２つの前記合焦レンズ群を含む請求項１に記載の撮像レンズ。
【請求項８】
近軸領域で物体側に凸面を向け、かつ光軸上から周辺部に行くに従い凹凸形状が途中で変化する変曲点を物体側のレンズ面に有する少なくとも１枚のレンズが前記後群に配置されている請求項１に記載の撮像レンズ。
【請求項９】
近軸領域で物体側に凹面を向け、かつ光軸上から周辺部に行くに従い凹凸形状が途中で変化する変曲点を物体側のレンズ面に有する少なくとも１枚のレンズが前記後群に配置されている請求項１に記載の撮像レンズ。
【請求項１０】
近軸領域で像側に凸面を向け、かつ光軸上から周辺部に行くに従い凹凸形状が途中で変化する変曲点を像側のレンズ面に有する少なくとも１枚のレンズが前記後群に配置されている請求項１に記載の撮像レンズ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示の技術は、撮像レンズ、および撮像装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、デジタルカメラ等の撮像装置に使用可能な撮像レンズとして、下記特許文献１に記載の撮像光学系が知られている。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０１７／１６８６０３号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
Ｆナンバーが小さく、広角で、小型に構成され、良好な光学性能を保持する撮像レンズが要望されている。これらの要求レベルは、年々、高まっている。
【０００５】
本開示は、Ｆナンバーが小さく、広角で、小型に構成され、良好な光学性能を保持する撮像レンズ、およびこの撮像レンズを備えた撮像装置を提供する。
【課題を解決するための手段】
【０００６】
本開示の第１の態様は、撮像レンズであって、物体側から像側へ順に、前群と、開口絞りと、後群とからなり、後群は、合焦の際に光軸に沿って移動する合焦レンズ群を１つもしくは２つ含み、合焦の際、前群の最も物体側のレンズ面から像面までの光軸上の距離が不変であり、
２．３＜ＴＬ／（ｆ×ｔａｎωｍ）＜７（１）
１．１５＜Ｆｎｏ／ｔａｎωｍ＜３．５（２）
０．３＜Ｂｆ／（ｆ×ｔａｎωｍ）＜１．５（３）
で表される条件式（１）、（２）、および（３）を満足する。
ここでは、無限遠物体に合焦した状態における、前群の最も物体側のレンズ面から後群の最も像側のレンズ面までの光軸上の距離と、全系の空気換算距離でのバックフォーカスとの和をＴＬとしている。無限遠物体に合焦した状態における全系の焦点距離をｆとしている。無限遠物体に合焦した状態における最大半画角をωｍとしている。無限遠物体に合焦した状態における開放ＦナンバーをＦｎｏとしている。無限遠物体に合焦した状態における全系の空気換算距離でのバックフォーカスをＢｆとしている。
【０００７】
本開示の第２の態様は、第１の態様の撮像レンズにおいて、無限遠物体に合焦した状態における前群の最も物体側のレンズ面から開口絞りまでの光軸上の距離をｄＦＳｔとした場合、
０．４３＜ｄＦＳｔ／ＴＬ＜０．７５（４）
で表される条件式（４）を満足する。
【０００８】
本開示の第３の態様は、第１の態様の撮像レンズにおいて、無限遠物体に合焦した状態における前群の焦点距離をｆＦ、無限遠物体に合焦した状態における後群の焦点距離をｆＲとした場合、
－２＜ｆＲ／ｆＦ＜４（５）
で表される条件式（５）を満足する。
【０００９】
本開示の第４の態様は、第１の態様の撮像レンズにおいて、無限遠物体に合焦した状態における前群の焦点距離をｆＦとした場合、
－１＜ｆ／ｆＦ＜２（６）
で表される条件式（６）を満足する。
【００１０】
本開示の第５の態様は、第１の態様の撮像レンズにおいて、
６＜（ＴＬ×Ｆｎｏ）／（ｆ×ｔａｎωｍ）＜１１（７）
で表される条件式（７）を満足する。

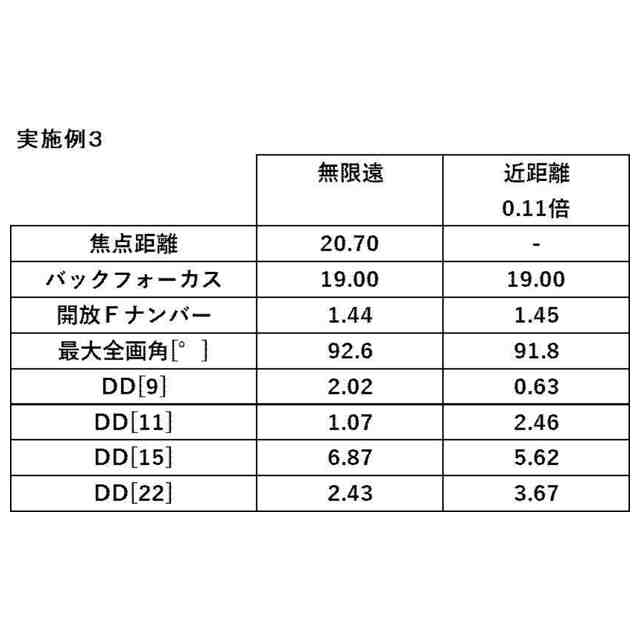

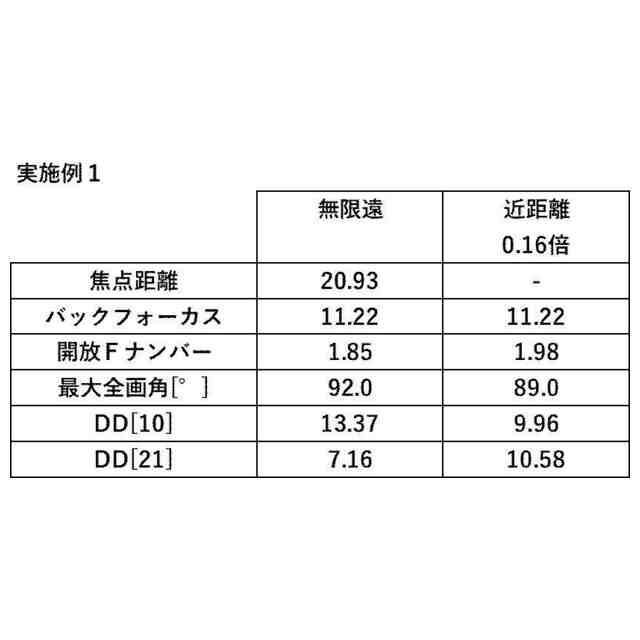

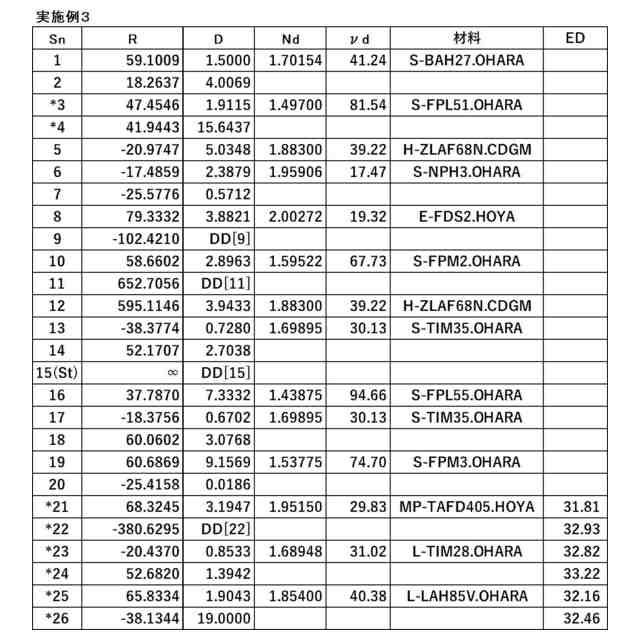

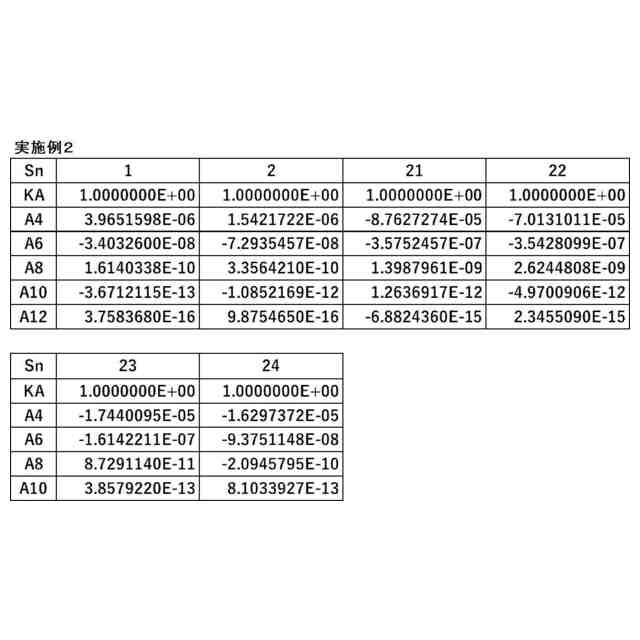

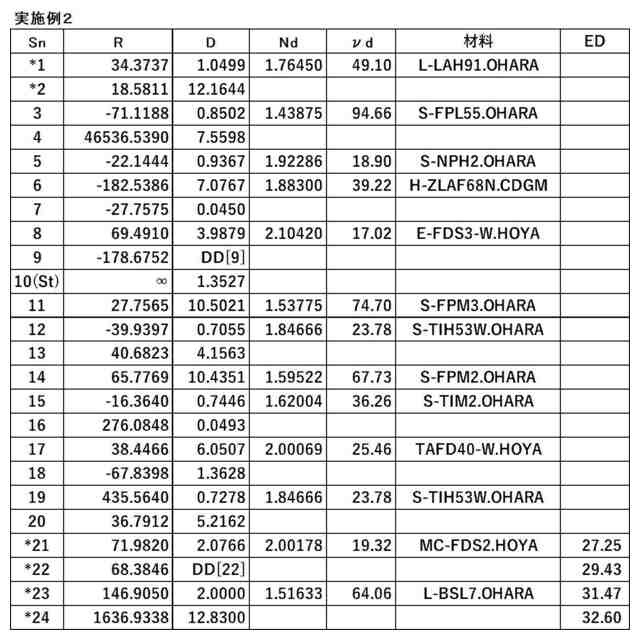

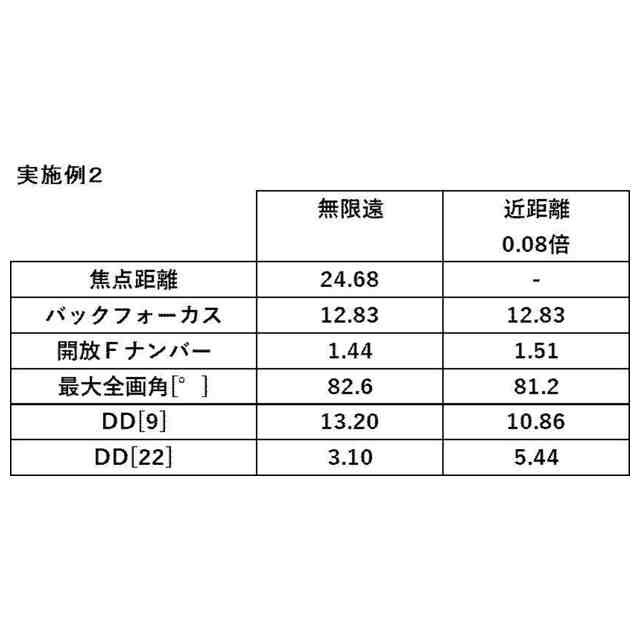

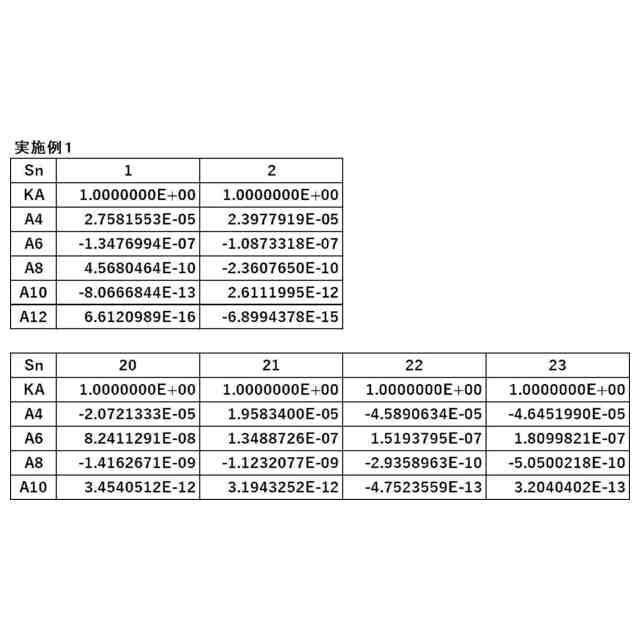

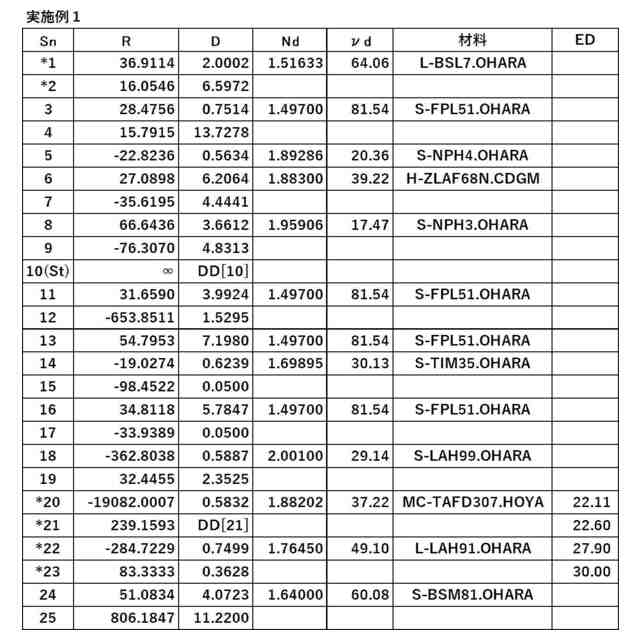

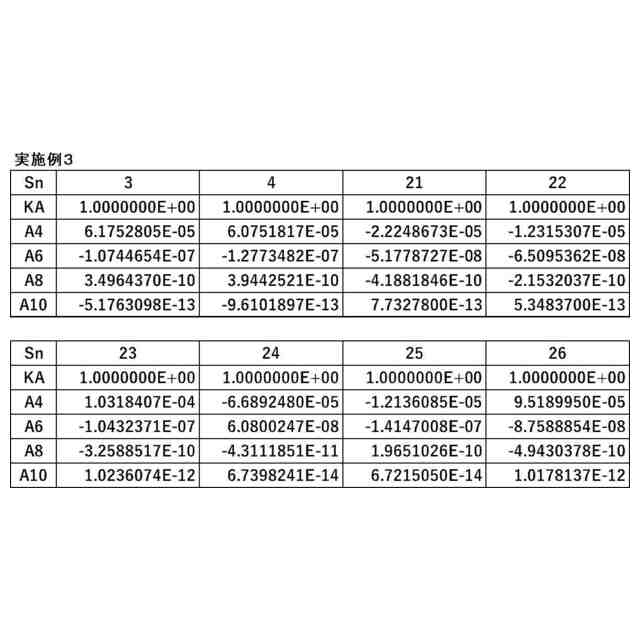

（【００１１】以降は省略されています）
