特許ウォッチ

公開番号2025094188
公報種別公開特許公報(A)
公開日2025-06-24
出願番号2025049077,2021098601
出願日2025-03-24,2021-06-14
発明の名称注入材注入機構
出願人株式会社竹中工務店
代理人弁理士法人太陽国際特許事務所
主分類E02D 3/12 20060101AFI20250617BHJP(水工;基礎;土砂の移送)
要約【課題】掘削深度や注入材の注入深度を機械的に把握できる注入材注入機構を提供する。

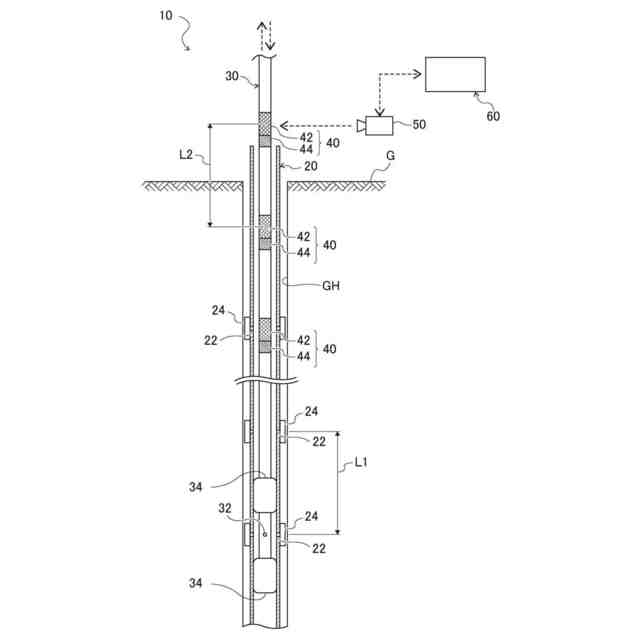

【解決手段】注入材注入機構10は、地盤Gへ挿入され、所定の注入深度で地盤Gへ注入材を注入する注入ホース30と、注入材の注入時間と、注入材の注入量及び注入圧力の少なくとも一方と、を記録する記録装置60と、注入ホース30の外周面に設けられた識別子40と、地上に設置され、識別子40を検知して注入深度を検出する検出装置50と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
地盤へ挿入され、所定の注入深度で前記地盤へ注入材を注入する注入ホースと、
前記注入材の注入時間と、前記注入材の注入量及び注入圧力の少なくとも一方と、を記録する記録装置と、
前記注入ホースの外周面に設けられた識別子と、
地上に設置され、前記識別子を検知して前記注入深度を検出する検出装置と、
を備えた注入材注入機構。
続きを表示（約 330 文字）【請求項２】

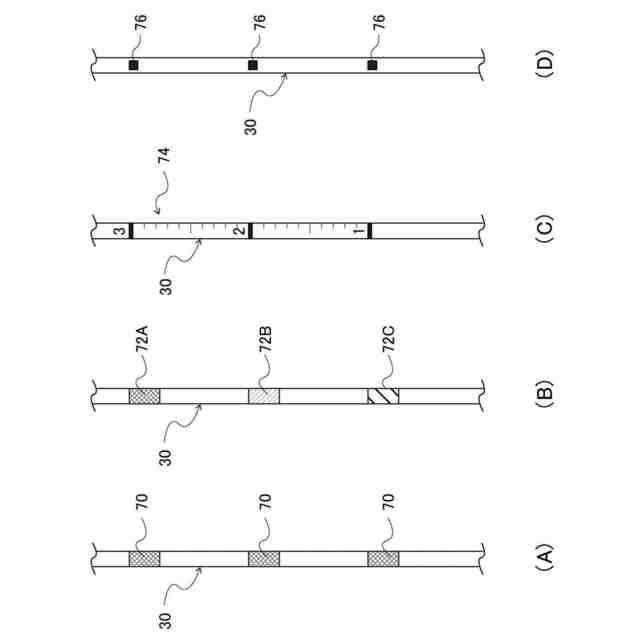

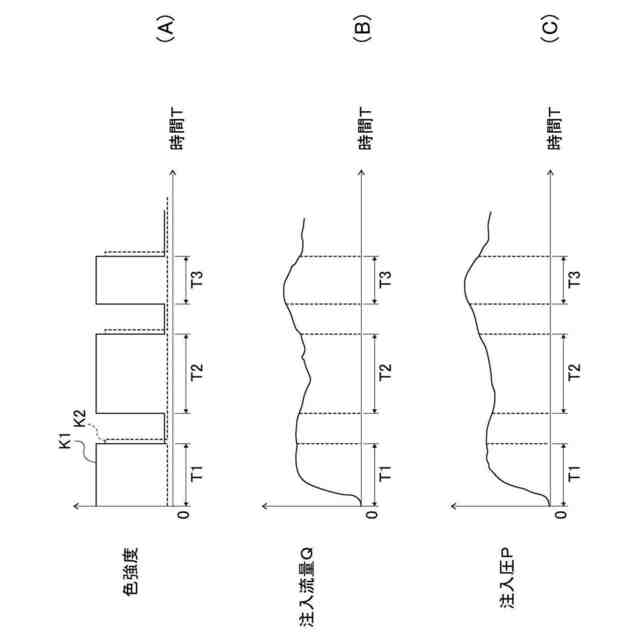

前記識別子は、前記注入ホースの外周面の全周に亘って面状に形成されたカラーマーカーであり、
前記検出装置は前記カラーマーカーの色を読み取り可能な装置である、
請求項１に記載の注入材注入機構。
【請求項３】

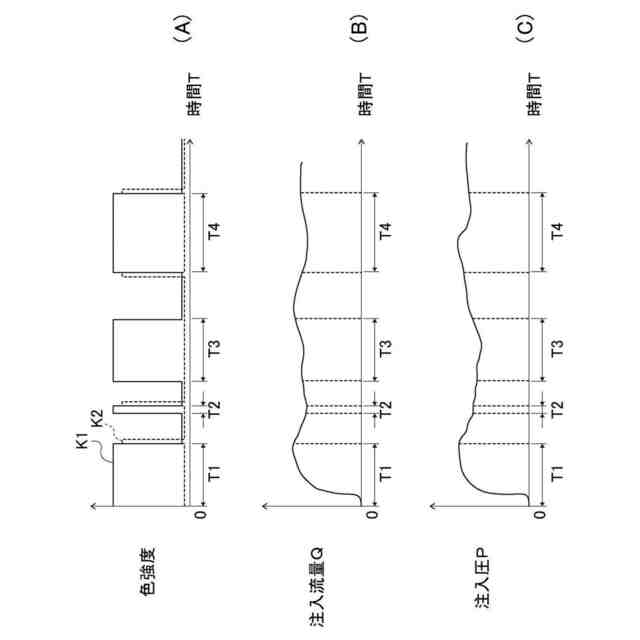

前記カラーマーカーは、
第一色で塗布された第一塗布部と、
前記第一塗布部と隣接する下方又は上方の何れか一方に設けられ第二色で塗布された第二塗布部と、
を備えている、
請求項２に記載の注入材注入機構。
【請求項４】
前記注入ホースには、前記識別子に付着した付着物を除去する除去機構が備えられている、請求項１～３の何れか１項に記載の注入材注入機構。

発明の詳細な説明【技術分野】
【０００１】
本発明は、注入材注入機構に関する。
続きを表示（約 990 文字）【背景技術】
【０００２】
下記特許文献１には、対象地盤中に注入する薬液の注入圧力又は注入速度を制御する薬液注入工法が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００５－３３０８０５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記特許文献１の薬液注入工法では、薬液の注入圧力を連続的に増減変化させる、鋸刃状に設定した範囲内で注入圧力の増減を繰り返す、又は、パルス状に漸増する、等の方法によって、薬液の注入圧力を動的に制御する。
【０００５】
この薬液注入工法は、止水工、地盤補強工、アンカー工等に適用できる工法とされている。このような工法においては、薬液注入範囲を上下方向に拡張するために、薬液等の注入材を注入するための注入ホースを上下方向へ動かして、異なる深度において注入材を注入する場合がある。
【０００６】
このように注入ホースを上下方向へ動かす場合は、深度毎に、注入材の注入圧力や注入量を把握することが求められている。しかしながら、注入材の注入圧力や注入量と深度とを紐づけて管理する機構は、従来提供されていない。
【０００７】
注入材の注入圧力や注入量と深度とを紐づけて管理するためには、注入材の注入深度を把握する必要がある。また、例えば地盤を掘削ロッドで掘削する際には、掘削深度を把握する必要がある。
【０００８】
従来の掘削方法では、作業員の目視等によって掘削深度を管理する場合が多い。しかし、一般的に、掘削ロッドや注入ホースの外周面は、軸方向に沿って一様に形成されているため、作業員の目視等によって掘削深度や注入深度を管理すると、誤差が生じやすい。
【０００９】
本発明は、上記事実を考慮して、掘削深度や注入材の注入深度を機械的に把握できる注入材注入機構を提供することを目的とする。
【課題を解決するための手段】
【００１０】

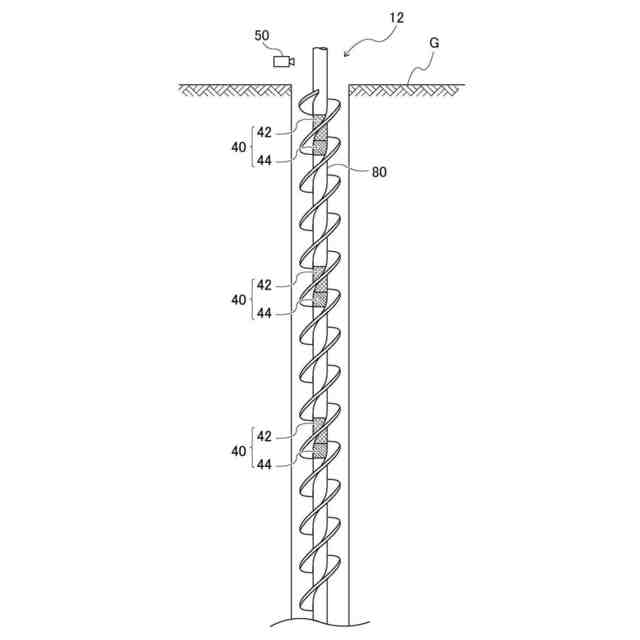

一態様の削孔機は、地盤へ挿入される削孔ロッドと、前記削孔ロッドの外周面に設けられた識別子と、地上に設置され、前記識別子を検知して掘削深度を検出する検出装置と、を備えている。
（【００１１】以降は省略されています）
