公開番号2025097751
公報種別公開特許公報(A)
公開日2025-07-01
出願番号2023214111
出願日2023-12-19
発明の名称積層鋼板の製造方法
出願人トヨタ自動車株式会社
代理人個人
主分類H02K 15/02 20250101AFI20250624BHJP(電力の発電,変換,配電)
要約【課題】モータのトルクを確保しつつ、ロータコアの積層鋼板の外周ブリッジを強化することが可能な積層鋼板の製造方法を提供する。
【解決手段】本開示に係る積層鋼板の製造方法は、電磁鋼板からロータコアの積層鋼板を形成する積層鋼板の製造方法であって、電磁鋼板のブリッジ部に対して、上下方向から押圧することによって、ブリッジ部の幅方向を増肉する増肉工程と、ブリッジ部の一方の面を押圧して、電磁鋼板からブリッジ部を突起させる曲げ工程と、ブリッジ部の両面を拘束して、ブリッジ部を元の厚さに潰す工程と、を備える。増肉工程において、ブリッジ部の幅方向の一方の端部であってロータコア外周側の端部を、両面から把持しながら、ブリッジ部の幅方向の他方の端部であってロータコアの内周側の端部を上下方向から押圧する。
【選択図】図1
特許請求の範囲【請求項１】
電磁鋼板からロータコアの積層鋼板を形成する積層鋼板の製造方法であって、
電磁鋼板のブリッジ部に対して、上下方向から押圧することによって、前記ブリッジ部の幅方向を増肉する増肉工程と、
前記ブリッジ部の一方の面を押圧して、前記電磁鋼板から前記ブリッジ部を突起させる曲げ工程と、
前記ブリッジ部の両面を拘束して、前記ブリッジ部を元の厚さに潰す工程と、
を備え、
前記増肉工程において、
前記ブリッジ部の幅方向の一方の端部であって前記ロータコア外周側の端部を、両面から把持しながら、前記ブリッジ部の幅方向の他方の端部であって前記ロータコアの内周側の端部を上下方向から押圧する、
積層鋼板の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、積層鋼板の製造方法に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
特許文献１には、ロータコアの積層鋼板のブリッジの強度を向上させたロータコア構造が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－０８５７７６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】

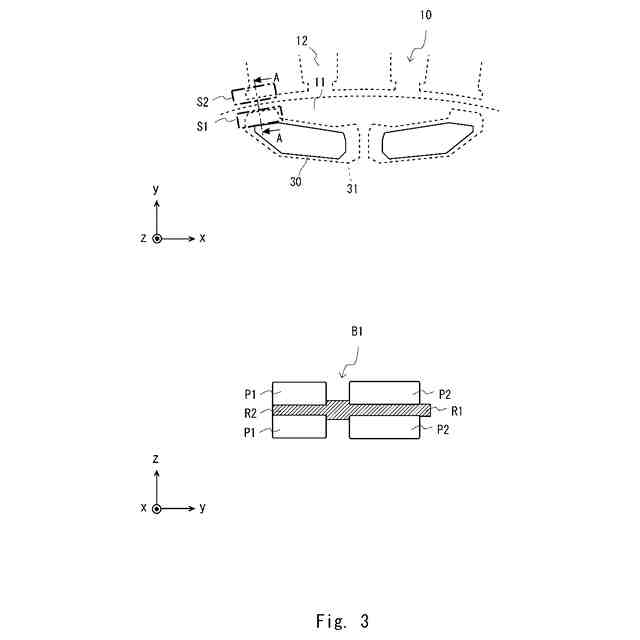

図３の上段には、電磁鋼板のブリッジ部を増肉する状態を示した概念図を例示している。電磁鋼板１０のブリッジ部に対して、押圧部Ｓ１、及び押圧部Ｓ２を上下方向から押圧することによって、ブリッジ部の幅方向を増肉する。押圧部Ｓ２は、後にステータコアの積層鋼板に該当する部分を含む。押圧部Ｓ２が押圧されると、ステータの板厚が減少する上、透磁率も下がるため、磁束が減少し、モータのトルクが低下する。
【０００５】
本開示は、このような事情に鑑みなされたものであって、モータのトルクを確保しつつ、ロータコアの積層鋼板の外周ブリッジを強化することが可能な積層鋼板の製造方法を提供する。
【課題を解決するための手段】
【０００６】
本開示に係る積層鋼板の製造方法は、
電磁鋼板からロータコアの積層鋼板を形成する積層鋼板の製造方法であって、
電磁鋼板のブリッジ部に対して、上下方向から押圧することによって、前記ブリッジ部の幅方向を増肉する増肉工程と、
前記ブリッジ部の一方の面を押圧して、前記電磁鋼板から前記ブリッジ部を突起させる曲げ工程と、
前記ブリッジ部の両面を拘束して、前記ブリッジ部を元の厚さに潰す工程と、
を備え、
前記増肉工程において、
前記ブリッジ部の幅方向の一方の端部であって前記ロータコア外周側の端部を、両面から把持しながら、前記ブリッジ部の幅方向の他方の端部であって前記ロータコアの内周側の端部を上下方向から押圧する。
【０００７】
本開示に係る積層鋼板の製造方法では、ブリッジ部の幅方向の一方の端部であってロータコア外周側の端部を、両面から把持しながら、ブリッジ部の幅方向の他方の端部であってロータコアの内周側の端部を上下方向から押圧する。このような構成により、モータのトルクを確保しつつ、ロータコアの外周ブリッジを強化した積層鋼板を製造できる。
【発明の効果】
【０００８】
本開示により、モータのトルクを確保しつつ、ロータコアの積層鋼板の外周ブリッジを強化することが可能な積層鋼板の製造方法を提供できる。
【図面の簡単な説明】
【０００９】

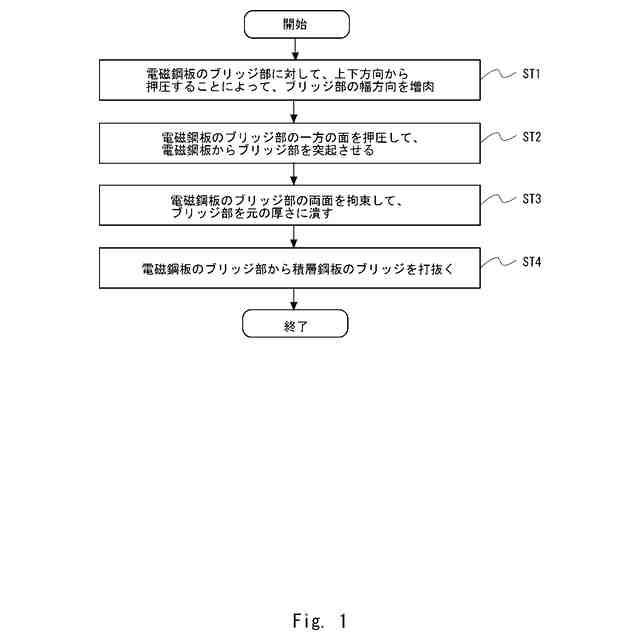

実施形態１に係る積層鋼板の製造方法を例示したフローチャートである。

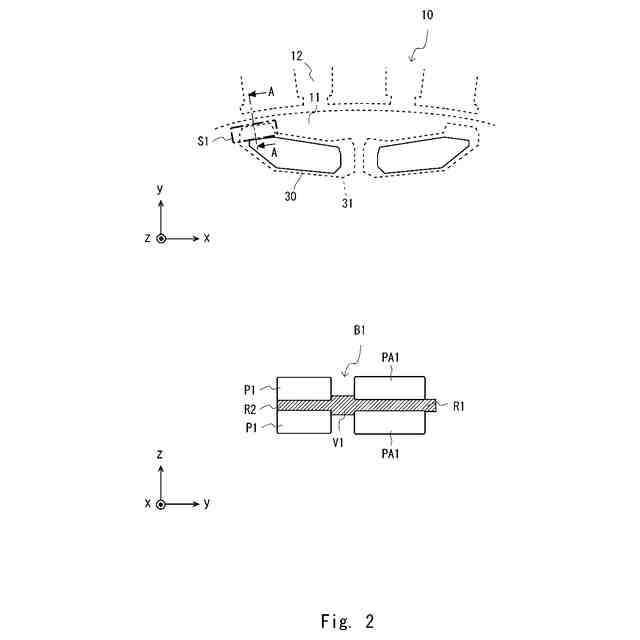

実施形態１に係る積層鋼板の製造方法を示した模式図である。
比較例に係る積層鋼板の製造方法を示した模式図である。
【発明を実施するための形態】
【００１０】
以下、図面を参照して本開示の実施の形態について説明する。各図面において、同一又は対応する要素には同一の符号が付されており、説明の明確化のため、必要に応じて重複説明は省略される。また、図面が煩雑にならないように、いくつかの符号は省略されている。
なお、当然のことながら、図面に示した右手系ｘｙｚ直交座標は、構成要素の位置関係を説明するための便宜的なものである。通常、ｚ軸正向きが鉛直上向き、ｘｙ平面が水平面である。
（【００１１】以降は省略されています）
