公開番号2025097971
公報種別公開特許公報(A)
公開日2025-07-01
出願番号2024224056,2023213683
出願日2024-12-19,2023-12-19
発明の名称電力需給管理システム、及び電力需給管理方法
出願人三菱電機株式会社
代理人個人,個人,個人,個人
主分類H02J 3/46 20060101AFI20250624BHJP(電力の発電,変換,配電)
要約【課題】分散型電源を用いて、効率よく電力需給を管理する。
【解決手段】電力需給管理システムは、複数の分散型電源及び発電機によるバランスグループの電力需給を管理する電力需給管理システムであって、前記バランスグループの全体の電力需給を管理する第1管理装置と、前記バランスグループの下位の階層であり、複数の分散型電源を仮想的な発電所として運用する仮想発電所における電力需給を管理する第2管理装置とを備え、前記第1管理装置は、前記第2管理装置と連携して、前記第2管理装置から取得した需給実績値に基づく需要予測値及び供給可能予測値と、前記仮想発電所における発電機としての特性を示す発電機模擬データとに応じて、予め定められた単位期間で、前記バランスグループにおける電力の需要と供給とを一致させるように、前記第2管理装置に制御指令を送信する。
【選択図】図1
特許請求の範囲【請求項１】
複数の分散型電源及び発電機によるバランスグループの電力需給を管理する電力需給管理システムであって、
前記バランスグループの全体の電力需給を管理する第１管理装置と、
前記バランスグループの下位の階層であり、複数の分散型電源を仮想的な発電所として運用する仮想発電所における電力需給を管理する第２管理装置と
を備え、
前記第１管理装置は、
前記第２管理装置と連携して、前記第２管理装置から取得した需給実績値に基づく需要予測値及び供給可能予測値と、前記仮想発電所における発電機としての特性を示す発電機模擬データとに応じて、予め定められた単位期間で、前記バランスグループにおける電力の需要と供給とを一致させるように、前記第２管理装置に制御指令を送信する
電力需給管理システム。
続きを表示（約 360 文字）【請求項２】
複数の分散型電源及び発電機によるバランスグループの全体の電力需給を管理する第１管理装置と、前記バランスグループの下位の階層であり、複数の分散型電源を仮想的な発電所として運用する仮想発電所における電力需給を管理する第２管理装置とを備える電力需給管理システムの前記バランスグループの電力需給を管理する電力需給管理方法であって、
前記第１管理装置が、前記第２管理装置と連携して、前記第２管理装置から取得した需給実績値に基づく需要予測値及び供給可能予測値と、前記仮想発電所における発電機としての特性を示す発電機模擬データとに応じて、予め定められた単位期間で、前記バランスグループにおける電力の需要と供給とを一致させるように、前記第２管理装置に制御指令を送信する
電力需給管理方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、電力需給管理システム、及び電力需給管理方法に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
小売電気事業者では、自身の管理対象である需要家の需要と、発電機の発電量あるいは調達してきた電力量とを３０分ごとに一致させる必要があり、この管理を容易にするためのＢＧ（Balancing Group）という概念が存在する。また、昨今、需要家側に導入される小型の電源が増加しており、これら個々の電源を、アグリゲータと呼ばれる事業者がまとめて電力の監視や制御を行い、まるで１つの発電所のように扱うＶＰＰ（Virtual Power Plant）が知られている（例えば、特許文献１を参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－８９６５９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、従来技術では、小売電気事業者が、多種多様な分散型電源を扱うことが困難であり、ＢＧから個々の分散型電源までを一括で監視制御する仕組みが求められている。
【０００５】
本開示は、上記問題を解決すべくなされたもので、その目的は、分散型電源を用いて、効率よく電力需給を管理することができる電力需給管理システム、及び電力需給管理方法を提供することにある。
【課題を解決するための手段】
【０００６】
上記問題を解決するために、本開示は、複数の分散型電源及び発電機によるバランスグループの電力需給を管理する電力需給管理システムであって、前記バランスグループの全体の電力需給を管理する第１管理装置と、前記バランスグループの下位の階層であり、複数の分散型電源を仮想的な発電所として運用する仮想発電所における電力需給を管理する第２管理装置とを備え、前記第１管理装置は、前記第２管理装置と連携して、前記第２管理装置から取得した需給実績値に基づく需要予測値及び供給可能予測値と、前記仮想発電所における発電機としての特性を示す発電機模擬データとに応じて、予め定められた単位期間で、前記バランスグループにおける電力の需要と供給とを一致させるように、前記第２管理装置に制御指令を送信する電力需給管理システムである。
【０００７】
また、本開示は、複数の分散型電源及び発電機によるバランスグループの全体の電力需給を管理する第１管理装置と、前記バランスグループの下位の階層であり、複数の分散型電源を仮想的な発電所として運用する仮想発電所における電力需給を管理する第２管理装置とを備える電力需給管理システムの前記バランスグループの電力需給を管理する電力需給管理方法であって、前記第１管理装置が、前記第２管理装置と連携して、前記第２管理装置から取得した需給実績値に基づく需要予測値及び供給可能予測値と、前記仮想発電所における発電機としての特性を示す発電機模擬データとに応じて、予め定められた単位期間で、前記バランスグループにおける電力の需要と供給とを一致させるように、前記第２管理装置に制御指令を送信する電力需給管理方法である。
【発明の効果】
【０００８】
本開示によれば、分散型電源を用いて、効率よく電力需給を管理することができる。
【図面の簡単な説明】
【０００９】

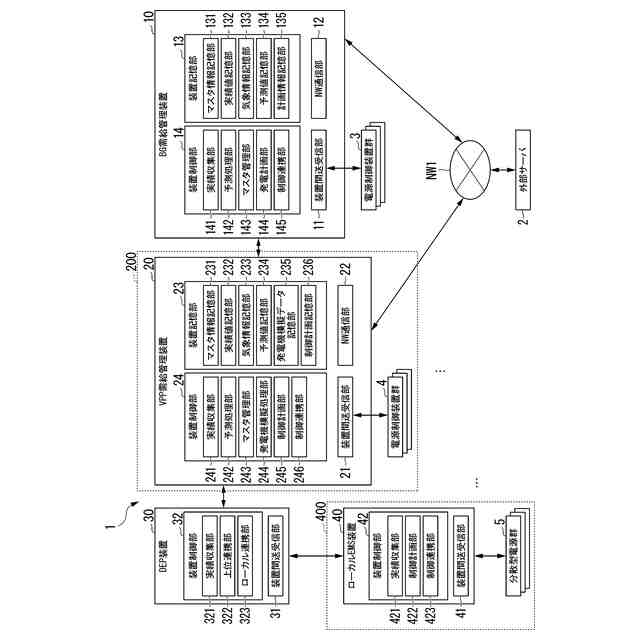

本実施形態による電力需給管理システムの一例を示す機能ブロック図である。

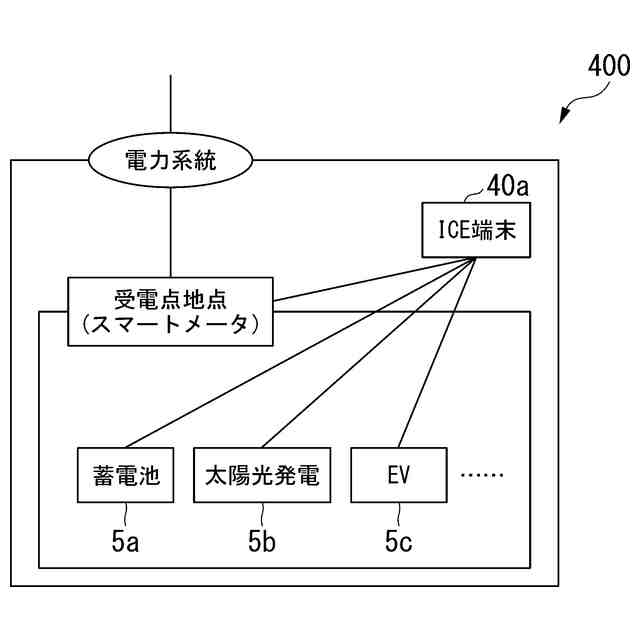

本実施形態におけるローカルＥＭＳの一例を示すブロック図である。

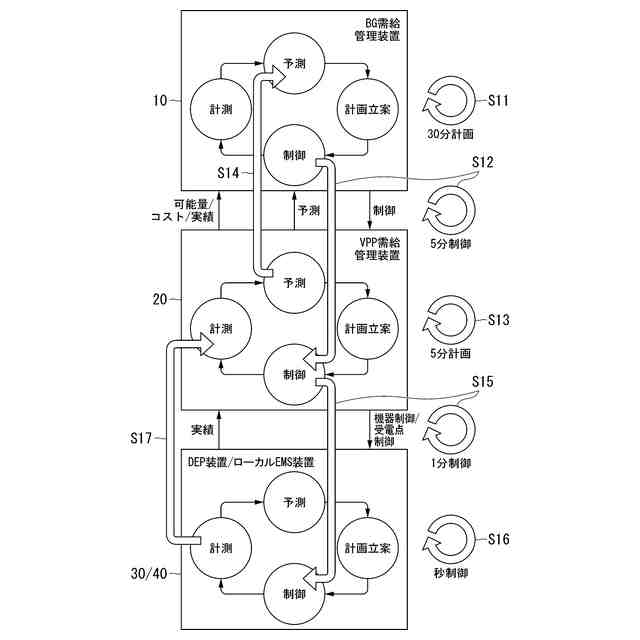

本実施形態による電力需給管理システムの動作の概要を示す図である。

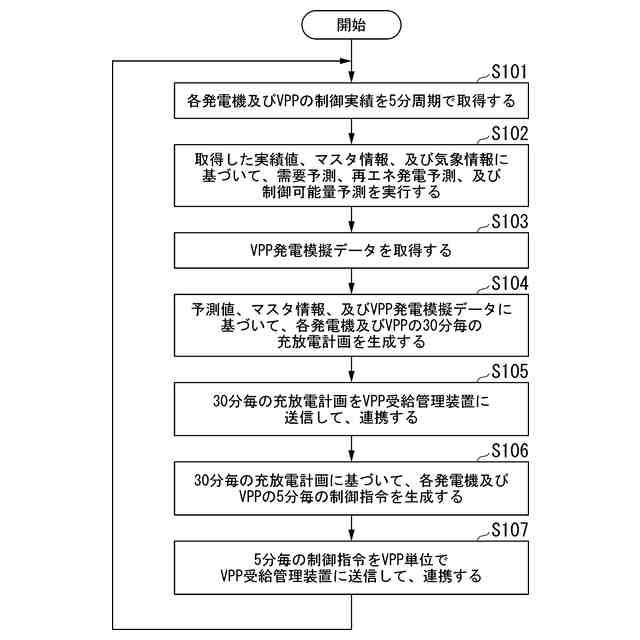

本実施形態におけるＢＧ需給管理装置の動作の一例を示すフローチャートである。

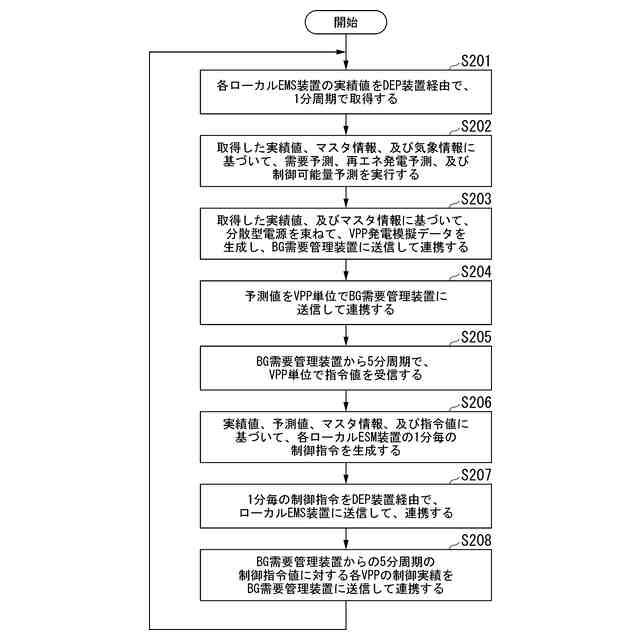

本実施形態におけるＶＰＰ需給管理装置の動作の一例を示すフローチャートである。

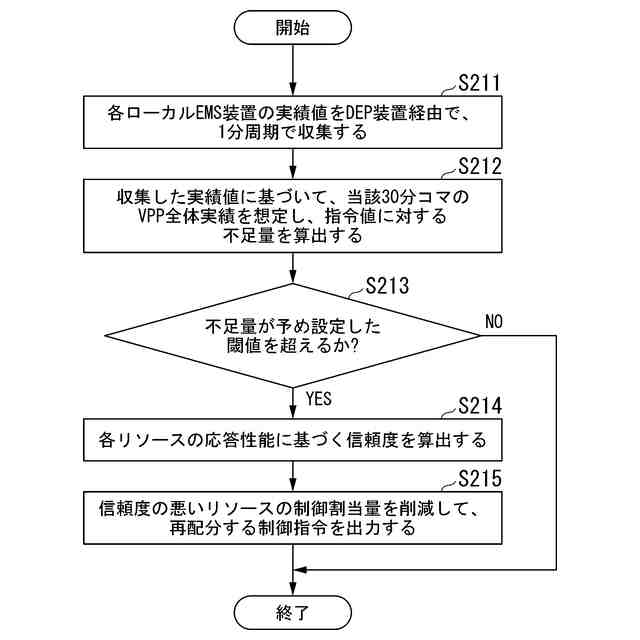

本実施形態におけるＶＰＰ需給管理装置の再配分処理の一例を示すフローチャートである。

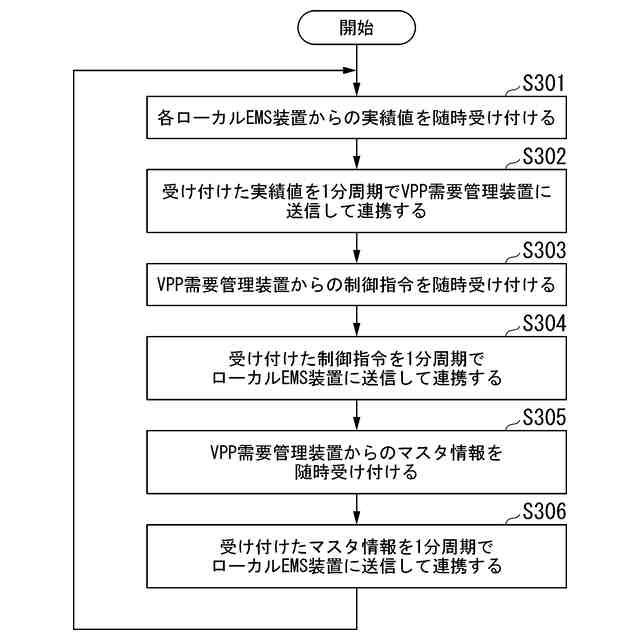

本実施形態におけるＤＥＰ装置の動作の一例を示すフローチャートである。

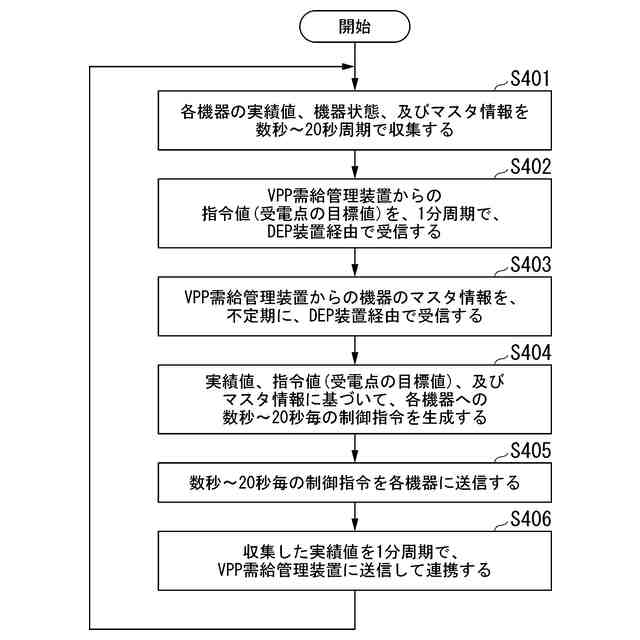

本実施形態におけるローカルＥＭＳ装置の動作の一例を示すフローチャートである。

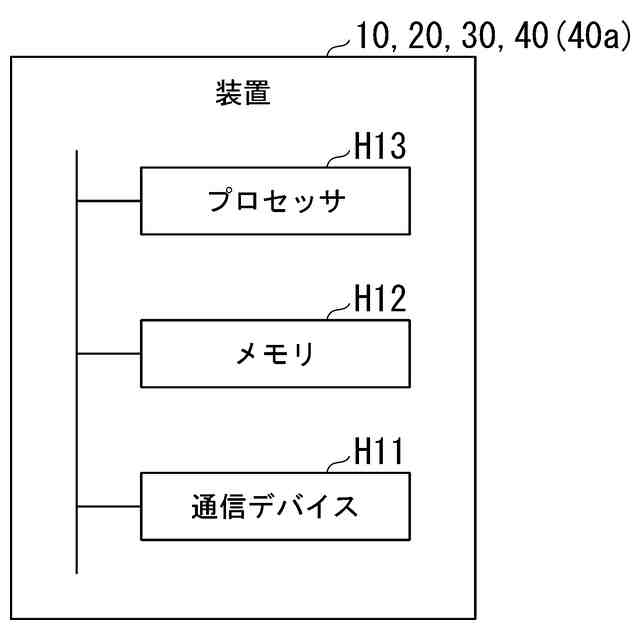

本実施形態による電力需給管理システムの各装置のハードウェア構成例を説明する図である。
【発明を実施するための形態】
【００１０】
以下、本開示の一実施形態による電力需給管理システム、及び電力需給管理方法について、図面を参照して説明する。
（【００１１】以降は省略されています）
