公開番号2025099720
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2023216606
出願日2023-12-22
発明の名称通信装置、制御方法、プログラム
出願人キヤノン株式会社
代理人個人,個人,個人
主分類H04W 16/26 20090101AFI20250626BHJP(電気通信技術)
要約【課題】電波が届きにくいエリアに存在するMBSRに対して、安定した通信サービスを提供できる仕組みを提供する。
【解決手段】MBSR(Mobile BaseStation Relay)の動作機能を有する通信装置であって、MBSRの動作機能を有する他の通信装置のみを、自局の一のDU(Distribution Unit)に接続する第1モードであって、他の通信装置とIAB(Integrated Access and Backhaul)ドナーとの間の通信を中継する第1モードで動作可能であることを特徴とする、通信装置が開示される。

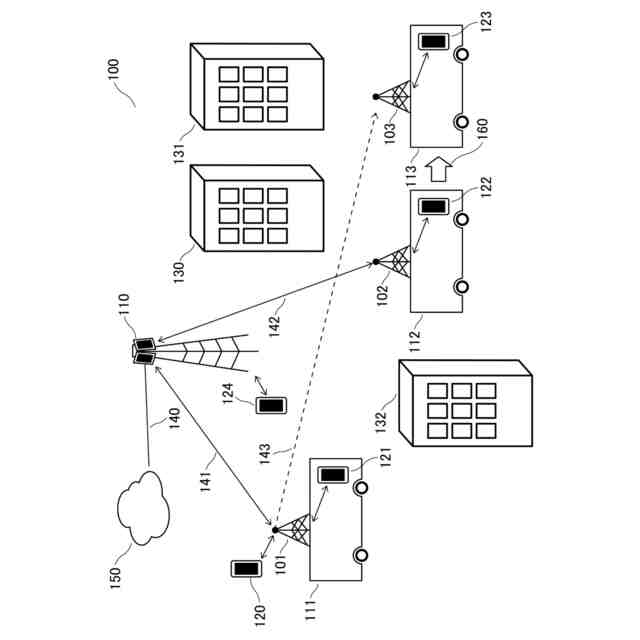

【選択図】図1
特許請求の範囲【請求項１】
ＭＢＳＲ（ＭｏｂｉｌｅＢａｓｅＳｔａｔｉｏｎＲｅｌａｙ）の動作機能を有する通信装置であって、
ＭＢＳＲの動作機能を有する他の通信装置のみを、自局の一のＤＵ（ＤｉｓｔｒｉｂｕｔｉｏｎＵｎｉｔ）に接続する第１モードであって、前記他の通信装置とＩＡＢ（ＩｎｔｅｇｒａｔｅｄＡｃｃｅｓｓａｎｄＢａｃｋｈａｕｌ）ドナーとの間の通信を中継する第１モードで動作可能であることを特徴とする、通信装置。
続きを表示（約 1,000 文字）【請求項２】
ＵＥ（ＵｓｅｒＥｑｕｉｐｍｅｎｔ）のみを自局の一のＤＵに接続する第２モードと、前記第１モードとの間で、動作モードの切替を行うモード切替手段を備えることを特徴とする、請求項１に記載の通信装置。
【請求項３】
前記第１モードで動作する場合、ＵＥと他のＭＢＳＲのうちの、他のＭＢＳＲからの接続のみ許可することを特徴とする、請求項１に記載の通信装置。
【請求項４】
ＵＥと接続中に前記第２モードから前記第１モードに切り替わる場合、新たなＤＵを起動することを特徴とする、請求項２に記載の通信装置。
【請求項５】
前記モード切替手段は、ＩＡＢドナーからの中継要求、又は、前記他の通信装置からの中継要求に応答して、前記第２モードから前記第１モードに切り替わることを特徴とする、請求項２に記載の通信装置。
【請求項６】
前記第１モードで動作可能であること、又は、前記第１モードで動作していることを、ＩＡＢドナー、又は、前記他の通信装置に送信する送信手段を備えることを特徴とする、請求項１から５のうちのいずれか１項に記載の通信装置。
【請求項７】

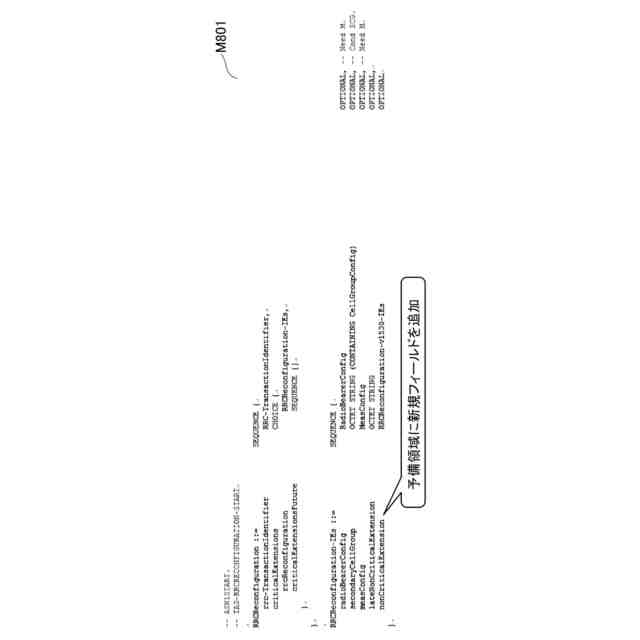

前記送信手段は、ＳＳＢ（ＳｙｎｃｈｒｏｎｉｚａｔｉｏｎＳｉｇｎａｌｂｌｏｃｋ）メッセージ又はＲＲＣメッセージを用いることを特徴とする、請求項６に記載の通信装置。
【請求項８】
ＭＢＳＲ（ＭｏｂｉｌｅＢａｓｅＳｔａｔｉｏｎＲｅｌａｙ）の動作機能を有する通信装置であって、
ＩＡＢ（ＩｎｔｅｇｒａｔｅｄＡｃｃｅｓｓａｎｄＢａｃｋｈａｕｌ）ドナーからの中継要求、又は、ＭＢＳＲの動作機能を有する他の通信装置からの中継要求に応答して、前記他の通信装置が前記ＩＡＢドナーと自ノードを介して通信できるように、前記他の通信装置の中継を行う、通信装置。
【請求項９】
前記中継要求を受信した際にＵＥ（ＵｓｅｒＥｑｕｉｐｍｅｎｔ）と接続中であるか否かに応じて、前記他の通信装置の中継方法を変化させる、請求項８に記載の通信装置。
【請求項１０】
前記中継要求を受信した際にＵＥと接続中である場合、前記中継要求に応答して、新たなＤＵ（ＤｉｓｔｒｉｂｕｔｅｄＵｎｉｔ）を起動し、起動した前記新たなＤＵにより前記他の通信装置を中継する、請求項９に記載の通信装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、通信装置、制御方法、プログラムに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
第３世代パートナーシッププロジェクト（３ＧＰＰ（登録商標））においてセルラ通信規格が策定されている。３ＧＰＰにおけるセルラ通信規格（以下では「３ＧＰＰ規格」と呼ぶ。）においてアクセス回線とバックホール回線とを統合したＩｎｔｅｇｒａｔｅｄＡｃｃｅｓｓａｎｄＢａｃｋｈａｕｌ（ＩＡＢ）の規格化が進行している（特許文献１参照）。
【０００３】
ＩＡＢでは、基地局（ｇＮＢ）とユーザ端末（ＵＥ、ＵｓｅｒＥｑｕｉｐｍｅｎｔ）との間のアクセス回線に用いられる無線リソースが、バックホール回線においても使用される。例えば、ＩＡＢにおいて、２８ＧＨｚ帯等のミリ波帯の無線リソースが使用されうる。ＩＡＢを用いることにより、中継装置（ＩＡＢノード）が基地局装置（ＩＡＢドナー）と端末装置との間の通信を無線回線によって中継することができ、光ファイバ等の有線回線を用いる場合と比較して、安価にエリアカバレッジを拡大することができる。
【０００４】
これまで３ＧＰＰの標準化フェーズとなるＲｅｌｅａｓｅ１７までに固定基地局（移動を伴わないＩＡＢノード）について仕様策定を実施してきた。
【０００５】
現在の３ＧＰＰではＲｅｌｅａｓｅ１８のフェーズに進んでいる。そこでは、ユースケースとなる車載リレー（ＶｅｈｉｃｌｅＭｏｕｎｔｅｄＲｅｌａｙ）の議論が積極的に行われている。また、そのユースケースを実現するためのアーキテクチャやプロトコルの仕様策定としてモバイルＩＡＢまたはＭｏｂｉｌｅＢａｓｅＳｔａｔｉｏｎＲｅｌａｙ（ＭＢＳＲ）の議論が積極的に行われている。ミリ波を用いるＩＡＢにおいて遮蔽物等の影響によりＩＡＢノードからの電波が届きにくい場所（ビル街等）では、ＭＢＳＲはＩＡＢドナー及びＩＡＢノードへの接続（通信サービスのカバレッジ）を継続することが困難であった。
【先行技術文献】
【特許文献】
【０００６】
特表２０１９－５３４６２５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
３ＧＰＰのＲｅｌｅａｓｅ１８では、ＩＡＢトポロジにシンプルにＭＢＳＲを参加させるべく、ＭＢＳＲの配下に更にＩＡＢノードが接続されないよう制限する方向で規格策定が進んでいる。つまり、ＭＢＳＲはシングルホップのみに対応している。一方、ＭＢＳＲの配下に更に他のＭＢＳＲを接続するマルチホップ構成を構築できるようにすると、パスの柔軟性を高めることができる。この場合、セルカバレッジエリアを柔軟に拡大にすることが可能となると想定される。
【０００８】
本発明は、上述を鑑みなされたものである。本発明の１つの側面としては、電波が届きにくいエリアに存在するＭＢＳＲに対して、安定した通信サービスを提供できる仕組みを提供することを目的とする。
【課題を解決するための手段】
【０００９】
本発明の１つの側面としての通信装置は、ＭＢＳＲ（ＭｏｂｉｌｅＢａｓｅＳｔａｔｉｏｎＲｅｌａｙ）の動作機能を有する通信装置であって、
ＭＢＳＲの動作機能を有する他の通信装置のみを、自局の一のＤＵ（ＤｉｓｔｒｉｂｕｔｉｏｎＵｎｉｔ）に接続する第１モードであって、前記他の通信装置とＩＡＢ（ＩｎｔｅｇｒａｔｅｄＡｃｃｅｓｓａｎｄＢａｃｋｈａｕｌ）ドナーとの間の通信を中継する第１モードで動作可能であることを特徴とする。
【発明の効果】
【００１０】
本発明の１つの側面によれば、電波が届きにくいエリアに存在するＭＢＳＲに対して、安定した通信サービスを提供できる仕組みを提供することが可能となる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
