公開番号2025100081
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2023217181
出願日2023-12-22
発明の名称情報処理方法、情報処理装置及びプログラム
出願人株式会社Rist
代理人個人,個人,個人
主分類G06M 3/06 20060101AFI20250626BHJP(計算;計数)
要約【課題】計数結果の視認性を向上する。
【解決手段】制御部11と表示部14とを含む情報処理装置1による情報処理方法であって、複数の計数対象物が含まれる元画像を取得することと、複数の計数対象物それぞれの外周の座標に基づいて、それぞれの外周の内側に重畳される重畳画像の座標を特定することと、重畳画像を元画像に重畳することによって作成された計数結果画像を表示部14に出力することと、を含む情報処理方法が開示される。
【選択図】図1
特許請求の範囲【請求項１】
制御部と表示部とを含む情報処理装置による情報処理方法であって、
複数の計数対象物が含まれる元画像を取得することと、
前記複数の計数対象物それぞれの外周の座標に基づいて、前記それぞれの外周の内側に重畳される重畳画像の座標を特定することと、
前記重畳画像を前記元画像に重畳することによって作成された計数結果画像を前記表示部に出力することと、
を含む情報処理方法。
続きを表示（約 1,100 文字）【請求項２】
請求項１に記載の情報処理方法において、
前記計数対象物の計数を実行することと、
前記計数の結果に対する修正をユーザから受け付けることと、
前記修正の結果に基づいて、新たな計数結果画像を作成することと、
を含む情報処理方法。
【請求項３】
請求項２に記載の情報処理方法において、
前記重畳画像は前記計数が行われた順番を示すカウント数を含み、前記新たな計数結果画像において前記カウント数は所定のルールに従って振り直される、情報処理方法。
【請求項４】
請求項１に記載の情報処理方法において、
前記元画像と前記計数結果画像とを切り替え可能に出力することを含む、情報処理方法。
【請求項５】
請求項４に記載の情報処理方法において、
前記計数対象物を収容する容器を揺らす前の第１元画像と前記容器を揺らした後の第２元画像とを、それぞれ、重畳画像を前記第１元画像に重畳することによって作成された第１計数結果画像及び重畳画像を前記第２元画像に重畳することによって作成された第２計数結果画像と切り替え可能に出力することを含む、情報処理方法。
【請求項６】
請求項５に記載の情報処理方法において、
ユーザによる切り替え制御を受け付けると、
前記第１元画像及び前記第２元画像の両方を、前記第１計数結果画像及び前記第２計数結果画像と切り替えることを含む、情報処理方法。
【請求項７】
請求項４に記載の情報処理方法において、
前記計数の結果の目標値を取得することと、
前記計数の結果と前記目標値とが異なると判定すると、計数エラーが発生したと判定し、前記計数対象物を収容する容器を揺らして前記計数対象物を均すように促すエラー通知を前記表示部に出力することを含む、情報処理方法。
【請求項８】
請求項７に記載の情報処理方法において、
前記エラー通知を出力した後、再度の計数を実行することと、
前記再度の計数の結果と前記目標値とが一致すると判定すると、前記計数エラーを取り消すことを含む、情報処理方法。
【請求項９】
請求項８に記載の情報処理方法において、
再度の計数の結果と前記目標値とが一致しないと判定すると、異常が生じたと判定することを含む情報処理方法。
【請求項１０】
請求項１に記載の情報処理方法において、
前記重畳画像は透明なマスク画像を含む、情報処理方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、情報処理方法、情報処理装置及びプログラムに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、計数対象物を撮影した撮影画像に対し形状モデルマッチングによる画像解析を実行して、計数対象物の本数を計数し、計数結果をマッチング結果画像としてユーザ端末に送信する計数装置が知られている（例えば特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特許第6127188号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記の先行技術文献では、計数結果をどのように表示するかにつき考慮されておらず、視認性の観点において改善の余地がある。
【０００５】
かかる事情に鑑みてなされた本開示の目的は、計数結果の視認性を向上することにある。
【課題を解決するための手段】
【０００６】
本開示の一実施形態に係る情報処理方法は、
制御部と表示部とを含む情報処理装置による情報処理方法であって、
複数の計数対象物が含まれる元画像を取得することと、
前記複数の計数対象物それぞれの外周の座標に基づいて、前記それぞれの外周の内側に重畳される重畳画像の座標を特定することと、
前記重畳画像を前記元画像に重畳することによって作成された計数結果画像を前記表示部に出力することと、
を含む。
【０００７】
本開示の一実施形態に係る情報処理装置は、
制御部と表示部とを含む情報処理装置であって、前記制御部は、
複数の計数対象物が含まれる元画像を取得することと、
前記複数の計数対象物それぞれの外周の座標に基づいて、前記それぞれの外周の内側に重畳される重畳画像の座標を特定することと、
前記重畳画像を前記元画像に重畳することによって作成された計数結果画像を前記表示部に出力することと、
を含む動作を実行する。
【０００８】
本開示の一実施形態に係るプログラムは、
制御部と表示部とを含む情報処理装置に、
複数の計数対象物が含まれる元画像を取得することと、
前記複数の計数対象物それぞれの外周の座標に基づいて、前記それぞれの外周の内側に重畳される重畳画像の座標を特定することと、
前記重畳画像を前記元画像に重畳することによって作成された計数結果画像を前記表示部に出力することと、
を含む動作を実行させる。
【発明の効果】
【０００９】
本開示の一実施形態によれば、計数結果の視認性を向上することができる。
【図面の簡単な説明】
【００１０】

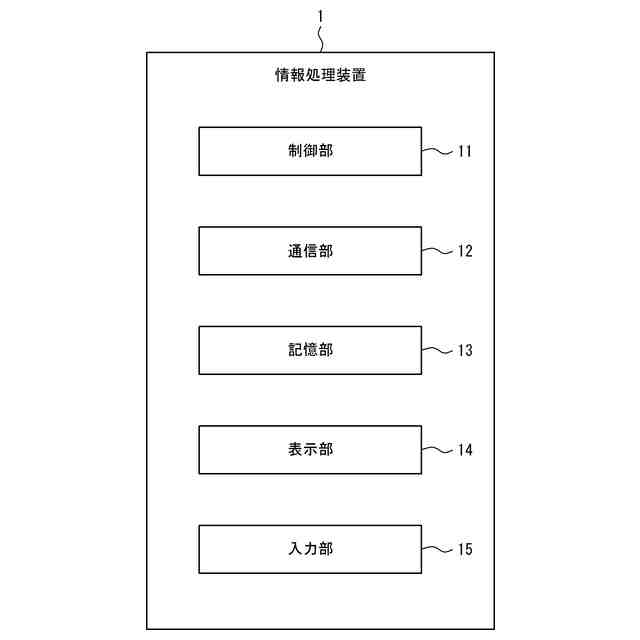

情報処理装置の構成を示すブロック図である。

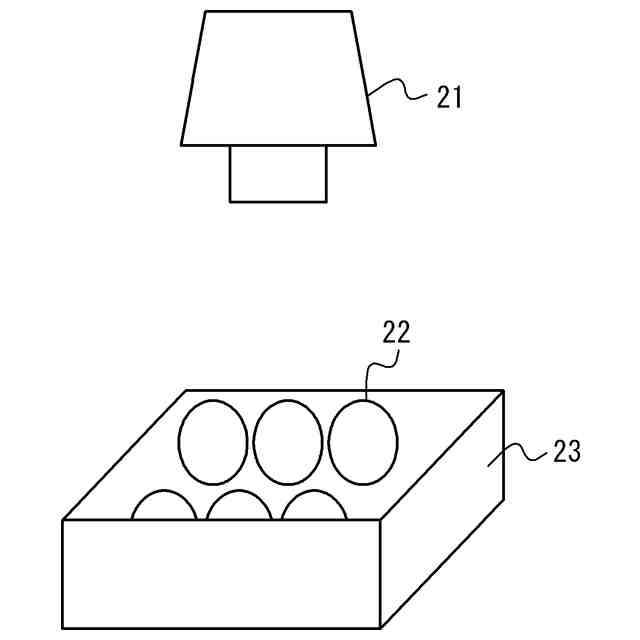

計数対象物の撮像を示す図である。

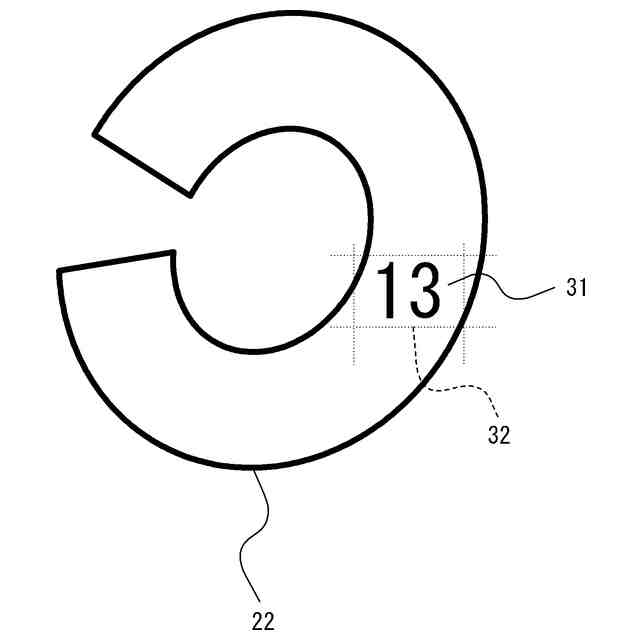

座標の特定を示す図である。

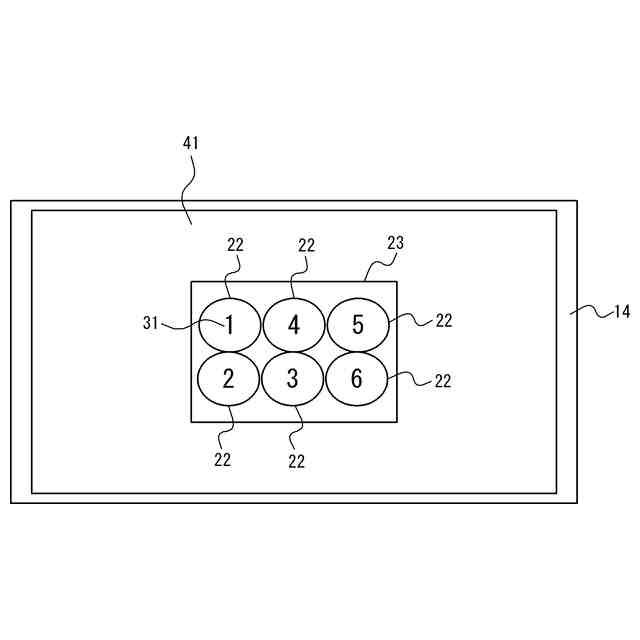

計数結果画像を示す図である。

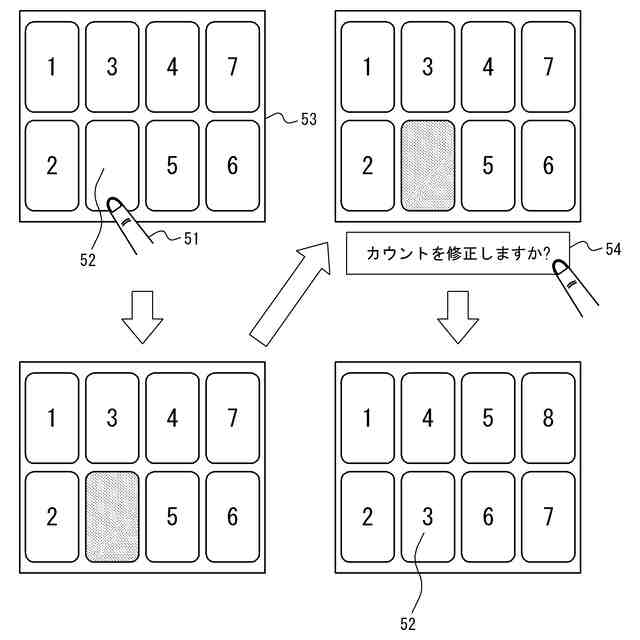

カウント数の追加を示す図である。

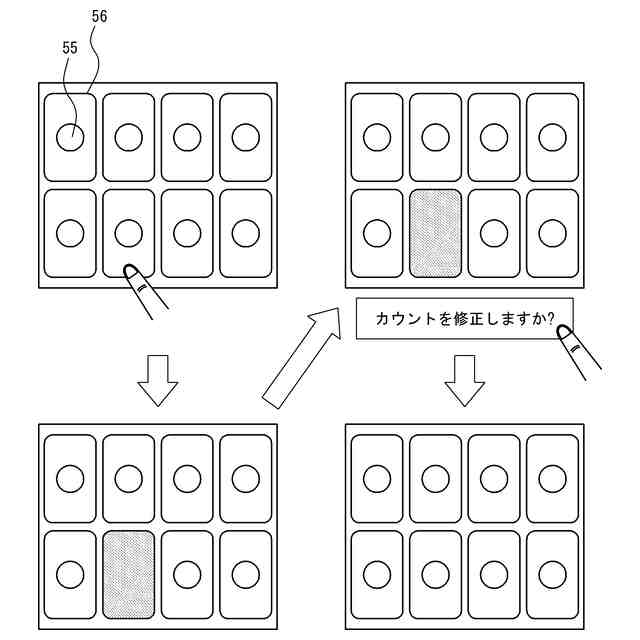

重畳画像の代替例を示す図である。

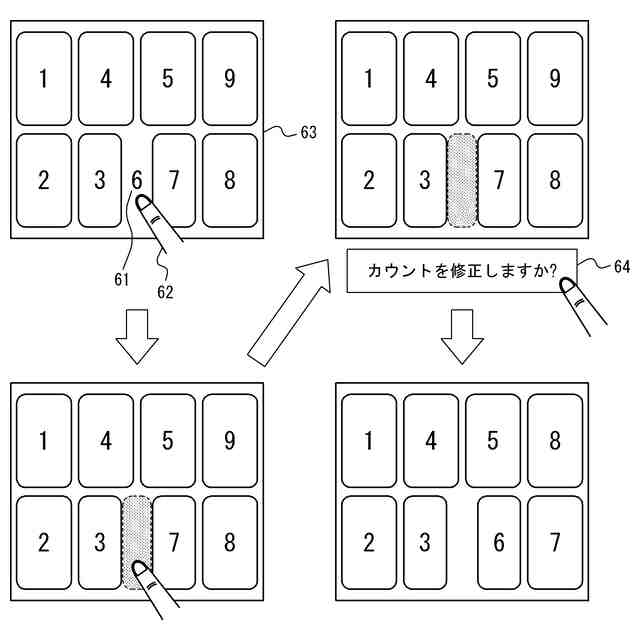

カウント数の減少を示す図である。

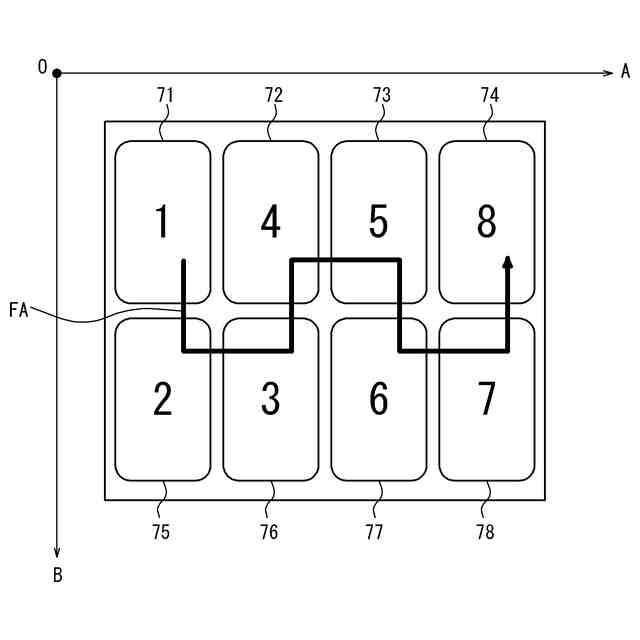

カウント数の振り直しルールの第１の例を示す図である。

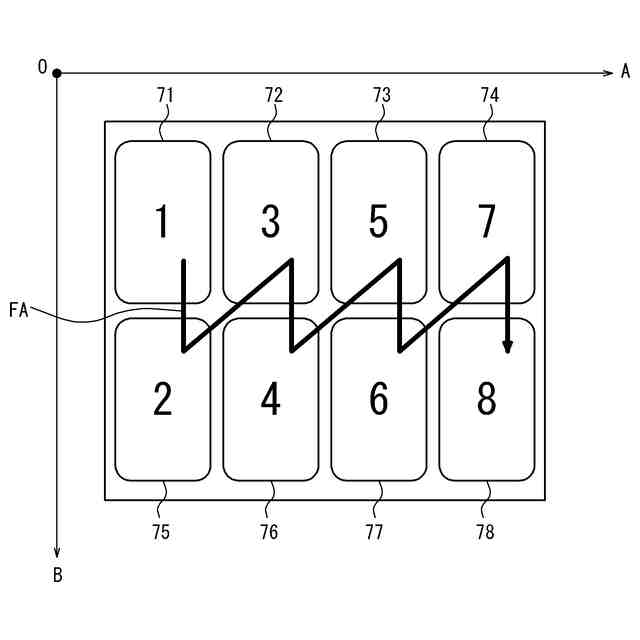

カウント数の振り直しルールの第２の例を示す図である。
カウント数の振り直しルールの第３の例を示す図である。
カウント数の振り直しルールの第４の例を示す図である。
カウント数の振り直しルールの第５の例を示す図である。
カウント数の振り直しルールの第６の例を示す図である。
カウント数の振り直しルールの第７の例を示す図である。
計数結果の表示方法を示す図である。
修正内容を示すメッセージを示す図である。
元画像と計数結果画像との切り替えを示す図である。
容器を揺らす場合の元画像と計数結果画像との切り替えを示す図である。
マスク画像を示す図である。
透明なマスク画像を示す図である。
情報処理装置の動作を示すフローチャートである。
【発明を実施するための形態】
（【００１１】以降は省略されています）
