発明の名称コネクタ
出願人住友電装株式会社
代理人弁理士法人グランダム特許事務所
主分類H01R 13/629 20060101AFI20250701BHJP(基本的電気素子)
要約【課題】レバーをハウジングに組み付ける作業を支障なく行うことが可能なコネクタを提供する。
【解決手段】コネクタ10は、ハウジング20と、ハウジング20のスライド面23に沿ってスライド方向に移動可能な嵌合操作用のレバー60と、を備える。ハウジング20は、スライド面23との間にレバー60を配置する空間を区画するレバー収容部26と、レバー収容部26の一端でスライド面23に臨む開口部31と、レバー収容部26の内面におけるスライド面23から離れた位置で開口部31からスライド方向に延びる移動ガイド部32と、スライド面23から突出してスライド方向に延び、開口部31と対応する位置で移動ガイド部32に面する組み付けガイド部25と、を有している。
【選択図】図7
特許請求の範囲【請求項１】
相手コネクタに嵌合可能なハウジングと、
前記ハウジングのスライド面に沿って前記ハウジングと前記相手コネクタとの嵌合方向と交差するスライド方向に移動可能な嵌合操作用のレバーと、を備え、
前記ハウジングは、
前記スライド面との間に前記レバーを配置する空間を区画するレバー収容部と、
前記レバー収容部の一端で前記スライド面に臨む開口部と、
前記レバー収容部の内面における前記スライド面から離れた位置で前記開口部から前記スライド方向に延びる移動ガイド部と、
前記スライド面から突出して前記スライド方向に延び、前記開口部と対応する位置で前記移動ガイド部に面する組み付けガイド部と、を有している、コネクタ。
続きを表示（約 450 文字）【請求項２】
前記組み付けガイド部は、前記開口部を介して前記レバー収容部の内外にわたって前記スライド方向に延びている、請求項１に記載のコネクタ。
【請求項３】
前記レバーは、互いに対向して前記スライド方向に延びる一対のカム部と、カム部同士を連結する操作部と、を有し、前記ハウジングと前記相手コネクタとの嵌合完了時に前記ハウジングに対して本係止位置に至るように構成され、
前記カム部は、前記本係止位置において、前記スライド面に弾性力を付与した状態で接触している、請求項１に記載のコネクタ。
【請求項４】
前記レバーは、前記本係止位置で、前記組み付けガイド部と非接触に近接して配置されている、請求項３に記載のコネクタ。
【請求項５】
前記組み付けガイド部は、前記レバー収容部の外側で前記スライド面から前記移動ガイド部に向けて傾斜して前記スライド方向に延びるガイド斜面を有している、請求項１から請求項４のいずれか一項に記載のコネクタ。

発明の詳細な説明【技術分野】
【０００１】
本開示は、コネクタに関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
特許文献１は開示されたコネクタは、待受側ハウジング（以下、ハウジングと言う）と、ハウジングに対して初期位置と嵌合位置との間をハウジングの側面に沿ってスライド可能なスライドレバー（以下、レバーと言う）と、を備えている。ハウジングは、ハウジングの側面と間隔を置いて配置されるガイド壁部を有している。レバーは、互いに対向する一対のガイド機能部と、各ガイド機能部を連結する操作部と、有している。ガイド機能部は、ハウジングの側面とガイド壁部との間に配置される。ガイド機能部が相手側の嵌込側ハウジングと係合した状態で、レバーが初期位置から嵌合位置に移動することにより、ハウジングと嵌込側ハウジングとが低嵌合力で嵌合する。この種のレバー（スライドレバー）を備えたコネクタは、特許文献２にも開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－１５７５０３公報
特開２０１３－１４３２０９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１において、レバーまたはハウジングの構造上の理由で、ハウジングの側面とガイド壁部との間の間隙よりもガイド機能部の板厚が小さくなると、ガイド機能部がハウジングの側面とガイド壁部との間にがたついて、レバーの移動操作に支障を来たすおそれがある。これに対し、ハウジングの側面とガイド壁部との間に移動ガイド部を設け、カム部を移動ガイド部にスライドさせる構造を採ることができる。しかるにこの場合、レバーをハウジングに組み付ける際に、カム部が移動ガイド部と正対せず、組み付け作業を円滑に行うことができない懸念がある。
【０００５】
そこで、本開示は、レバーをハウジングに組み付ける作業を支障なく行うことが可能なコネクタを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示のコネクタは、相手コネクタに嵌合可能なハウジングと、前記ハウジングのスライド面に沿って前記ハウジングと前記相手コネクタとの嵌合方向と交差するスライド方向に移動可能な嵌合操作用のレバーと、を備え、前記ハウジングは、前記スライド面との間に前記レバーを配置する空間を区画するレバー収容部と、前記レバー収容部の一端で前記スライド面に臨む開口部と、前記レバー収容部の内面における前記スライド面から離れた位置で前記開口部から前記スライド方向に延びる移動ガイド部と、前記スライド面から突出して前記スライド方向に延び、前記開口部と対応する位置で前記移動ガイド部に面する組み付けガイド部と、を有している、コネクタである。
【０００７】
本開示によれば、レバーをハウジングに組み付ける作業を支障なく行うことが可能なコネクタを提供することができる。
【図面の簡単な説明】
【０００８】

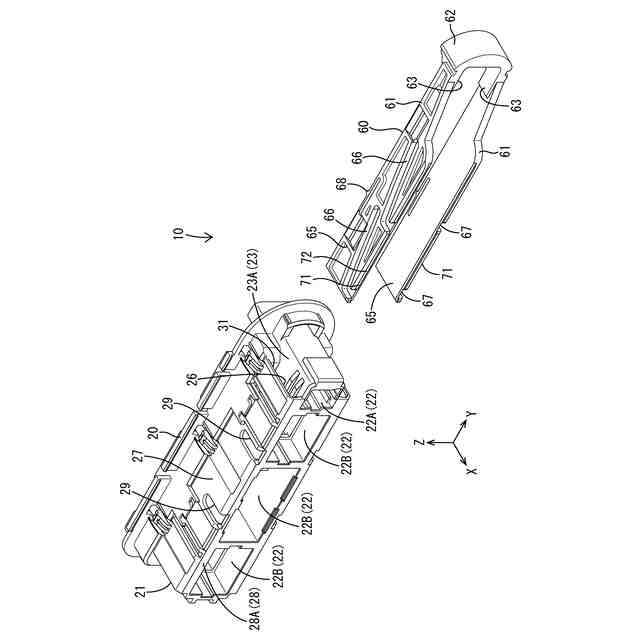

図１は、本実施形態１のコネクタにおいて、ハウジングのフレームとレバーとを示す分解斜視図である。

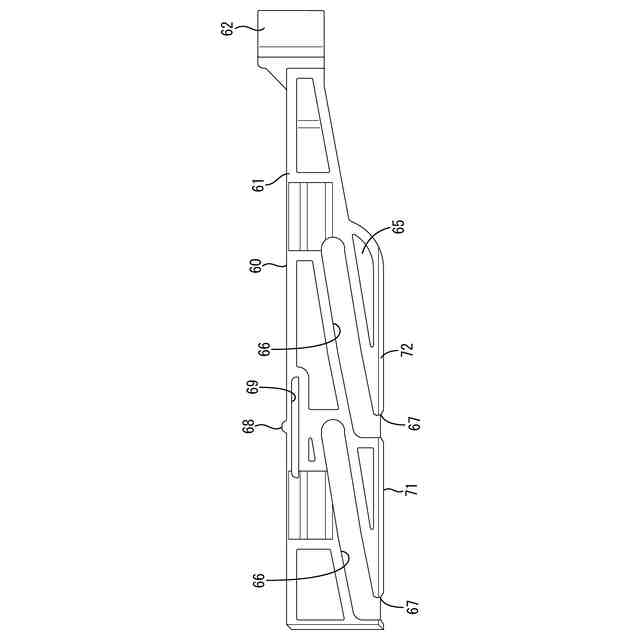

図２は、本実施形態１のコネクタにおいて、レバーの正面図である。

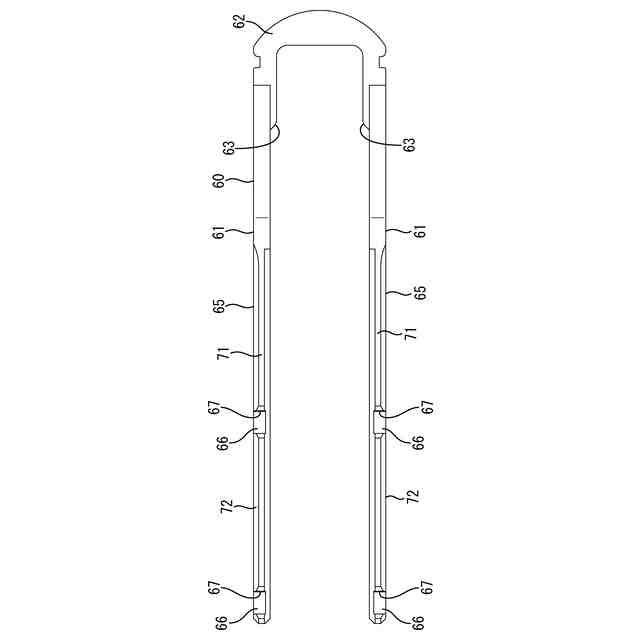

図３は、本実施形態１のコネクタにおいて、レバーの平面図である。

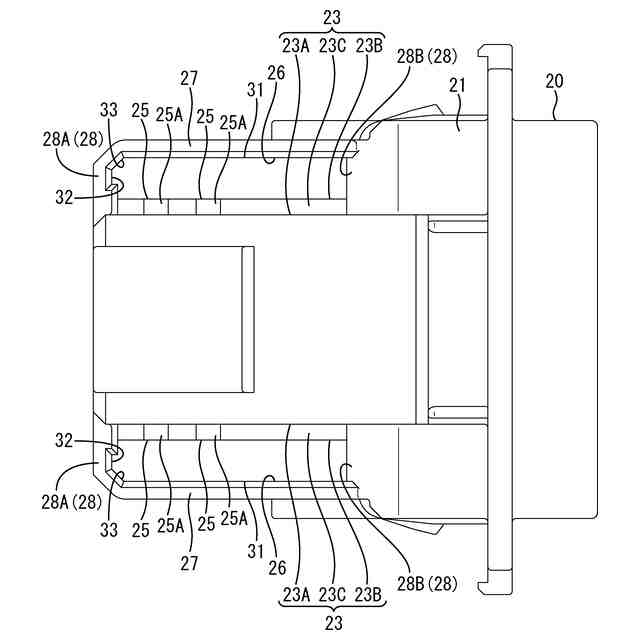

図４は、本実施形態１のコネクタにおいて、ハウジングのフレームを右方から見た側面図である。

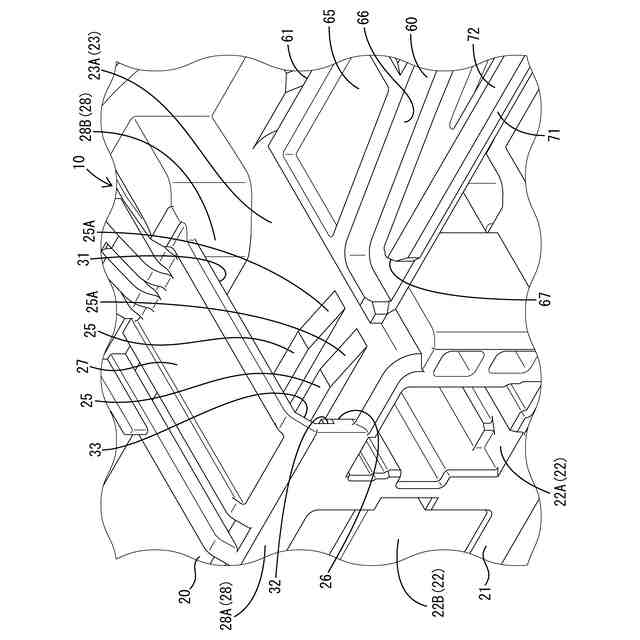

図５は、本実施形態１のコネクタにおいて、ハウジングへのレバーの組み付けを開始する直前の状態を右上方から拡大して示す斜視図である。

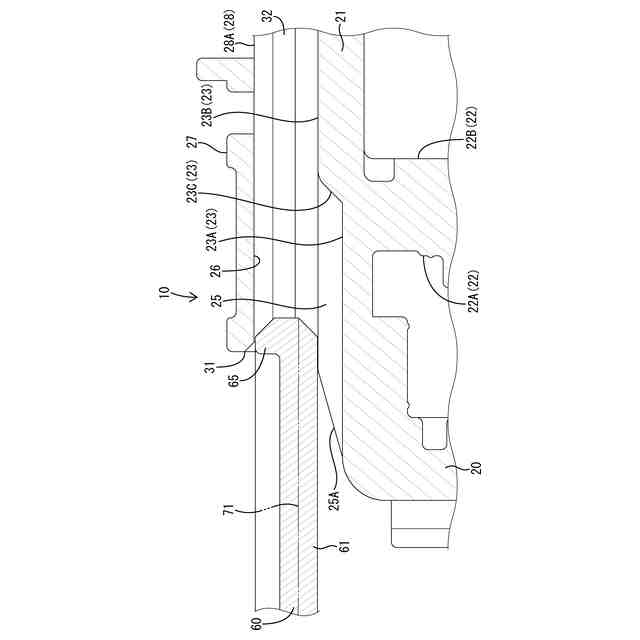

図６は、本実施形態１のコネクタにおいて、ハウジングへのレバーの組み付けを開始する直前の状態を後方から拡大して示す横断面図である。

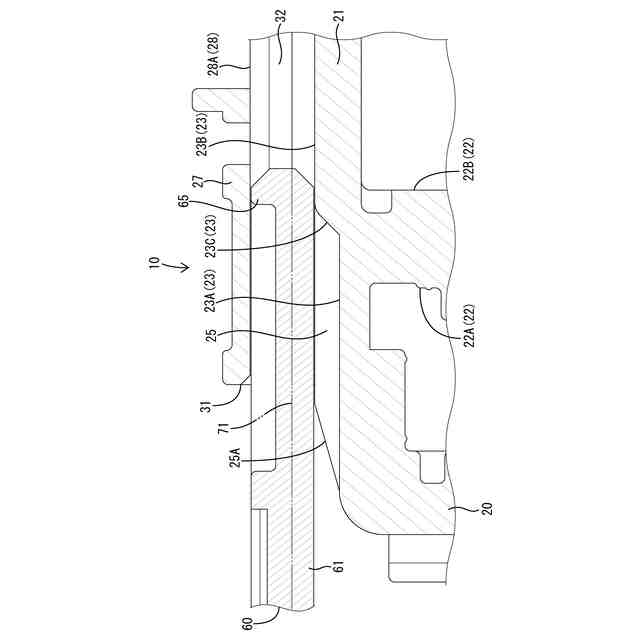

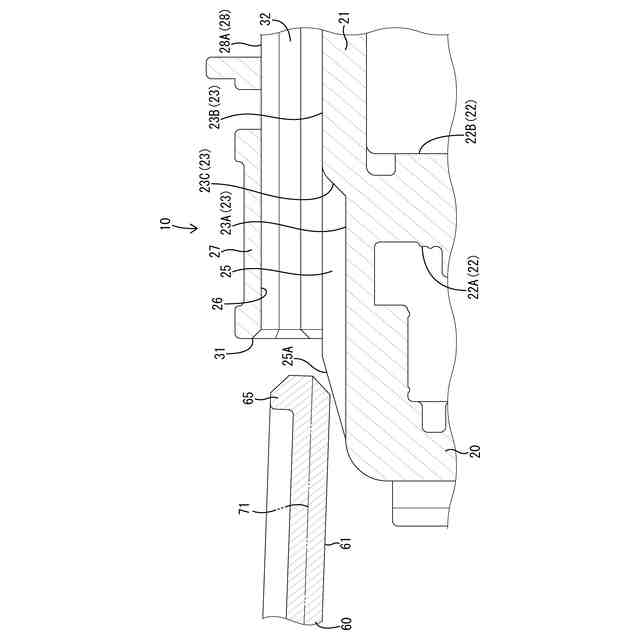

図７は、本実施形態１のコネクタにおいて、ハウジングへのレバーの組み付け過程でカム部の先端部がガイド斜面を乗り越えて組み付けガイド部をスライドする状態を後方から拡大して示す横断面図である。
図８は、本実施形態１のコネクタにおいて、図７の状態からカム部の先端部が接触面に移動した状態を後方から拡大して示す横断面図である。

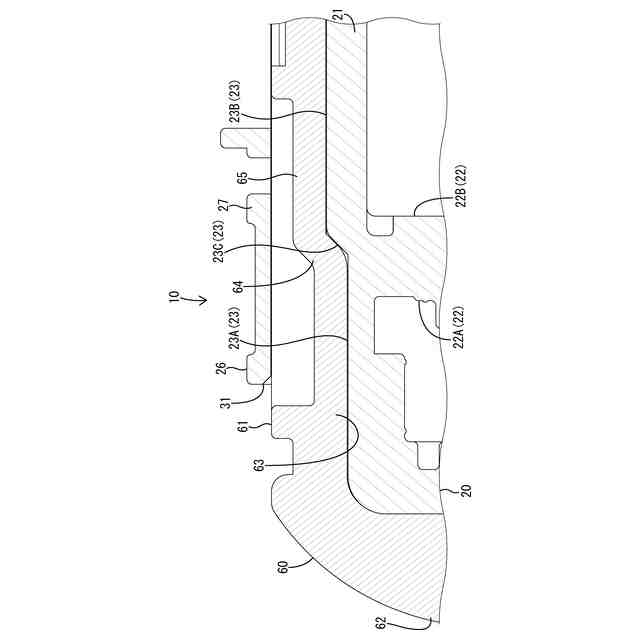

図９は、本実施形態１のコネクタにおいて、図８の状態からレバーが本係止位置に到達し、カム部がレバー収容部に正規深さで配置された状態を後方から拡大して示す横断面図である。
図１０は、本実施形態１のコネクタにおいて、レバーが本係止位置に到達した状態で、カム部がレバー収容部の内部に配置された状態を左方から拡大して示す側断面図である。
図１１は、本実施形態１のコネクタにおいて、レバーがハウジングに対して仮係止位置に保持された状態を示す平断面図である。
図１２は、本実施形態１のコネクタにおいて、レバーがハウジングに対して本係止位置に保持された状態を示す平断面図である。
【発明を実施するための形態】
【０００９】
［本開示の実施形態の説明］
最初に本開示の実施態様を列記して説明する。
本開示のコネクタは、
（１）相手コネクタに嵌合可能なハウジングと、前記ハウジングのスライド面に沿って前記ハウジングと前記相手コネクタとの嵌合方向と交差するスライド方向に移動可能な嵌合操作用のレバーと、を備え、前記ハウジングは、前記スライド面との間に前記レバーを配置する空間を区画するレバー収容部と、前記レバー収容部の一端で前記スライド面に臨む開口部と、前記レバー収容部の内面における前記スライド面から離れた位置で前記開口部から前記スライド方向に延びる移動ガイド部と、前記スライド面から突出して前記スライド方向に延び、前記開口部と対応する位置で前記移動ガイド部に面する組み付けガイド部と、を有している。
【００１０】
上記（１）の構成によれば、ハウジングへのレバーの組み付け時に、レバーを組み付けガイド部に沿ってスライドさせることで、レバーを移動ガイド部と係合可能な位置に自動的に至らすことができる。
