公開番号2025102153
公報種別公開特許公報(A)
公開日2025-07-08
出願番号2023219425
出願日2023-12-26
発明の名称表示装置及びソースドライバ
出願人ローム株式会社
代理人弁理士法人レクスト国際特許事務所
主分類G09G 3/36 20060101AFI20250701BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】画像データがPtoP方式で複数チップのドライバICに供給される場合に、画像データの補正を伴わない簡易ローカルディミングの制御を行うことが可能な表示装置を提供する。
【解決手段】表示パネルと、互いに異なる供給ラインを介して画像データの供給を受けて階調電圧信号を生成する複数のソースドライバと、表示パネルの表示画面を分割した複数のサブエリアの各々を照明するバックライトの光量を制御する照明駆動部と、を有する。複数のソースドライバは、それぞれに供給された画像データに基づいて、画像データの特徴量に応じたバックライトの光量を示す調光データを生成する。複数のソースドライバのうちの1のソースドライバは、他のソースドライバから調光データの供給を受け、当該1のソースドライバの調光データと他のソースドライバの調光データとを合成した調光データ信号を照明駆動部に供給する。

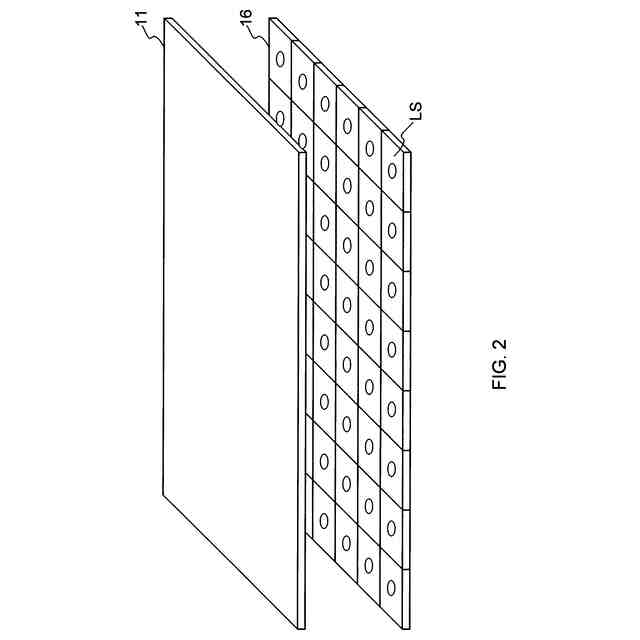

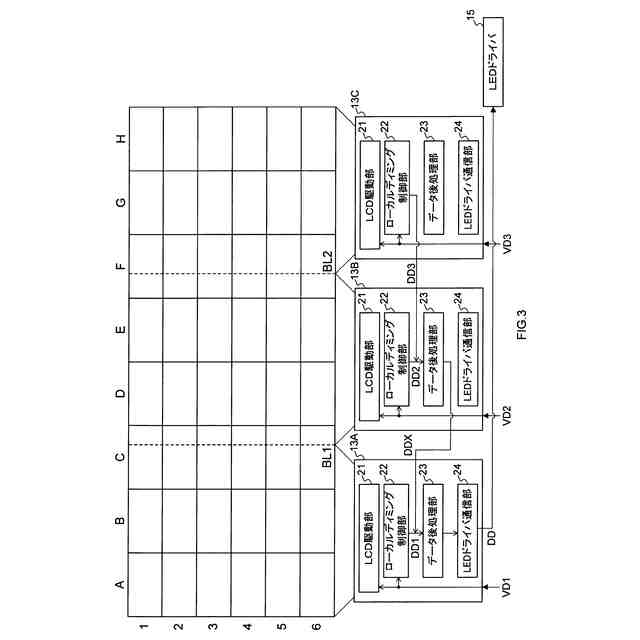

【選択図】図3
特許請求の範囲【請求項１】

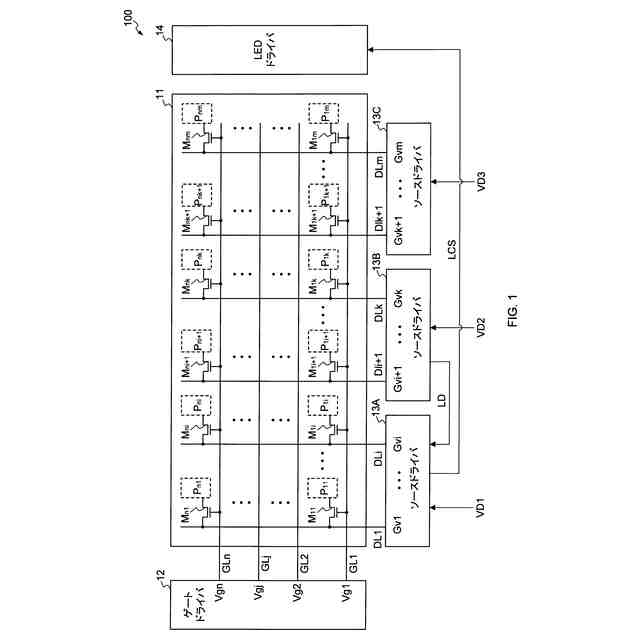

複数本のデータ線及び複数本のゲート線と、前記複数本のデータ線と前記複数本のゲート線との交差部の各々にマトリクス状に設けられた複数個の画素部と、を有する表示パネルと、
前記複数本のデータ線に含まれる複数のデータ線群の各々に対応して配置され、互いに異なる画像データ供給ラインを介して各々の対応する前記データ線群上の画素部に表示する画像に対応する画像データの供給を受け、前記画像データに基づいて各々の対応する前記データ線群上に配置された画素部を供給対象とする階調電圧信号を生成する複数のソースドライバと、
前記表示パネルの表示画面を分割した複数のサブエリアの各々を照明するバックライトの光量を制御する照明駆動部と、
を有し、
前記複数のソースドライバは、それぞれに供給された前記画像データに基づいて、前記複数のサブエリアのうち前記複数のソースドライバの各々の階調電圧信号の供給対象となる画素部が存在するサブエリアのバックライトの光量を示す調光データを生成し、
前記複数のソースドライバのうちの１のソースドライバは、他のソースドライバから前記調光データの供給を受け、当該１のソースドライバの前記調光データと前記他のソースドライバの前記調光データとに基づいて生成された調光データ信号を前記照明駆動部に供給する、
ことを特徴とする表示装置。
続きを表示（約 1,400 文字）【請求項２】

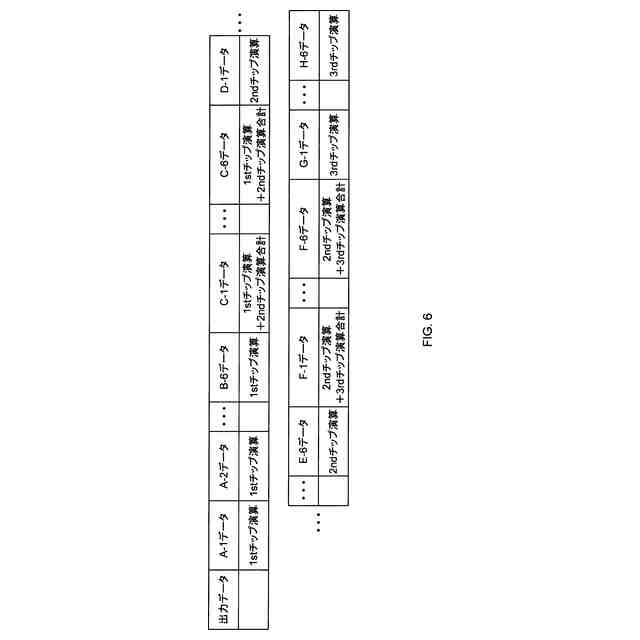

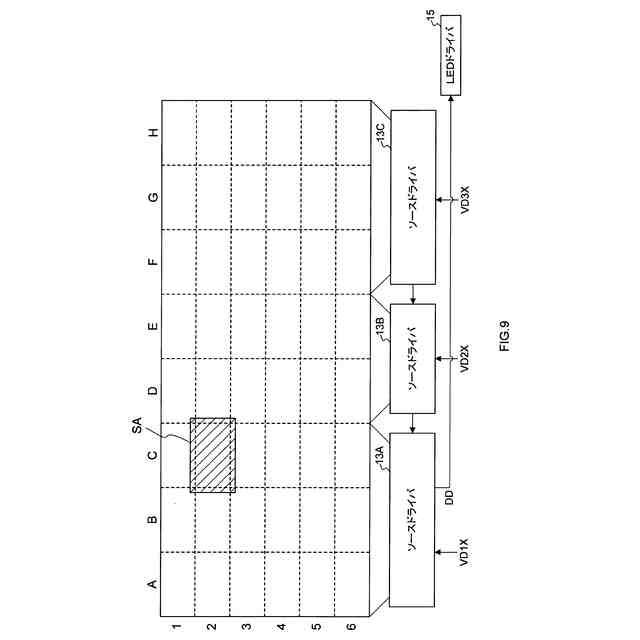

前記１のソースドライバは、前記サブエリア毎の前記調光データのうち、前記１のソースドライバからの階調電圧信号の供給対象となる画素部が存在するサブエリアが他のソースドライバからの階調電圧信号の供給対象となる画素部も存在するサブエリアである共有サブエリアである場合、当該共有サブエリアについて、前記１のソースドライバの前記調光データと前記他のソースドライバの前記調光データとを合成する演算を行う、
ことを特徴とする請求項１に記載の表示装置。
【請求項３】

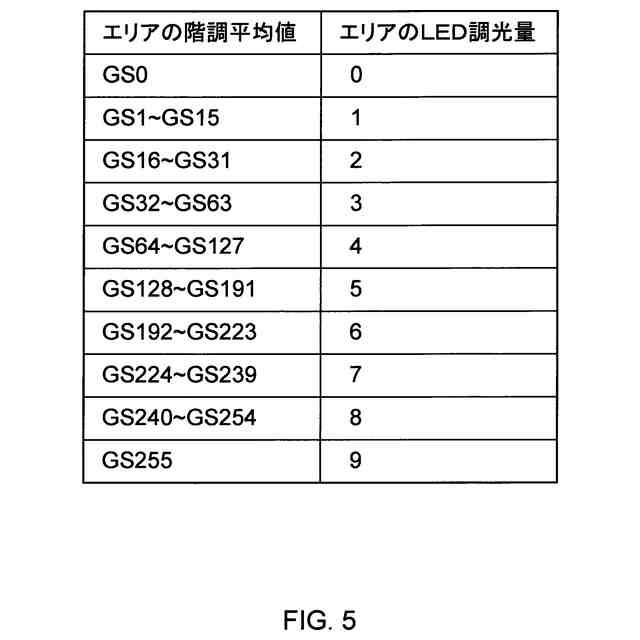

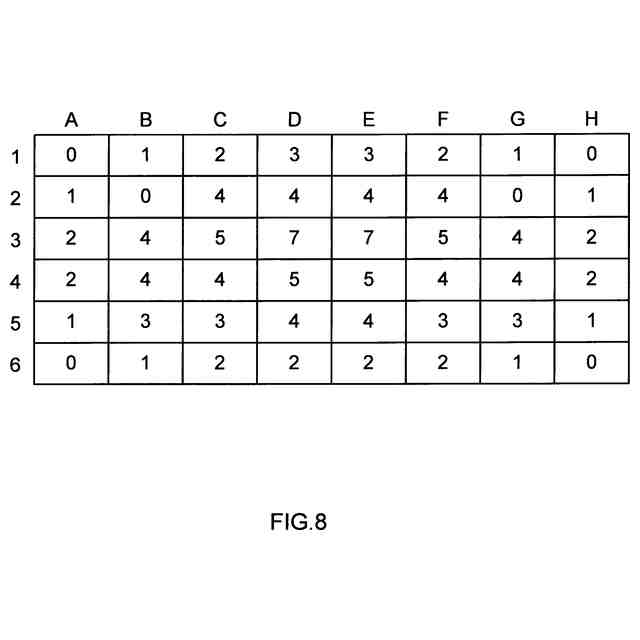

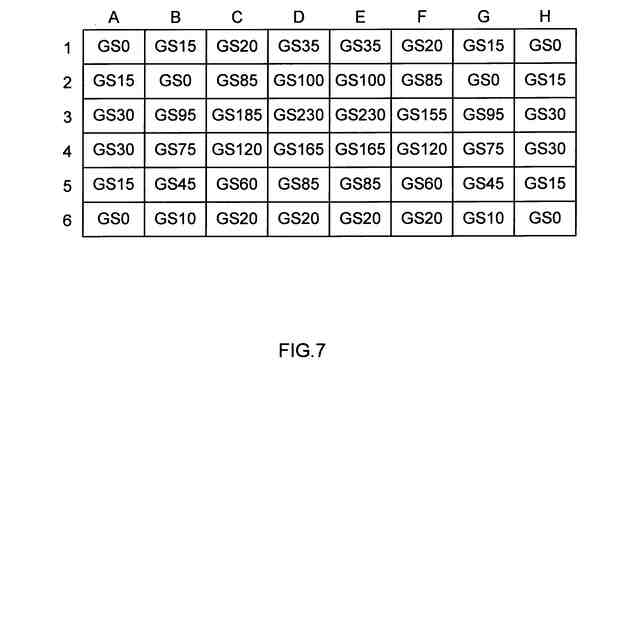

前記複数のソースドライバの各々は、それぞれに供給された前記画像データに含まれる画素の階調に基づいて、前記複数のサブエリアのうち各々の対応する前記データ線群が位置する一群のサブエリアの各々に対応する前記画像データの特徴量を算出し、算出した前記特徴量に基づいて前記調光データをサブエリア毎に生成するローカルディミング機能部を有する、
ことを特徴とする請求項１に記載の表示装置。
【請求項４】
前記１のソースドライバは、
前記ローカルディミング機能部が生成した前記調光データと、前記他のソースドライバから供給された前記調光データと、を合成して、サブエリア毎の前記バックライトの光量を示す前記調光データ信号を生成するデータ後処理部と、
前記調光データ信号を前記照明駆動部に送信する通信部と、
を有することを特徴とする請求項３に記載の表示装置。
【請求項５】

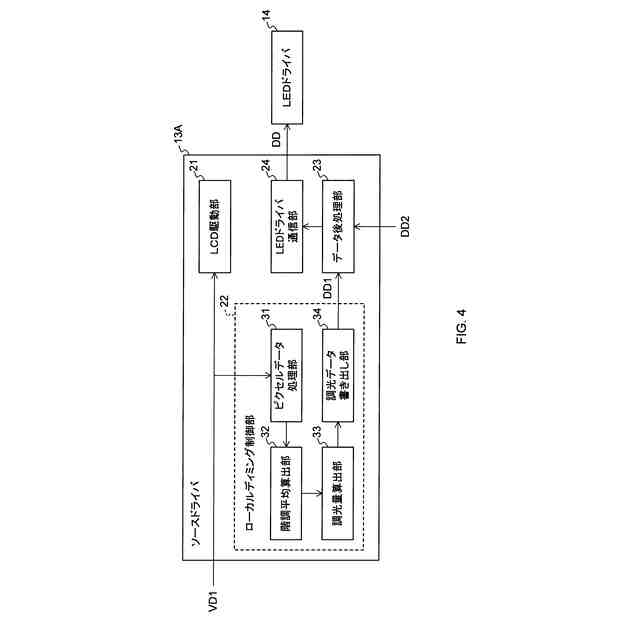

複数本のデータ線と複数本のゲート線との交差部の各々にマトリクス状に設けられた複数個の画素部を有する表示パネルと、前記表示パネルの表示画面を分割した複数のサブエリアの各々を照明するバックライトの光量を制御する照明駆動部と、に接続され、前記複数本のデータ線に含まれる第１のデータ線群に対応して配置され、第１の画像データ供給ラインを介して前記第１のデータ線群上の画素部に表示する画像に対応する第１の画像データの供給を受け、前記画像データに基づいて前記第１のデータ線群上に配された画素部を供給対象とする階調電圧信号を生成するソースドライバであって、
前記第１の画像データに含まれる画素の階調に基づいて、前記複数のサブエリアのうち前記第１のデータ線群上の画素部が位置するサブエリアのバックライトの光量を示す第１の調光データを生成するローカルディミング機能部と、
前記複数本のデータ線に含まれる第２のデータ線群に対応して配置され且つ第２の画像データ供給ラインを介して前記第２のデータ線群上の画素部に表示する画像に対応する第２の画像データの供給を受ける他のソースドライバから、前記第２の画像データの特徴量に応じたバックライトの光量を示す第２の調光データを取得し、前記第１の調光データと前記第２の調光データとに基づいて調光データ信号を生成するデータ後処理部と、
前記調光データ信号を前記照明駆動部に送信する通信部と、
を有することを特徴とするソースドライバ。
【請求項６】
前記データ後処理部は、前記サブエリア毎の前記調光データのうち、前記第１のデータ線群上の画素が存在するサブエリアが前記第２のデータ線群上の画素も存在するサブエリアである共有サブエリアである場合、当該共有サブエリアについて、前記１の調光データと前記第２の調光データとを合成する演算を行う、
ことを特徴とする請求項５に記載のソースドライバ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、表示装置及びソースドライバに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
液晶表示装置や有機ＥＬ（Electro Luminescence）等の表示デバイスの駆動方式として、アクティブマトリクス駆動方式が採用されている。アクティブマトリクス駆動方式の表示装置では、表示パネルは画素部及び画素スイッチをマトリクス状に配置した半導体基板から構成されている。ゲートパルスにより画素スイッチのオンオフを制御し、画素スイッチがオンになるときに映像データ信号に対応した階調電圧信号を画素部に供給して、各画素部の輝度を制御することにより、表示が行われる。表示装置の駆動回路は、例えばゲート線にゲートパルスを出力するゲートドライバ、データ線に階調電圧信号を出力するソースドライバ、及びソースドライバに画像データ及びタイミング信号の供給を行うタイミングコントローラを含む。
【０００３】
このような表示装置において、同一画面内の異なるエリアのコントラスト比を高めるため、ローカルディミングと呼ばれるバックライトの駆動制御が行われている。ローカルディミングを行う表示装置として、画像信号の輝度分布を算出し、算出結果に基づいて領域毎の照明光を制御するとともに、画像信号を補正する画像表示装置が提案されている（例えば、特許文献１）。
【０００４】
また、一般的なローカルディミングでは、バックライトの駆動制御を行うとともに、画像データについても輝度の補正を行う。このため、ローカルディミングを行うための専用のＩＣやＦＰＧＡ（Field Programmable Gate Array）が必要となり、装置規模が大きくなる。そこで、装置規模の増大を抑えるため、画像データの補正を行わず、照明光の制御のみを行ういわゆる簡易ローカルディミングの機能をソースドライバに持たせた表示装置が提案されている（例えば、特許文献２）。
【先行技術文献】
【特許文献】
【０００５】
特開２００５－２５８４０３号公報
特開２０２１－１８２０７０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
ソースドライバが複数チップのドライバＩＣから構成され且つ画像データがＰｔｏＰ（Point to Point）方式で供給される場合、各ドライバＩＣには自身が駆動する表示パネルの領域（すなわち、駆動対象であるデータ線上の画素部が配置された領域）に対応する画像データのみが供給される。
【０００７】
一方、このような複数チップのドライバＩＣからなるソースドライバを有する表示装置において、上記従来技術のような簡易ローカルディミングを行う場合、各ドライバＩＣにおいてローカルディミング制御のためのデータ演算が行われる。その際、ローカルディミング制御のためのデータ演算を行うためには、対象となる制御エリアの周辺のエリアの画像データが必要となる。
【０００８】
しかしながら、上記のようにＰｔｏＰ方式で画像データの供給が行われる場合、各ドライバＩＣには自身の駆動する表示領域の画像データしか供給されないため、隣接するドライバＩＣの表示領域の境界部分では、周辺のエリアの画像データを用いることができず、ローカルディミング制御のためのデータ演算を正確に行うことができないという問題があった。
【０００９】
また、各ドライバＩＣによる表示領域の境界とローカルディミングの制御エリアの境界とが一致しない場合もあり、当該境界部分におけるローカルディミング制御を適切に行うことができないという問題があった。
【００１０】
本発明は上記問題点に鑑みてなされたものであり、ソースドライバは複数チップのドライバＩＣから構成され、且つ画像データが各ドライバＩＣにＰｔｏＰ方式で供給される場合に、画像データの補正を伴わない簡易ローカルディミングの制御を行うことが可能な表示装置を提供することを目的とする。
【課題を解決するための手段】
（【００１１】以降は省略されています）
