公開番号2025102675
公報種別公開特許公報(A)
公開日2025-07-08
出願番号2024205863,2023219143
出願日2024-11-27,2023-12-26
発明の名称住宅
出願人ミサワホーム株式会社
代理人個人
主分類E04H 1/02 20060101AFI20250701BHJP(建築物)
要約【課題】環境性能の高い住まいを実現しつつ、上下階間で家族の視線が通るような空間的なつながりを確保する。
【解決手段】第一下階部屋23は、傾斜屋根7の直下に位置して傾斜屋根まで吹き抜けていて、第一下階部屋における屋外空間に隣接する外壁5には屋外側開口部5aが形成され、第二下階部屋24は、第一下階部屋と連続する空間として形成され、第一下階部屋と第二下階部屋との間は第一屋内側開口部とされ、上階部屋46は、第一下階部屋の上部空間に面する仕切壁46aを有し、仕切壁には、上階部屋と上部空間を連通する第二屋内側開口部46bが形成され、第一屋内側開口部は、下階床から第二下階部屋の天井までの高さに設定され、第一屋内側開口部の上端部の高さ位置は、屋外側開口部の上端部の高さ位置よりも低く設定され、第二屋内側開口部の下端部の高さ位置と、屋外側開口部の上端部の高さ位置は略等しい。
【選択図】図7
特許請求の範囲【請求項１】
下階と上階とを有する住宅本体と、前記住宅本体における前記上階の上に設けられた傾斜屋根と、を備えている住宅であって、
前記住宅本体の前記下階には、屋外空間に隣接して配置される第一下階部屋と、前記屋外空間に対して奥まって配置されるとともに前記第一下階部屋に隣接して配置される第二下階部屋と、が設けられており、
前記住宅本体の前記上階には、前記第二下階部屋の上方に位置する上階部屋が設けられており、
前記第一下階部屋は、前記傾斜屋根の直下に位置し、当該第一下階部屋の上部空間は前記傾斜屋根まで吹き抜けていて、さらに、当該第一下階部屋における前記屋外空間に隣接する外壁には屋外側開口部が形成されており、
前記第二下階部屋は、前記第一下階部屋と連続する空間として形成されていて、これら第一下階部屋と第二下階部屋との間は、前記第一下階部屋と前記第二下階部屋との間を行き来するための第一屋内側開口部とされており、
前記上階部屋は、前記第一下階部屋の前記上部空間に面する仕切壁を有し、当該仕切壁には、前記上階部屋と前記上部空間とを連通する第二屋内側開口部が形成されており、
前記第一屋内側開口部は、下階床から前記第二下階部屋の天井までの高さに設定されていて、当該第一屋内側開口部の上端部の高さ位置は、前記屋外側開口部の上端部の高さ位置よりも低く設定され、
前記第二屋内側開口部の下端部の高さ位置と、前記屋外側開口部の上端部の高さ位置は略等しく設定されていることを特徴とする住宅。
続きを表示（約 690 文字）【請求項２】
請求項１に記載の住宅において、
前記第二屋内側開口部に設置される窓装置は、少なくとも一部が開閉可能に構成されていることを特徴とする住宅。
【請求項３】
請求項１に記載の住宅において、
前記傾斜屋根の軒先部は、前記屋外側開口部の上端部よりも上方に位置していることを特徴とする住宅。
【請求項４】
請求項１に記載の住宅において、
前記第一下階部屋及び前記上階部屋は、前記傾斜屋根における同一の屋根面の下方に位置しており、
前記第一下階部屋は勾配天井とされ、
前記上階部屋の天井は、少なくとも前記仕切壁の近傍が勾配天井とされていて、当該上階部屋の勾配天井は、前記第一下階部屋における前記勾配天井の延長線上に設けられていることを特徴とする住宅。
【請求項５】
請求項４に記載の住宅において、
前記第二屋内側開口部の上端部の高さ位置は、前記第一下階部屋における前記勾配天井の上端部及び前記上階部屋における前記勾配天井の下端部の高さ位置と略等しく設定されていることを特徴とする住宅。
【請求項６】
請求項１に記載の住宅において、
前記住宅本体は、前記第一下階部屋の屋外側に隣接して設けられるとともに、前記外壁に形成された前記屋外側開口部を通じて前記第一下階部屋との行き来が可能とされた前記屋外空間としてのアウトドアリビングを更に備えており、
前記屋外側開口部の下端部の高さ位置は、前記下階床の高さ位置と略等しく設定されていることを特徴とする住宅。

発明の詳細な説明【技術分野】
【０００１】
本発明は、住宅に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来、戸建て住宅においては、居住空間が、上下方向に層が重なり、かつ、下層と上層との間で行き来自在とされた構成となっている場合が多くある。
特許文献１に記載の住宅は、２階建ての戸建て住宅であり、階段を通じて１階と２階との間で行き来が自在となっている。また、１階には、家族が日常的に過ごす場所として利用されるリビングやダイニング等の居室が設けられ、２階には家族が個室として利用する寝室や作業スペースが設けられている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－０７７３３０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところが、従来の住宅は、１階と２階との間で行き来自在となっているものの、１階に居る住人と、２階に居る住人との間で視線が通るわけではなく、空間的なつながりが十分ではなかった。一方で、近年は、在宅勤務の拡大等により家で過ごす時間が増えたことから、個人個人の時間を確保することも重要視されている。
さらに、近年は、例えばＺＥＨ（Net Zero Energy House）住宅のように、環境性能の高い住宅が求められている。
【０００５】
本発明は上記事情に鑑みてなされたものであり、その目的は、環境性能の高い住まいを実現しつつ、上下階間で家族の視線が通るような空間的なつながりを確保できるようにすることである。
【課題を解決するための手段】
【０００６】

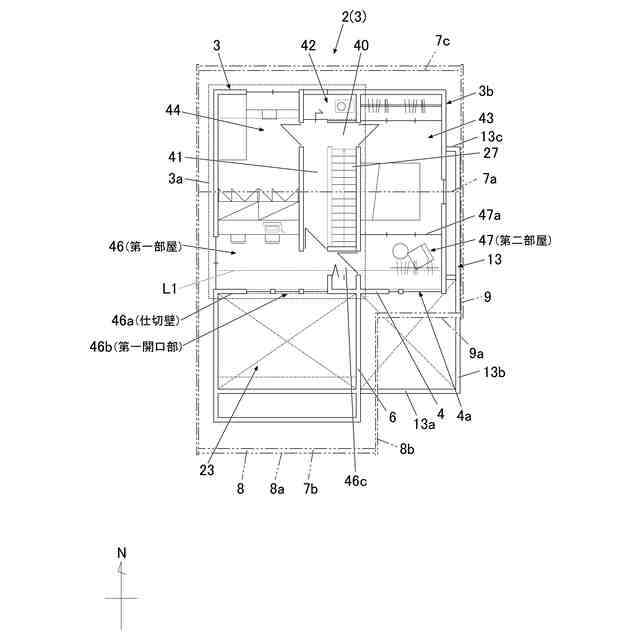

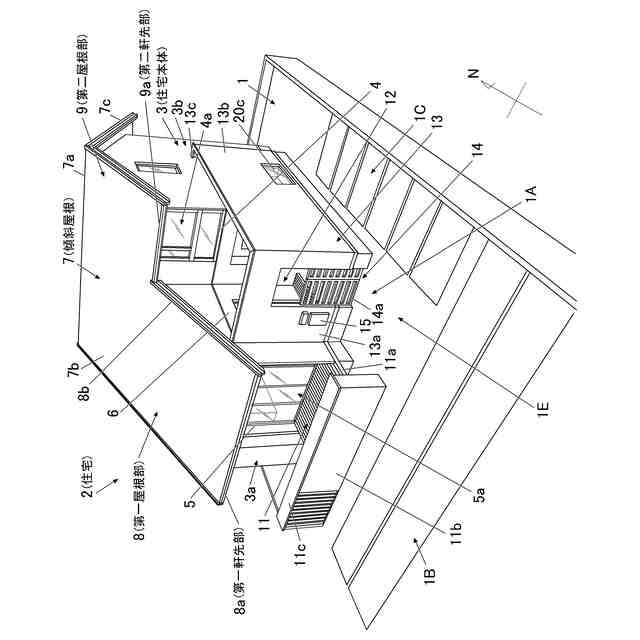

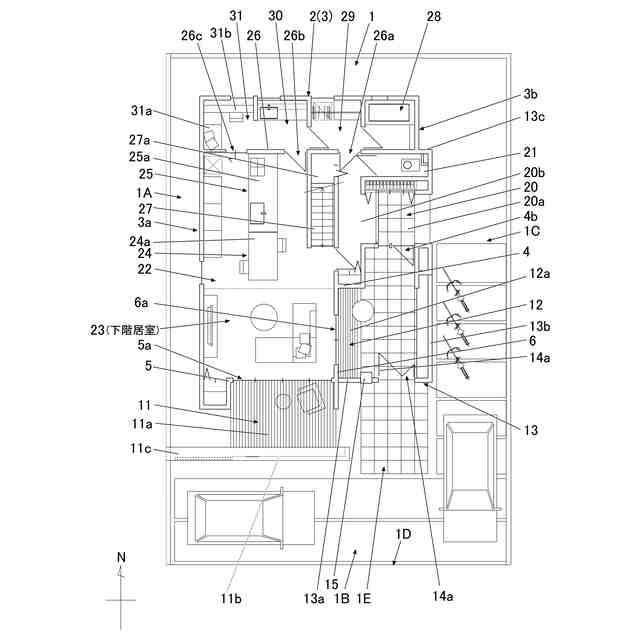

請求項１に記載の発明は、例えば図１～図１２に示すように、下階と上階とを有する住宅本体３と、前記住宅本体３における前記上階の上に設けられた傾斜屋根７と、を備えている住宅２であって、
前記住宅本体３の前記下階には、屋外空間（アウトドアリビング１１）に隣接して配置される第一下階部屋２３（リビングルーム２３）と、前記屋外空間に対して奥まって配置されるとともに前記第一下階部屋２３に隣接して配置される第二下階部屋２４（ダイニングルーム２４）と、が設けられており、
前記住宅本体３の前記上階には、前記第二下階部屋２４の上方に位置する上階部屋４６（第一部屋４６）が設けられており、
前記第一下階部屋２３は、前記傾斜屋根７の直下に位置し、当該第一下階部屋２３の上部空間は前記傾斜屋根７まで吹き抜けていて、さらに、当該第一下階部屋２３における前記屋外空間に隣接する外壁５（第二外壁５）には屋外側開口部５ａ（第三開口部５ａ）が形成されており、
前記第二下階部屋２４は、前記第一下階部屋２３と連続する空間として形成されていて、これら第一下階部屋２３と第二下階部屋２４との間は、前記第一下階部屋２３と前記第二下階部屋２４との間を行き来するための第一屋内側開口部とされており、
前記上階部屋４６は、前記第一下階部屋２３の前記上部空間に面する仕切壁４６ａを有し、当該仕切壁４６ａには、前記上階部屋４６と前記上部空間とを連通する第二屋内側開口部４６ｂ（第一開口部４６ｂ）が形成されており、
前記第一屋内側開口部は、下階床から前記第二下階部屋２４の天井までの高さに設定されていて、当該第一屋内側開口部の上端部の高さ位置は、前記屋外側開口部５ａの上端部の高さ位置よりも低く設定され、
前記第二屋内側開口部４６ｂの下端部の高さ位置と、前記屋外側開口部５ａの上端部の高さ位置は略等しく設定されていることを特徴とする。
【０００７】
請求項２に記載の発明は、例えば図７，図８に示すように、請求項１に記載の住宅２において、
前記第二屋内側開口部４６ｂに設置される窓装置は、少なくとも一部が開閉可能に構成されていることを特徴とする。
【０００８】

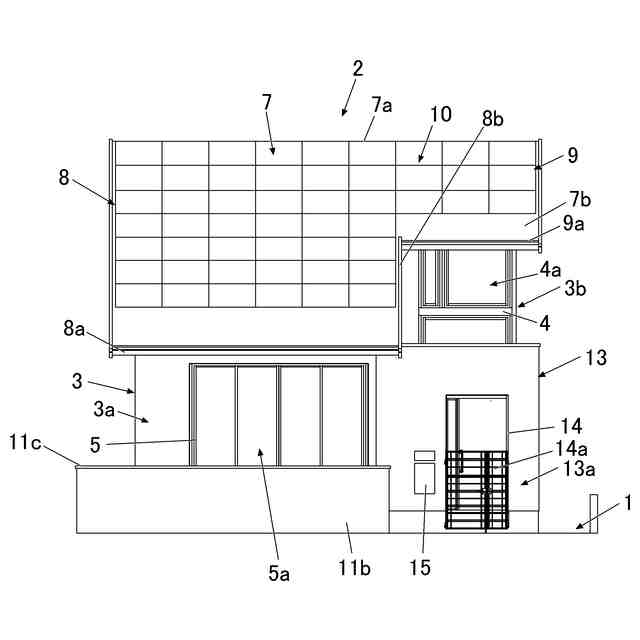

請求項３に記載の発明は、例えば図３，図７に示すように、請求項１に記載の住宅２において、
前記傾斜屋根７の軒先部８ａは、前記屋外側開口部５ａの上端部よりも上方に位置していることを特徴とする。
【０００９】
請求項４に記載の発明は、例えば図１～図７に示すように、請求項１に記載の住宅２において、
前記第一下階部屋２３及び前記上階部屋４６は、前記傾斜屋根７における同一の屋根面７ｂ（８）の下方に位置しており、
前記第一下階部屋２３の天井は勾配天井２３ａとされ、
前記上階部屋４６の天井は、少なくとも前記仕切壁４６ａの近傍が勾配天井とされていて、当該上階部屋４６の勾配天井は、前記第一下階部屋２３における前記勾配天井２３ａの延長線上に設けられていることを特徴とする。
【００１０】
請求項５に記載の発明は、例えば図７に示すように、請求項１に記載の住宅２において、
前記第二屋内側開口部４６ｂの上端部の高さ位置は、前記第一下階部屋２３における前記勾配天井２３ａの上端部及び前記上階部屋４６における前記勾配天井の下端部の高さ位置と略等しく設定されていることを特徴とする。
（【００１１】以降は省略されています）
