公開番号2025103050
公報種別公開特許公報(A)
公開日2025-07-08
出願番号2025066856,2024073646
出願日2025-04-15,2013-11-18
発明の名称システム、監視装置、プログラム及び監視方法
出願人株式会社寺岡精工
代理人個人,個人
主分類G07G 1/00 20060101AFI20250701BHJP(チェック装置)
要約【課題】閉店時等の作業効率を高める。
【解決手段】複数の精算装置と監視装置とを含むPOSシステムにおいて、前記監視装置は、1以上の前記精算装置を指定可能に画面に表示する表示手段と、前記画面を介して前記精算装置に複数の工程を経て完了する精算業務処理を実行させる実行指示を受け付ける指示受付手段と、前記指示受付手段が受け付けた前記実行指示に基づいて、1以上の前記精算装置における前記精算業務処理の実行を制御する制御手段とを備え、前記指示受付手段は、前記画面を介して指定された1以上の前記精算装置に対する前記実行指示を受付可能であるとともに、前記画面に指定可能に表示された全部の前記精算装置に対する前記実行指示を受付可能である。
【選択図】図1
特許請求の範囲【請求項１】
少なくとも精算処理を実行可能な複数の精算装置と、監視装置とを含むシステムにおいて、
前記監視装置は、
前記精算装置に複数の工程を経て完了する精算業務処理を実行させる実行指示を受け付ける指示受付手段と、
前記指示受付手段が受け付けた前記実行指示に基づいて、１以上の前記精算装置における前記精算業務処理の実行を制御する制御手段と、
前記精算装置の夫々における前記精算業務処理の進行状況を画面に表示する表示手段と
を備え、
前記表示手段は、
店員の作業が必要な状態でない前記精算装置について、進行中の前記精算業務処理の処理状況を報知するメッセージを表示し、店員の作業が必要な状態になった前記精算装置については、店員が行うべき作業の内容を報知するメッセージを表示することを特徴とするシステム。
続きを表示（約 1,300 文字）【請求項２】
前記表示手段は、
前記メッセージと共に、前記精算業務処理の複数の工程単位の進行状況を夫々の精算装置毎に表示することを特徴とする請求項１に記載のシステム。
【請求項３】
少なくとも精算処理を実行可能な複数の精算装置を含むシステムにおいて前記精算装置を監視する監視装置であって、
前記精算装置に複数の工程を経て完了する精算業務処理を実行させる実行指示を受け付ける指示受付手段と、
前記指示受付手段が受け付けた前記実行指示に基づいて、１以上の前記精算装置における前記精算業務処理の実行を制御する制御手段と、
前記精算装置の夫々における前記精算業務処理の進行状況を画面に表示する表示手段と
を備え、
前記表示手段は、
店員の作業が必要な状態でない前記精算装置について、進行中の前記精算業務処理の処理状況を報知するメッセージを表示し、店員の作業が必要な状態になった前記精算装置については、店員が行うべき作業の内容を報知するメッセージを表示することを特徴とする監視装置。
【請求項４】
少なくとも精算処理を実行可能な複数の精算装置を含むシステムにおいて前記精算装置を監視する監視装置としてコンピュータを機能させるプログラムであって、
前記コンピュータを、
前記精算装置に複数の工程を経て完了する精算業務処理を実行させる実行指示を受け付ける指示受付手段、
前記指示受付手段が受け付けた前記実行指示に基づいて、１以上の前記精算装置における前記精算業務処理の実行を制御する制御手段、
前記精算装置の夫々における前記精算業務処理の進行状況を画面に表示する表示手段
として機能させ、
前記表示手段は、
店員の作業が必要な状態でない前記精算装置について、進行中の前記精算業務処理の処理状況を報知するメッセージを表示し、店員の作業が必要な状態になった前記精算装置については、店員が行うべき作業の内容を報知するメッセージを表示することを特徴とするプログラム。
【請求項５】
少なくとも精算処理を実行可能な複数の精算装置を含むシステムにおいて前記精算装置を監視する監視装置における監視方法であって、
前記精算装置に複数の工程を経て完了する精算業務処理を実行させる実行指示を受け付ける指示受付ステップと、
前記指示受付ステップにて受け付けた前記実行指示に基づいて、１以上の前記精算装置における前記精算業務処理の実行を制御する制御ステップと、
前記精算装置の夫々における前記精算業務処理の進行状況を画面に表示する表示ステップと
を含み、
前記表示ステップは、
店員の作業が必要な状態でない前記精算装置について、進行中の前記精算業務処理の処理状況を報知するメッセージを表示し、店員の作業が必要な状態になった前記精算装置については、店員が行うべき作業の内容を報知するメッセージを表示することを特徴とする監視方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、システム、監視装置、プログラム及び監視方法に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来、釣銭釣札機（単に釣銭機とも称する。特許文献１参照）を備えるＰＯＳレジスタが知られている。釣銭釣札機を備えるＰＯＳレジスタにおいては、一般に、閉店処理として、閉店後や開店前などに釣銭釣札機内に収納されている金額（現金有高／現金在高）を基準金額に調整（釣銭釣札機から貨幣を回収して金庫などに格納、金庫などから貨幣を持ち出して釣銭釣札機に補充）している。
【先行技術文献】
【特許文献】
【０００３】
特開２０１１－１１３５３２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上記調整はＰＯＳレジスタ毎に行われるのでＰＯＳレジスタの数が多い場合などには、閉店処理の作業効率が悪くなるという問題があった。
【０００５】
本発明は、このような事情を考慮してなされたものであり、その目的は、閉店時等の作業効率を高める技術を提供することにある。
【課題を解決するための手段】
【０００６】
上述した課題を解決するために、本発明の一態様に係るＰＯＳシステムは、少なくとも精算処理を実行可能な複数の精算装置と、監視装置とを含むＰＯＳシステムにおいて、前記監視装置は、１以上の前記精算装置を指定可能に画面に表示する表示手段と、前記画面を介して前記精算装置に複数の工程を経て完了する精算業務処理を実行させる実行指示を受け付ける指示受付手段と、前記指示受付手段が受け付けた前記実行指示に基づいて、１以上の前記精算装置における前記精算業務処理の実行を制御する制御手段とを備え、前記精算装置における前記精算業務処理の前記工程単位の進行状況を、夫々の精算装置毎に表示可能である。
【図面の簡単な説明】
【０００７】
本発明の一実施形態によるＰＯＳシステム１の構成図の一例である。

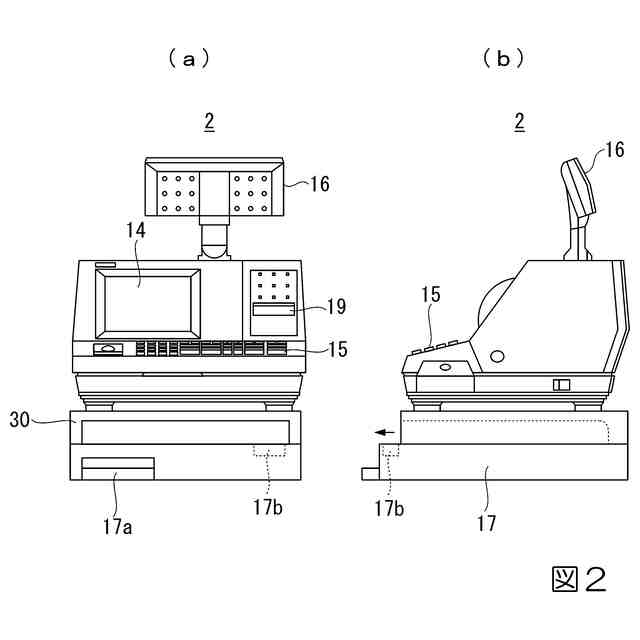

ＰＯＳシステム１に含まれるＰＯＳレジスタ２の外観正面図及び側面図の一例である。

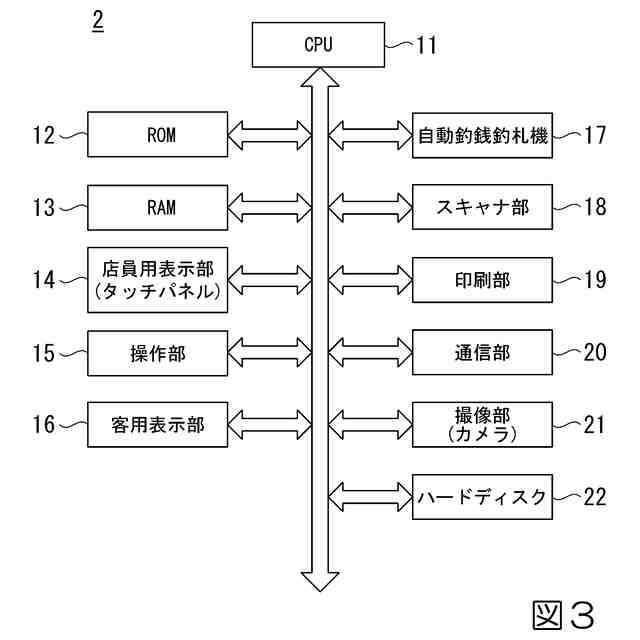

ＰＯＳレジスタ２の電気回路の構成を示すブロック図の一例である。

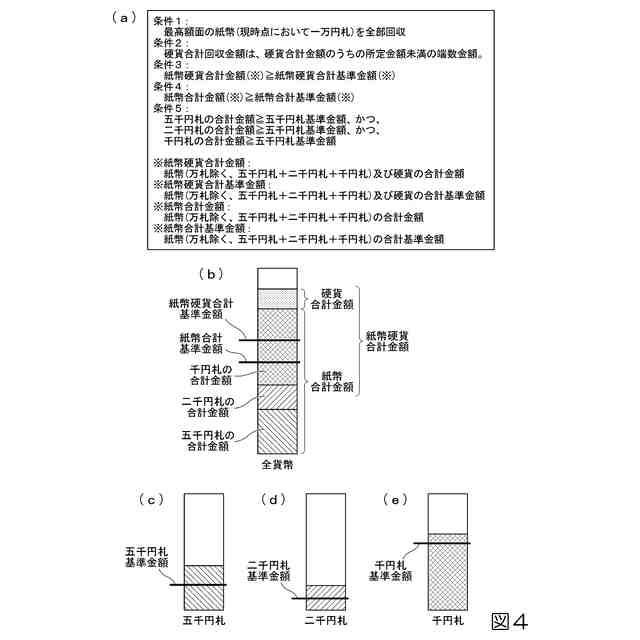

閉店処理に関する説明図である。

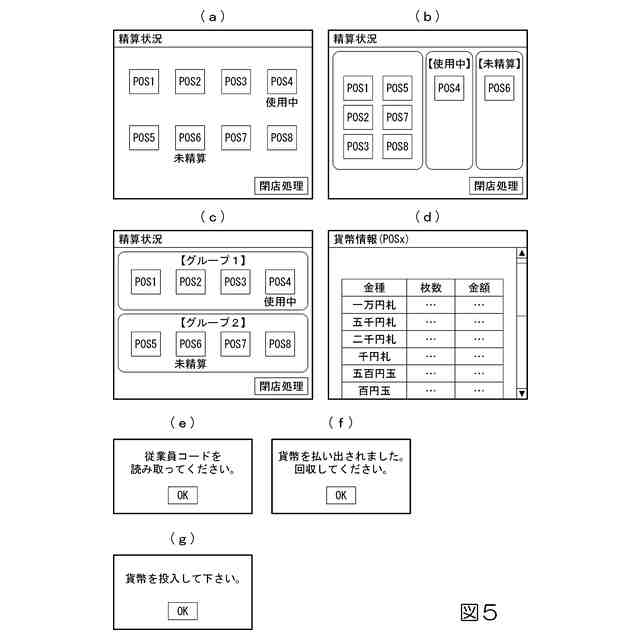

表示画面の一例である。
ＰＯＳシステム１の閉店処理の動作例を示すフローチャートである。

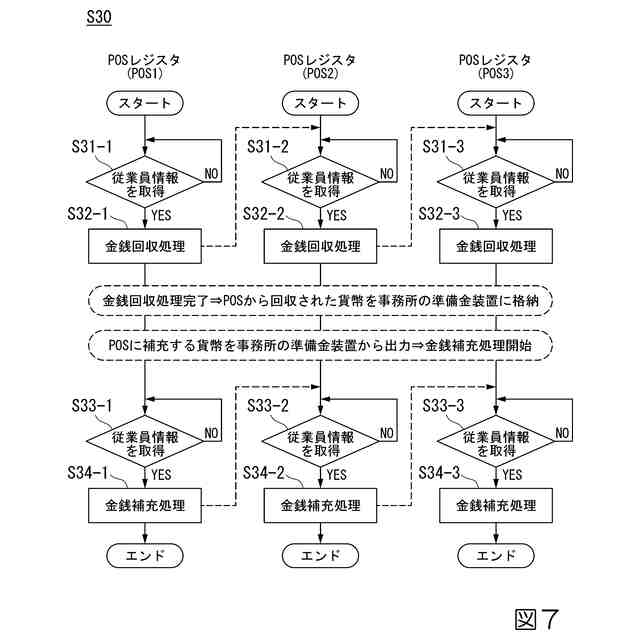

ＰＯＳレジスタ２における閉店処理の動作例（第１態様としての動作例）を示すフローチャートである。
ＰＯＳレジスタ２における閉店処理の動作を説明するための説明図である。

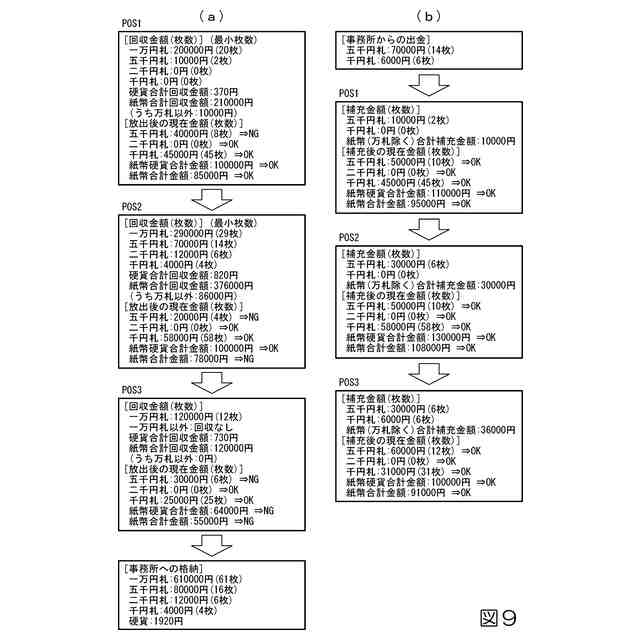

ＰＯＳレジスタ２における閉店処理の動作（第１態様としての動作例）を説明するための説明図である。
ＰＯＳレジスタ２における閉店処理の動作例（第２態様としての動作例）を示すフローチャートである。
ＰＯＳレジスタ２における閉店処理の動作（第２態様としての動作例）を説明するための説明図である。
ＰＯＳレジスタ２における閉店処理の動作例（第３態様としての動作例）を示すフローチャートである。
ＰＯＳレジスタ２における閉店処理の動作（第３態様としての動作例）を説明するための説明図である。
ＰＯＳレジスタ２における閉店処理の動作（第４態様としての動作例）を説明するための説明図である。
監視装置３に表示される画面例である。
監視装置３に表示される画面例である。
監視装置３に表示される画面例である。
表示内容および印刷内容を説明する説明図である。
精算業務処理の動作を示すフローチャートである。
【発明を実施するための形態】
【０００８】

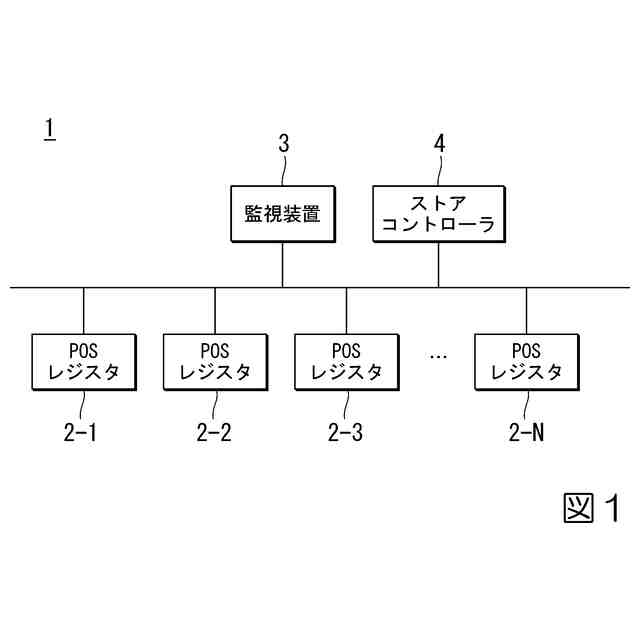

以下、本発明の一実施形態を、図面を参照して説明する。図１は、本発明の一実施形態によるＰＯＳシステム１の構成図の一例である。ＰＯＳシステム１は、図１に示すように、Ｎ台のＰＯＳレジスタ２－１、ＰＯＳレジスタ２－２、…、ＰＯＳレジスタ２－Ｎ、監視装置（管理装置とも称する）３を含んで構成される。各装置は、ＬＡＮ（ＬｏｃａｌＡｒｅａＮｅｔｗｏｒｋ）を介して接続されている。また、当該ＬＡＮ上には、上記に加えて、ストアコントローラ４も接続されている。ＰＯＳレジスタ２－１、ＰＯＳレジスタ２－２、…、ＰＯＳレジスタ２－Ｎの夫々を特に区別しない場合にはＰＯＳレジスタ２と総称する。
【０００９】
ＰＯＳレジスタ２は、主に、購入される商品の登録を行う登録処理と、主に、登録された商品の代金決済を行う精算処理（会計処理、決済処理とも称する）とを実行するための装置である。即ち、ＰＯＳレジスタ２は、主に登録処理を行う登録装置の機能と主に精算処理を行う精算装置の機能とを兼ね備えた装置である。
【００１０】
監視装置３（例えば、パーソナルコンピュータ）は、例えば、各ＰＯＳレジスタ２の動作状況を監視する。例えば、監視装置３は、夫々のＰＯＳレジスタ２が精算処理中であるか否かや、夫々のＰＯＳレジスタ２において未精算取引（精算処理が未完了である取引）が存在するか否かなどを監視する。監視装置３の詳細は後述する。
（【００１１】以降は省略されています）
