公開番号2025104116
公報種別公開特許公報(A)
公開日2025-07-09
出願番号2023221977
出願日2023-12-27
発明の名称フレア形成装置及びフレア形成工具
出願人株式会社マキタ
代理人弁理士法人勇智国際特許事務所
主分類B21D 41/02 20060101AFI20250702BHJP(本質的には材料の除去が行なわれない機械的金属加工;金属の打抜き)
要約【課題】フレア形成装置におけるコーンの支持構造に関する改善を提供する。
【解決手段】フレア形成装置は、メインシャフトと、コーンと、単一の(1つのみの)ラジアルベアリングとを備える。メインシャフトは、フレア形成装置の前後方向を規定する第1の軸周りに回転しながら第1の軸に沿って移動するように構成されている。コーンは、メインシャフトの前端部に、第1の軸に対して偏心した第2の軸周りに回転可能に支持され、パイプの端部にフレアを形成するように構成されている。ラジアルベアリングは、コーンの周囲に嵌め込まれている。コーンは、少なくともスラスト荷重をコーンの後端部で受けるように構成されている。
【選択図】図4
特許請求の範囲【請求項１】
フレア形成装置であって、
前記フレア形成装置の前後方向を規定する第１の軸周りに回転しながら前記第１の軸に沿って移動するように構成されたメインシャフトと、
前記メインシャフトの前端部に、前記第１の軸に対して偏心した第２の軸周りに回転可能に支持され、パイプの端部にフレアを形成するように構成されたコーンと、
前記コーンの周囲に嵌め込まれた単一のラジアルベアリングとを備え、
前記コーンは、少なくともスラスト荷重を前記コーンの後端部で受けるように構成されていることを特徴とするフレア形成装置。
続きを表示（約 1,200 文字）【請求項２】
請求項１に記載のフレア形成装置であって、
前記コーンは、前記第２の軸を中心とする円の円周に沿って前記メインシャフトと線接触する接触部を介してスラスト荷重を受けるように構成されていることを特徴とするフレア形成装置。
【請求項３】
請求項２に記載のフレア形成装置であって、
前記メインシャフトの前記前端部は、前記第２の軸に沿って延びる支持孔を有し、
前記ラジアルベアリングは、前記支持孔に嵌め込まれており、
前記支持孔の底部は、前記第２の軸上に頂点を有し、前記コーンの前端から離れるにつれて径が小さくなる第１円錐面によって規定されており、
前記接触部は、前記第１円錐面と線接触するように構成されていることを特徴とするフレア形成装置。
【請求項４】
請求項３に記載のフレア形成装置であって、
前記接触部は、前記コーンと前記第１円錐面との間に配置され、前記スラスト荷重を受けるボールであることを特徴とするフレア形成装置。
【請求項５】
請求項４に記載のフレア形成装置であって、
前記ボールは、前記第１円錐面と、前記第２の軸上に頂点を有し、前記コーンの前記前端に近づくにつれて径が小さくなる第２円錐面との間に配置されており、
前記第２円錐面は、前記コーンの後端に形成された孔を規定する面であることを特徴とするフレア形成装置。
【請求項６】
請求項４又は５に記載のフレア形成装置であって、
前記コーンと前記メインシャフトとに係合することで、前記コーンが前記支持孔から外れるのを防止するように構成された抜け止め部材を更に備え、
前記抜け止め部材は、前記ラジアルベアリングと前記ボールとの間で前記コーン部の外周に形成された環状溝に係合していることを特徴とするフレア形成装置。
【請求項７】
請求項６に記載のフレア形成装置であって、
前記抜け止め部材は、ピンであることを特徴とするフレア形成装置。
【請求項８】
請求項７に記載のフレア形成装置であって、
前記メインシャフトの前記前端部の周囲に装着された弾性部材を更に備え、
前記ピンは、前記メインシャフトの前記前端部に形成された貫通孔に挿入されており、
前記弾性部材は、前記貫通孔を外部から覆うことを特徴とするフレア形成装置。
【請求項９】
請求項１～８の何れか１つに記載のフレア形成装置であって、
前記ラジアルベアリングは、ボールベアリングであることを特徴とするフレア形成装置。
【請求項１０】
請求項１～９の何れか１つに記載のフレア形成装置であって、
前記フレア形成装置は、最終出力シャフトを回転駆動するように構成された電動工具に選択的に取り付け可能なアタッチメントとして構成されていることを特徴とするフレア形成装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、フレア形成装置、及び、フレア形成装置を備えたフレア形成工具に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
フレア形成装置は、パイプ（チューブ）の端部にフレア（円錐形に拡張された部分）を形成するための手動式又は電動式の装置である。一般的なフレア形成装置は、駆動軸周りに回転しながら駆動軸に沿って移動可能なメインシャフトと、メインシャフトの前端部に、駆動軸に対して偏心した軸周りに回転可能に支持されたコーンとを備えている。コーンは、軸周りに回転しながらメインシャフトと共に前進することで、パイプの端部を徐々に押し広げ、パイプの端部にフレアを形成する。例えば、特許文献１に開示されている電動式のフレア形成装置では、コーンは、メインシャフトの前端部において、コーンの周囲に配置されたコーンベアリングによって、回転可能に支持されている。
【先行技術文献】
【特許文献】
【０００３】
特表２０２２－５２８０９２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
パイプの端部にフレアを形成するときには、コーンには、スラスト荷重（軸方向の荷重）がかかる。上述のフレア形成装置のコーンベアリングは、このスラスト荷重を十分に受けることができない。
【０００５】
本開示は、フレア形成装置におけるコーンの支持構造に関する改善を提供することを、非限定的な１つの目的とする。
【課題を解決するための手段】
【０００６】
本開示の非限定的な１つの態様によれば、メインシャフトと、コーンと、単一の（１つのみの）ラジアルベアリングとを備えたフレア形成装置が提供される。メインシャフトは、フレア形成装置の前後方向を規定する第１の軸周りに回転しながら第１の軸に沿って移動するように構成されている。コーンは、メインシャフトの前端部に、第１の軸に対して偏心した第２の軸周りに回転可能に支持され、パイプの端部にフレアを形成するように構成されている。ラジアルベアリングは、コーンの周囲に嵌め込まれている。コーンは、少なくともスラスト荷重をコーンの後端部で受けるように構成されている。
【０００７】
本態様のフレア形成装置では、コーンがパイプの端部に押し付けられ、フレアを形成するときのスラスト荷重を、コーンが後端部で受けることができる。これにより、コーンの周囲のラジアルベアリングにスラスト荷重がかかるのを抑制し、コーンの回転支持を安定化させることができる。また、コーンの周囲には、ラジアル荷重を受けるラジアルベアリングが１つのみ配置されている。よって、ラジアルベアリングが２つ配置される場合に比べ、コーンの全長を短くすることができる。
【０００８】
本開示の非限定的な別の１つの態様によれば、工具ハウジングと、上記態様に記載のフレア形成装置と、モータとを備えた電動式のフレア形成工具が提供される。フレア形成装置は、工具ハウジングに収容されている。モータは、工具ハウジングに収容されている。モータは、フレア形成装置のメインシャフトに動作可能に連結され、メインシャフトを回転するように構成されている。
【０００９】
本態様によれば、モータによってメインシャフトが駆動される、使用性に優れた電動式のフレア形成工具が実現される。
【図面の簡単な説明】
【００１０】
第１実施形態のフレア形成工具の全体構成を示す模式図である。

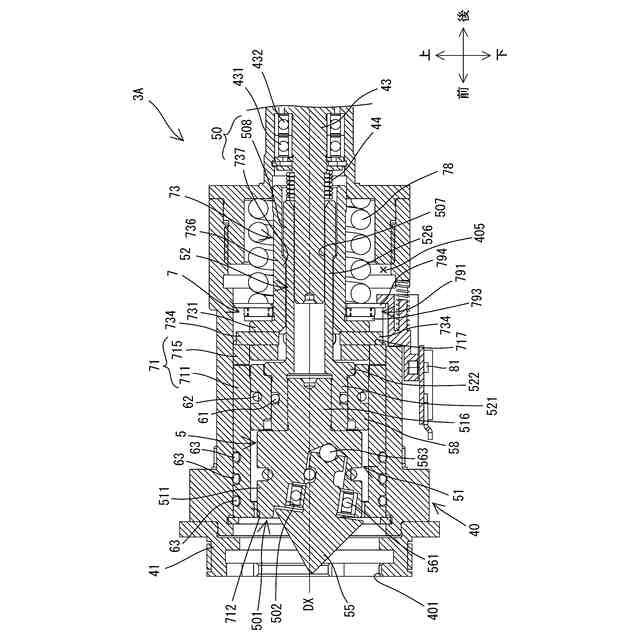

図１の部分拡大図であって、メインシャフトが初期位置にあるときのフレア形成装置及び検出装置の断面図である。

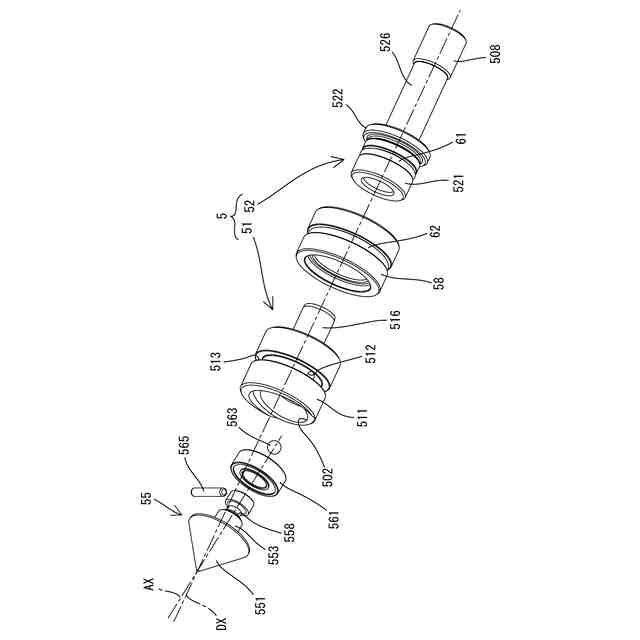

メインシャフト及びコーンの分解斜視図である。

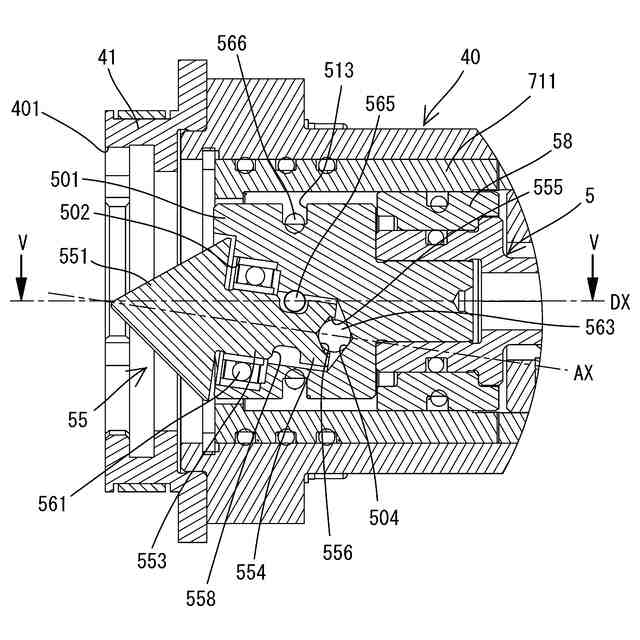

図２の部分拡大図であって、コーンの支持構造の説明図である。

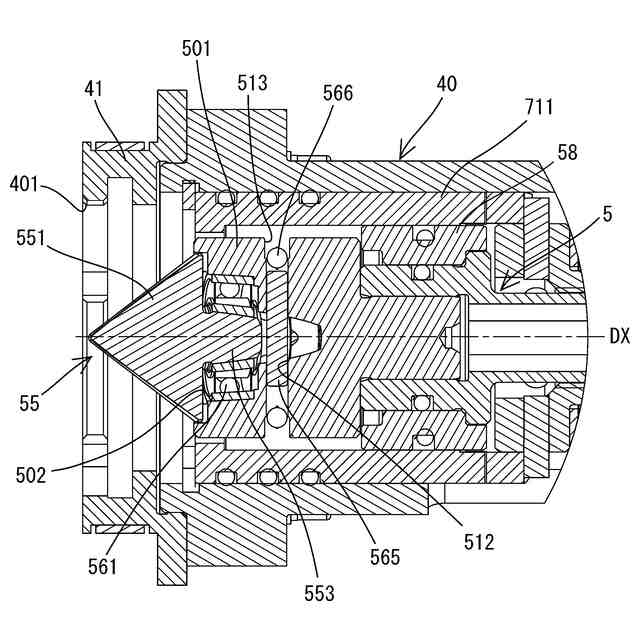

図４のＶ－Ｖ線における断面図である。

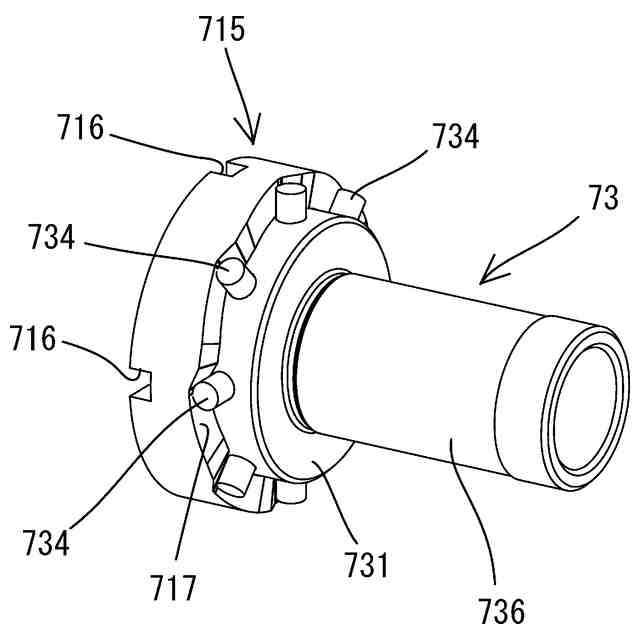

固定スリーブの第２スリーブと可動フランジの斜視図である。

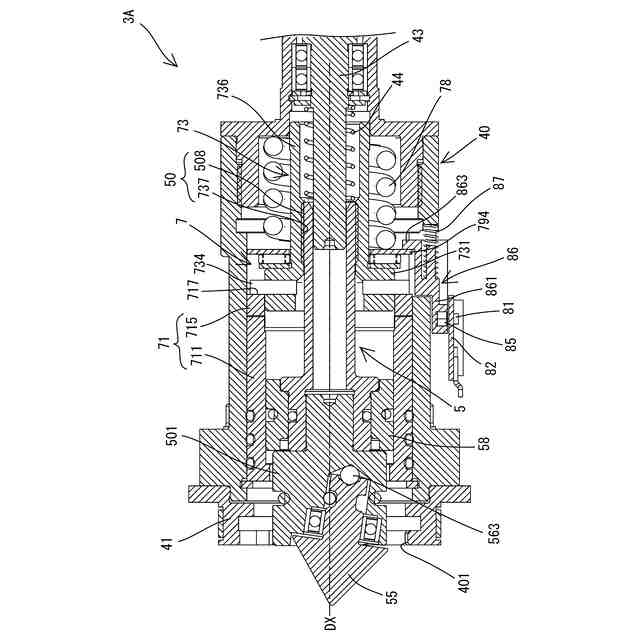

メインシャフトが前進阻害位置にあり、クラッチ機構が接続状態にあるときのフレア形成装置及び検出装置の断面図である。

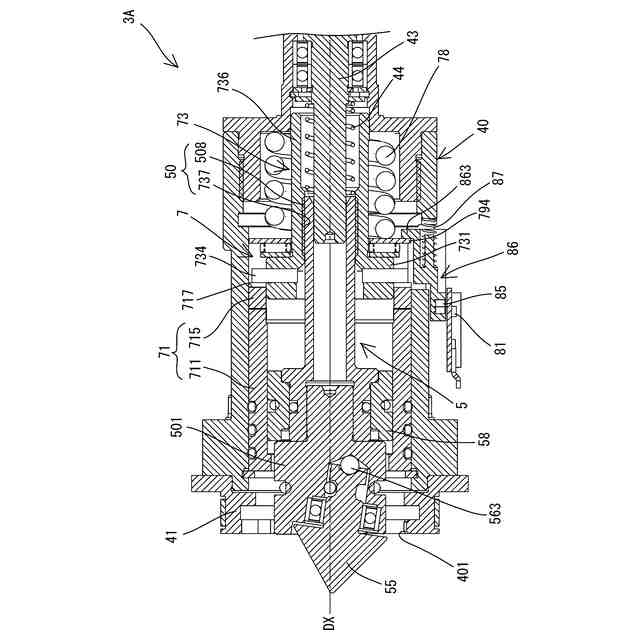

メインシャフトが前進阻害位置にあり、クラッチ機構が遮断状態にあるときのフレア形成装置及び検出装置の断面図である。

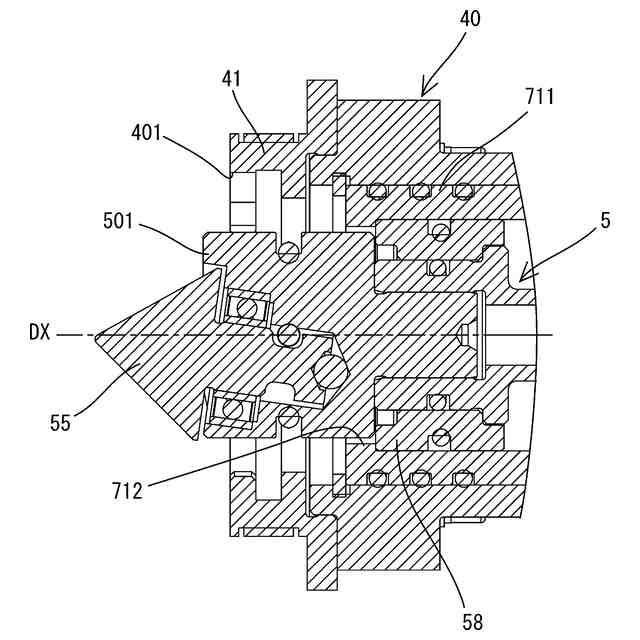

メインシャフトが最前方位置にあるときのフレア形成装置の部分断面図である。
操作部の一例の説明図である。
操作部の別の一例の説明図である。
モータ駆動処理のフローチャートである。
第２実施形態のフレア形成工具の全体構成を示す断面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
