公開番号2025103989
公報種別公開特許公報(A)
公開日2025-07-09
出願番号2023221781
出願日2023-12-27
発明の名称電気機器およびケース
出願人株式会社マキタ
代理人弁理士法人快友国際特許事務所
主分類H02J 7/00 20060101AFI20250702BHJP(電力の発電,変換,配電)
要約【課題】ユーザの利便性を高めることができる技術を提供する。
【解決手段】電気機器は、第1トレイユニットと、第2トレイユニットと、前記第1トレイユニットと前記第2トレイユニットのいずれか一方を選択的に取り付け可能なトレイユニット取付部を備える本体ケースと、を備えている。前記第1トレイユニットは、複数の第1バッテリ取付部を備えている。前記第2トレイユニットは、複数の第2バッテリ取付部を備えている。前記複数の第2バッテリ取付部の配置が前記複数の第1バッテリ取付部の配置と異なる、または、前記複数の第2バッテリ取付部の個数が前記複数の第1バッテリ取付部の個数と異なる、または、第2バッテリを取り付ける前記第2バッテリ取付部の取付構造が、第1バッテリを取り付ける前記第1バッテリ取付部の取付構造と異なる。
【選択図】図3
特許請求の範囲【請求項１】
第１トレイユニットと、
第２トレイユニットと、
前記第１トレイユニットと前記第２トレイユニットのいずれか一方を選択的に取り付け可能なトレイユニット取付部を備える本体ケースと、を備えており、
前記第１トレイユニットは、
複数の第１バッテリ取付部であって、前記複数の第１バッテリ取付部のそれぞれには第１バッテリが取り付け可能である、前記複数の第１バッテリ取付部と、
前記第１バッテリが前記第１バッテリ取付部に取り付けられているときに前記第１バッテリに電気的に接続される第１バッテリ端子と、
前記トレイユニット取付部に取り付けられる第１ケース取付部と、を備えており、
前記第２トレイユニットは、
複数の第２バッテリ取付部であって、前記複数の第２バッテリ取付部のそれぞれには第２バッテリが取り付け可能である、前記複数の第２バッテリ取付部と、
前記第２バッテリが前記第２バッテリ取付部に取り付けられているときに前記第２バッテリに電気的に接続される第２バッテリ端子と、
前記トレイユニット取付部に取り付けられる第２ケース取付部と、を備えており、
前記複数の第２バッテリ取付部の配置が前記複数の第１バッテリ取付部の配置と異なる、または、前記複数の第２バッテリ取付部の個数が前記複数の第１バッテリ取付部の個数と異なる、または、前記第２バッテリを取り付ける前記第２バッテリ取付部の取付構造が、前記第１バッテリを取り付ける前記第１バッテリ取付部の取付構造と異なる、電気機器。
続きを表示（約 1,300 文字）【請求項２】
前記トレイユニット取付部を取り付ける前記第１ケース取付部の取付構造は、前記トレイユニット取付部を取り付ける前記第２ケース取付部の取付構造と同一である、請求項１に記載の電気機器。
【請求項３】
前記第１バッテリを取り付ける前記第１バッテリ取付部の前記取付構造は、前記第２バッテリを取り付ける前記第２バッテリ取付部の前記取付構造と同一である、請求項１または２に記載の電気機器。
【請求項４】
前記第１トレイユニットに取り付けられる制御基板をさらに備えている、請求項１から３のいずれか一項に記載の電気機器。
【請求項５】
前記制御基板は、前記第２トレイユニットに取り付け可能である、請求項４に記載の電気機器。
【請求項６】
前記第１トレイユニットは、締結具を介して前記トレイユニット取付部に取り付けられ、
前記締結具は、前記本体ケースの外部から前記第１トレイユニットに取り付けられる、請求項１から５のいずれか一項に記載の電気機器。
【請求項７】
前記本体ケースは、前記第１トレイユニットと前記第２トレイユニットを収容する収容空間を有している、請求項１から６のいずれか一項に記載の電気機器。
【請求項８】
前記第１トレイユニットは、少なくとも１個の第１バッテリ取付ユニットを備えており、
前記第１バッテリ取付ユニットは、２個以上の前記第１バッテリ取付部を備えており、
前記第２トレイユニットは、少なくとも１個の第２バッテリ取付ユニットを備えており、
前記第２バッテリ取付ユニットは、２個以上の前記第２バッテリ取付部を備えており、
前記２個以上の前記第２バッテリ取付部の個数は、前記２個以上の前記第１バッテリ取付部の個数と同一であり、
前記少なくとも１個の第２バッテリ取付ユニットの個数は、前記少なくとも１個の第１バッテリ取付ユニットの個数と異なる、請求項１から７のいずれか一項に記載の電気機器。
【請求項９】
前記少なくとも１個の第１バッテリ取付ユニットは、一列に並ぶ複数の前記第１バッテリ取付ユニットを備えており、
前記少なくとも１個の第２バッテリ取付ユニットは、一列に並ぶ複数の前記第２バッテリ取付ユニットを備えており、
互いに隣り合う２個の前記第１バッテリ取付ユニットでは、前記２個の第１バッテリ取付ユニットのそれぞれにおける前記２個以上の前記第１バッテリ取付部は、同一の方向を向いており、
互いに隣り合う２個の前記第２バッテリ取付ユニットでは、前記２個の第２バッテリ取付ユニットの一方の前記２個以上の前記第２バッテリ取付部が向く方向は、前記２個の第２バッテリ取付ユニットの他方の前記２個以上の前記第２バッテリ取付部が向く方向と異なる、請求項８に記載の電気機器。
【請求項１０】
前記第１トレイユニットは、前記第１バッテリの状態を表示する第１表示部を備えている、請求項１から９のいずれか一項に記載の電気機器。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本明細書で開示する技術は、電気機器およびケース関する。
続きを表示（約 3,500 文字）【背景技術】
【０００２】
特許文献１には、電気機器が開示されている。電気機器は、第１トレイユニットと、第１トレイユニットを取り付け可能なトレイユニット取付部を備えるケースと、を備えている。第１トレイユニットは、複数の第１バッテリ取付部を備えている。複数の第１バッテリ取付部のそれぞれには、第１バッテリが取り付け可能である。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－６２８０８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記の技術では、第１バッテリ取付部に取り付けることができないバッテリでは、前記バッテリを取り付けることができる別の電気機器を用意する必要がある。このため、ユーザの利便性を高めることが望まれている。本明細書では、ユーザの利便性を高めることができる技術を提供する。
【課題を解決するための手段】
【０００５】
本明細書は、電気機器を開示する。電気機器は、第１トレイユニットと、第２トレイユニットと、前記第１トレイユニットと前記第２トレイユニットのいずれか一方を選択的に取り付け可能なトレイユニット取付部を備える本体ケースと、を備えている。前記第１トレイユニットは、複数の第１バッテリ取付部であって、前記複数の第１バッテリ取付部のそれぞれには第１バッテリが取り付け可能である、前記複数の第１バッテリ取付部と、前記第１バッテリが前記第１バッテリ取付部に取り付けられているときに前記第１バッテリに電気的に接続される第１バッテリ端子と、前記トレイユニット取付部に取り付けられる第１ケース取付部と、を備えている。前記第２トレイユニットは、複数の第２バッテリ取付部であって、前記複数の第２バッテリ取付部のそれぞれには第２バッテリが取り付け可能である、前記複数の第２バッテリ取付部と、前記第２バッテリが前記第２バッテリ取付部に取り付けられているときに前記第２バッテリに電気的に接続される第２バッテリ端子と、前記トレイユニット取付部に取り付けられる第２ケース取付部と、を備えている。前記複数の第２バッテリ取付部の配置が前記複数の第１バッテリ取付部の配置と異なる、または、前記複数の第２バッテリ取付部の個数が前記複数の第１バッテリ取付部の個数と異なる、または、前記第２バッテリを取り付ける前記第２バッテリ取付部の取付構造が、前記第１バッテリを取り付ける前記第１バッテリ取付部の取付構造と異なる。
【０００６】
上記の構成によれば、第１バッテリは、第１トレイユニットの第１バッテリ取付部に取り付けられる。また、第２バッテリは、第２トレイユニットの第２バッテリ取付部に取り付けられる。このため、第１トレイユニットと第２トレイユニットを交換することにより、１個の電気機器で第１バッテリと第２バッテリの両方を使用することができる。これにより、ユーザの利便性を高めることができる。
【０００７】
また、本明細書は、ケースを開示する。ケースは、第１トレイユニットと、第２トレイユニットと、前記第１トレイユニットと前記第２トレイユニットのいずれか一方を選択的に取り付け可能なトレイユニット取付部を備えるケースと、を備えている。前記第１トレイユニットは、複数の第１バッテリ取付部であって、前記複数の第１バッテリ取付部のそれぞれには第１バッテリが取り付け可能である、前記複数の第１バッテリ取付部と、前記トレイユニット取付部に取り付けられる第１ケース取付部と、を備えている。前記第２トレイユニットは、複数の第２バッテリ取付部であって、前記複数の第２バッテリ取付部のそれぞれには第２バッテリが取り付け可能である、前記複数の第２バッテリ取付部と、前記トレイユニット取付部に取り付けられる第２ケース取付部と、を備えている。前記ケースは、前記第１バッテリと前記第２バッテリを収容可能である。前記複数の第２バッテリ取付部の配置が前記複数の第１バッテリ取付部の配置と異なる、または、前記複数の第２バッテリ取付部の個数が前記複数の第１バッテリ取付部の個数と異なる、または、前記第２バッテリを取り付ける前記第２バッテリ取付部の取付構造が、前記第１バッテリを取り付ける前記第１バッテリ取付部の取付構造と異なる。
【０００８】
上記の構成によれば、第１バッテリは、第１トレイユニットの第１バッテリ取付部に取り付けられる。また、第２バッテリは、第２トレイユニットの第２バッテリ取付部に取り付けられる。このため、第１トレイユニットと第２トレイユニットを交換することにより、１個のケースで第１バッテリと第２バッテリの両方を使用することができる。これにより、ユーザの利便性を高めることができる。
【図面の簡単な説明】
【０００９】

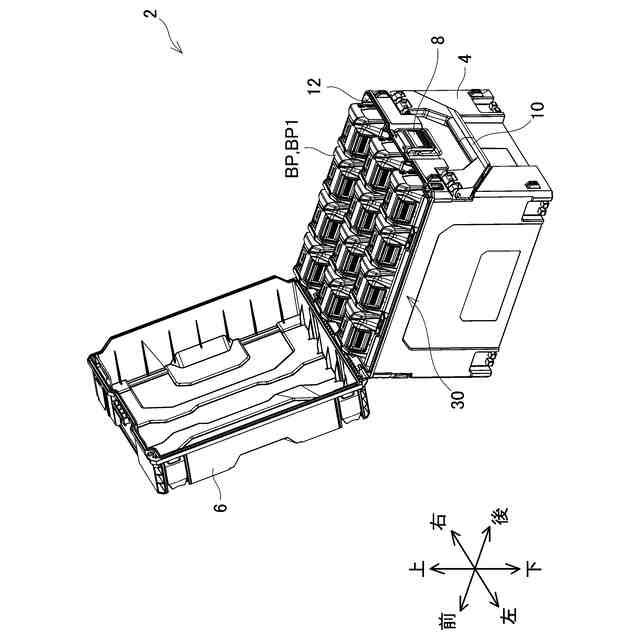

第１実施例の電気機器２において、蓋６が開いた状態の斜視図である。

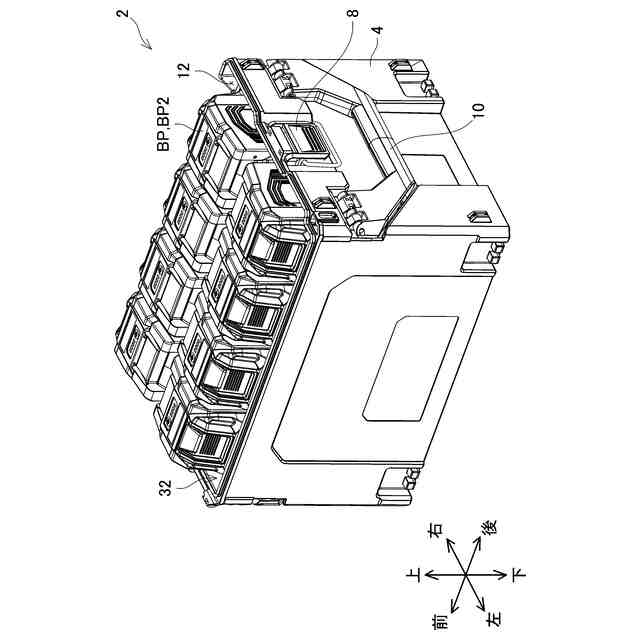

第１実施例の電気機器２において、蓋６が取り外された状態の斜視図である。

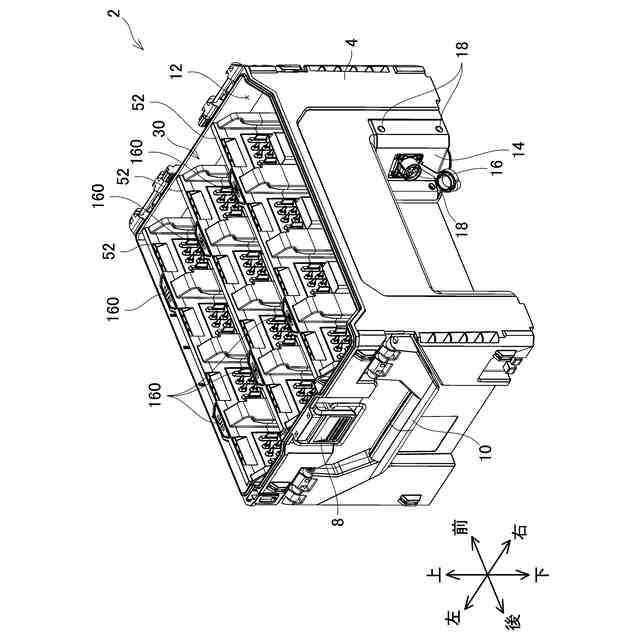

第１実施例の電気機器２において、蓋６が取り外されている状態であり、バッテリパックＢＰがない状態での斜視図である。

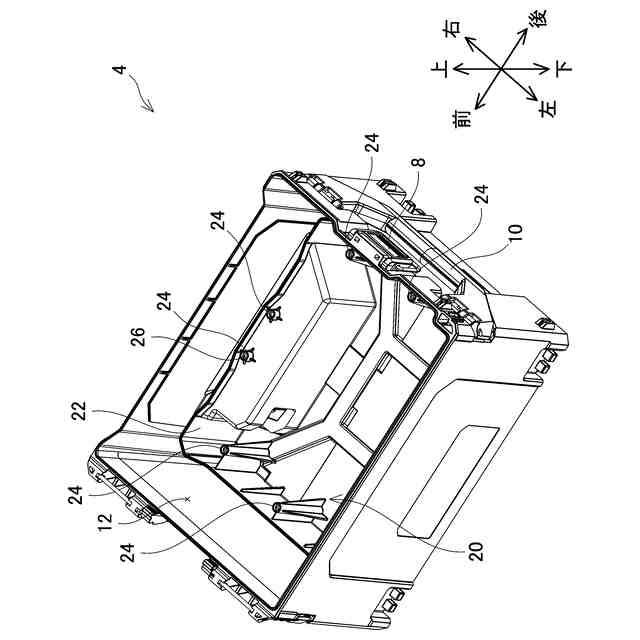

第１実施例の本体ケース４の斜視図である。

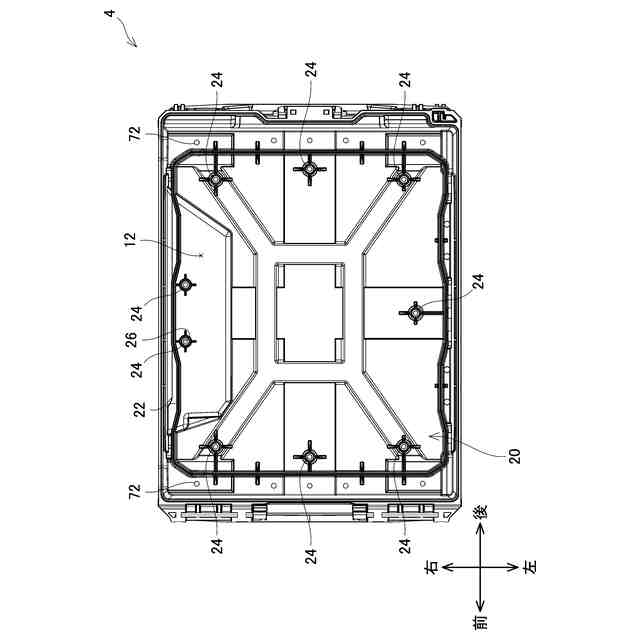

第１実施例の本体ケース４の上面図である。

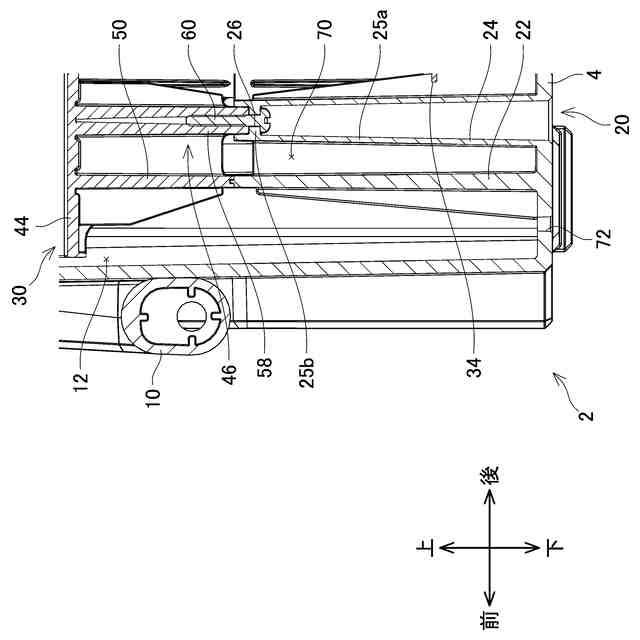

第１実施例の電気機器２の前方下部の拡大断面図である。

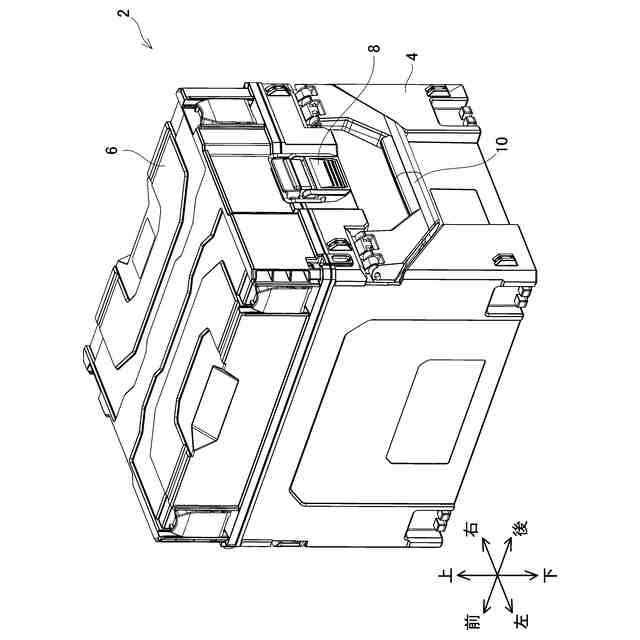

第１実施例の電気機器２において、蓋６が閉じた状態の斜視図である。

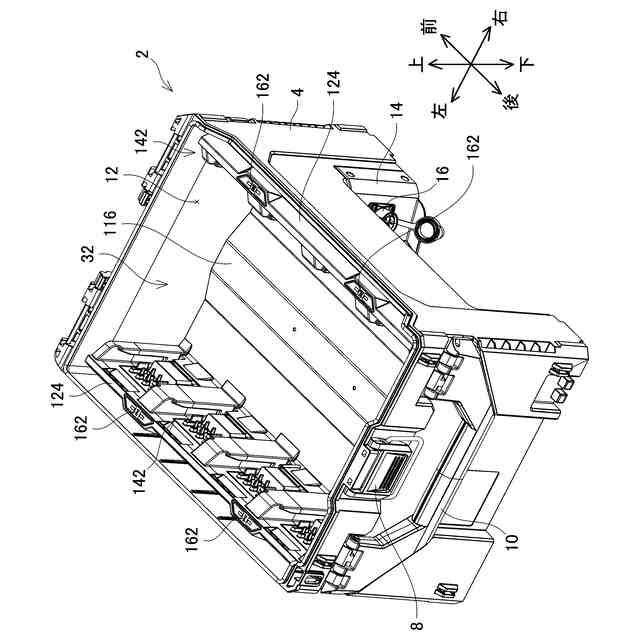

第１実施例の電気機器２において、蓋６が取り外されている状態であり、バッテリパックＢＰがない状態での斜視図である。
第１実施例の第１トレイユニット３０と制御基板３４の斜視図である。

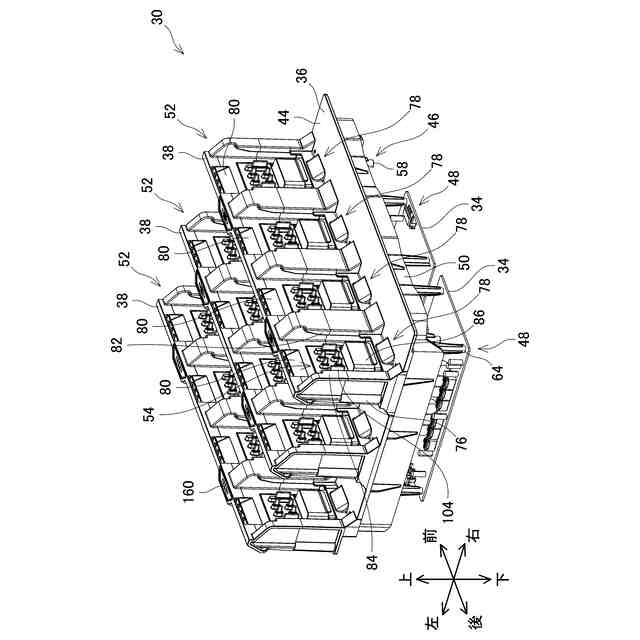

第１実施例の第１トレイユニット３０の斜視図である。
第１実施例の第１トレイユニット３０と第２トレイユニット３２の下面図である。
第１実施例の本体ケース４と第１トレイユニット３０の分解斜視図である。
第１実施例の第１トレイユニット３０と制御基板３４の斜視図である。
第１実施例の電気機器２の左方上部の拡大断面図である。
第１実施例の第１バッテリパックＢＰ１の斜視図である。
第１実施例の第２トレイユニット３２と制御基板３４の斜視図である。
第１実施例の第２トレイユニット３２の斜視図である。
第１実施例の第２トレイユニット３２と制御基板３４の斜視図である。
第１実施例の電気機器２の左方上部の拡大断面図である。
第１実施例の第２バッテリパックＢＰ２の斜視図である。
第１実施例の電気機器２において、第３バッテリパックＢＰ３がアダプタ１５２を介して第２バッテリ取付部１４２に取り付けられている状態の斜視図である。
第１実施例の電気機器２の第１バッテリ状態表示部１６０近傍の上面図である。
第１実施例の前バッテリ端子基板１７４と後バッテリ端子基板１７６とレンズ部材１８４の側面図である。
第１実施例のレンズ部材１８４の斜視図である。
第１実施例の電気機器２のレンズ部材１８４近傍の拡大断面図である。
第１実施例のレンズ部材１８４と第２係合リブ２５２の断面図である。
第１実施例のレンズ部材１８４と第２係合リブ２５２の断面図である。
第１実施例の前バッテリ端子基板１７４とレンズ部材１８４において、前発光素子２５８近傍の側面図である。
第１実施例の後バッテリ端子基板１７６とレンズ部材１８４において、後発光素子２６０近傍の側面図である。
第２実施例の電気機器２において、本体ケース４に工具３６０が収容されている状態の斜視図である。
第３実施例の電気機器２において、蓋６が取り外された状態の斜視図である。
【発明を実施するための形態】
【００１０】
本発明の代表的かつ非限定的な具体例について、図面を参照して以下に詳細に説明する。この詳細な説明は、本発明の好ましい例を実施するための詳細を当業者に示すことを単純に意図しており、本発明の範囲を限定することを意図したものではない。また、開示された追加的な特徴ならびに発明は、さらに改善された電気機器およびケース、その製造方法及び使用方法を提供するために、他の特徴や発明とは別に、又は共に用いることができる。
（【００１１】以降は省略されています）
