特許ウォッチ

公開番号2025104384
公報種別公開特許公報(A)
公開日2025-07-10
出願番号2023222111
出願日2023-12-28
発明の名称靴底用ゴム組成物
出願人美津濃株式会社
代理人弁理士法人前田特許事務所
主分類C08L 15/00 20060101AFI20250703BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】ウェットグリップ性とドライグリップ性と耐摩耗性に優れた靴底を得ることができる靴底用ゴム組成物を提供することを目的とする。
【解決手段】
靴底用ゴム組成物は、ガラス転移温度が-35℃以上である変性スチレン-ブタジエン共重合体ゴムを含むゴム成分と、シリカを含む充填剤とを含有し、ゴム成分の全体に対する変性スチレン-ブタジエン共重合体ゴムの含有量が70質量%以上である。
【選択図】なし
特許請求の範囲【請求項１】
ガラス転移温度が－３５℃以上である変性スチレン－ブタジエン共重合体ゴムを含むゴム成分と、
シリカを含む充填剤と
を含有する靴底用ゴム組成物であって、
前記ゴム成分の全体に対する前記変性スチレン－ブタジエン共重合体ゴムの含有量が７０質量％以上であることを特徴とする靴底用ゴム組成物。
続きを表示（約 330 文字）【請求項２】
シランカップリング剤を含有し、
前記シリカ１００質量部に対する前記シランカップリング剤の含有量が５質量部以上１０質量部以下であることを特徴とする請求項１に記載の靴底用ゴム組成物。
【請求項３】
前記ゴム成分１００質量部に対する前記シリカの含有量が４０質量部以上７０質量部以下あることを特徴とする請求項１または請求項２に記載の靴底用ゴム組成物。
【請求項４】
前記ゴム成分が、前記変性スチレン－ブタジエン共重合体ゴム以外のその他のゴムを含有し、
前記ゴム成分の全体に対する、前記その他のゴムの含有量が３０質量％以下であることを特徴とする請求項１または請求項２に記載の靴底用ゴム組成物。

発明の詳細な説明【技術分野】
【０００１】
本発明は、靴底に使用されるゴム組成物に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
スポーツシューズ等のシューズにおいては、歩行時や走行時のグリップ性や耐摩耗性を向上させるために、シューズのアウトソールに硬度が高い材料が使用されている。
【０００３】
このようなアウトソールの材料としては、例えば、ゴム成分（Ａ）、アルカリニトロベンゼン酸化法によるアルデヒド収率が１２質量％以上であるリグニン分解物（Ｂ）、及び老化防止剤（Ｃ）を含有するゴム組成物が提案されている。そして、このようなゴム組成物を使用することにより、路面の状態に関らず、グリップ力に優れた靴底用のゴム組成物を提供することができると記載されている（例えば、特許文献１参照）。
【０００４】
また、約３ｐｈｒ～９０ｐｈｒの天然ゴム成分と、約１０ｐｈｒ～約９０ｐｈｒのブロモブチルゴムと、約２ｐｈｒ～約６ｐｈｒのポリテルペン樹脂と、約０．１ｐｈｒ～約５ｐｈｒの硫黄硬化成分と、約１０ｐｈｒ～約６０ｐｈｒのシリカと、約１ｐｈｒ～約１０ｐｈｒの可塑剤とを含み、約０．４～約０．６５の湿潤摩擦係数を有するとともに、約０．７６～約０．９０の乾燥摩擦係数を有し、ＤＩＮ摩耗指数を向上させたゴム組成物が提案されている。そして、このようなゴム組成物を使用することにより、良好なトラクション及び耐久性を有する靴底用のゴム組成物を提供することができると記載されている（例えば、特許文献２参照）。
【先行技術文献】
【特許文献】
【０００５】
国際公開第２０２２／０６４９４９号
特開２０１９―１６６３１７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかし、上記特許文献１に記載のゴム組成物においては、ドライグリップ性やウェットグリップ性には優れるものの、耐摩耗性に関して、何ら検討がされておらず、上記特許文献２に記載のゴム組成物においては、耐摩耗性に関して言及があるものの、ＤＩＮ摩耗体積の値が大きく、耐摩耗性が不十分であるという問題があった。
【０００７】
そこで、本発明は、上述の問題に鑑みてなされたものであり、ウェットグリップ性とドライグリップ性と耐摩耗性に優れた靴底を得ることができる靴底用ゴム組成物を提供することを目的とする。
【課題を解決するための手段】
【０００８】
上記目的を達成するために、本発明の靴底用ゴム組成物は、ガラス転移温度が－３５℃以上である変性スチレン－ブタジエン共重合体ゴムを含むゴム成分と、シリカを含む充填剤とを含有する靴底用ゴム組成物であって、ゴム成分の全体に対する変性スチレン－ブタジエン共重合体ゴムの含有量が７０質量％以上であることを特徴とする。
【発明の効果】
【０００９】
本発明によれば、ウェットグリップ性とドライグリップ性と耐摩耗性に優れた靴底を得ることができる靴底用ゴム組成物を提供することができる。
【発明を実施するための形態】
【００１０】
以下に、本発明の好適な実施形態について説明する。

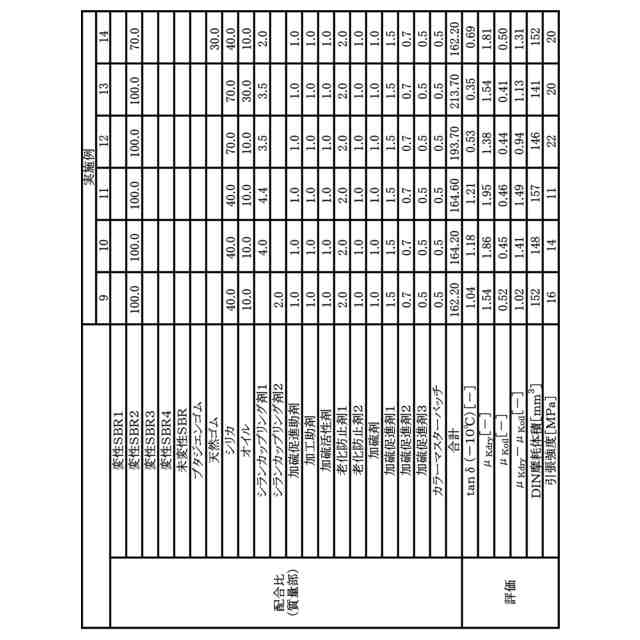

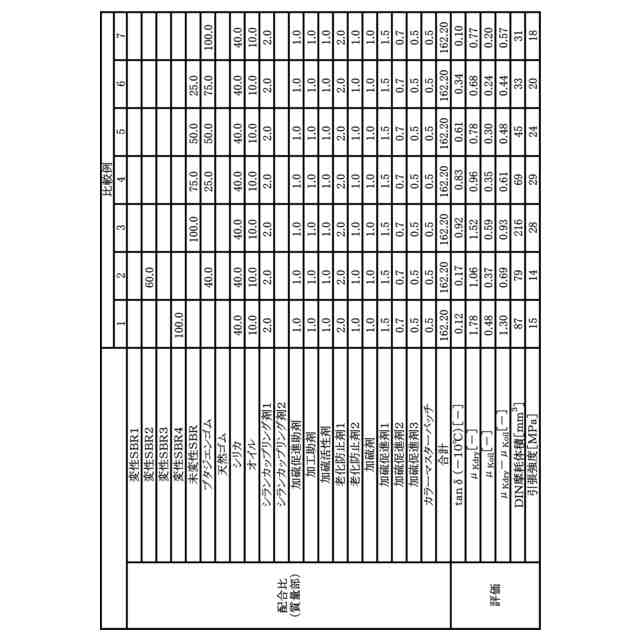

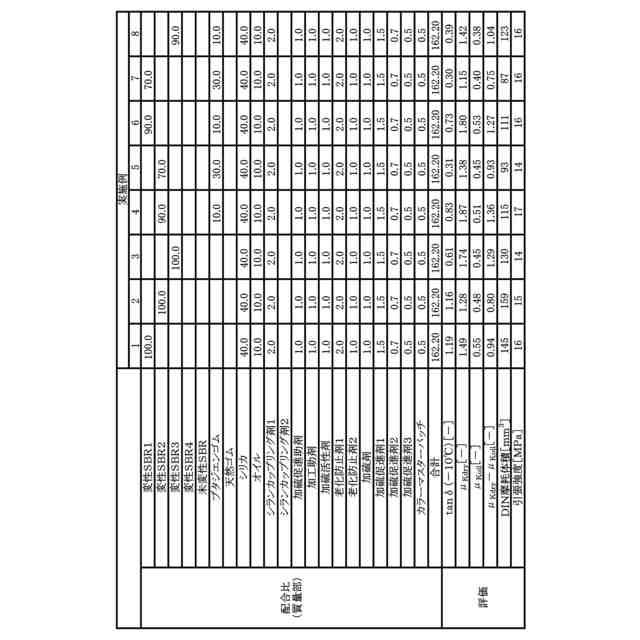

（【００１１】以降は省略されています）

関連特許
