公開番号2025106570
公報種別公開特許公報(A)
公開日2025-07-15
出願番号2025068100,2021157022
出願日2025-04-17,2021-02-02
発明の名称ペリクルフレーム、ペリクル、ペリクル付露光原版及び露光方法、並びに半導体装置又は液晶表示板の製造方法
出願人信越化学工業株式会社
代理人弁理士法人英明国際特許事務所
主分類G03F 1/64 20120101AFI20250708BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】フレーム由来の散乱光を防止し、フレーム表面に付着した異物を確実かつ容易に検出することができるペリクルフレーム、ペリクル、ペリクル付露光原版及び露光方法、並びに半導体装置又は液晶表示板の製造方法を提供することを目的とする。

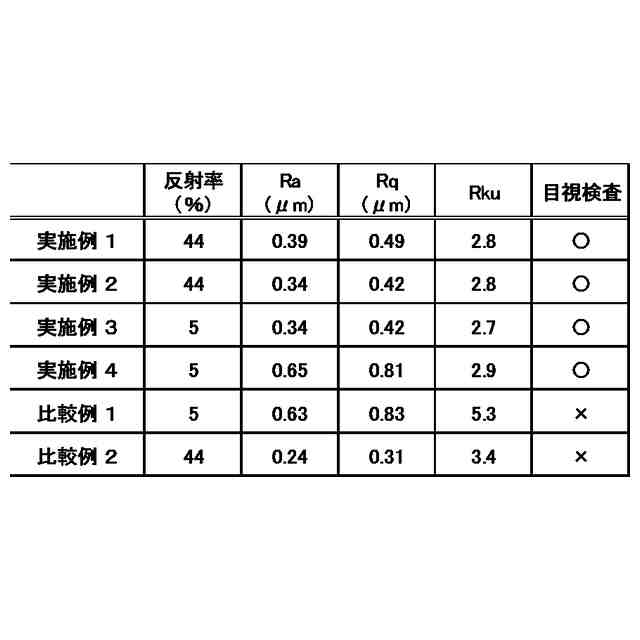

【解決手段】本発明は、ペリクル膜を設ける上端面とフォトマスクに面する下端面とを有する枠状のペリクルフレームであって、該ペリクルフレームの内側面には、粗さ曲線のクルトシス(Rku)が3.0以下である領域を有することを特徴とするペリクルフレーム、ペリクル、ペリクル付露光原版及び露光方法、並びに半導体装置又は液晶表示板の製造方法を提供する。

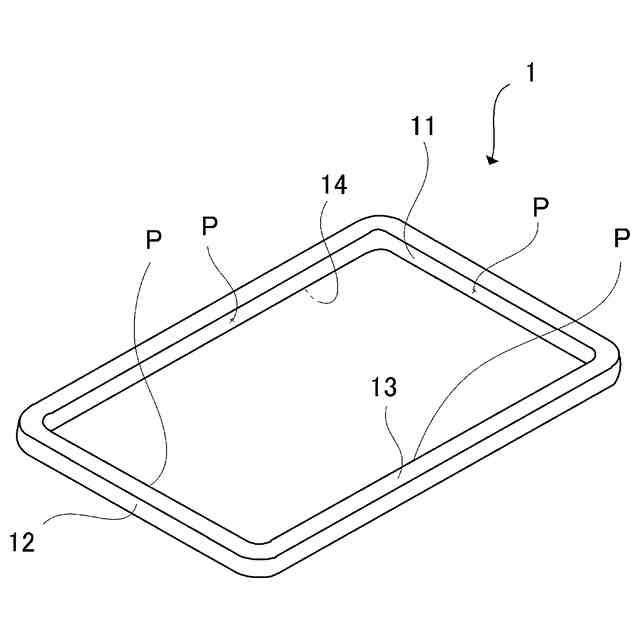

【選択図】図1
特許請求の範囲【請求項１】
ペリクル膜を設ける上端面とフォトマスクに面する下端面とを有する枠状のペリクルフレームであって、該ペリクルフレームの内側面には、粗さ曲線のクルトシス（Rku）が３．０以下である領域を有することを特徴とするペリクルフレーム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、リソグラフィ用フォトマスクにゴミ除けとして装着されるペリクルフレーム、ペリクル、ペリクル付露光原版及び露光方法、並びに半導体装置又は液晶表示板の製造方法に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
近年、ＬＳＩのデザインルールはサブクオーターミクロンへと微細化が進んでおり、それに伴って、露光光源の短波長化が進んでいる。すなわち、露光光源は水銀ランプによるｇ線（４３６ｎｍ）、ｉ線（３６５ｎｍ）から、ＫｒＦエキシマレーザー（２４８ｎｍ）、ＡｒＦエキシマレーザー（１９３ｎｍ）等に移行しており、さらには主波長１３．５ｎｍのＥＵＶ（ＥｘｔｒｅｍｅＵｌｔｒａＶｉｏｌｅｔ）光を使用するＥＵＶ露光が検討されている。
【０００３】
ＬＳＩ、超ＬＳＩ等の半導体製造又は液晶表示板の製造においては、半導体ウエハ又は液晶用原版に光を照射してパターンを作製するが、この場合に用いるリソグラフィ用フォトマスク及びレチクル（以下、総称して「露光原版」と記述する）にゴミが付着していると、このゴミが光を吸収したり、光を曲げてしまうために、転写したパターンが変形したり、エッジが粗雑なものとなるほか、下地が黒く汚れたりして、寸法、品質、外観等が損なわれるという問題があった。
【０００４】
これらの作業は、通常クリーンルームで行われているが、それでも露光原版を常に清浄に保つことは難しい。そこで、露光原版表面にゴミ除けとしてペリクルを貼り付けた後に露光をする方法が一般に採用されている。この場合、異物は露光原版の表面には直接付着せず、ペリクル上に付着するため、リソグラフィ時に焦点を露光原版のパターン上に合わせておけば、ペリクル上の異物は転写に無関係となる。
【０００５】

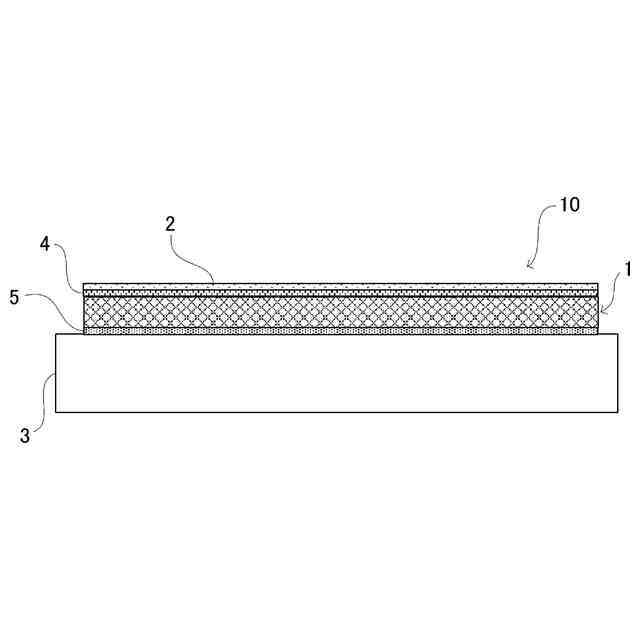

このペリクルの基本的な構成は、アルミニウムやチタン等からなるペリクルフレームの上端面に露光に使われる光に対し透過率が高いペリクル膜が張設されるとともに、下端面に気密用ガスケットが形成されているものである。気密用ガスケットは一般的に粘着剤層が用いられ、この粘着剤層の保護を目的とした保護シートが貼り付けられる。ペリクル膜は、露光に用いる光（水銀ランプによるｇ線（４３６ｎｍ）、ｉ線（３６５ｎｍ）、ＫｒＦエキシマレーザー（２４８ｎｍ）、ＡｒＦエキシマレーザー（１９３ｎｍ）等）を良く透過させるニトロセルロース、酢酸セルロース、フッ素系ポリマー等からなるが、ＥＵＶ露光用では、ペリクル膜として極薄シリコン膜や炭素膜が検討されている。
【０００６】
ペリクルは、露光原版に異物が付着しないよう保護することが目的であるため、ペリクルには非常に高い清浄度が求められる。そのため、ペリクルの製造工程において、出荷前にペリクル膜、ペリクルフレーム、粘着剤及び保護シートに異物が付着していないかの検査を行う必要がある。
【０００７】
通常、ペリクルフレームへの異物検査は暗室で集光をフレームに当て、異物からの散乱光を目視で検出する。あるいは、異物検査装置を用いて、Ｈｅ－Ｎｅレーザーや半導体レーザーをペリクルフレームに照射し、異物からの散乱光を半導体検出器（ＣＣＤ）等によって検出する。
【０００８】
特許文献１では、フレーム内面での検査光に対する反射率を低くすることで検査性を向上させることが提案されている。しかし、反射率を低減しても、フレーム表面に存在する凹部あるいは凸部が散乱光を発生させることがあり、検知した散乱光が異物由来なのか、フレーム由来なのか、判断することが難しいという問題があった。
【０００９】
また、ＥＵＶ露光は高真空下で行われるため、ＥＵＶ用ペリクルは大気圧から真空へ、および真空から大気圧へと圧力変化に晒される。この際、ペリクルフレームに設けられた通気部を通って空気の移動が発生する。ＥＵＶ用ペリクルでは、ＡｒＦ用ペリクルでは存在しなかった、ペリクル内部の空気の移動が生じるため、ペリクルフレーム表面に付着する異物が露光原版に落下するリスクが高い。そのため、ＥＵＶ用ペリクルでは、ＡｒＦ用ペリクルよりも厳しい異物検査が必要になってくる。
【先行技術文献】
【特許文献】
【００１０】
特開２００１－２４９４４２号公報
【発明の概要】
【発明が解決しようとする課題】
（【００１１】以降は省略されています）
